产品说明

• 将单个或多个光机械元件紧凑安装在单根接杆立柱上；

• 提供空间高利用率的平台，将光元件抬升到光学平台的密集区域之上；

• 提供中心安装或偏移安装方式；

• 通用的M4安装螺孔和沉头槽；

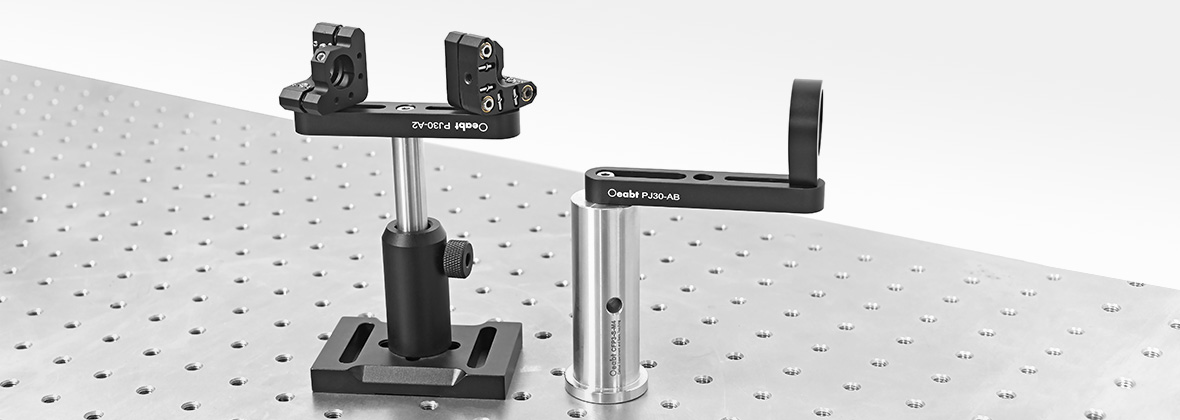

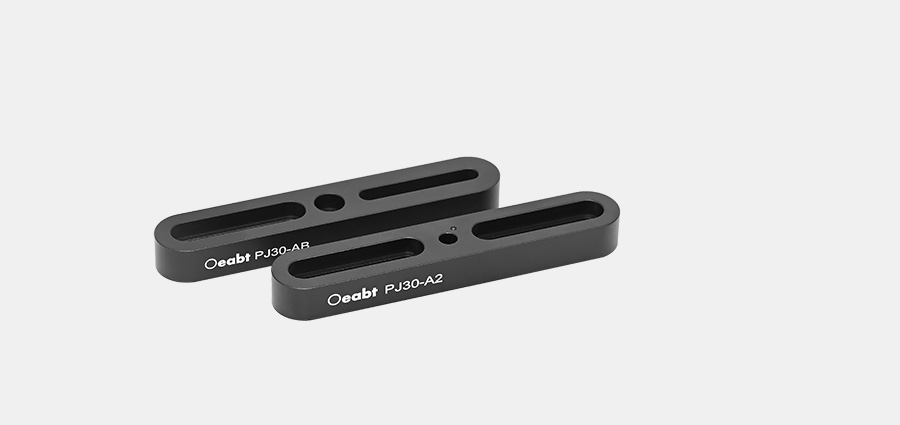

PJ30-A系列接杆托梁是一种节省空间的实用方案，是拥挤的光学平台和面包板的理想选择。这些安装托梁兼容我们的Ø1/2英寸和Ø1英寸接杆，并可以使多个安装座尽可能紧凑地安装在同一根接杆上，这样一来就不需要使用多根接杆和接杆架。

示意图

通用参数

（1）接杆托梁是一种可以节省空间的安装配件，在有限的空间内安装多个光学元件，不需要使用多个接杆和接杆支架，非常适合在拥挤的光学平台或面包板上使用。

（2）通过安装托梁，可以在一个共线的光机件中或通过安装柱调节偏移的单个光机械元件。PJ30-A2的沉头槽开孔同一方向，使得光元件安装座处于同一水平面，允许在中心孔的任一侧沉头槽内安装，提供10-35.6mm的偏移范围。

（3）而PJ30-AB的沉头槽是两个上下相反方向，可上下颠倒安装光元件座。而安装接杆的位置除中心沉头孔外，可延长至一侧沉头槽内，将偏移范围延长至10-70mm。

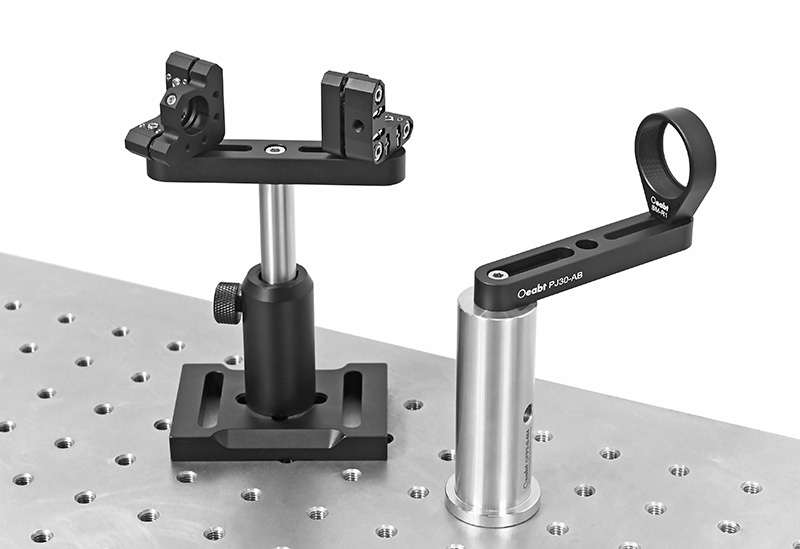

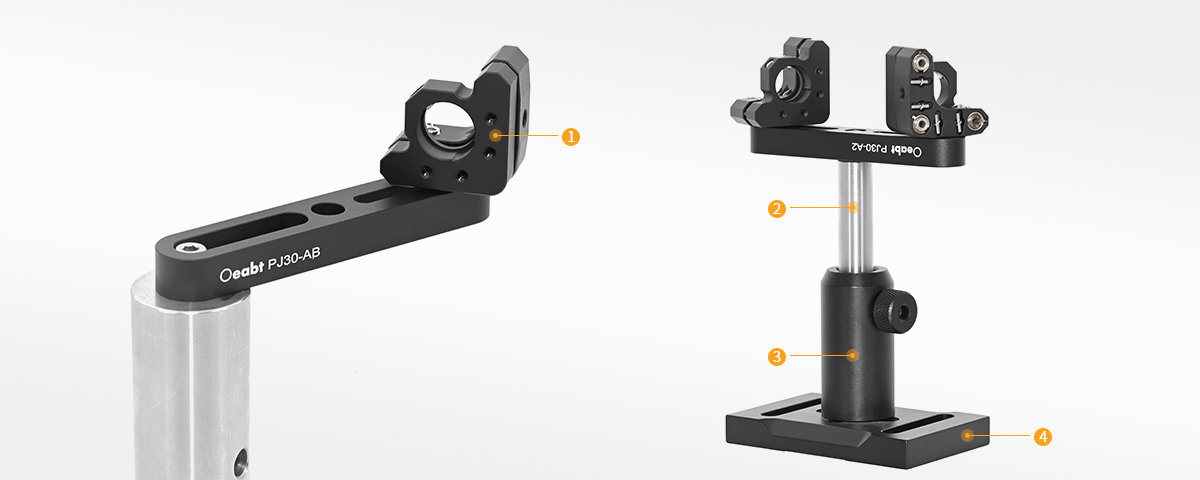

手动式组装安装

❶ MS-A12 Ø1/2英寸光学调整架点击购买>	❷ PCA-S系列 Ø12mm不锈钢接杆点击购买>
❸ CA-A系列接杆支架点击购买>	❹ M-BASE 可调节底板底座点击购买>

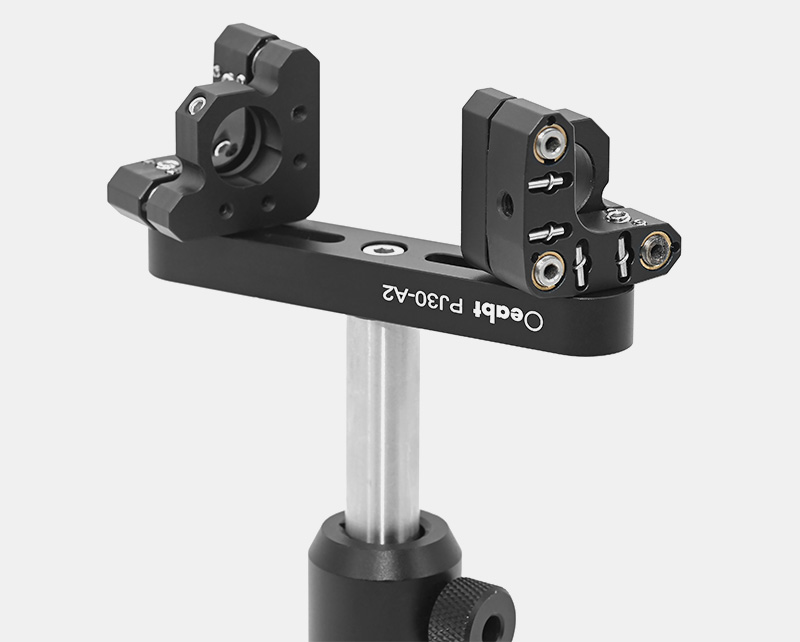

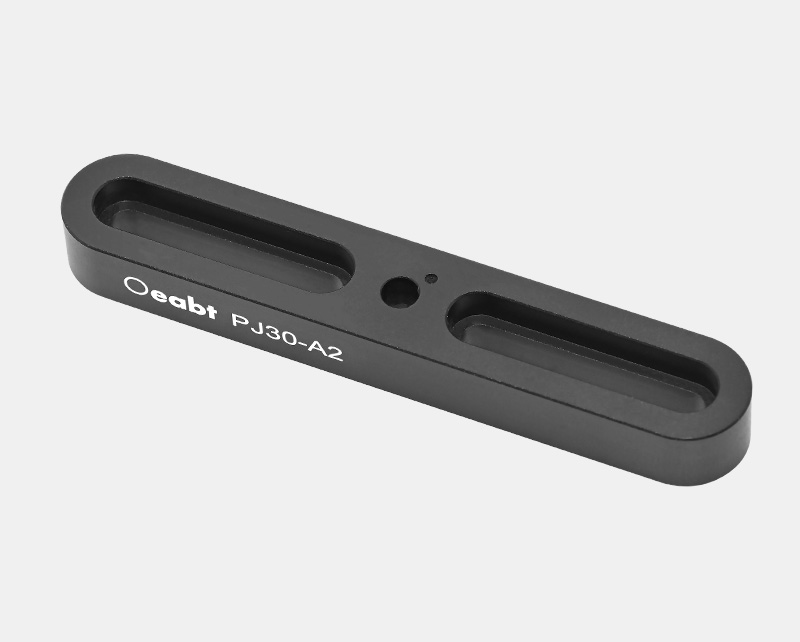

PJ30-A2 接杆托梁

• 将单个或多个光机械元件紧凑安装在单根接杆立柱上；

• 提供空间高利用率的平台，将光元件抬升到光学平台的密集区域之上；

• 提供中心安装或偏移安装方式；

• 通用的M4安装螺孔和沉头槽；

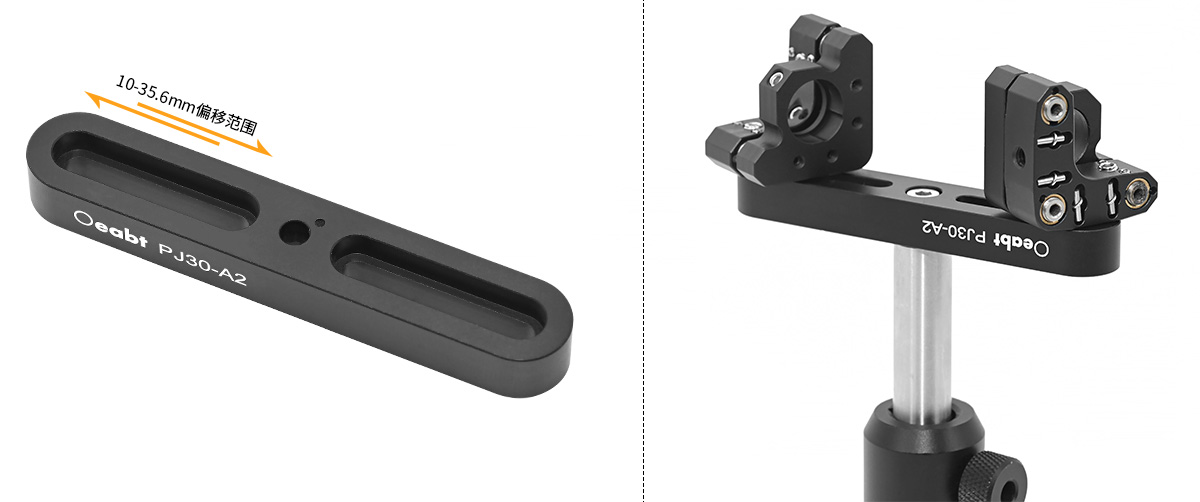

PJ30-A2的沉头槽开孔同一方向，使得光元件安装座处于同一水平面，允许在中心孔的任一侧沉头槽内安装，提供10-35.6mm的偏移范围。

型号

规格

工程图

对比

单价

发货日期

购物车

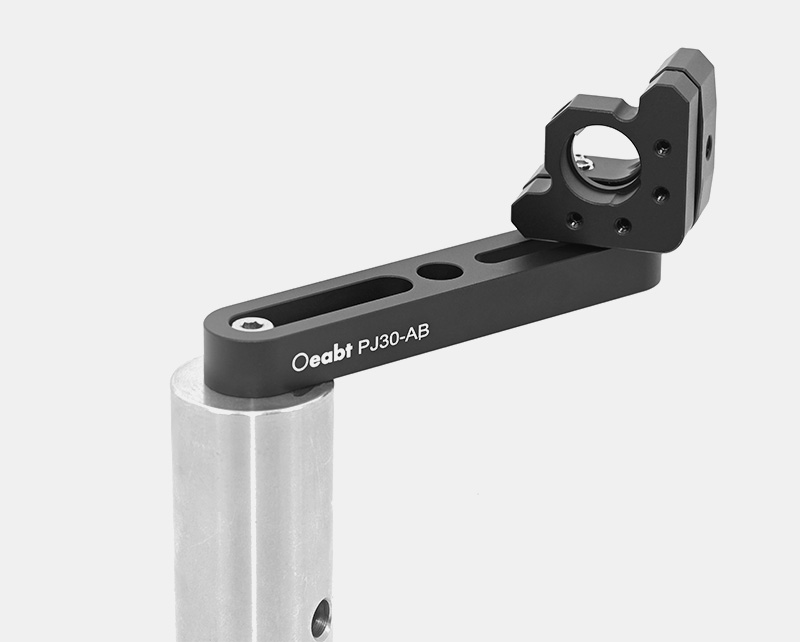

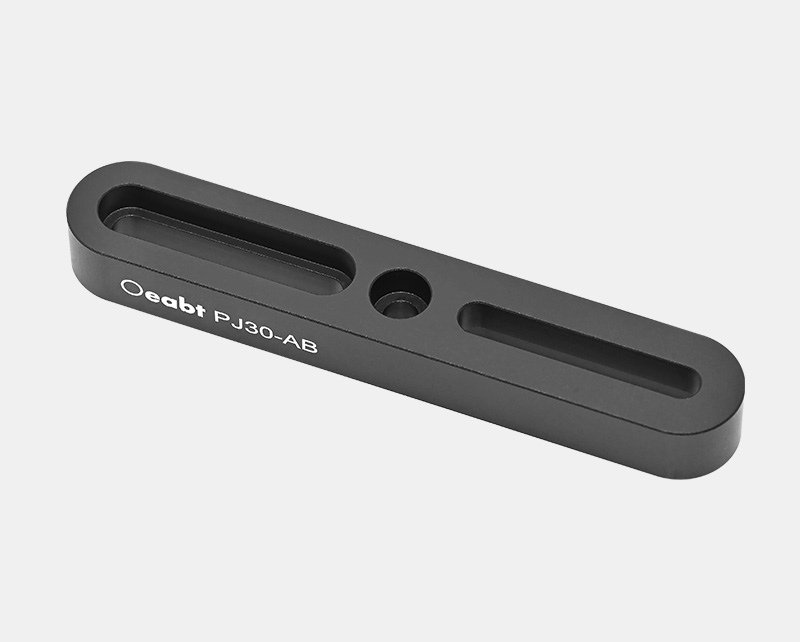

PJ30-AB 接杆托梁

• 将单个或多个光机械元件紧凑安装在单根接杆立柱上；

• 提供空间高利用率的平台，将光元件抬升到光学平台的密集区域之上；

• 提供中心安装或偏移安装方式；

• 通用的M4安装螺孔和沉头槽；

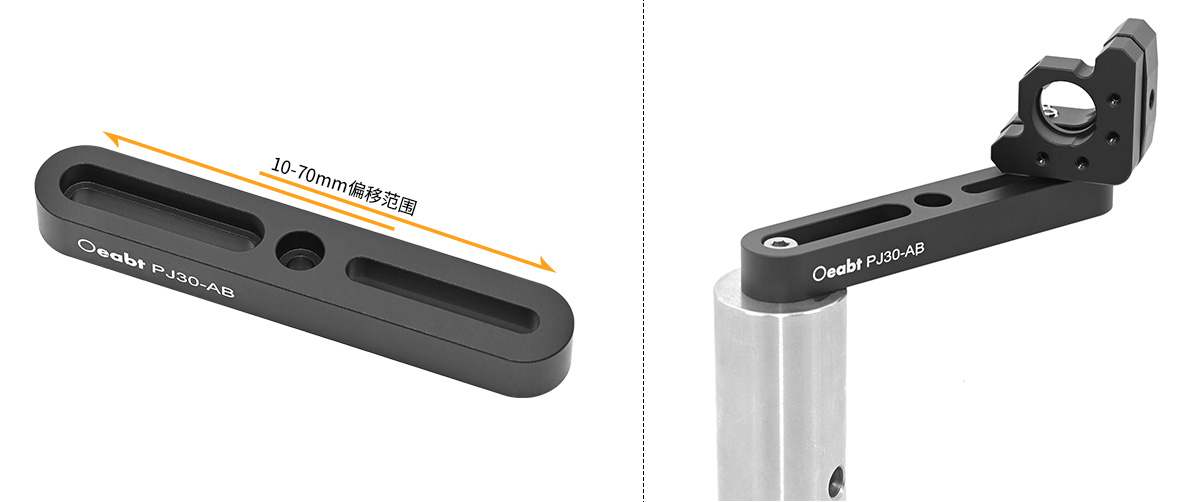

PJ30-AB的沉头槽是两个上下相反方向，可上下颠倒安装光元件座。而安装接杆的位置除中心沉头孔外，可延长至一侧沉头槽内，将偏移范围延长至10-70mm。

型号

规格

工程图

对比

单价

发货日期

购物车
