产品说明
• 透镜不能单独聚集光,也不能成实像。请和凸透镜组合在一起使用；
• 两面都为凸面,在狭小空间里有效地折射光线,可以聚集很多光线的透镜。可以扩大照明光的照射面积；
• 使用高能量的脉冲激光时，由于凹面的反射光，在光路上聚积成焦点光斑后可能会出现闪光。用于脉冲激光时,请使用平凹透镜；

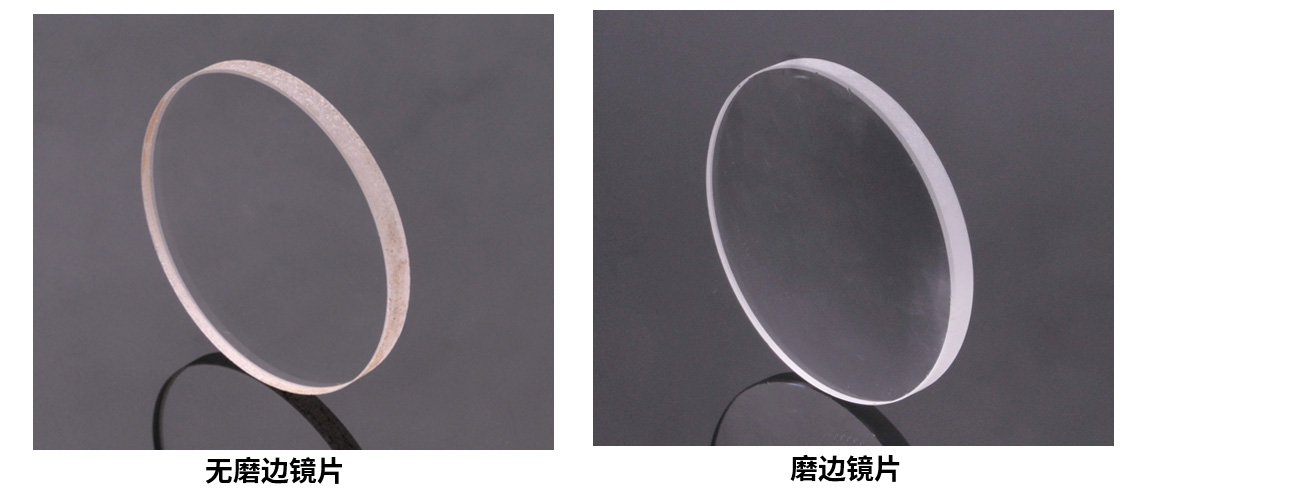

• 凹面的外侧棱线加工有倒角，因此有时边缘厚度(te)会比设计值小；
• 凹透镜型号“N”表述。无镀膜款：型号末尾N； 镀膜款：型号末尾NM；

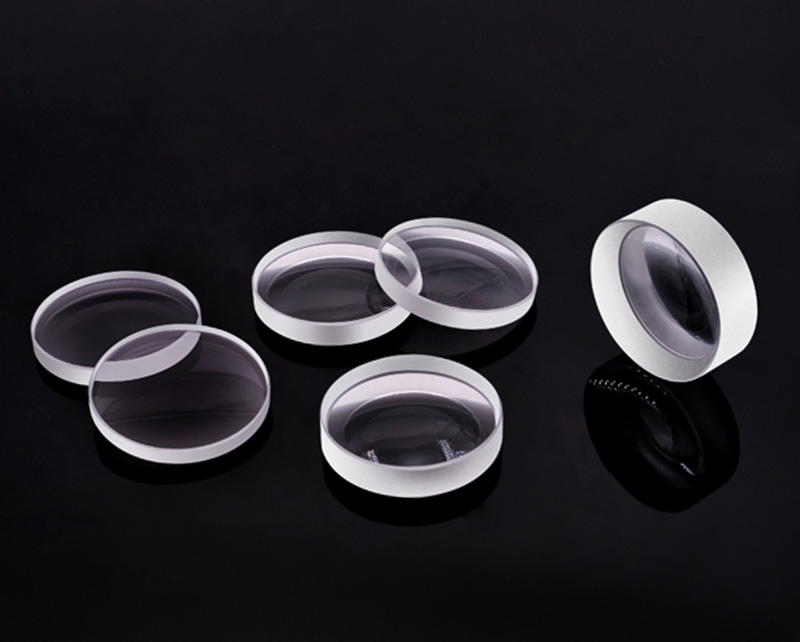

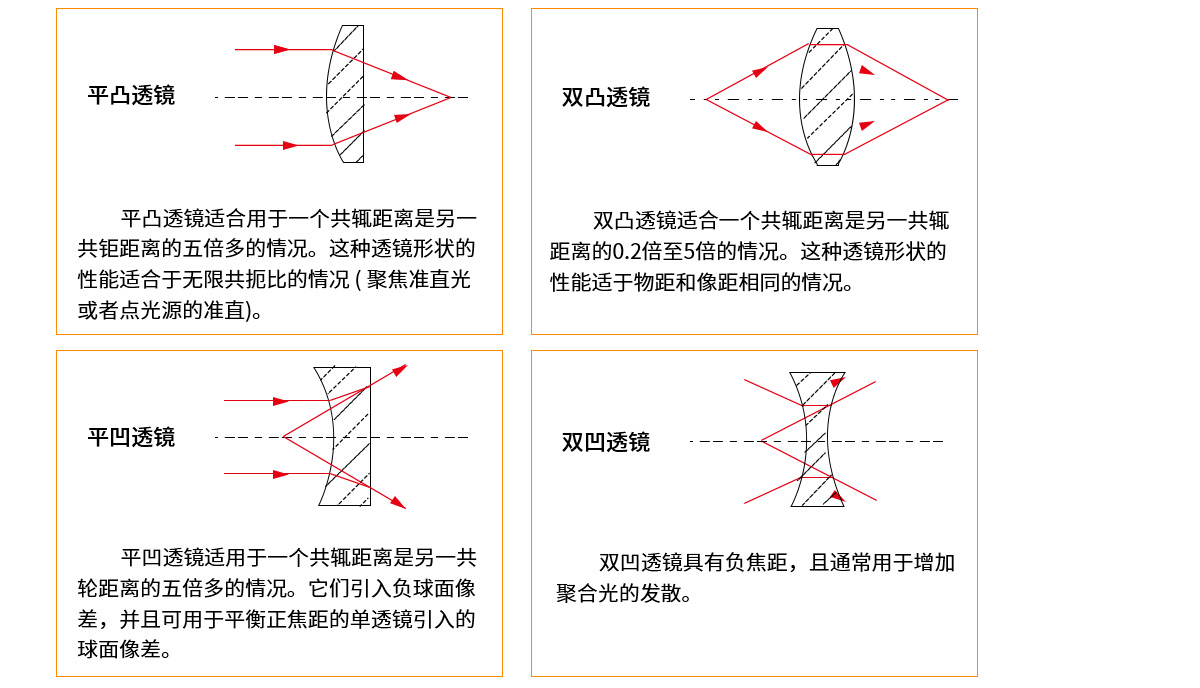

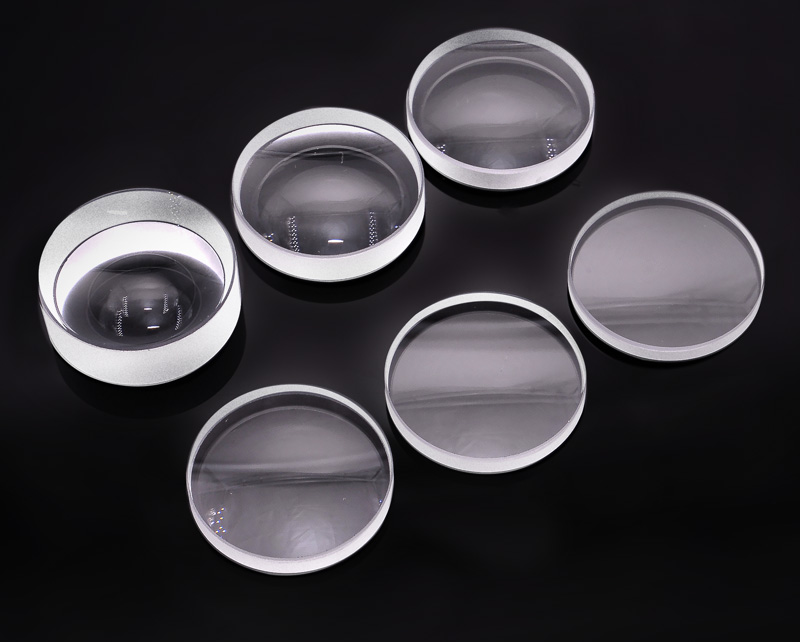

球面透镜系列包括平凸透镜、平凹透镜、双凸透镜、双凹透镜4种球面透镜类型可选；

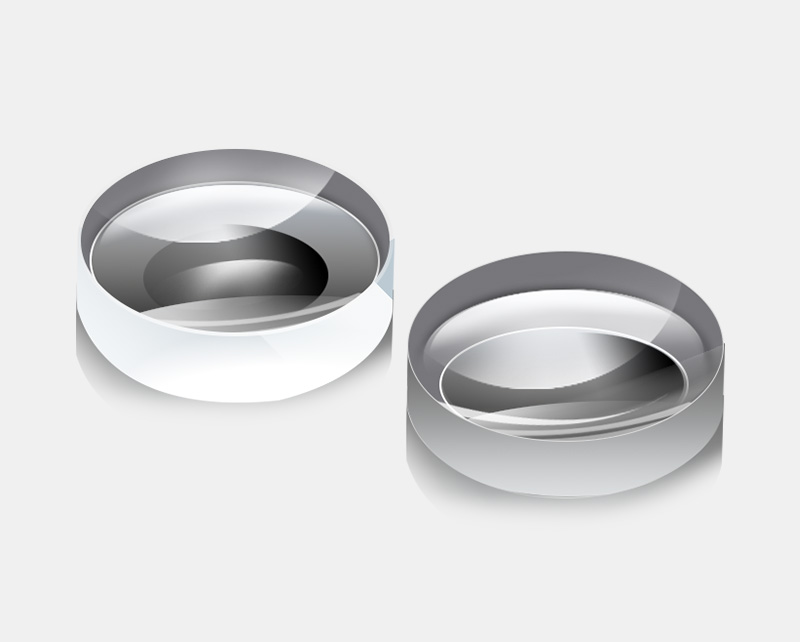

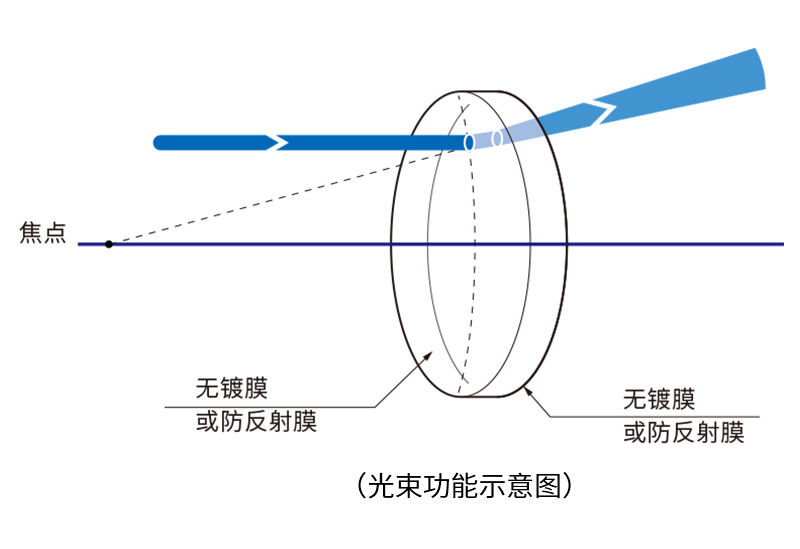

双凹透镜形状简单，形状简单，可以扩散准直激光,凹透镜不能单独聚集光,也不能成实像;和凸透镜组合在一起，可以用于扩大光束直径，扩大照明光的照明面积。
|
|
无镀膜款 |
镀膜款 |
|
材质 |
BK7 |
|
|
直径 |
Ø1英寸(25.4mm) |
|
|
折射率 |
ne=1.519 |
|
|
波长 |
200～2000nm |
400-700nm |
|
透过率 |
80%-85% |
90% |
|
有效口径 |
90% |
80% |
|
表面质量 |
40-60 |
20-40 |
|

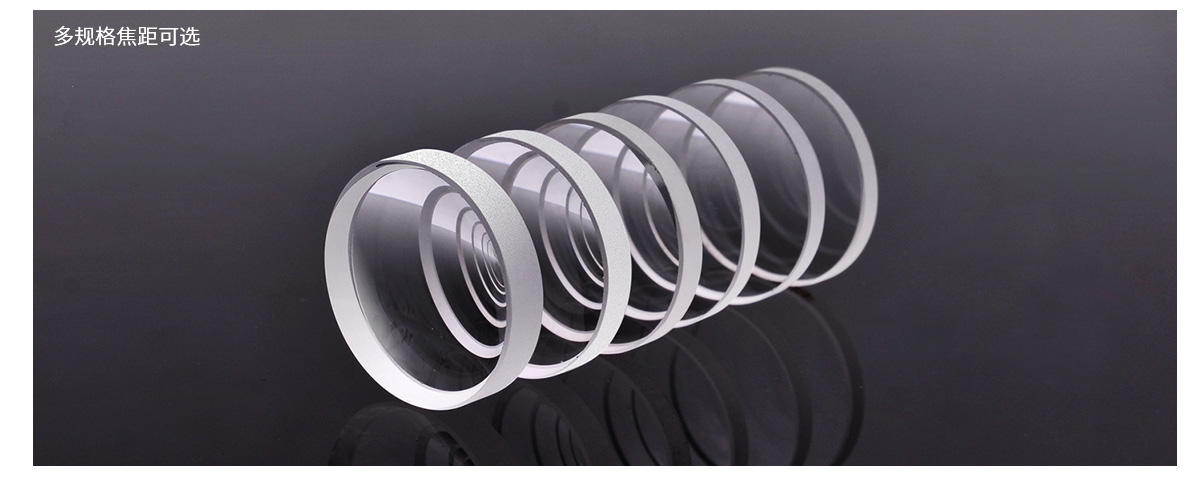

型号 |
参数 | ||||
|
OLB-I1-24.7N(M) | f2-24.7; te8.6; tc2.0; fb-25.4; '＜1 |
|||||
|
OLB-I1-49.7N(M) | f-49.7; te5.2; tc2.0; fb-50.4; '＜1 |
|||||
|
OLB-I1-69.7N(M) | f-69.7; te4.2; tc2.0; fb-70.4; '＜1 |
|||||
|
OLB-I1-99.7N(M) | f-99.7; te3.6; tc2.0; fb-100.4; '＜1 |
|||||
|
OLB-I1-149.7N(M) | f-149.7; te3.0; tc2.0; fb-150.4; '＜1 |
|||||
|
OLB-I1-199.7N(M) | f-199.7; te2.8; tc2.0; fb-200.4; '＜1 |
|||||
|

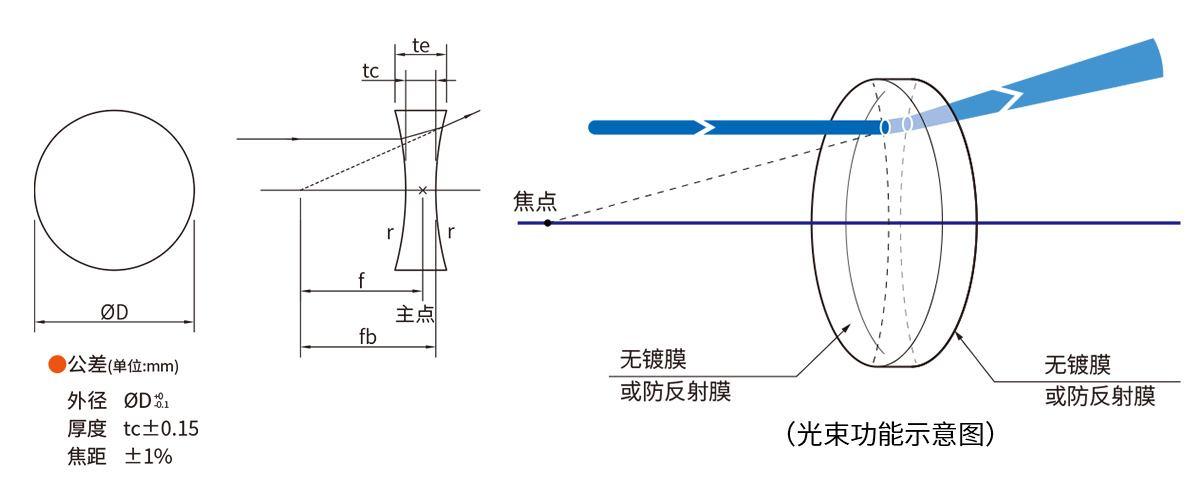

*外径:OD；焦距:f；边缘厚度:te；中心厚度:tc；后焦距:fb；偏心:'；单位:mm； |
|||||
