产品说明

• 吸收型中性滤光片是可以减少可见光光量的滤光片；

• 由于透过率被细分为很多种类，可以减少到各种光量；而且，组合数个滤光片可以进行细微地光量调节；

• 由于中性滤光片未蒸镀防反射膜，会产生4%左右的反射；

• 适用波长：可见光（400nm~700nm）；

• 不可用于高能量激光，否则滤光片会有损坏的危险。高能量激光请使用反射型中性滤光片；

吸收型中性滤光片是可以减少可见光光量的滤光片；这种滤光片的光学玻璃基材含有光学吸收物质，对一些特定波长起到吸收作用。

产品参数	参数信息
材质	光学玻璃（含有光学吸收物质）
适用波长	400~700nm

型号	参数

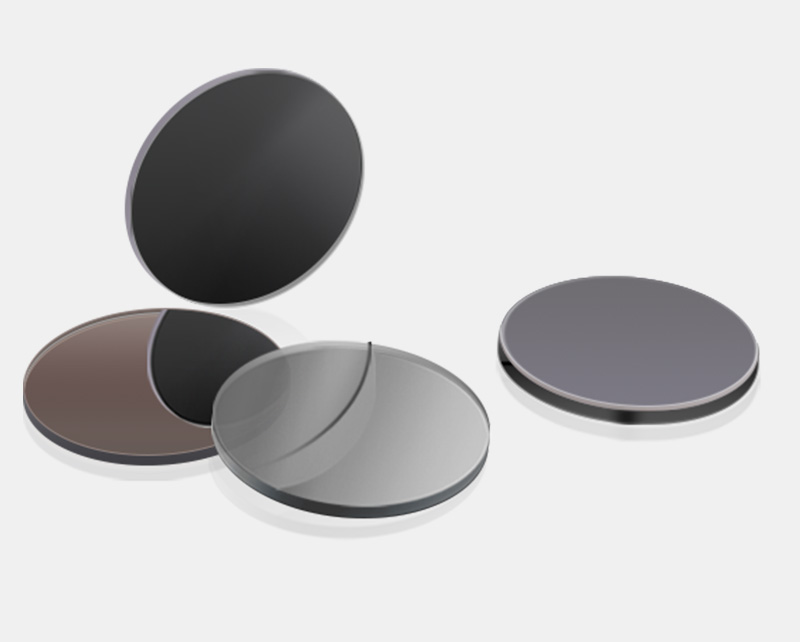

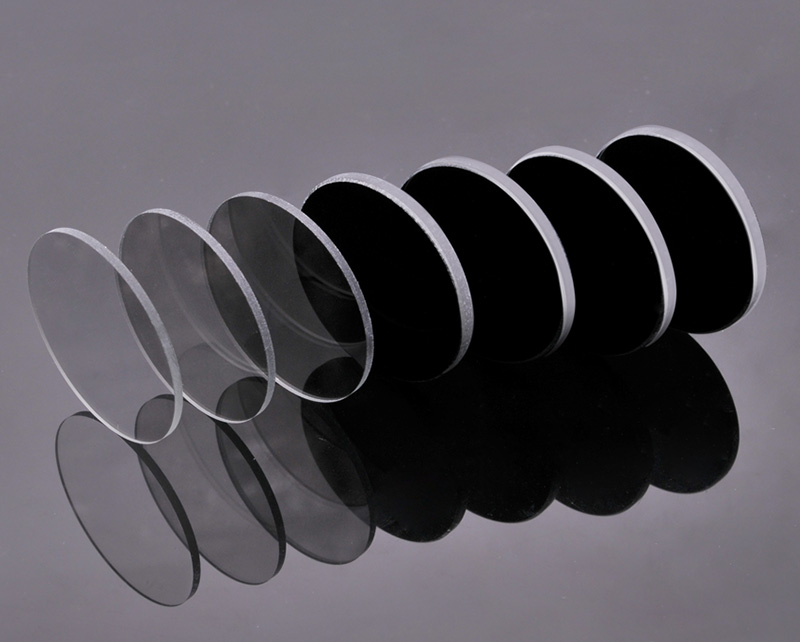

AND-C1-001 \| 圆形, Ø25.4*1.2mm; 透过率:0.01; 平均透过率:0.01±0.07%;
AND-C1-01 \| 圆形, Ø25.4*1.3mm; 透过率:0.1; 平均透过率:0.1±0.5%;
AND-C1-03 \| 圆形, Ø25.4*2.0mm; 透过率:0.3%; 平均透过率:0.3±0.5%;
AND-C1-1 \| 圆形, Ø25.4*1.4mm; 透过率:1%; 平均透过率:1±1%;
AND-C1-2 \| 圆形, Ø25.4*2.0mm; 透过率:2%; 平均透过率:2±1%;
AND-C1-3 \| 圆形, Ø25.4*2.0mm; 透过率:3%; 平均透过率:3±1%;
AND-C1-5 \| 圆形, Ø25.4*2.0mm; 透过率:5%; 平均透过率:5±1%;
AND-C1-10 \| 圆形, Ø25.4*1.3mm; 透过率:10%; 平均透过率:10±2%;
AND-C1-20 \| 圆形, Ø25.4*1.3mm; 透过率:20%; 平均透过率:20±2%;
AND-C1-30 \| 圆形, Ø25.4*1.8mm; 透过率:30%; 平均透过率:30±3%;
AND-C1-40 \| 圆形, Ø25.4*1.3mm; 透过率:40%; 平均透过率:40±4%;
AND-C1-50 \| 圆形, Ø25.4*2.0mm; 透过率:5%; 平均透过率:50±5%;
AND-C1-60 \| 圆形, Ø25.4*1.3mm; 透过率:60%; 平均透过率:60±5%;
AND-C1-70 \| 圆形, Ø25.4*2.0mm; 透过率:70%; 平均透过率:70±5%;
AND-C1-80 \| 圆形, Ø25.4*2.0mm; 透过率:80%; 平均透过率:80±5%;
AND-C2-01 \| 圆形, Ø50.8*2.0mm; 透过率:0.1%; 平均透过率:0.1±0.5%;
AND-C2-1 \| 圆形, Ø50.8*2.0mm; 透过率:1%; 平均透过率:1±1%;
AND-C2-10 \| 圆形, Ø50.8*2.0mm; 透过率:10%; 平均透过率:10±2%;

型号	参数

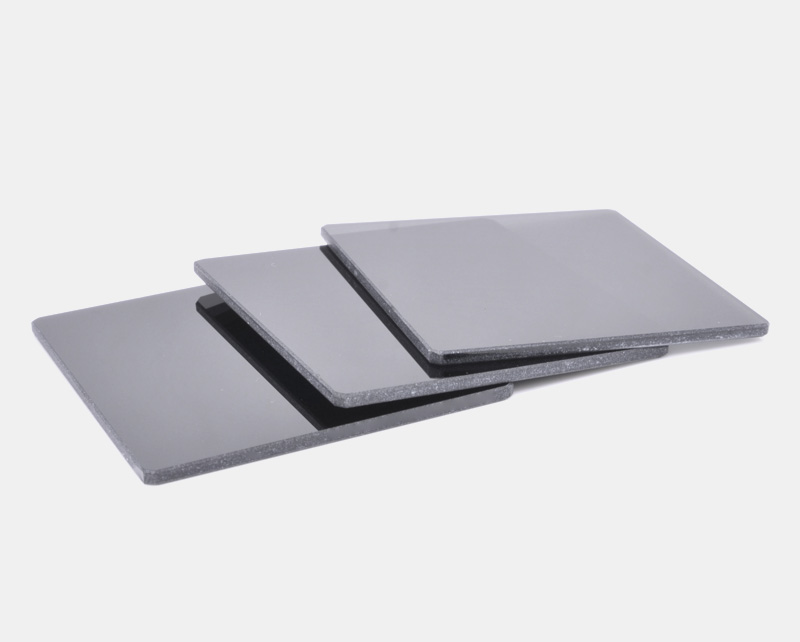

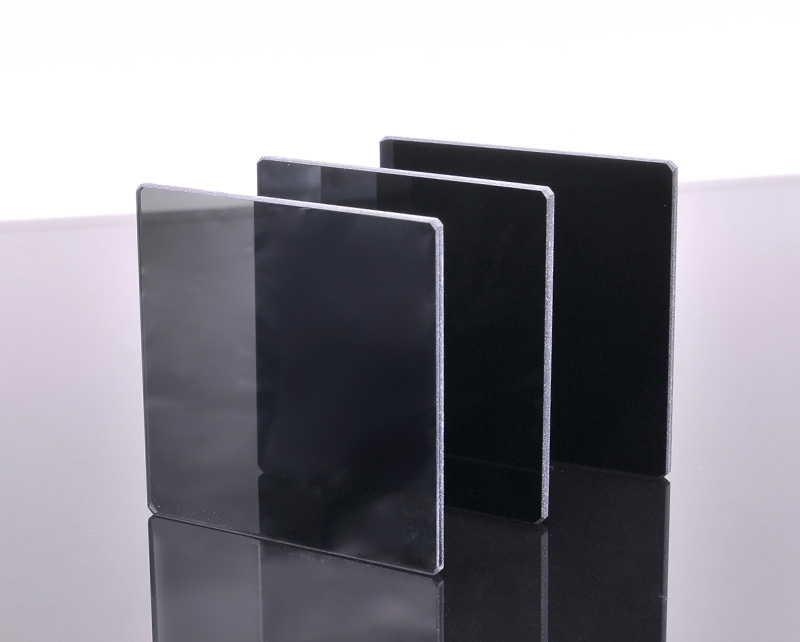

AND-S50-01 \| 方形,50502.0mm; 透过率0.1%; 平均透过率:0.1±0.5%;
AND-S50-1 \| 方形,50502.0mm; 透过率1%; 平均透过率:1±1%;
AND-S50-10 \| 方形,50502.0mm; 透过率10%; 平均透过率:10±2%;

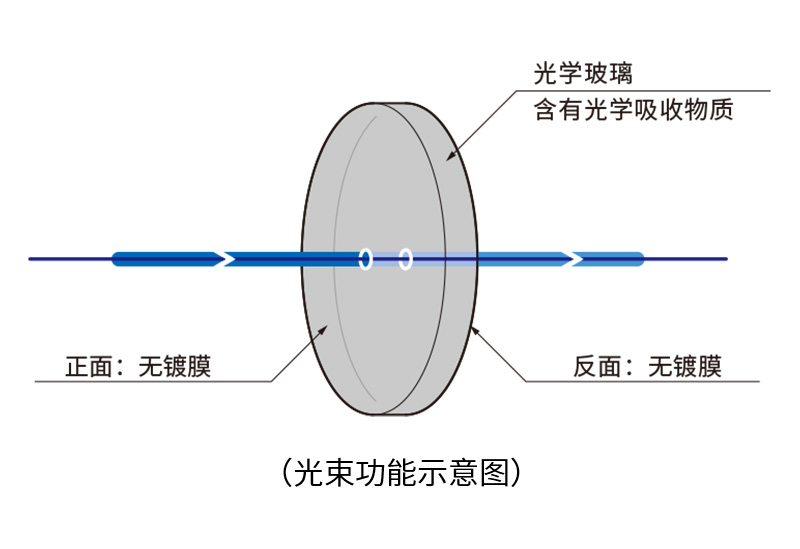

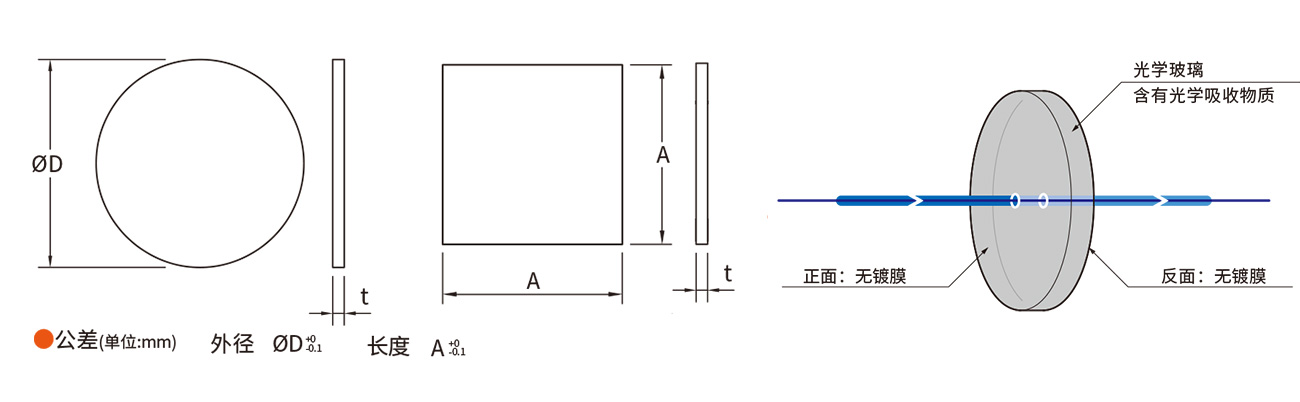

示意图

通用参数

☑滤光片知识点

-中性密度滤光片系列

中性滤光片分为吸收型滤光片和干涉反射型滤光片两种。滤光片的构造简单，交换方便，准备几个滤光片，通过更换滤光片可以创造出最佳光学条件。

在滤光片一面上镀金属膜，使其在从可见光区到近红外光区的宽波段内保持近似相等的能量透过率。在400nm~700nm波段使用效果最佳。在光学玻璃或石英基底上，镀不同光密度(OD)膜，包括0.1, 0.3, 0.5, 1.0, 2.0, 3.0等。中性密度滤光片通过光学密度(OD)来阻挡光学能量，光密度(OD)值高，透过率低。反之，光密度(OD)值低，透过率高。

-中性滤光片吸收型和反射型的区别

吸收型中性滤光片最大的技术特征就是，这种滤光片的光学玻璃基材含有光学吸收物质，对一些特定波长起到吸收作用。
反射型中性滤光片，采用的是薄膜干涉原理，讲一部分光透过，另外一部分光反射掉。是在一定基片上，用真空镀膜法交替形成具有一定厚度的高折射率或低折射率的金属-介质-金属膜，或全介质膜。

-滤光片产品主要按光谱波段、光谱特性、膜层材料、应用特点等方式分类

光谱波段：紫外滤光片、可见滤光片、红外滤光片；
光谱特性：带通滤光片、截止滤光片、分光滤光片、中性密度滤光片、反射滤光片；
膜层材料：软膜滤光片、硬膜滤光片；
（硬膜滤光片不仅指薄膜硬度方面，更重要的是它的激光损伤阈值，所以它广泛应用于激光系统当中，软膜滤光片则主要用于生化分析仪当中）
带通型：选定波段的光通过，通带以外的光截止。其光学指标主要是中心波长(CWL)、半带宽FWHM）。分为窄带和宽带；
短波通型(又叫低通波）：短于选定波长的光通过，长于该波长的光截止。比如红外截止滤光片；
长波通型(又叫高通波）：长于选定波长的光通过，短于该波长的光截止，比如红外透过滤光片；

-中性滤光片吸收型和反射型的区别

-光学镀膜基本原理

光学薄膜技术一般用来控制基板对入射光束的反射率和透过率, 镀膜是用物理或化学的方法在材料表面镀上一层透明的电解质膜, 或镀一层金属膜。目的是改变材料表面的反射和透射特性，以满足不同的需要。为了消除光学零件表面的反射损失, 提高成像质量，涂镀一层或多层透明介质膜, 称为增透膜或减反射膜。随着激光技术的发展，对膜层的反射率和透过率有不同的要求，促进了多层高反射膜和宽带增透膜的发展。为各种应用需要, 利用高反射膜制造偏振反光膜、彩色分光膜、冷光膜和干涉滤光片等。
光学元件表面镀膜后，光在膜层层上多次反射和透射，形成多光束干涉, 控制膜层的折射率和厚度，可以得到不同的强度分布，这是干涉镀膜的基本原理。

（1）反射型是用于减少高能量激光或宽波长谱区光量的中性滤光片。和吸收型中性滤光片比照，其特性和波长更没联络，更具光学中性。它不影响光的颜色。有一点要注意的是，一同运用多块反射型中性滤光片时，在各镜面之间会发作多重反射。首要应用在工业激光加工及其他仪器设备中。层铬膜而成的一种光衰减作用，用油铬膜的厚度操控光量。

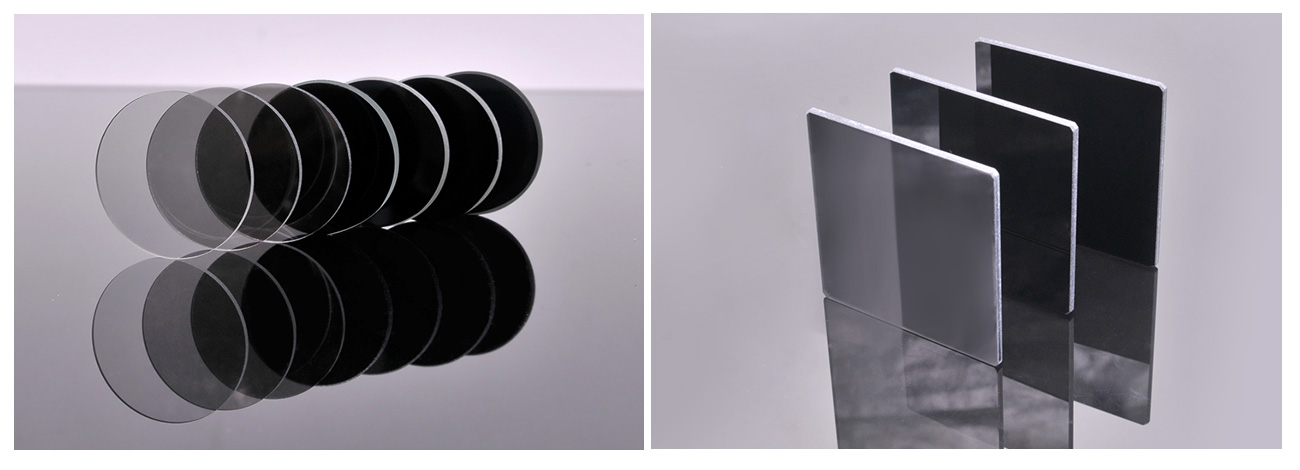

（2）多规格可选

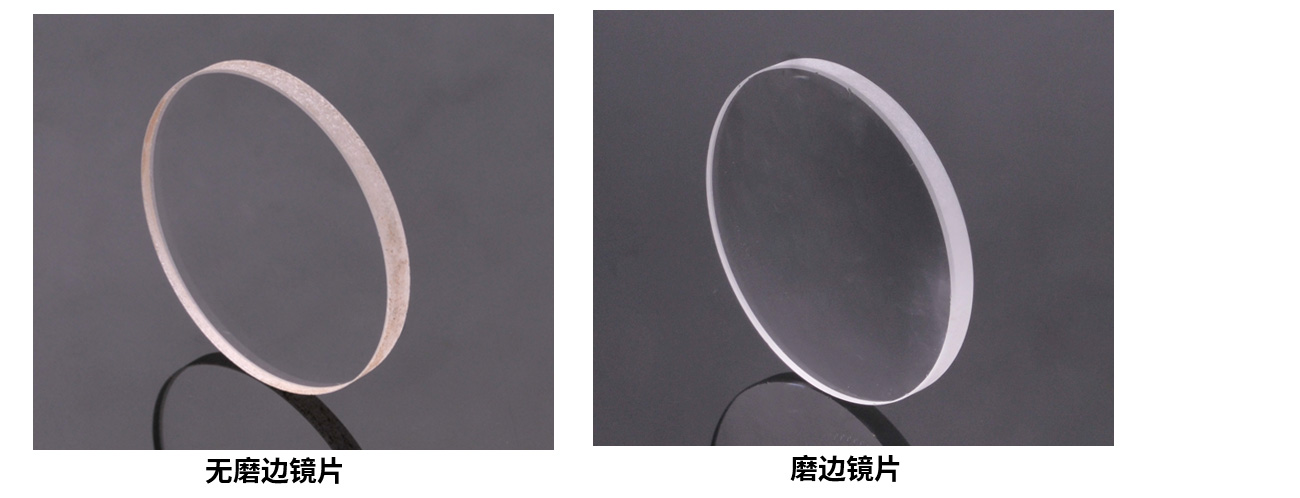

部分薄镜片边缘有粗糙泛黄部分，因过薄厚度的镜片磨边会影响镜片使用寿命和性能，故没有磨边。不妨碍镜片的正常使用，不属于质量问题。

-无磨边镜片
无磨边，边缘有点泛黄，属正常现象不影响使用，结实耐用。

-磨边镜片

边缘正面和锋锐的角全部磨掉手感好，结实耐用。

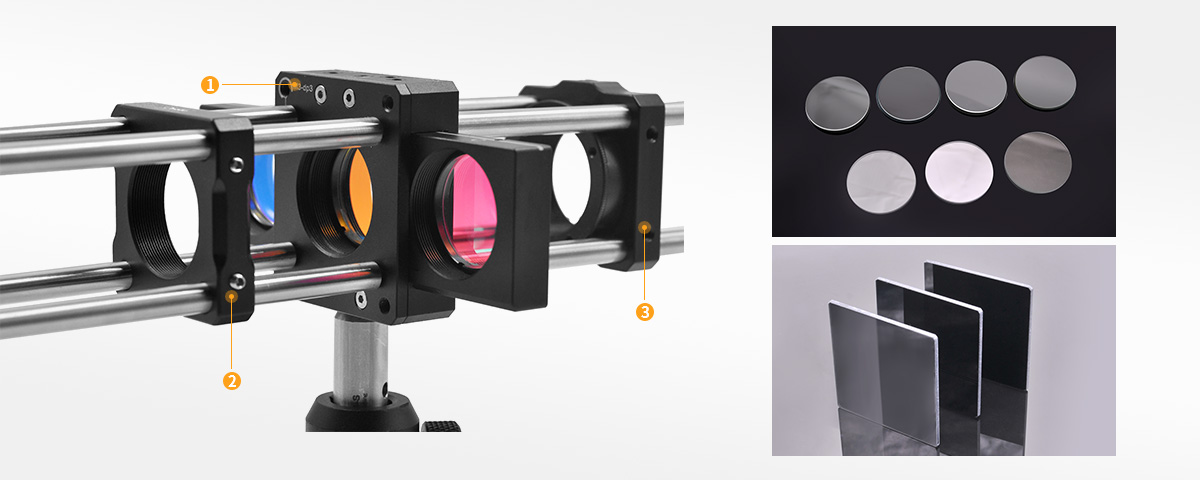

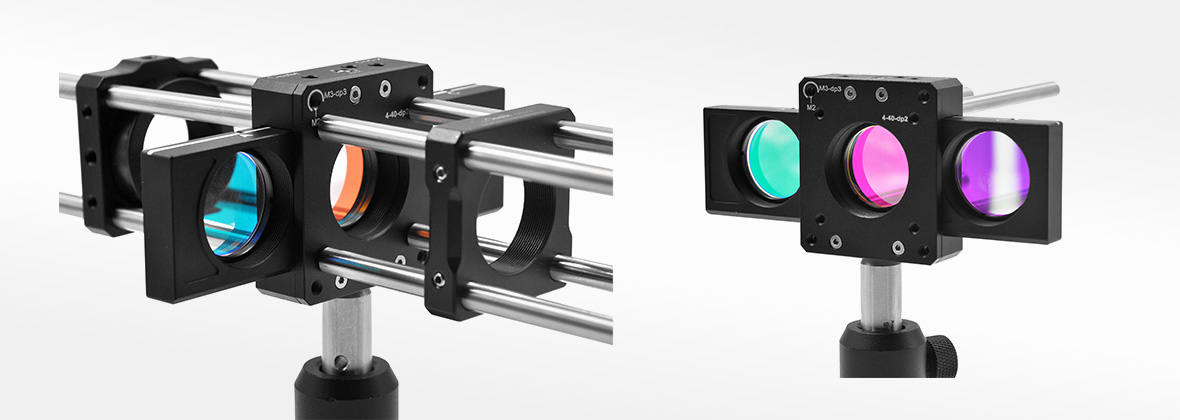

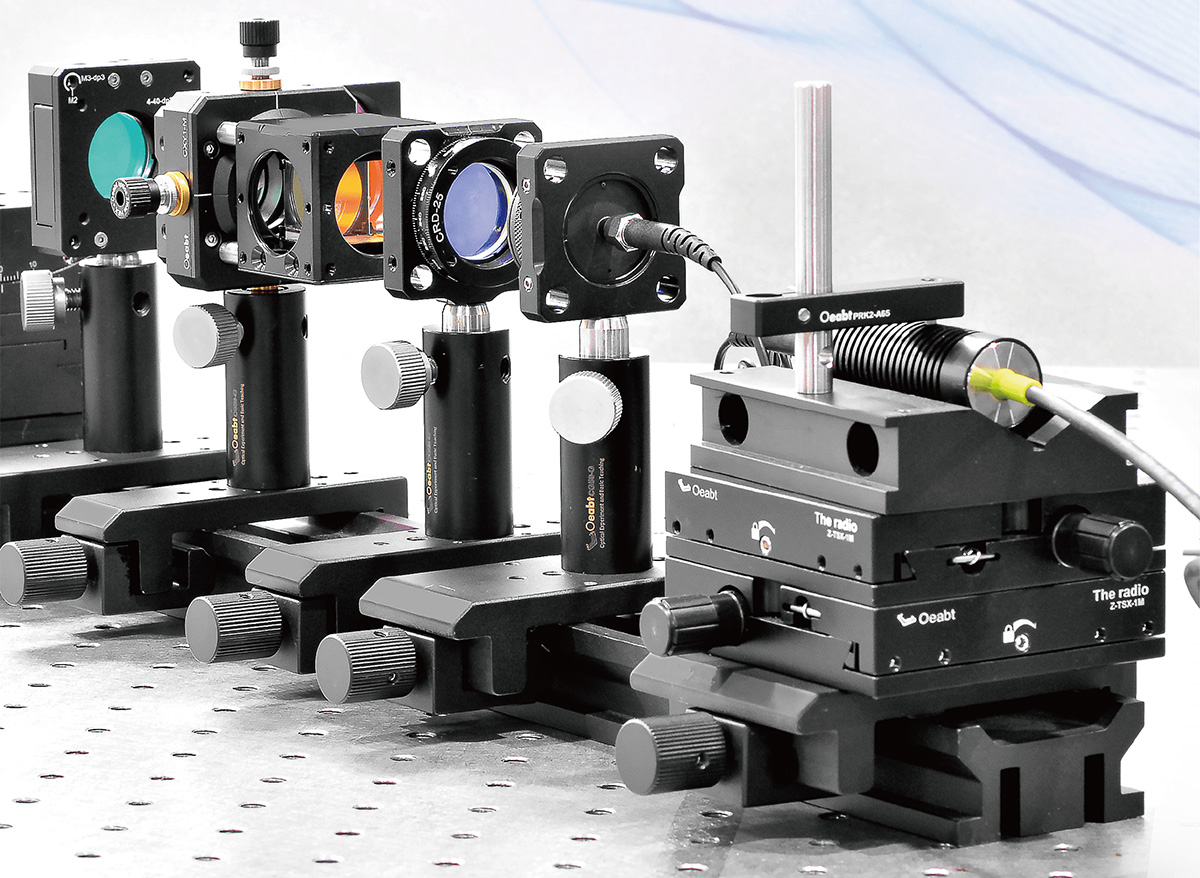

（3）应用示意

❶ CWO-X 滤光片安装座点击购买 >	❷ CSJ-30 30mm螺纹笼板点击购买 >
❸ CRD-25 30mm笼式旋转安装架点击购买 >

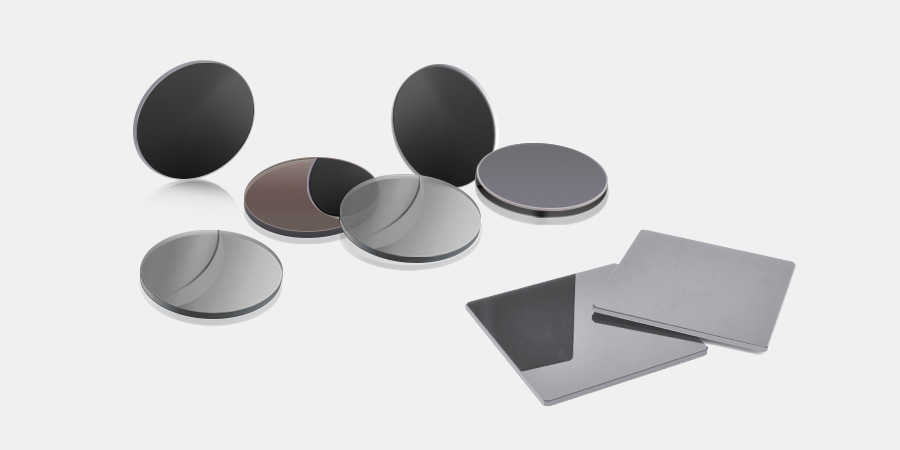

吸收型中性滤光片是可以减少可见光光量的滤光片，吸收型中性滤光片最大的技术特征就是，这种滤光片的光学玻璃基材含有光学吸收物质，对一些特定波长起到吸收作用。准备几个滤光片，通过更换滤光片可以创造出最佳光学条件。

型号	参数
AND-C1-001 \| 圆形, Ø25.4*1.2mm; 透过率:0.01; 平均透过率:0.01±0.07%;
AND-C1-01 \| 圆形, Ø25.4*1.3mm; 透过率:0.1; 平均透过率:0.1±0.5%;
AND-C1-03 \| 圆形, Ø25.4*2.0mm; 透过率:0.3%; 平均透过率:0.3±0.5%;
AND-C1-1 \| 圆形, Ø25.4*1.4mm; 透过率:1%; 平均透过率:1±1%;
AND-C1-2 \| 圆形, Ø25.4*2.0mm; 透过率:2%; 平均透过率:2±1%;
AND-C1-3 \| 圆形, Ø25.4*2.0mm; 透过率:3%; 平均透过率:3±1%;
AND-C1-5 \| 圆形, Ø25.4*2.0mm; 透过率:5%; 平均透过率:5±1%;
AND-C1-10 \| 圆形, Ø25.4*1.3mm; 透过率:10%; 平均透过率:10±2%;
AND-C1-20 \| 圆形, Ø25.4*1.3mm; 透过率:20%; 平均透过率:20±2%;
AND-C1-30 \| 圆形, Ø25.4*1.8mm; 透过率:30%; 平均透过率:30±3%;
AND-C1-40 \| 圆形, Ø25.4*1.3mm; 透过率:40%; 平均透过率:40±4%;
AND-C1-50 \| 圆形, Ø25.4*2.0mm; 透过率:5%; 平均透过率:50±5%;
AND-C1-60 \| 圆形, Ø25.4*1.3mm; 透过率:60%; 平均透过率:60±5%;
AND-C1-70 \| 圆形, Ø25.4*2.0mm; 透过率:70%; 平均透过率:70±5%;
AND-C1-80 \| 圆形, Ø25.4*2.0mm; 透过率:80%; 平均透过率:80±5%;
AND-C2-01 \| 圆形, Ø50.8*2.0mm; 透过率:0.1%; 平均透过率:0.1±0.5%;
AND-C2-1 \| 圆形, Ø50.8*2.0mm; 透过率:1%; 平均透过率:1±1%;
AND-C2-10 \| 圆形, Ø50.8*2.0mm; 透过率:10%; 平均透过率:10±2%;

型号	参数
AND-S50-01 \| 方形,50502.0mm; 透过率0.1%; 平均透过率:0.1±0.5%;
AND-S50-1 \| 方形,50502.0mm; 透过率1%; 平均透过率:1±1%;
AND-S50-10 \| 方形,50502.0mm; 透过率10%; 平均透过率:10±2%;
