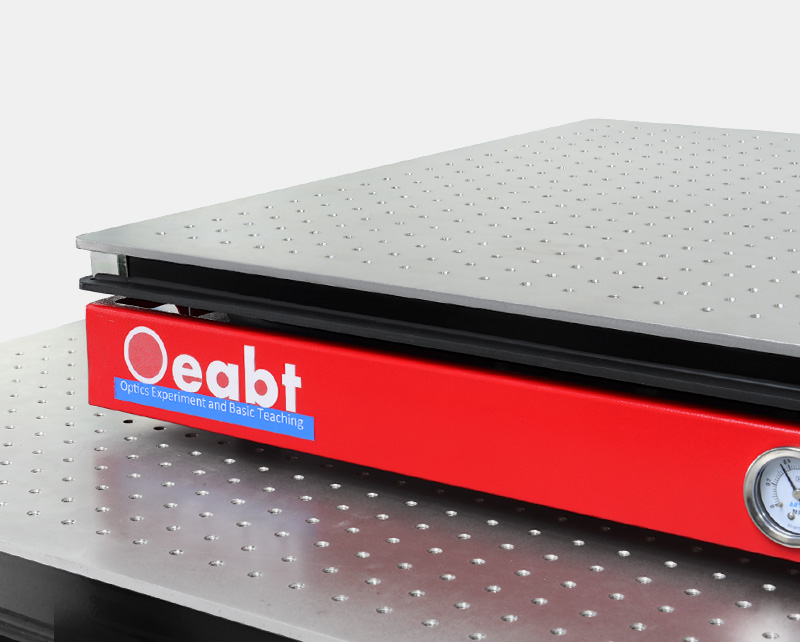

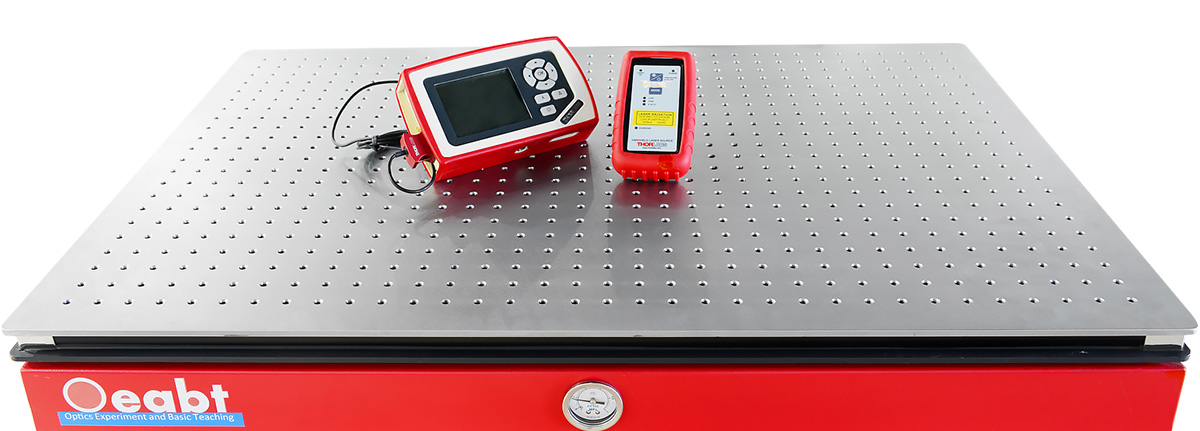

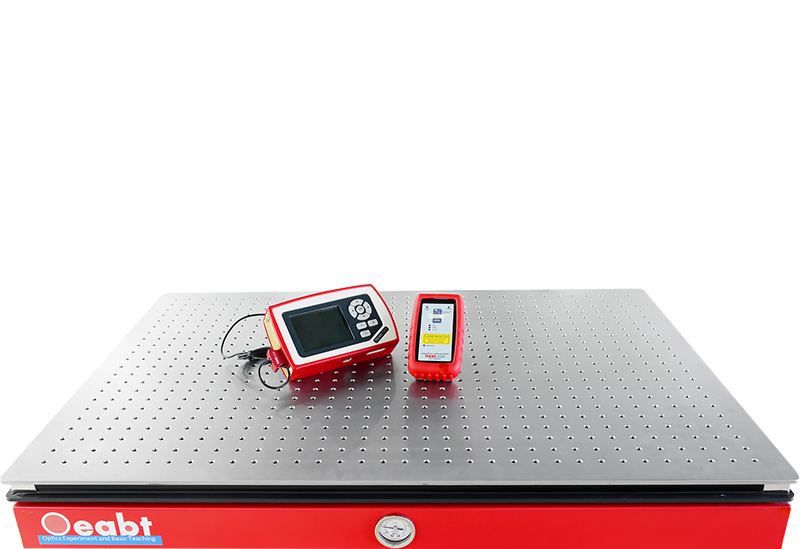

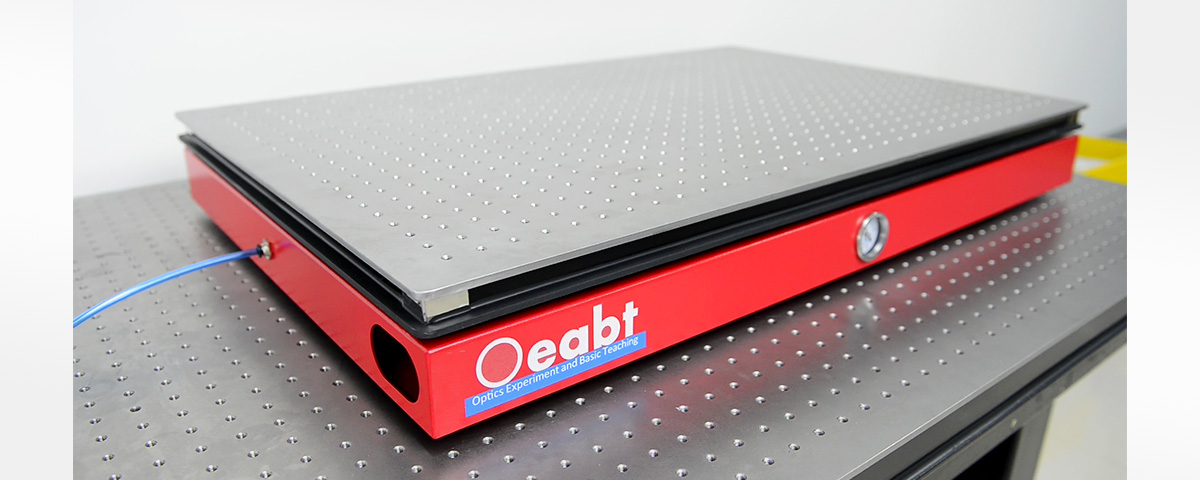

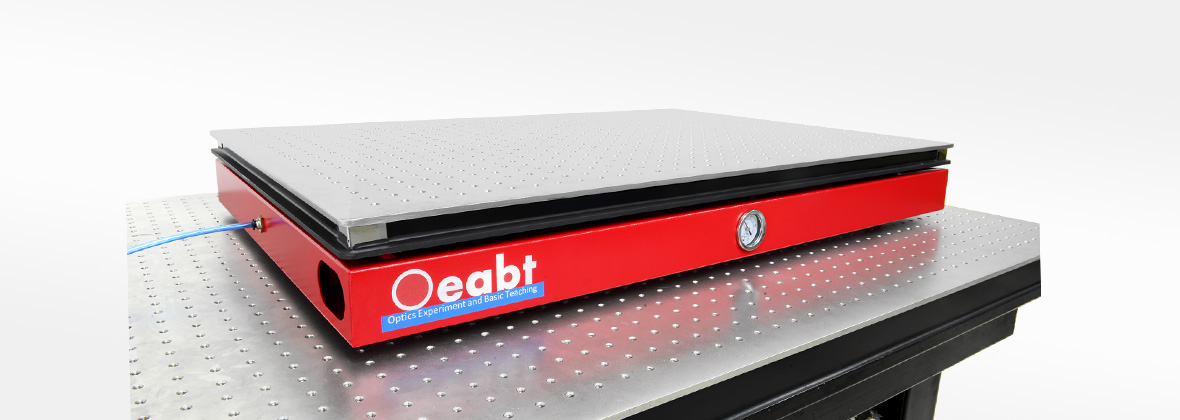

产品说明

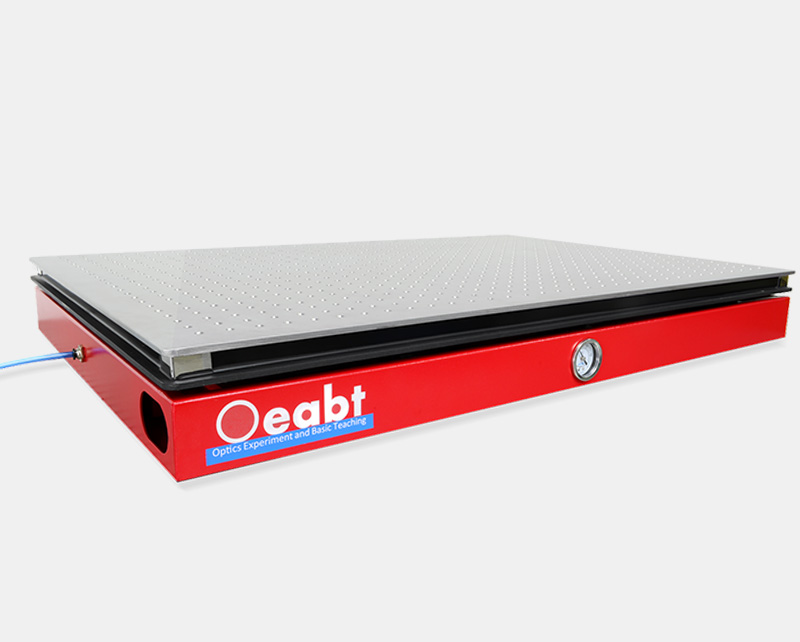

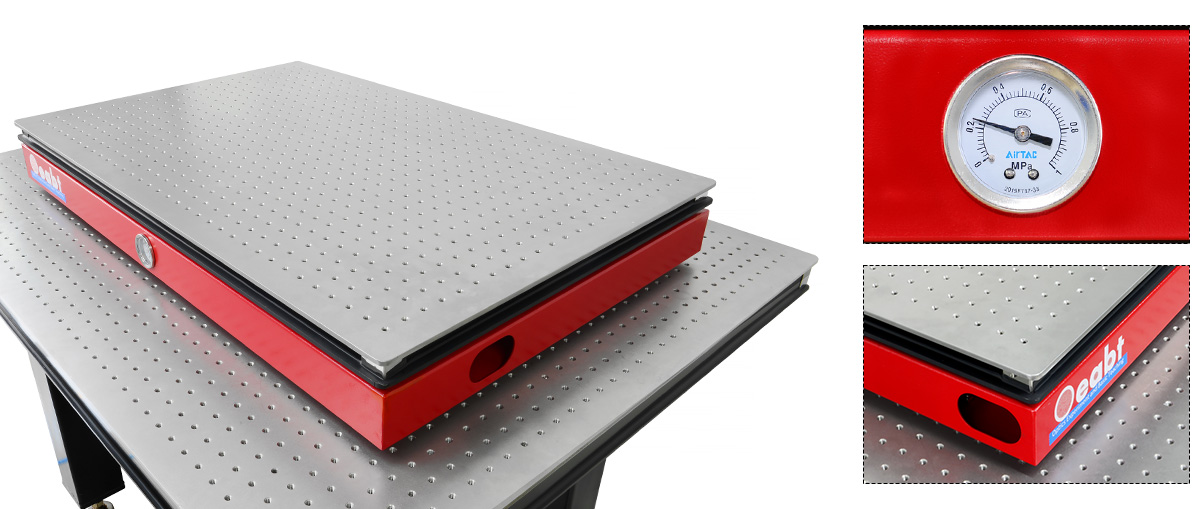

• 气浮隔振光学平台（不包含气泵）；
• 自动充气，自动平衡，响应时间短，平衡速度快；

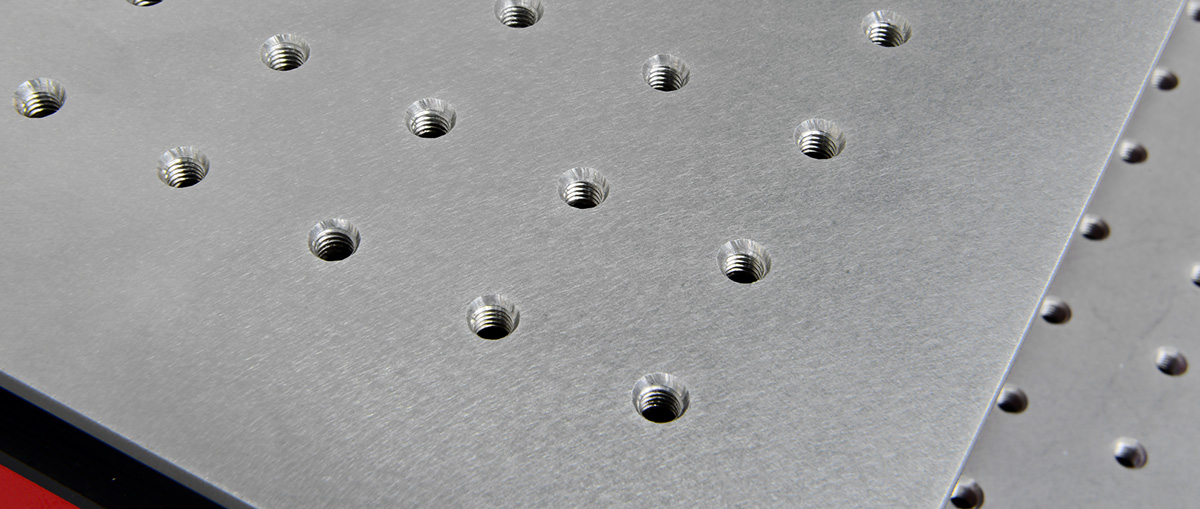

• 台面带矩阵25*25mm的M6螺纹孔，四面边距37.5mm；
• 适合于高倍数电子显微镜、扫描探针显微镜、激光干涉仪、激光共聚焦显微镜等领域应用；
台板采用蜂窝芯夹板结构，优异的隔振性能，自动调节水平功能。具有重量轻、高刚度、高阻尼等优点。上面板为优质高导磁不锈钢，经精密研磨处理，平面度高，回旋打磨工艺清除毛边，达到无反射、哑光效果。面板具有M6螺孔阵列，方便安装固定各种光学组件。
|
型号 |
OTD-QF-S6090 |
|
外形尺寸 |
900*600*109mm |
|
应用范围 |
广泛应用于光学，电子，精密机械制造，冶金，航天，航空，航海，精密化工和无损检测等领域，设备方便移动，可供轻载型光学仪器使用。以及其他机械行业的精密试验仪器，设备振动隔离的关键装置中。 |
|
特点 |
采用半膜片式空气弹簧，隔振性能好，固有频率通常小于1.5Hz~2Hz,性价比非常高的科研级气浮隔振光学平台 |
|
自动平衡 |
自动充气，自动平衡，响应时间短，平衡速度快 |
|
固有频率 |
<6Hz~7Hz，同负载和实际使用情况相关 |
|
重复定位精度 |
±0.05mm |
|
表面粗糙度 |
表面粗糙度为0.8μm |
|
台面结构 |
三层夹心式蜂窝结构 |
|
上台面 |
6mm高导磁不锈钢，表面做密迪纹亚光处理（避免台面反光） |
|
台面内部支撑 |
钢制蜂窝状支撑结构，焊接工艺，强度高 |
|
下底面 |
4~6mm厚碳钢，内部做防锈漆，表面喷黑塑处理 |
|
侧板 |
内层碳钢板，外层为黑色铝塑板，美观实用，四角用不锈钢板包角 |
|
平面度 |
0.02~0.05mm/600*600mm |
|
台面孔距/孔径 |
孔径：M6螺孔，孔距：25mm*25mm，边距37.5mm |
|
气浮支撑 |
半膜片式空气弹簧，支撑腿内部还有二级气室，超柔软膜片型空气弹簧，进一步提升隔振性能，具有更好的刚性和稳定性。 |
|
重量 |
91.4kg |
|
载荷 |
100kg（气满压情况下） |

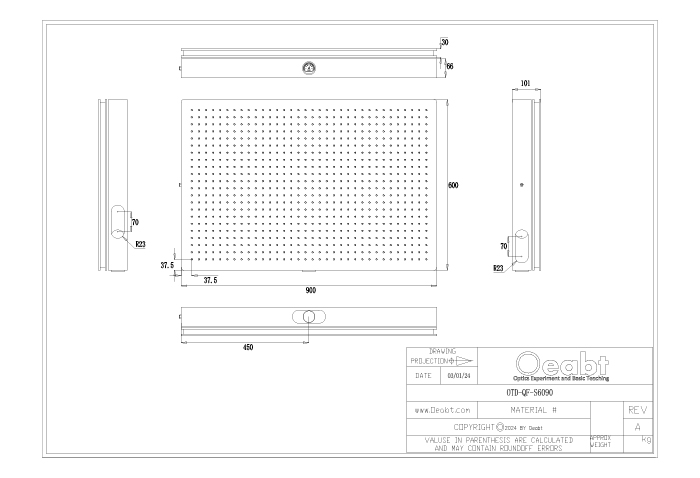

工程图下载
