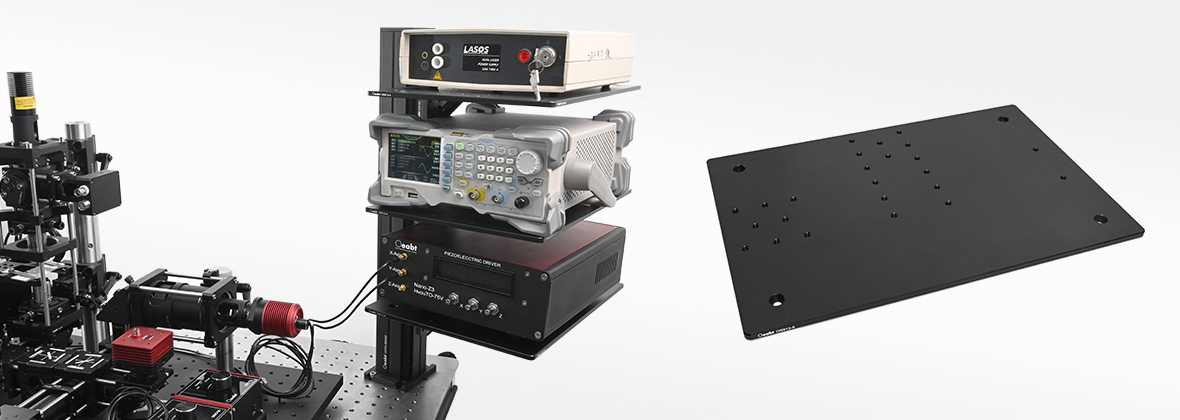

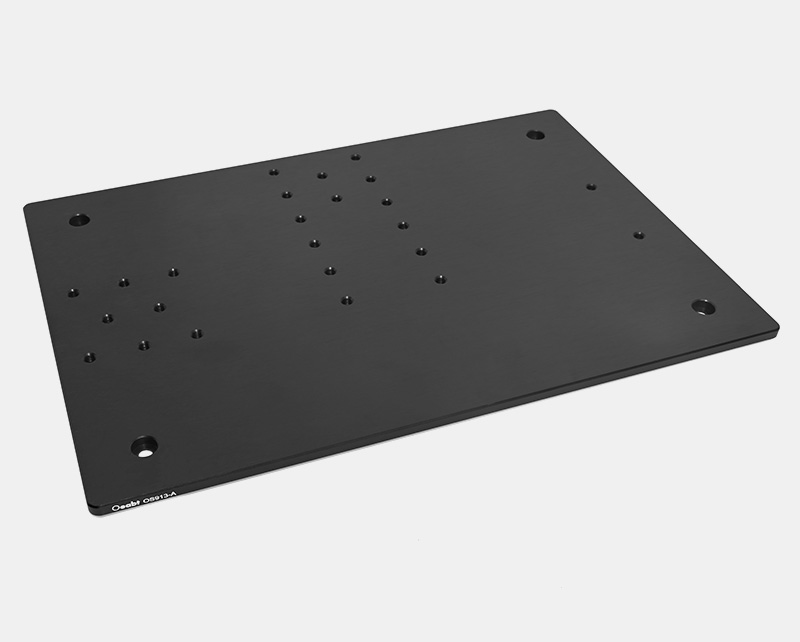

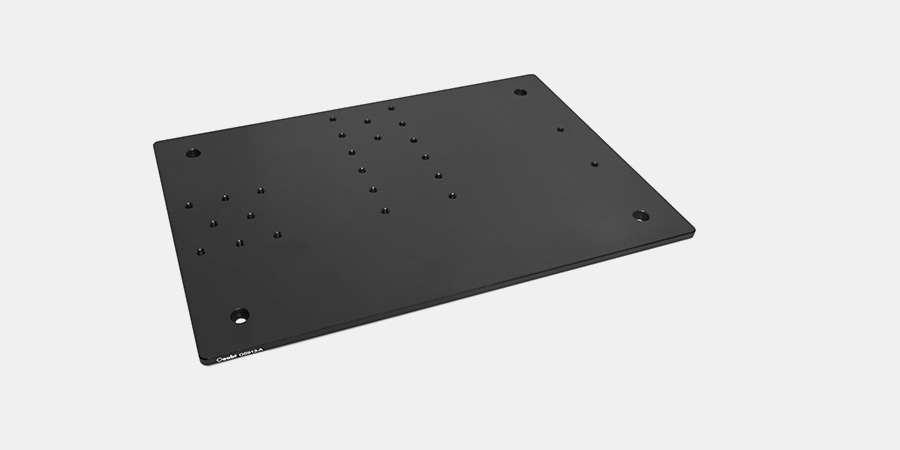

OS913-A 仪器搁板

产品推荐

首页 > 产品中心 > 光学实验工具 > OS913-A 仪器搁板
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

尺寸:330*227*6mm;

适用于在光学平台面包板表面上安装仪器;

可安装接杆导轨,以节省光学平台空间;

多螺纹孔、沉头孔排列;

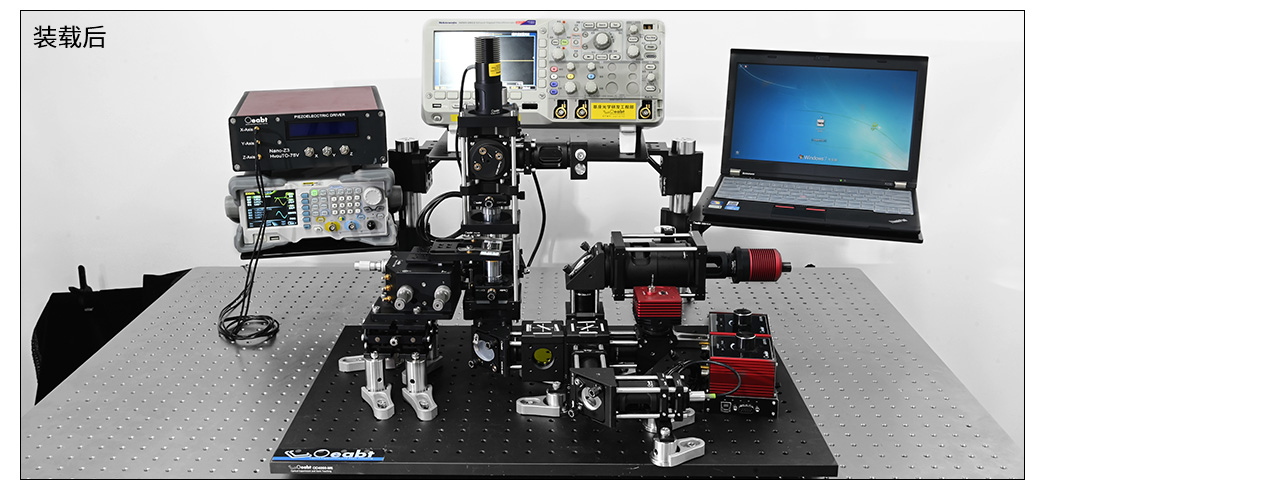

仪器搁板适用于在光学平台面包板表面上安装仪器,台面尺寸330*227mm,它能够提供灵活的安装架立方式,以节省光学平台的空间。

型号
OS913-A
规格
330*227*6mm
负载能力
30kg
螺纹类型
24处M6螺孔,4处Ø6.2mm沉头孔
重量
1209g
材质
7075铝合金

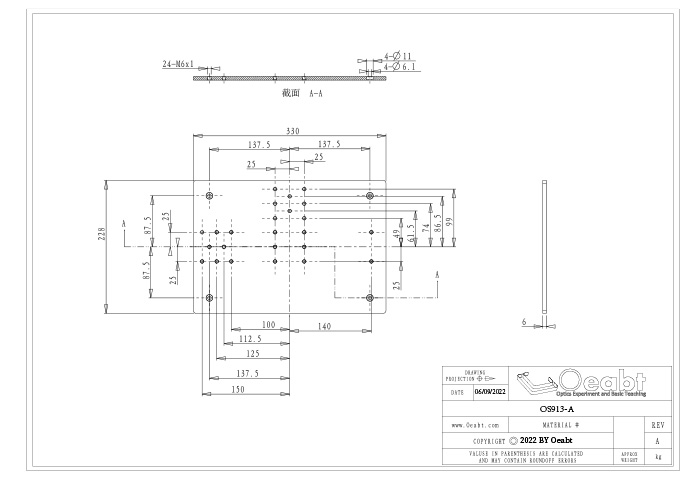

示意图
通用参数
(1)仪器搁板适用于在光学平台面包板表面上安装仪器,台面尺寸330*227mm,它能够提供灵活的安装架立方式,以节省光学平台的空间。

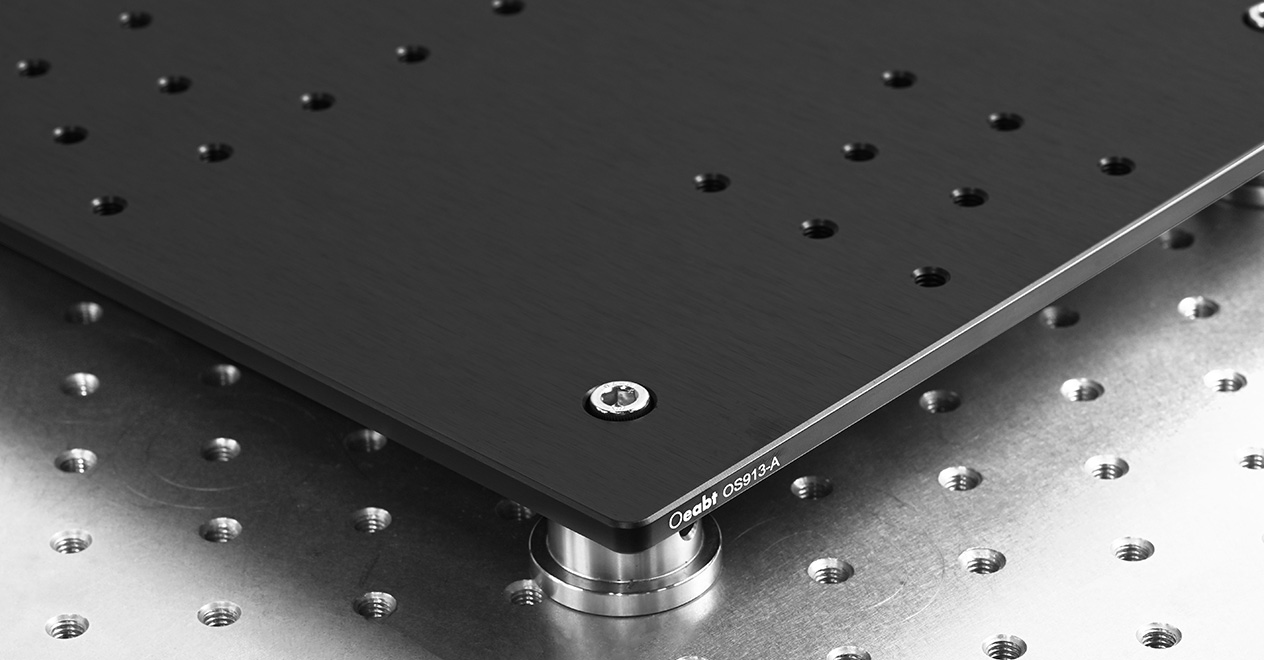

(2)搁板的最大负载能力是30 kg,如果要将大重量或者不均匀物体放置在搁板上,建议在四个角都使用支撑杆。为此,搁板四个角上都具有沉头孔,可用M6柱头螺丝将搁板安装至接杆上,支撑搁板。

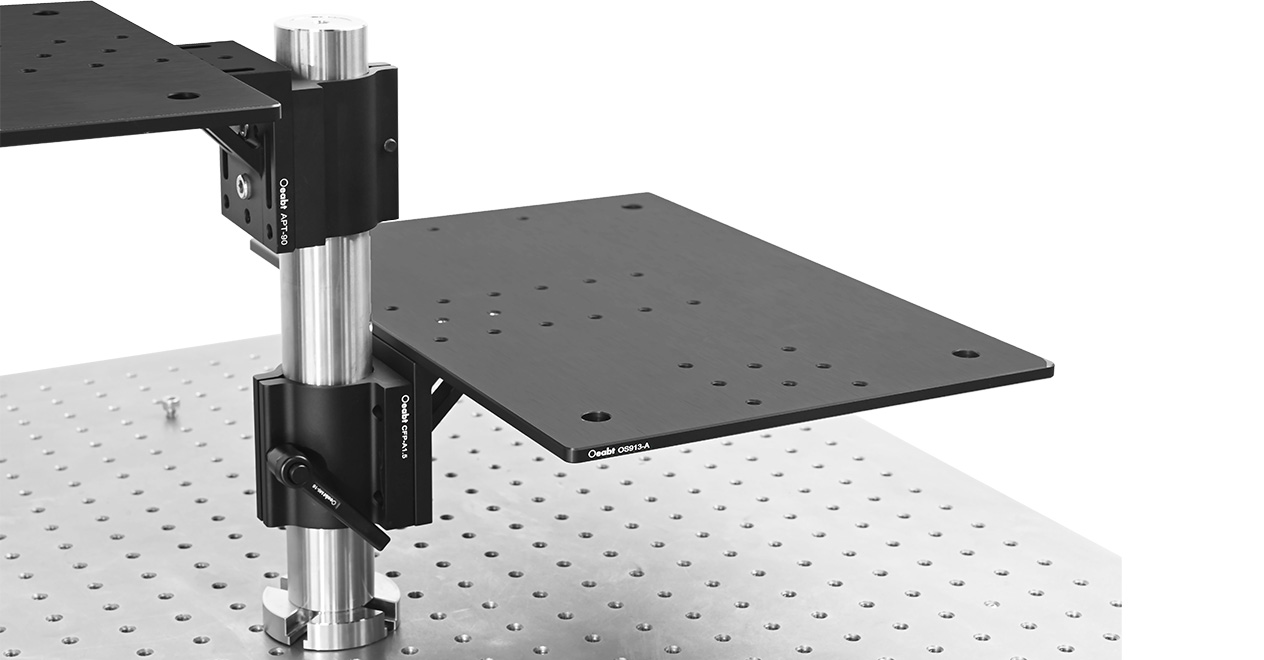

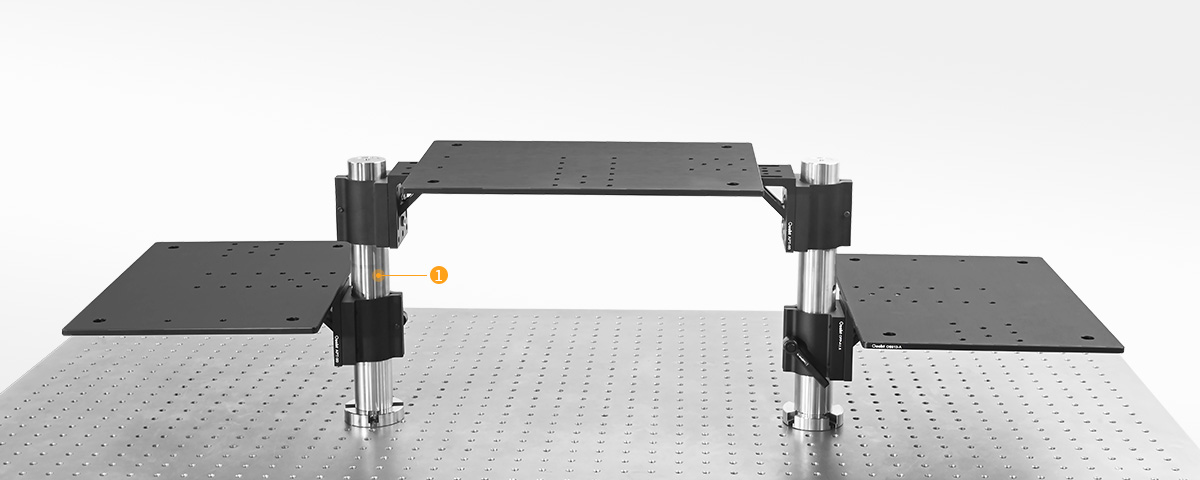

使用Ø1.5英寸接杆安装OS913-A

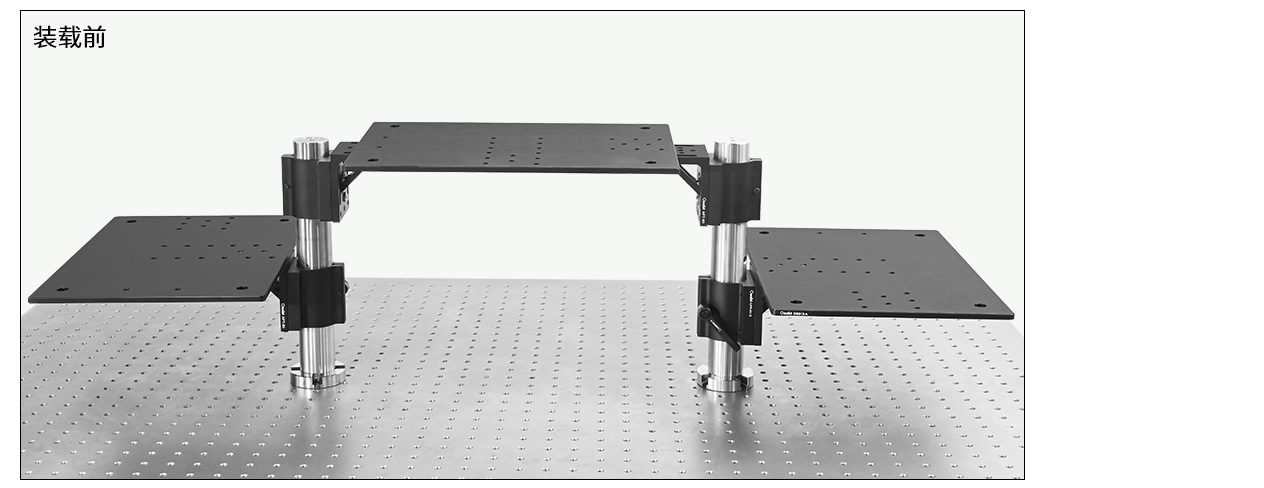

使用66mm重型导轨安装OS913-A

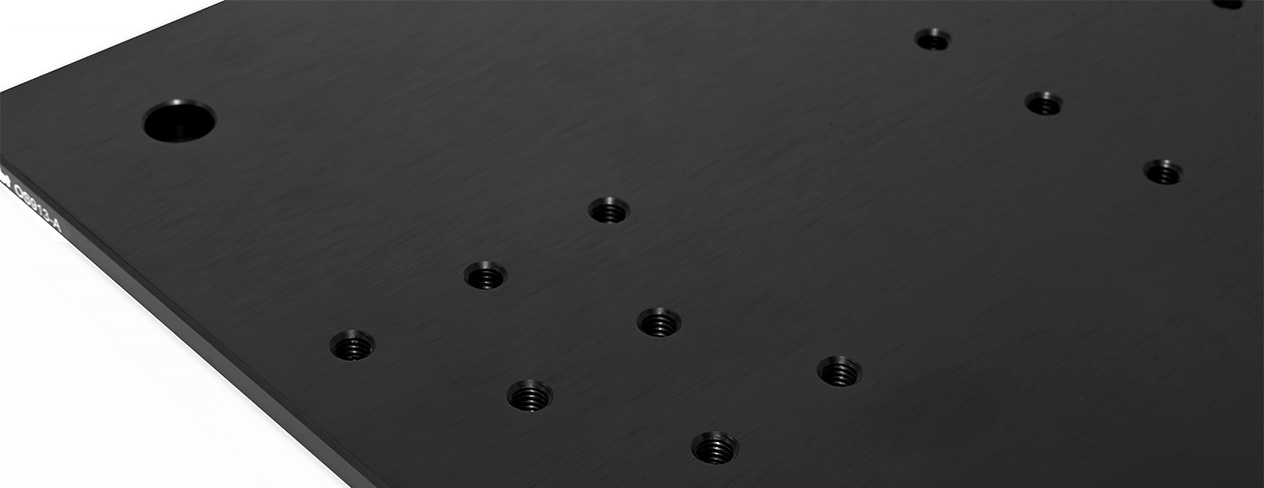

(3)搁板表面经过氧化发黑处理,大程度上减少表面反射,并有标准25 mm间距的M6螺孔阵列,螺纹孔贯穿面包板,方便从任意一侧安装组件。

OS913-A 仪器搁板

尺寸:330*227*6mm;

适用于在光学平台面包板表面上安装仪器;

可安装接杆导轨,以节省光学平台空间;

多螺纹孔、沉头孔排列;

仪器搁板适用于在光学平台或面包板表面上安装仪器,台面尺寸330*227mm,它能够提供灵活的安装架立方式,以节省光学平台的空间。

型号
规格
工程图
对比
单价
发货日期
购物车
