低漂移系列
Low drift series
• 专门设计用于保持应用入射激光辐射偏振特性的反射和透射光束；
• 只对入射光的能量进行分离，出射的两束光偏振态对比入射光无特定变化；
• 由于使用多层电介质膜，光量的损失很小，可以保证S和P两种偏振态的变化小于5%；
• 分光比：1:1；
• 低功率应用；

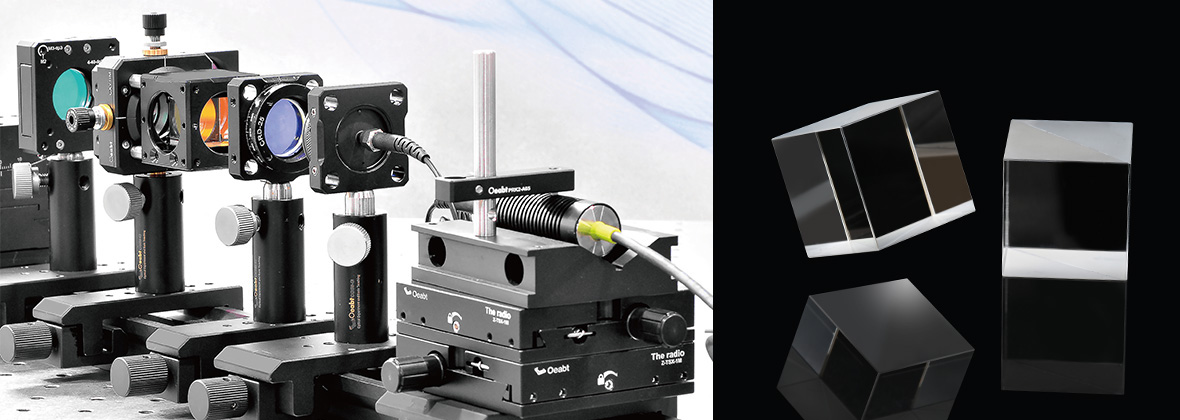

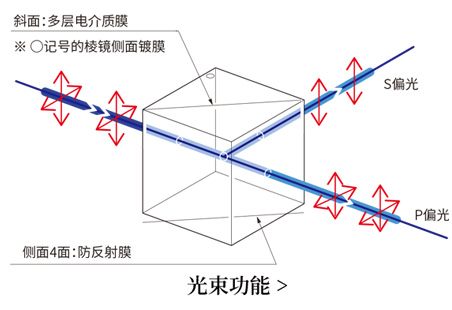

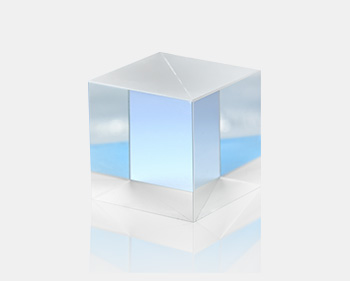

消偏振分光棱镜（NPBS）由一对精密的直角棱镜组成，这些棱镜经过仔细粘合或安装在一起，以大限度地减少波前失真。在指定的波长范围内，保证S光和P光按一定的反射透射比分光，同时保证S偏振态和P偏振态经过棱镜后偏振态没有变化。

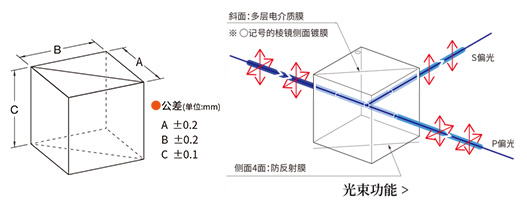

| 型号 |
NPBS-25.4-M |
| 规格 |
25.4*25.4*25.4mm |
| 材质 |
K9 |
| 分光比 | 1:1 |
| 使用波段 |
400-680nm |
| 光洁度 | 60-40 |
| 光束偏离 |
＜3’ |
| 透过波前 |
1/4 |
| 面型 |
1/4 |
☑光学元件知识点
-分光棱镜系列

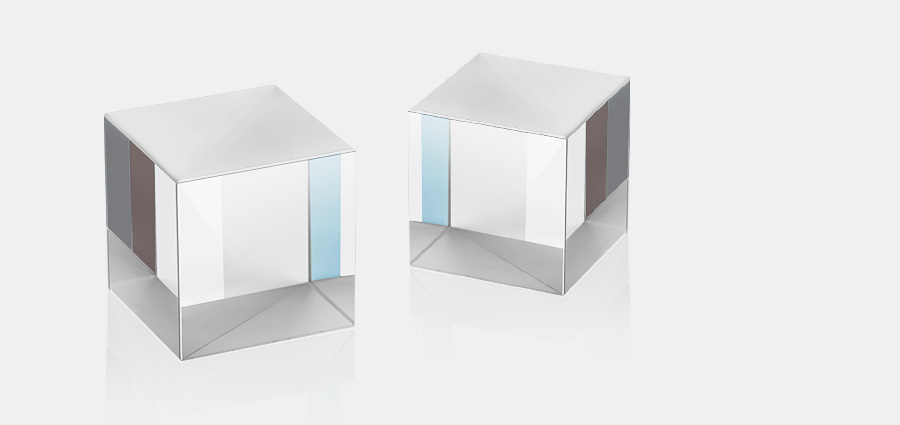

广泛应用于图像科学、激光测量等领域。分光镜是一个可以将一束光分成两束光的光学装置，是光学干涉仪中间的重要零件。在其最常见的形式-立方体中。
分光镜分类：
按照元件分：分光平片、分光棱镜；
按照偏振态分：偏振分光棱镜、消偏振分光棱镜；
按照带宽分：窄带分光棱镜、宽带分光棱镜；
与分光片相比，分光棱镜的反射及透射光光程是相等的。在透光时，分光棱镜没有光线偏移造成的影响，所以不会存在光束平移、鬼像以及干涉的困扰。用于分光及成像。45°角入射时无需长时间校准。
|
类型 |
入射光偏振态 |
类型 |
|
普通分光棱镜 |
45°线偏振光 |
部分偏振光 |
|
圆偏振光 |
||
|
自然光 |
||
|
偏振分光棱镜 |
任意偏振光 |
s偏振光和p偏振光 |
|
自然光s |
||
|
消偏振分光棱镜 |
任意偏振光 |
与入射光偏振态相同 |
|
自然光 |
||
|
分光平片 |
45°线偏振光 |
部分偏振光 |
|
分光光楔
|
圆偏振光 |
部分偏振光 |
|
自然光 |
||
|
单波长偏振分光平片 |
任意偏振光 |
偏振光和p偏振光 |
|
自然光s |
||
|
单波长消偏振分光平片 |
任意偏振光 |
与入射光偏振态相同 |
|
自然光 |

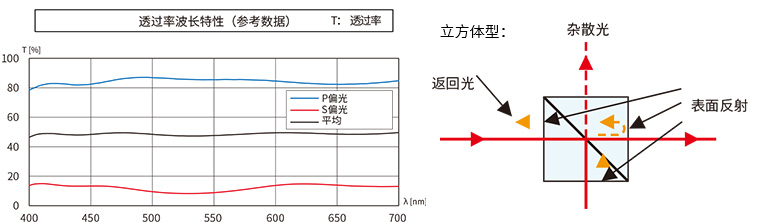

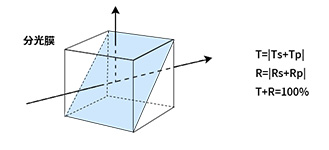

T：透过率；R：反射率；P偏光/S偏光；

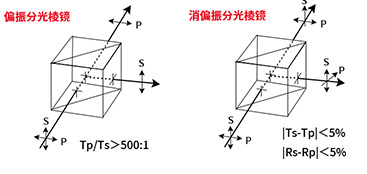

图1：偏振分光棱镜; 图2:消偏振分光棱镜;
-光学分束镜中的BS、PBS、NPBS三者有什么区别？
BS（分光棱镜）：对入射偏振敏感，线偏振角度会影响分光比。若入射的是自然光或圆偏振光，则按50：50分光。分束的时候只管分能量，理想器件下出射的两路光偏振态还是原来的样子，实际工艺缺陷会造成一点点退偏振。对光强几乎无吸收。
PBS（偏振分光棱镜）：对入射偏振敏感，线偏振角度会影响分光比。对入射光线进行分束，分束的时候除了分配能量外，出射的两路光一定是线偏振，而且一束是平行线偏振，一束是垂直线偏振，两种线偏振方向相差90°。常用于对偏振态有特殊要求的光路。若入射的是自然光或圆偏振光，则按50：50分光。
偏振分束原理是入射角为布儒斯特角时，反射光为振动方向垂直入射面的线偏振光，反射光一般占总光强的个位百分数，因此使用多层介质叠加的办法来筛出每次入射光中的垂直入射面的线偏振光分量，最终使得最后的出射光的两部分分别为比较纯净的垂直线偏振光和（剩余的）较为纯净的平行线偏振光。
NPBS（消偏振分光棱镜）：对偏振不敏感，只对入射光的能量进行分离。出射的两束光偏振态对比入射光没有特定变化，因此只是对光进行了分束。不管入射光是什么偏振态的都不会影响到出射光的分光比，分光比在大多数情况下都是50：50。分束的时候只管分能量，理想器件下出射的两路光偏振态还是原来的样子。-光学镀膜基本原理
光学薄膜技术一般用来控制基板对入射光束的反射率和透过率, 镀膜是用物理或化学的方法在材料表面镀上一层透明的电解质膜, 或镀一层金属膜。目的是改变材料表面的反射和透射特性，以满足不同的需要。为了消除光学零件表面的反射损失, 提高成像质量，涂镀一层或多层透明介质膜, 称为增透膜或减反射膜。随着激光技术的发展，对膜层的反射率和透过率有不同的要求，促进了多层高反射膜和宽带增透膜的发展。为各种应用需要, 利用高反射膜制造偏振反光膜、彩色分光膜、冷光膜和干涉滤光片等。
光学元件表面镀膜后，光在膜层层上多次反射和透射，形成多光束干涉, 控制膜层的折射率和厚度，可以得到不同的强度分布，这是干涉镀膜的基本原理。
（1）消偏振分光棱镜（NPBS）由一对精密的直角棱镜组成，这些棱镜经过仔细粘合或安装在一起，以大限度地减少波前失真。在指定的波长范围内，保证S光和P光按一定的反射透射比分光，同时保证S偏振态和P偏振态经过棱镜后偏振态没有变化。这些分束器特别适用于随机偏振激光器，专为偏振效应必须小的应用而设计。

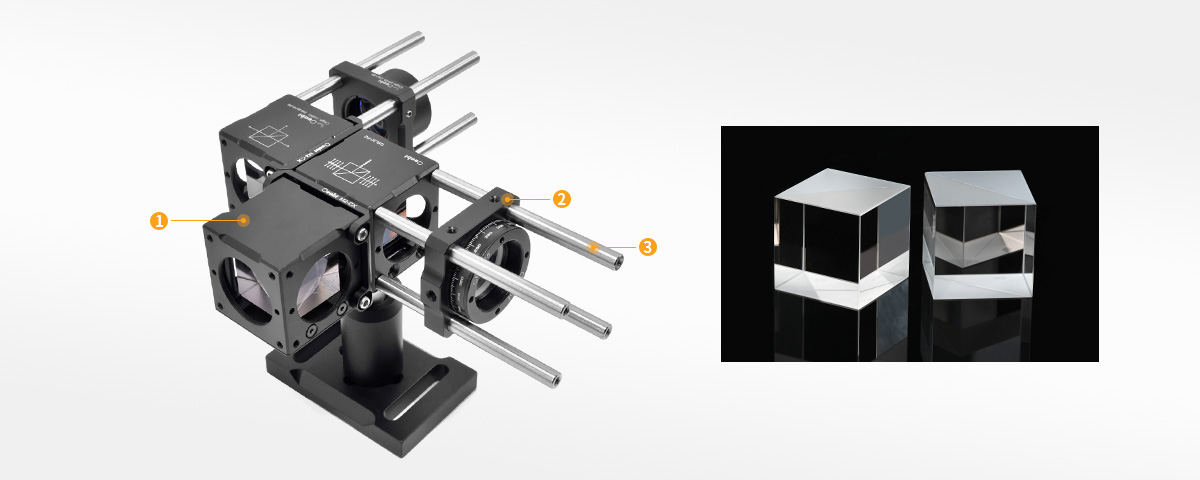

（2）30mm笼式立方体里预装载了棱镜；
• 专门设计用于保持应用入射激光辐射偏振特性的反射和透射光束；
• 只对入射光的能量进行分离，出射的两束光偏振态对比入射光无特定变化；
• 由于使用多层电介质膜，光量的损失很小，可以保证S和P两种偏振态的变化小于5%；
• 分光比：1:1；
• 低功率应用；
