产品说明

• 一体式、小体积的直角转接件；

• 平行度和垂直度偏差在±0.05mm；

• 适用于构建三轴位移台配件；

• 有标准孔距的M6螺纹孔；

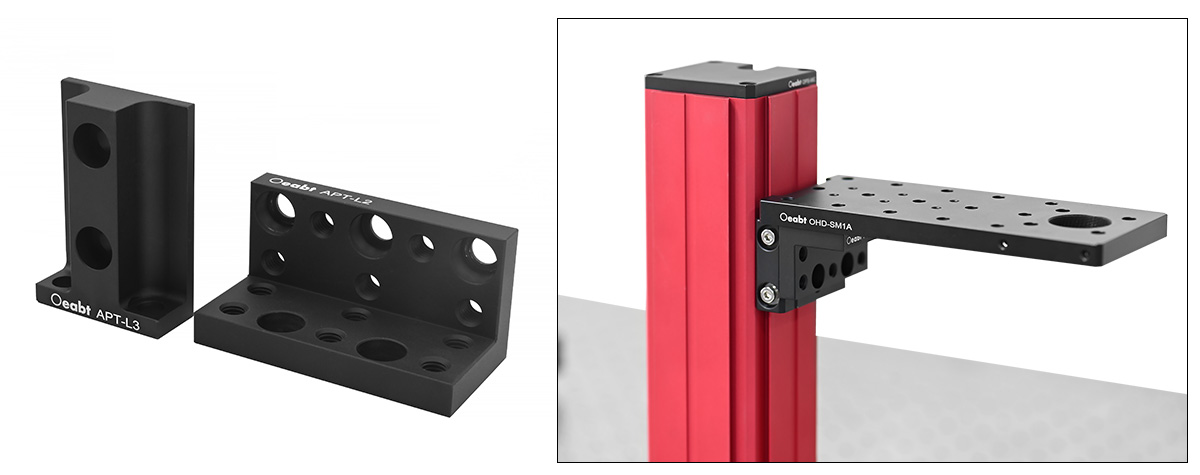

直角转接件适用于将光机械件相对光学平台、面包板或工作表面以90°角垂直安装，有助于形成稳定的三维光机装配。

型号

APT-L2

规格

64.0*32.1*32.1mm

螺孔类型

前面板：M6*5处，M6*3处（沉头孔）；

底面板：M6*6处，M6*2处（沉头孔）；

重量

62.6g

材质

7075铝合金


型号

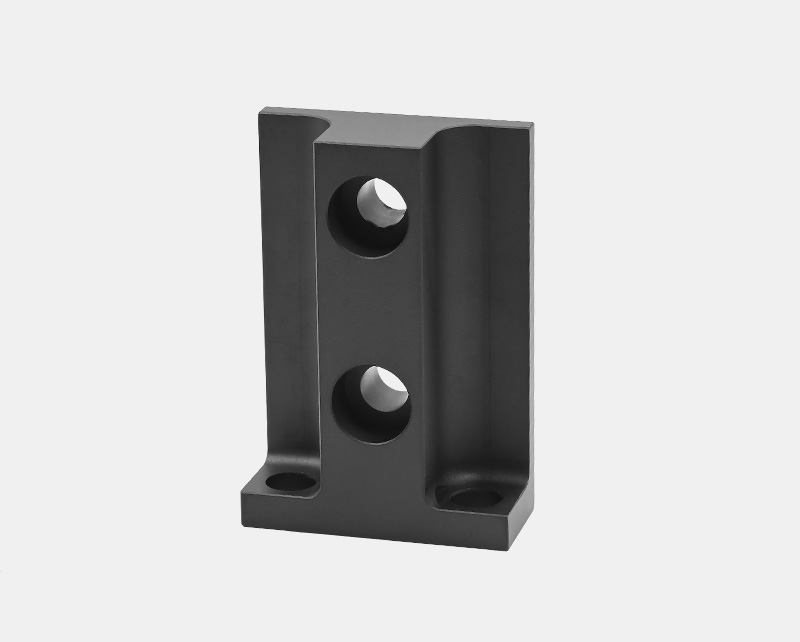

APT-L3

规格

36.0*15.0*53.0mm

角度架

90°

沉孔类型

前板：M6*2处；底板：M6*2处

重量

39.2g

材质

7075铝合金

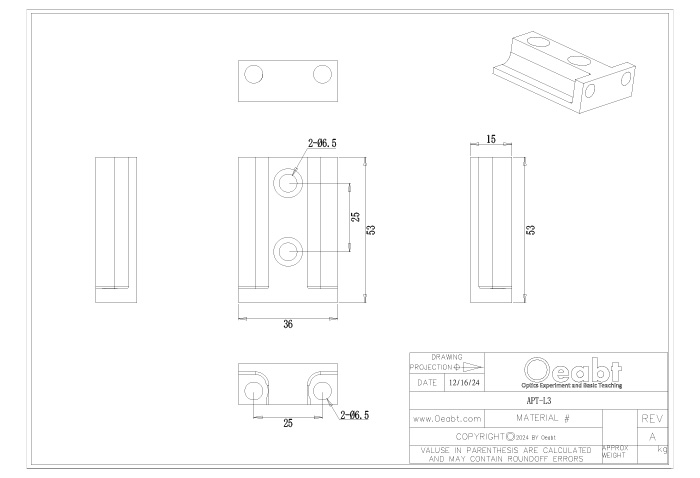

示意图
通用参数

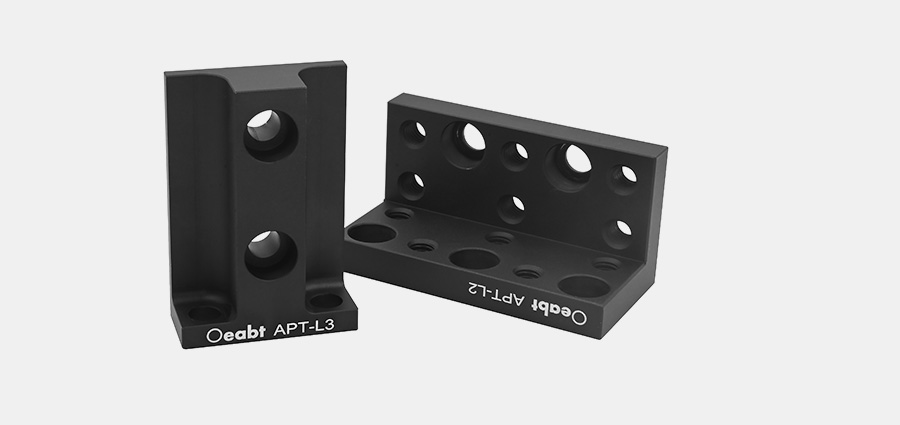

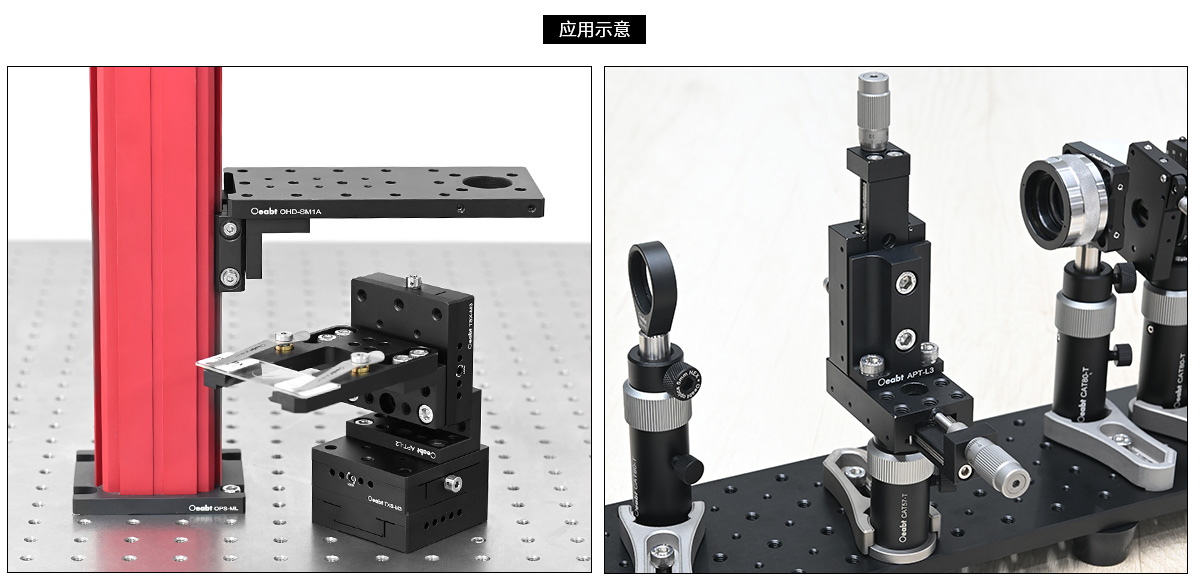

（1）直角转接件适用于将光机械件相对光学平台、面包板或工作表面以90°角垂直安装，有助于形成稳定的三维光机装配。APT-L2和APT-L3在体积上更适合小型构件在紧凑型空间内使用。

（2）此直角板与光学平台成90°的两块表面板都开有标准孔距M6的螺孔和沉头孔阵列，用于安装到光学平台或工作表面。

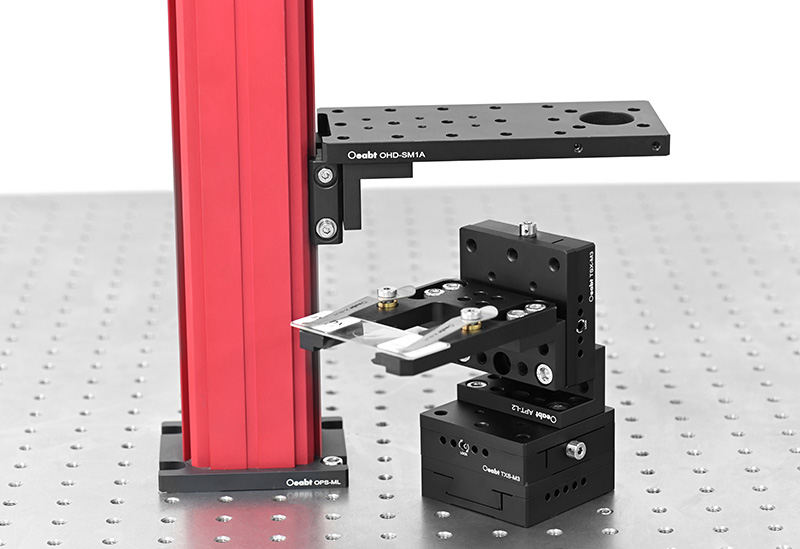

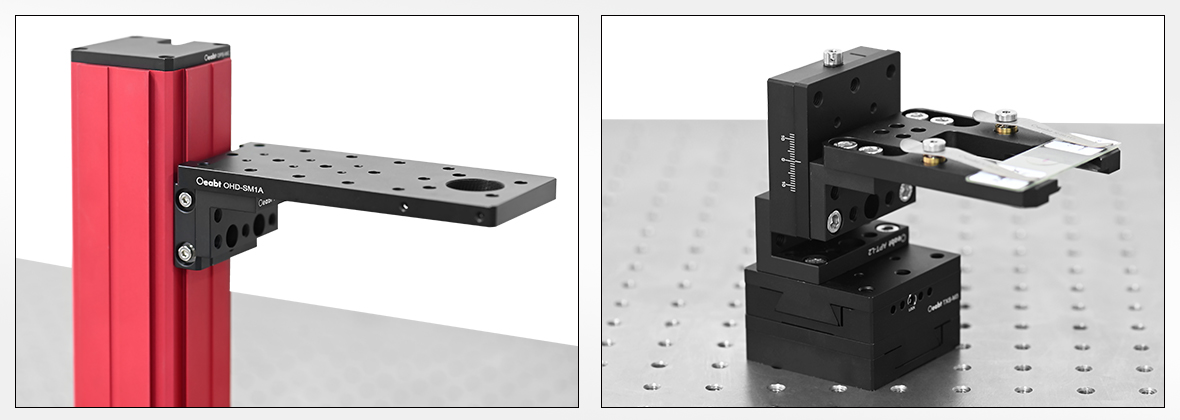

❶ CAX-R系列 66mm重型升降支架 点击购买>
❷ X3-SLH 显微镜载玻片夹具 点击购买>
❸ TSX-M3 X轴线性平移台 点击购买>

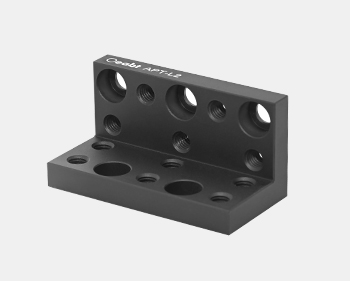

APT-L2 小直角转接件

• 一体式、小体积的直角转接件；

• 平行度和垂直度偏差在±0.05mm；

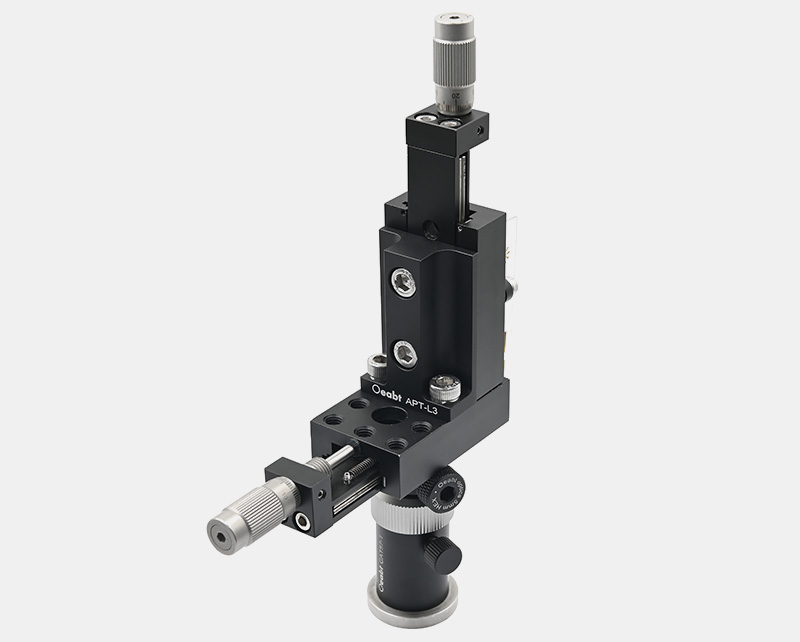

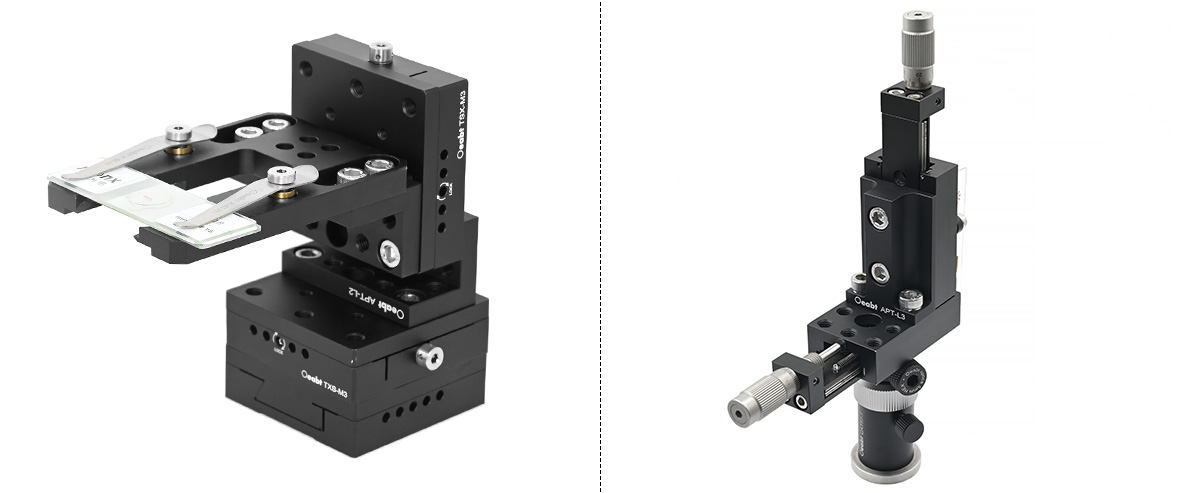

• 适用于构建三轴位移台配件；

• 有标准孔距的M6螺纹孔；

直角转接件适用于将光机械件相对光学平台、面包板或工作表面以90°角垂直安装，有助于形成稳定的三维光机装配。

型号
规格
工程图
对比
单价
发货日期
购物车
APT-L3 小直角转接件

• 一体式、小体积的直角转接件；

• 平行度和垂直度偏差在±0.05mm；

• 适用于构建三轴位移台配件；

• 有标准孔距的M6螺纹孔；

直角转接件适用于将光机械件相对光学平台、面包板或工作表面以90°角垂直安装，有助于形成稳定的三维光机装配。

型号
规格
工程图
对比
单价
发货日期
购物车
