产品说明

• 该产品非质量问题，不允许退换；

• 搭载SONYIMX991/990 SenSWIR传感器；

• 像素级别有34万和134万像素可选；

• 光谱响应范围：400-1700nm，兼容可见光和短波红外光光谱成像；

• 支持外部触发和持续曝光模式，采用全局快门；

• SM1(1.035"-40)螺纹，带兼容标准C-Mount(1.000"-32)的转接件；

• 英制1/4”-20螺孔和公制M4螺孔，用于接杆安装；

OsCam Vision®系列短波红外相机SWIR科学相机提供SONYIMX991/990 SenSWIR传感器，像素级别有34万和134万像素可选。支持外部触发和持续曝光模式，并采用全局快门。

项目	MUS034M-G-SWIR	MUS134M-G-SWIR
分辨率	656 (H)*520 (V)	1296 (H)*1032 (V)
传感器	Sony IMX991	Sony IMX990
传感器尺寸	1/4"	1/2”
最大满帧率	137fps（12bit）	70fps（12bit）
接口	USB 3.1 Gen 1 Micro-BIn
传感器类型	GaAs(铟镓砷)
快门种类	全局曝光
像元尺寸	5μm x 5μm
镜头接口	SM1(1.035”-40内螺纹，附带一个C-Mount螺纹转接件
光谱响应范围	400 nm ~1700 nm
ADC	12 Bit
缓存(RAM)	512MB
输出
Bit 位数	8-bit, 12-bit;
黑白像素格式	Mono8,Mono12
通用输入输出口(GPIOs)
TTL I/Os	4路GPIO
工作条件/尺寸
工作温度	0~60℃
电源要求(DC)	USB3.0接口 5V

示意图

通用参数

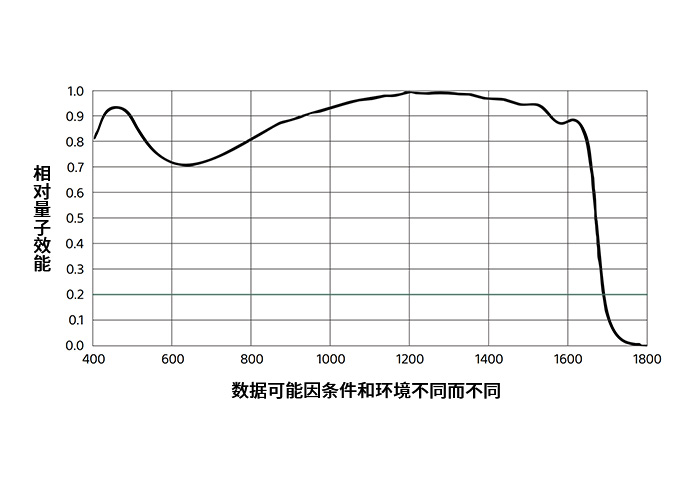

量子效能曲线

☑相机知识点

- 什么是SWIR？

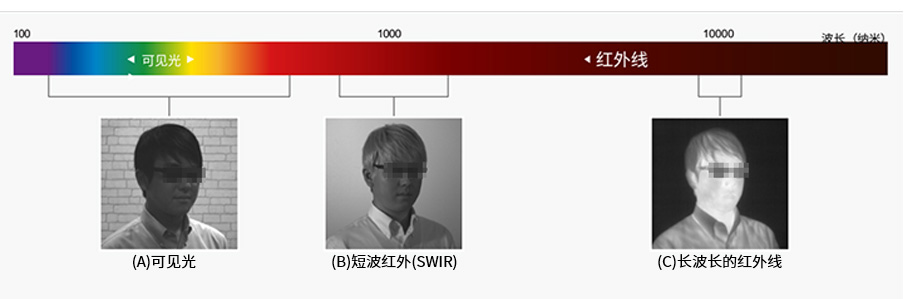

一般来说，波长为400至780nm的光被称为可见光，而波长为780至10⁶的光被称为红外线。在红外线中，位于可见光旁边的光线被称为SWIR。

照片1是用可见光和红外光拍摄的同一主体的图像的比较。与我们习惯的可见光图像 (A) 相比，波长较长的红外线图像(C)无法捕捉到人的特征。另一方面，尽管SWIR图像(B)看起来像可见光，因为它们的波长很接近，但在SWIR光下可以捕捉到不同于可见光图像的独特信息。

-短波红外相机在科研领域中具有广泛的应用，特别是在材料研究、生命科学和环境科学方面。以下是几个常见的应用：

材料研究：短波红外相机在材料科学中被广泛用于研究各种材料的结构和性质,例如聚合物、金属、陶瓷和玻璃等。通过使用短波红外相机可以快速地测量样品的反射率和透射率，并提供关于材料表面化学成分、晶体结构和电子能级分布等信息的图像。

生命科学：短波红外相机在生命科学中也有重要的应用，可用于研究蛋白质、DNA、RNA以及细胞和组织的结构与功能。例如，在蛋白质研究中，短波红外相机可以提供高分辨率的红外光谱图像，帮助分析蛋白质不同结构所对应的光谱图。

环境科学：短波红外相机还被广泛应用于环境科学中，例如用于研究气候变化和空气质量。在此领域中，短波红外相机可以用来识别大气中的各种化学物质、监测大气污染程度，并揭示地表覆盖类型与温度分布之间的关系。

应用

▶ 半导体行业：太阳能电池和芯片检测； ▶ 玻璃行业：热玻璃检测缺陷； ▶ 监控：视觉增强(例如,看透雾霾)； ▶ 回收行业：塑料分类；

▶ 农业：无人机遥感；▶ 医学成像、科学：超光谱和多光谱成像；▶ 印刷行业：发现隐藏特征；▶ 安全：伪造检测(例如纸币、头发或皮肤)

在用波长为1450nm的相机拍摄的图像中, 水会变成黑色, 因为水会吸收这个波长的光。这一属性可被用于检测物体中的水分

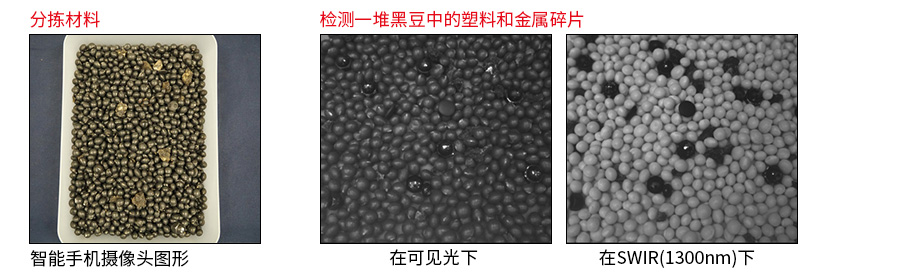

在不同的波长下,不同材料的红外反射率和吸收率是不同的。利用这一特性,可以在其他材料(如塑料)中挑出一种特定的材料，这些材料在可见光下可能看起来非常相似。

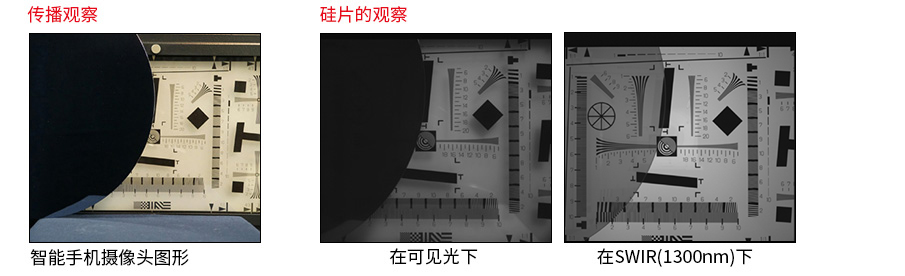

SWIR包括一个能穿透某些材料的光谱，这在制造业中得到了利用，如半导体的传播检测

一些图像传感器可以将热量转换成亮度信息。SWIR图像传感器适用于观察250℃以上的热量。

产品描述

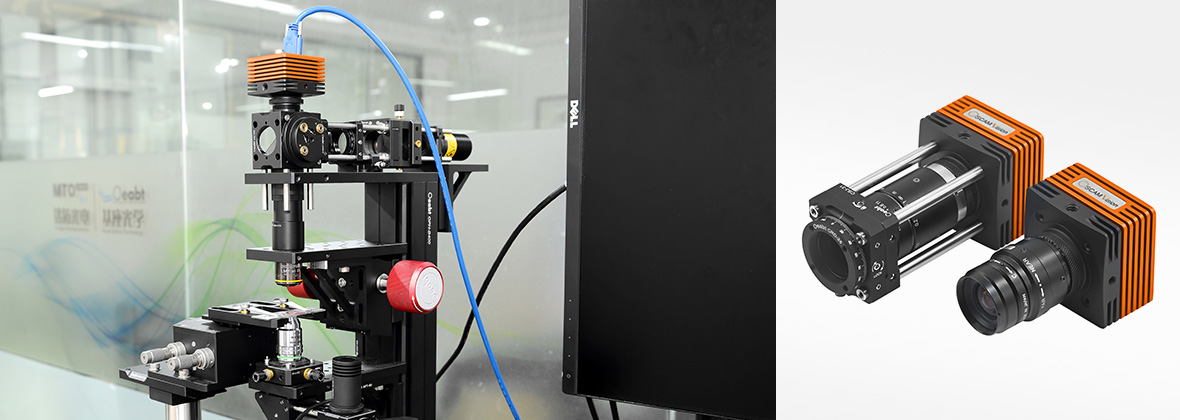

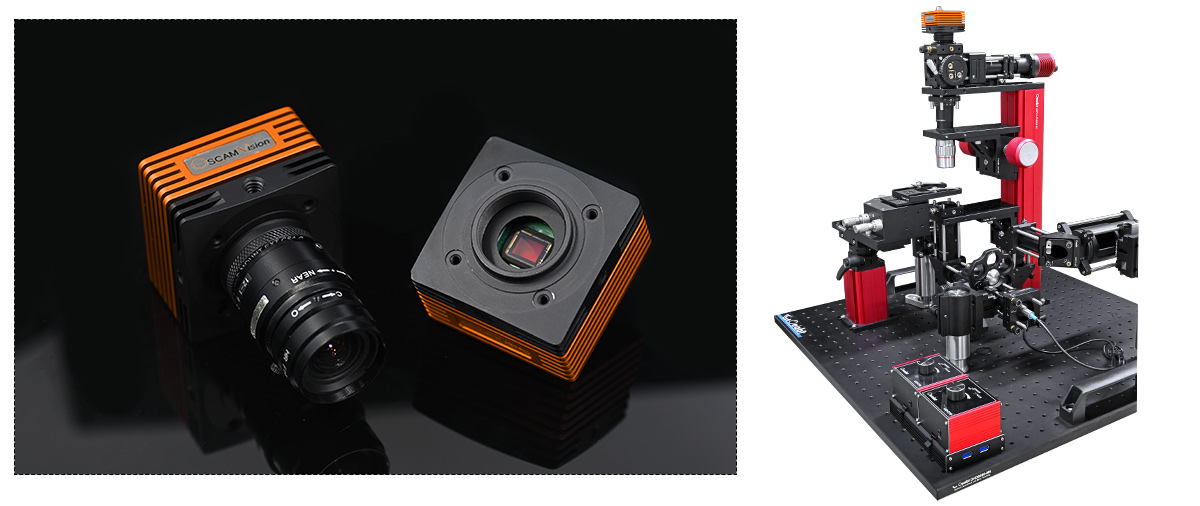

（1）OsCam Vision®系列科学相机提供彩色、单色及近红外（NIR）增强型传感器，像素级别从130万像素至1200万像素可选。支持外部触发和持续曝光模式，并采用全局或高速帘幕快门，影像清晰，细节丰富，色彩还原度高。无风扇冷却系统，不存在振动造成图像模糊现象，通过散热鳍片被动散热，有效控制温升，从而抑制传感器暗电流及图像噪点的产生。

（2）OsCam Vision®应用软件支持windws7至windows11系统。可以实现图像采集与注释、像素分析、标定与测量等丰富的科研功能。点击下载Oscam (V1.0.4 Beta) Setup软件安装包、OsCam科学相机软件用户手册。

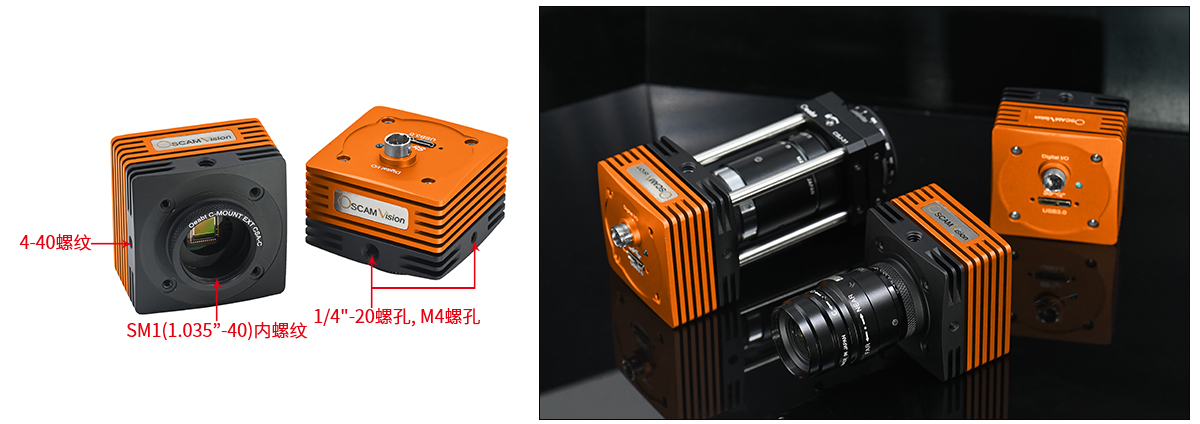

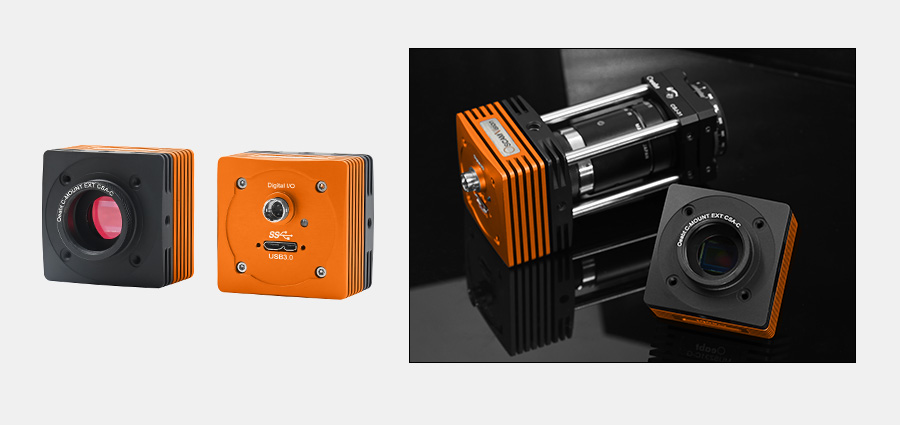

（3）采用SM1螺纹接口(1.035"-40) ，可以适配Oeabt丰富的光机组件，通过C口转接环亦可连接镜头使用。相机前端带有4处4-40螺孔，与30mm及60mm笼式光学系统相兼容。相机外壳的四个侧面分别带有2处1/4"-20螺孔，和2处M4螺孔，可以安装我们的不锈钢接杆。具备这些灵活的安装选项是自制成像系统以及商用显微镜相机集成的理想选择。

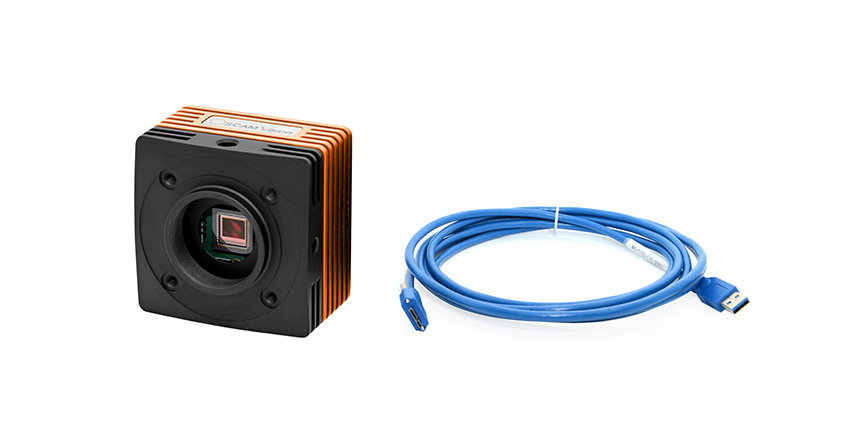

（4）采用高速USB3.1 Gen1数据传输接口，传输速率稳定在3.2Gbps, 优于千兆网卡的1Gbps传输速率数倍。附带一条3米专用 USB3.0 固定线缆。

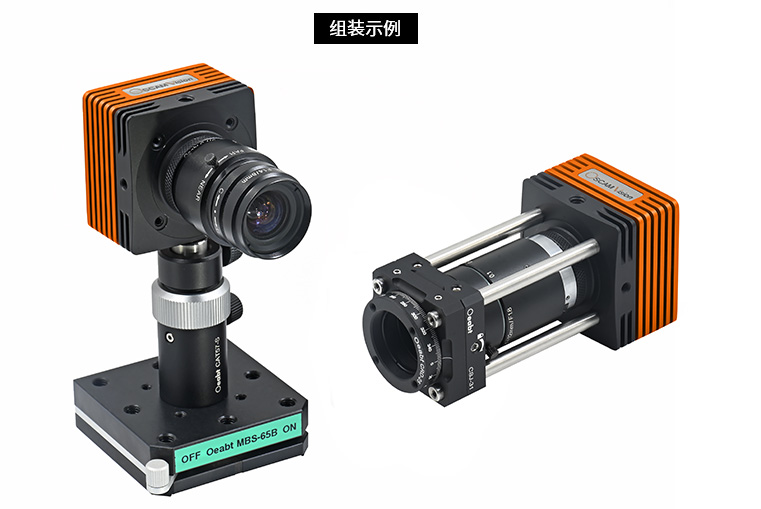

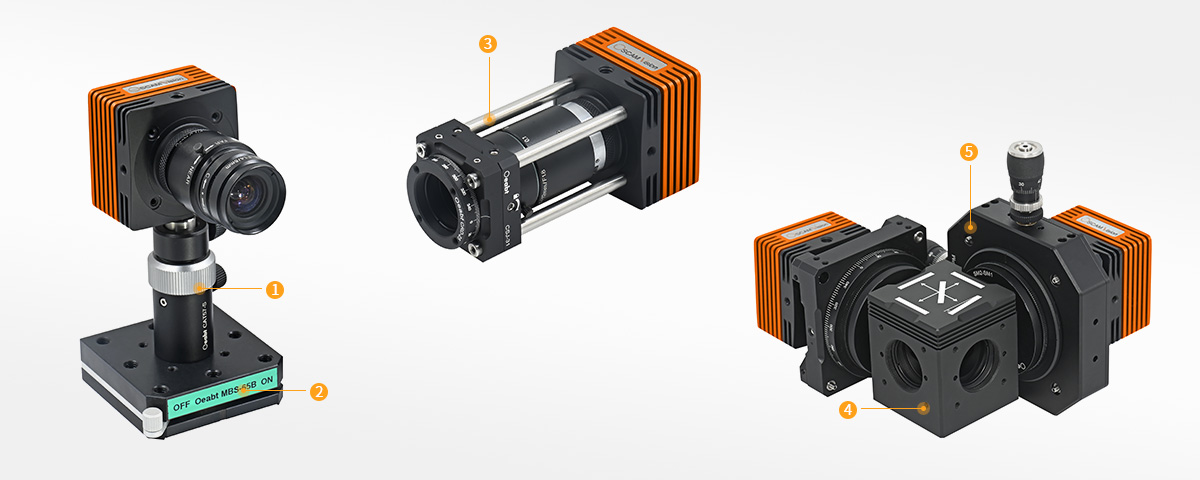

➊ CAT系列伸缩式接杆支架点击购买 >

➋ MBS-65系列磁力底座点击购买 >

➌ PCM-S系列 Ø6mm笼式支杆点击购买 >

➍ S/N0001 30mm笼式立方体点击购买 >

❺ CXY2-PM 笼式XY平移调整架点击购买>

工程图下载

Oscam STP文件
