产品说明

• 适用于控制开环压电执行器，如三路压电千分尺、镜架或三轴压电微动平台等；

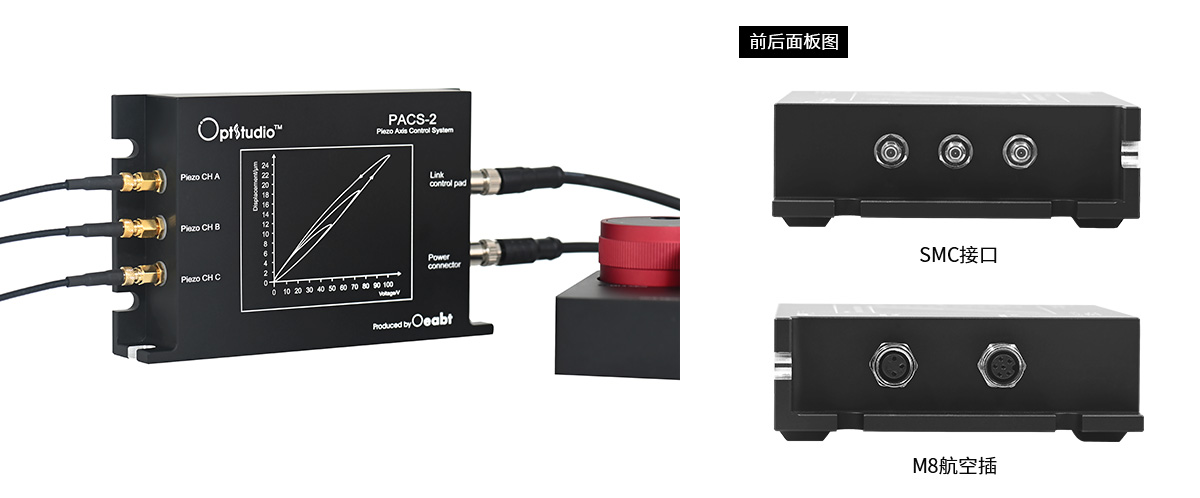

• 控制器与可手持操作手柄分体设计，手柄操作时的震动不会传递到隔震平台；

• 电压控制范围DC0V~60V，其中0V~54V段落具备平滑的线性输出；

• 三个通道可同时操作，适用于需要超精密插补定位的场合（亚微米级）；

• 操作手柄的旋钮具有10圈式阻尼旋钮操作，可进行细微调整，且不易产生误动作而导致输出电压漂移；

• 输出电压稳定（±0.2V），极小的噪声等效运动误差；

PACS-2压电陶瓷控制器可提供三个通道同时操作，适用于需要精密插补定位的场合（亚微米级）。控制器与操作手柄分体设计，通过附带的一根M8航空插线缆跟操作手柄盒连接控制。

特性	符号	值
电源电压	VIN	60V
负载电流	ILOAD	100mA
输出（单路）	PMAX	1.6W
	VOUT	0~54V
	IOUT MAX	30mA
温度范围	TJ	-40~125℃

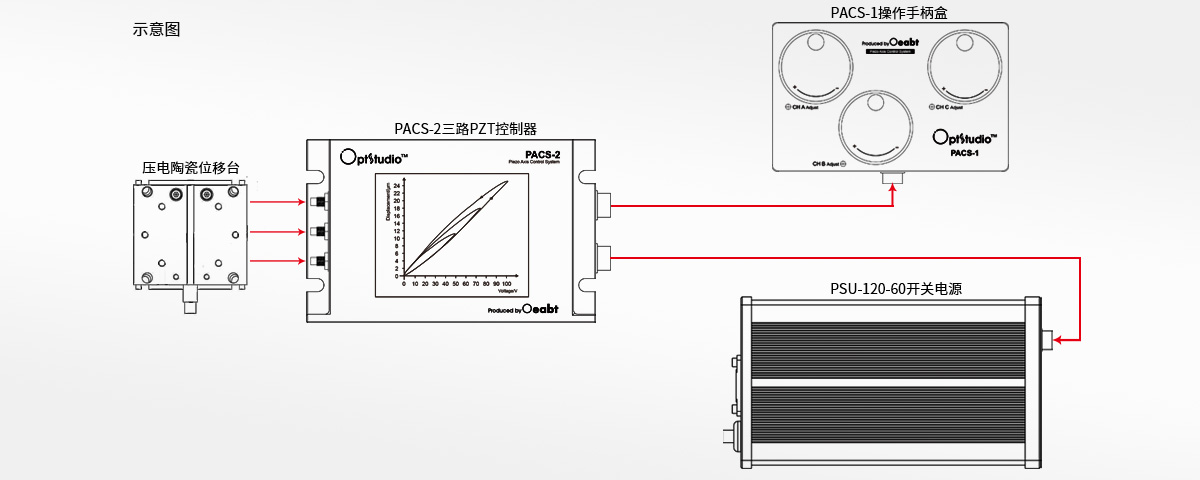

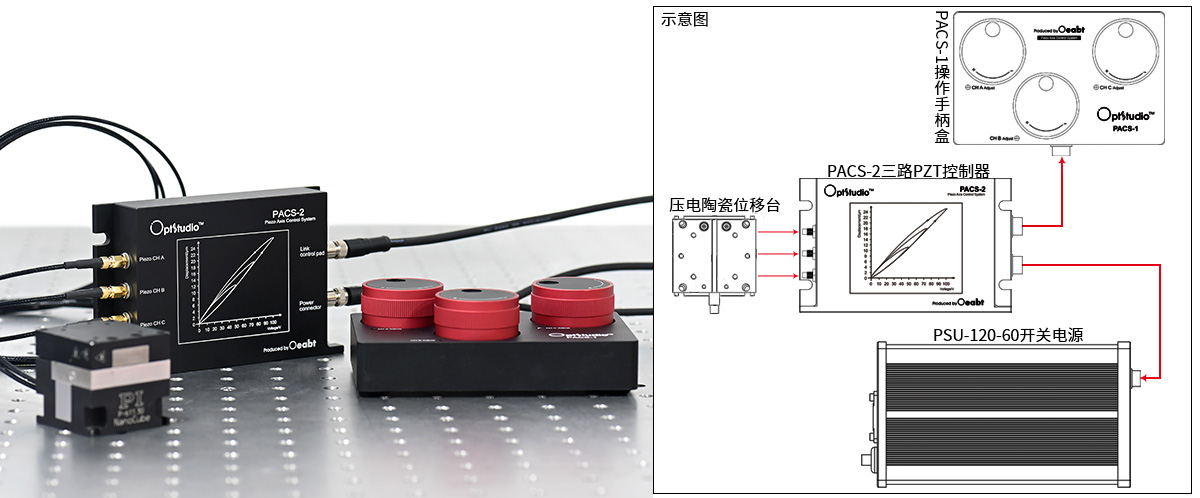

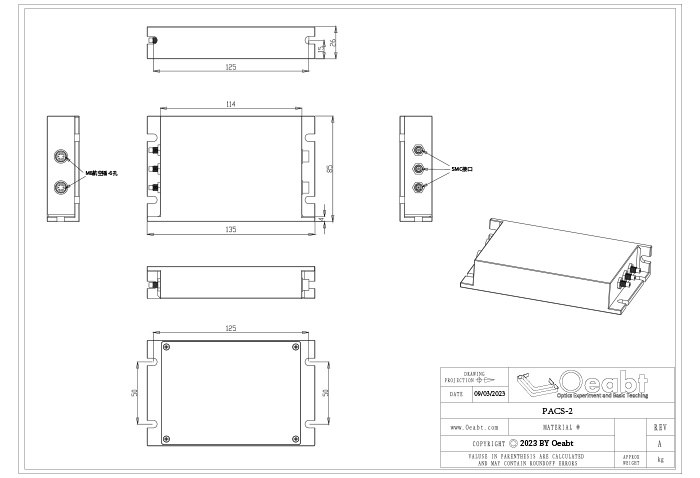

示意图

通用参数

（1）PACS系列分体式三路PZT控制器由一个单独的控制器、一个手动操作的旋钮手柄盒和电源组成。适用于控制无主动位置反馈功能的开环压电执行器运动，如压电千分尺，压电镜架及微动压电位移平台等。

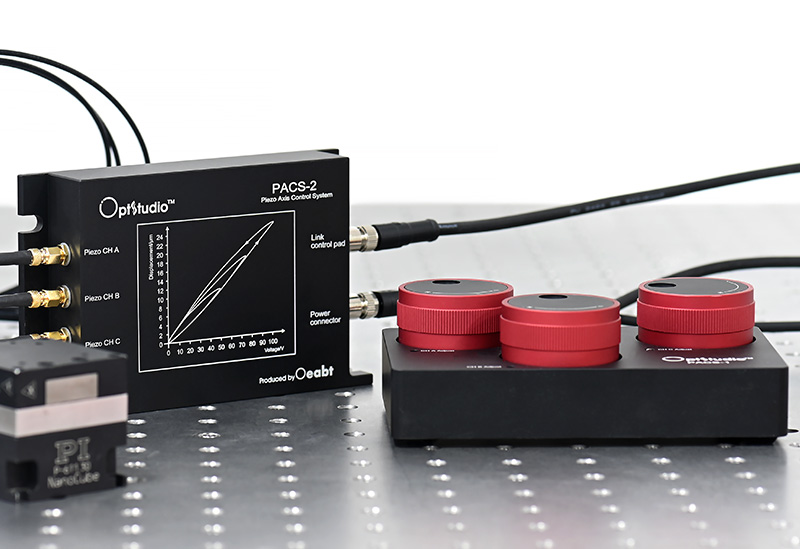

（2）PACS-2压电陶瓷控制器可提供三个通道同时操作，适用于需要精密插补定位的场合（亚微米级）。控制器与操作手柄分体设计，通过附带的一根M8航空插线缆跟操作手柄盒连接控制。控制器电压控制范围DC 0V~60V，其中0V~54V段落具备平滑的线性输出（附表）。沉头槽的设计便于直立或平放安装在光学平台上。

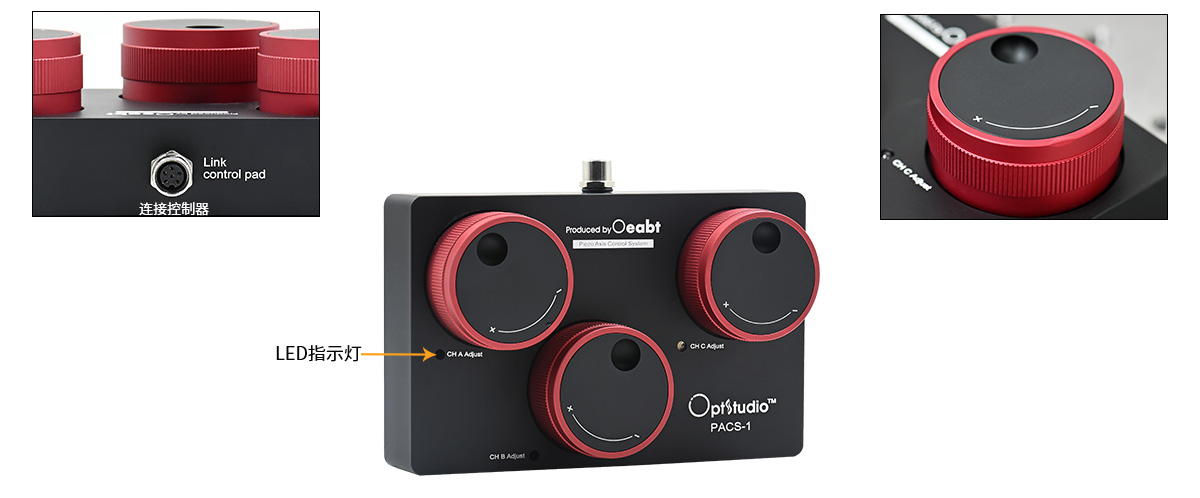

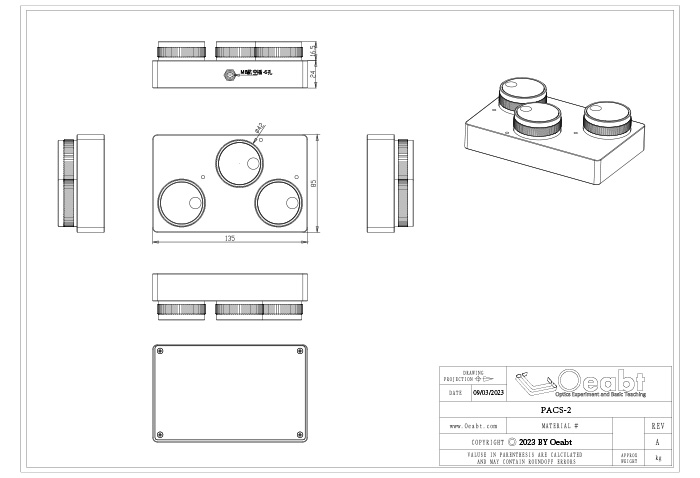

（3）PACS-1操作手柄盒的操控台面包含了三个轴旋钮，每个旋钮都提供对应的单个通道，因此三个独立轴可由一个操控台控制。旋钮具有10转行程，激光标识的“+”“-”符号便于识别控制电压增减方向。且带有轻微阻尼，不易产生误动作而导致输出电压漂移。每个旋钮都有嵌入式绿色LED，作为状态指示灯亮起。

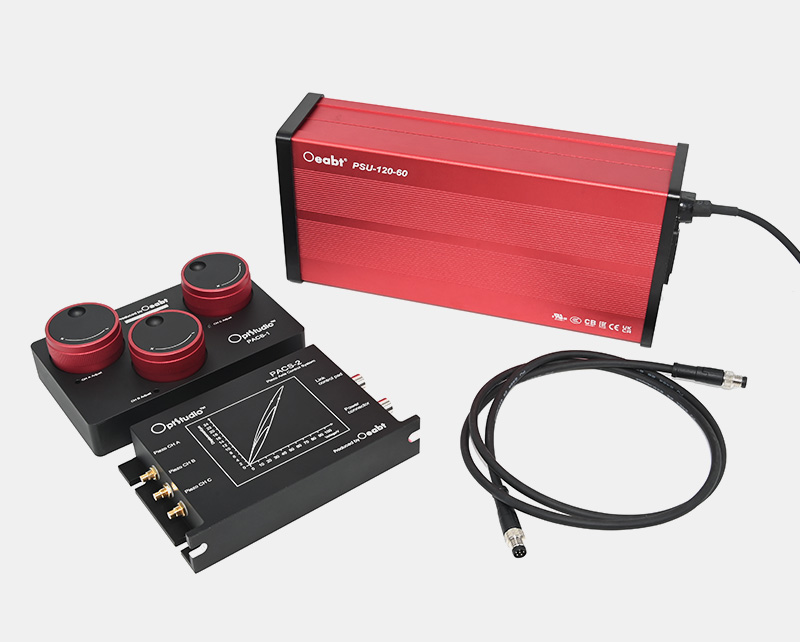

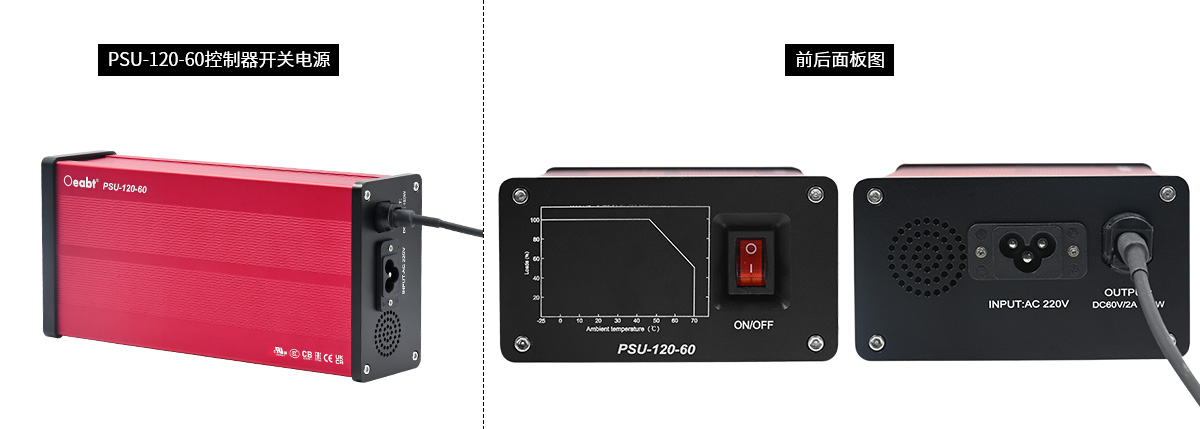

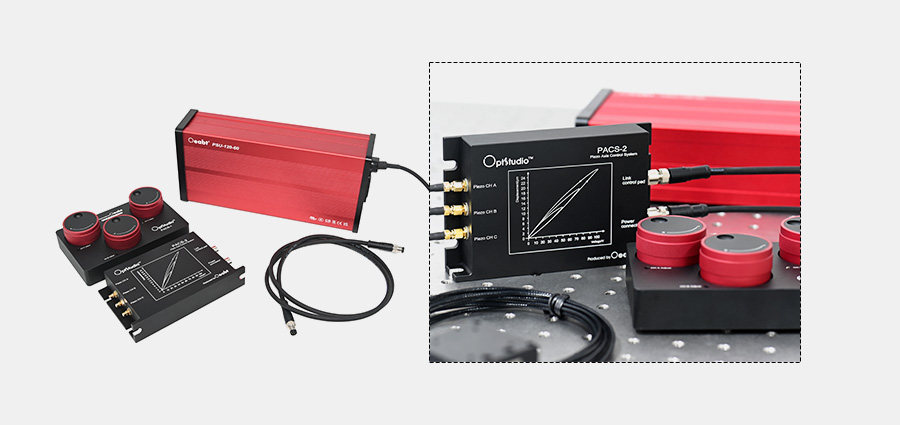

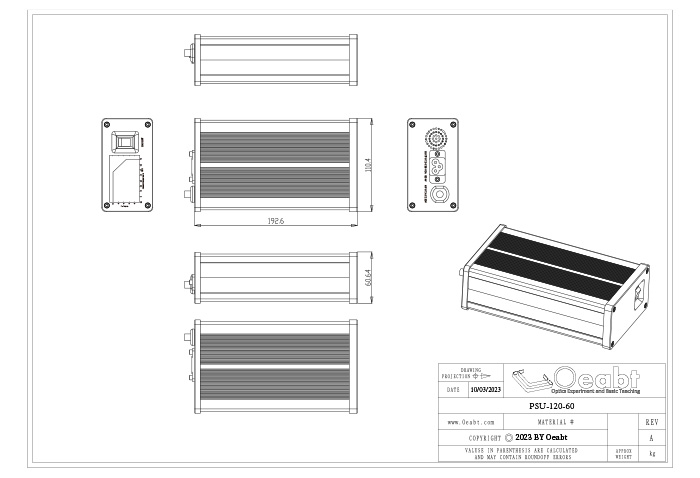

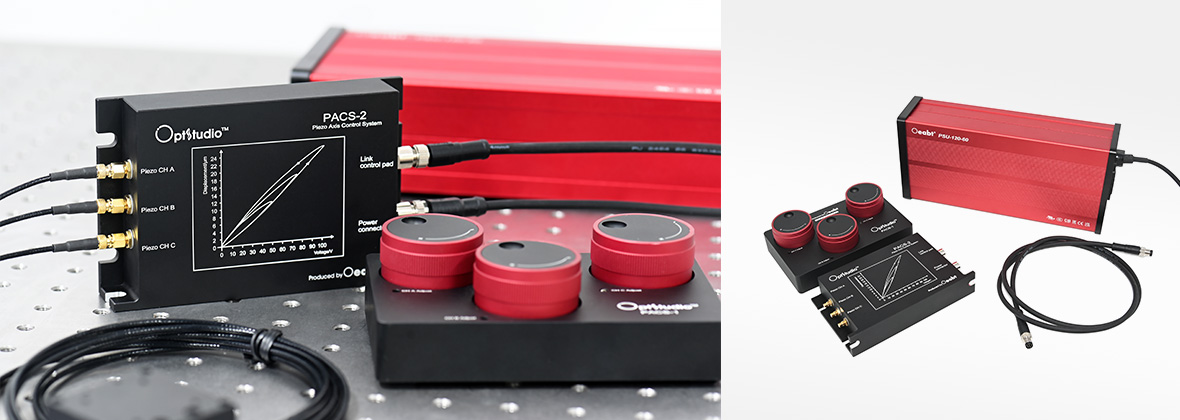

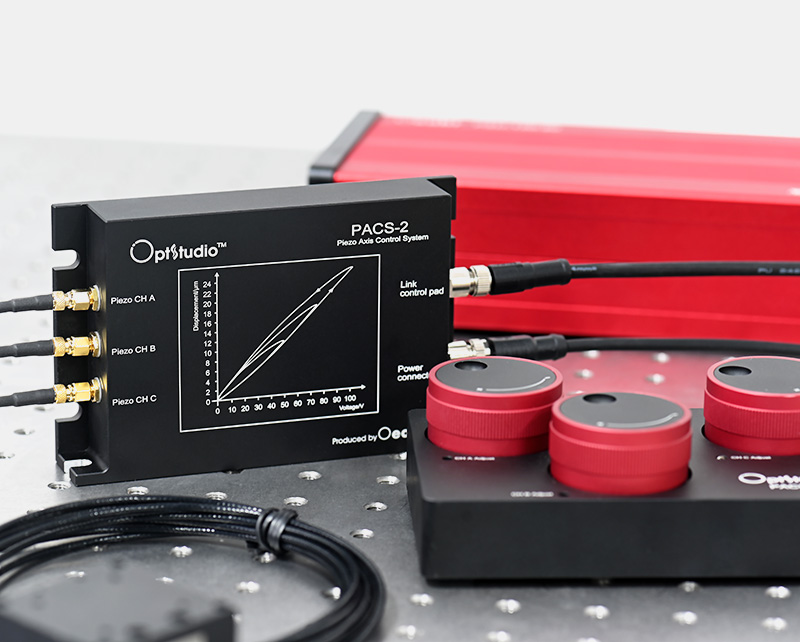

（4）一套：PACS-2三路PZT控制器、PACS-1操作手柄盒、PSU-120-60开关电源、M8航空插线缆*1m。
