低漂移系列
Low drift series
• 斜面镀反射膜，实现前表面反射；
• 表面是一个直角三角形，其中两个边之间的夹角为90度；
• 将入射光线转向90°，使原本水平方向的光线转向垂直方向；
• 直角边尺寸：25.4mm；
直角反射镜基体是等腰直角三棱柱，其中两个边之间的夹角为90°，而斜面的外表面是反射面，镀有宽带介质膜。
| 材料 |
K9光学玻璃 |
| 镀膜 | 普通铝膜+保护 |
| 适用波长 | 400-800mm |
| 表面面型 |
λ/4@633nm |
| 角度误差 |
±30’ |
| 尺寸公差 |
±0.1mm |
| 塔差 |
＜10’ |
| 表面光洁度 |
40/20-60/40 |
| 倒边 |
0.2*45° |
| 型号 | 尺寸 | 透过率 |
|
RPM-25.4 |
25.4*25.4*25.4mm |
＜90% |

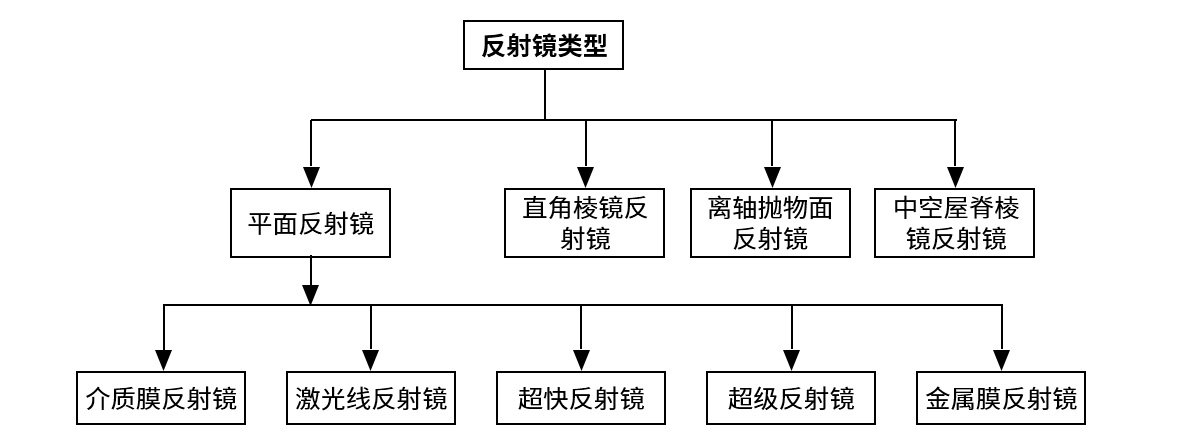

☑反射镜知识点

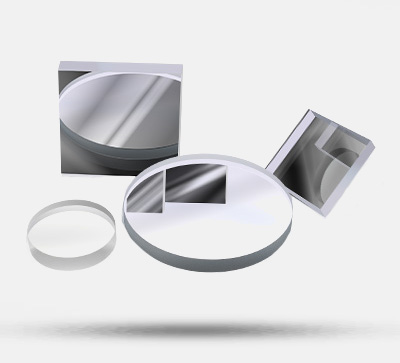

一、平面反射镜
1、介质膜反射镜：在光学元件表面镀多层介质膜，使得某一波段干涉叠加，从而增强反射率。介质膜反射率较高，可在宽波长谱区使用，膜没有对光的吸收，膜较硬不易受损，适用于多波长激光的光学系统。该类反射镜膜层较厚，角度敏感，成本较高。
2、介质膜反射镜：激光线反射镜的基片材料为紫外熔融石英，其表面的高反射膜为Nd:YAG介质膜，采用电子束蒸镀和离子辅助沉积的工艺镀制而成。相较K9材质，紫外熔融石英具有更好的均匀性和更低的热膨胀系数，使其特别适合应用于紫外到近红外波段，高功率激光和成像领域。
3、超快反射镜：超快反射镜的基片材料为熔融石英，其表面的高反射膜为低群延迟色散介质膜，采用离子束溅射（IBS）的工艺镀制而成。熔融石英具有更低的热膨胀系数和极高的热震动稳定性，使其特别适用于高功率飞秒脉冲激光和成像领域。
5、金属膜反射镜：金属膜反射镜非常适用于宽谱光源光路偏转，其在宽谱范围内具有较高的反射率。金属膜在高湿度环境中很容易被氧化变色或脱落，因此金属膜反射镜一般在其表面镀一层二氧化硅保护膜，用于隔绝金属膜与空气直接接触，避免金属膜被氧化影响光学性能。

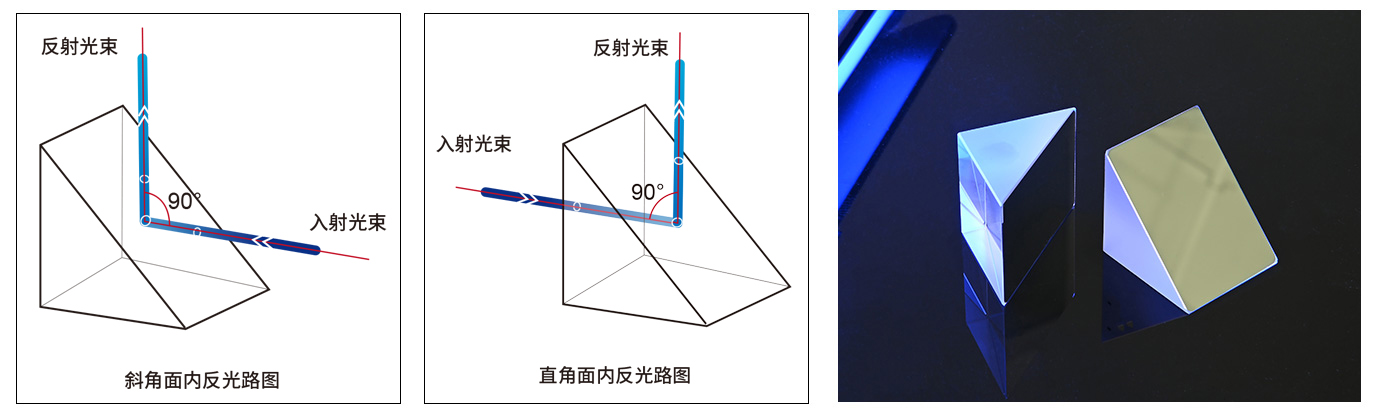

二、直角棱镜反射镜
通常直角边镀增透膜，斜边镀反射膜。直角棱镜本身有较大的接触面积以及有45°、90°这样典型的角度，所以，和普通的反射镜相比，直角棱镜更容易安装，对机械应力具有更好的稳定性和强度。

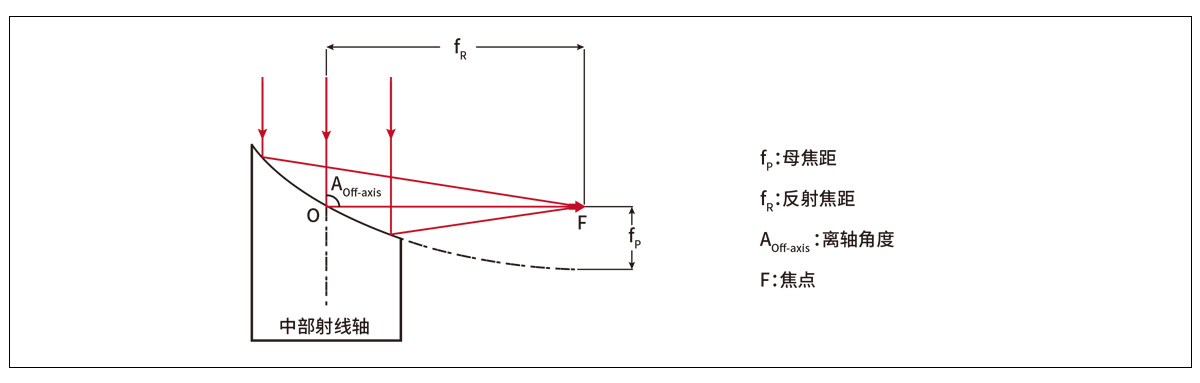

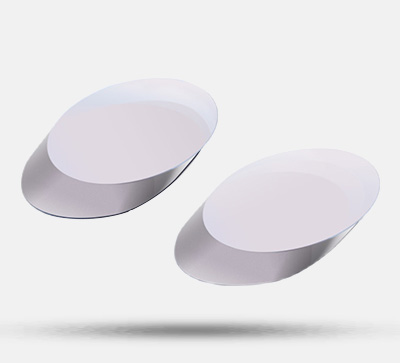

离轴抛物面反射镜是表面反射镜，其反射表面是母抛物面中截取的一部分。利用离轴抛物面反射镜可以聚焦平行光束或准直点光源，其离轴设计可以使焦点从光路中分离出来。与透镜相比，使用离轴抛物面反射镜不会产生球差、色差，且不会引入相位延迟和吸收损耗，非常适用于飞秒脉冲激光器。

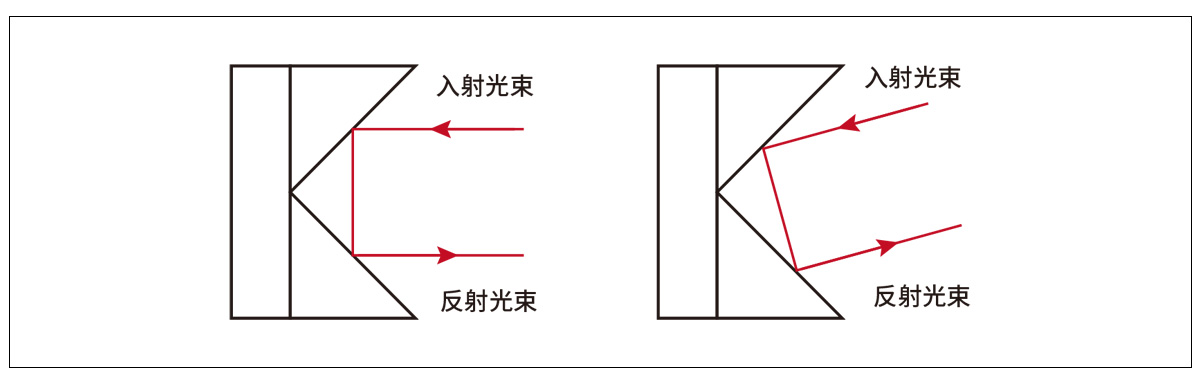

四、中空屋脊棱镜反射镜
中空屋脊棱镜反射镜是由两块直角棱镜和一块长方形基片构成，材质为Borofloat。Borofloat材料具有极高的表面平整度和良好的光学性能，在整个光谱范围内具有优越的透光性和极低的荧光强度。同时直角棱镜斜面上镀有带金属保护层的银膜，在可见光和近红外波段都具有高反射率，两个棱镜的斜面相对放置，且二面角成90±10 arcsec。中空屋脊棱镜反射镜可以反射从外部入射到棱镜斜边的光，与平 面反射镜不同之处是反射光线仍然和入射光线平行，避免了光束干涉的影响，比手动调节两个反射镜实现要精确。

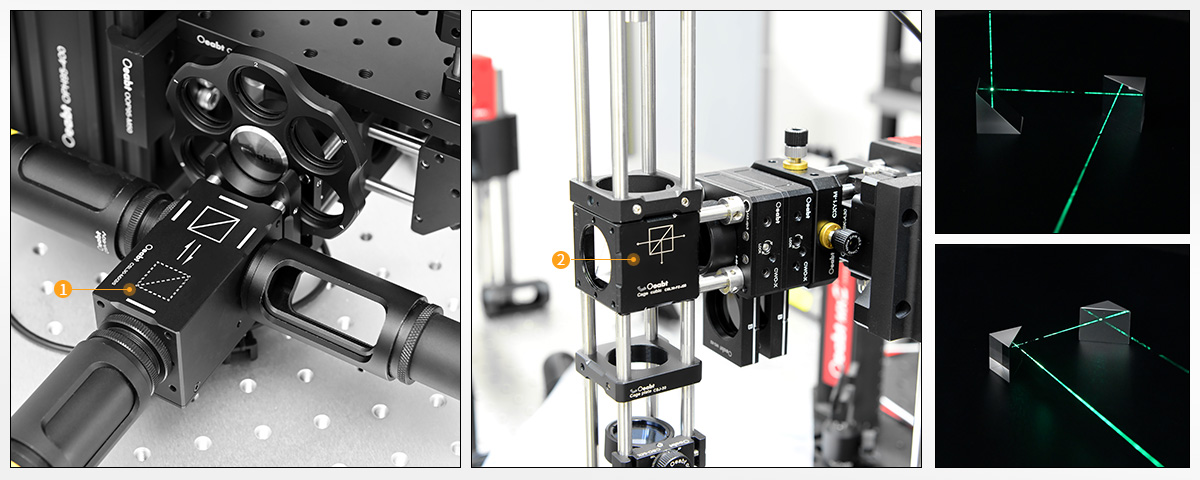

（1）直角反射镜基体是等腰直角三棱柱，其中两个边之间的夹角为90°，而斜面的外表面是反射面，镀有宽带介质膜。使用时，使反射面与工作平面垂直或呈45°，可将光线转折90°用于偏移光束或组合/分离光束。
CSL30-MX系列 点击购买> CSL30-M2系列 点击购买>
• 斜面镀反射膜，实现前表面反射； 表面是一个直角三角形，其中两个边之间的夹角为90度； 将入射光线转向90°，使原本水平方向的光线转向垂直方向； 直角边尺寸：25.4mm；

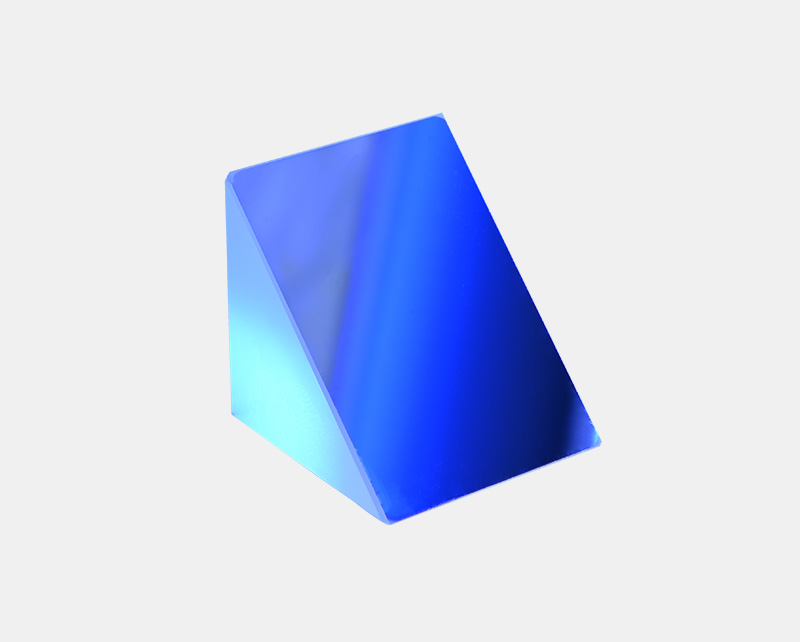

RPM-25.4 直角反射镜
