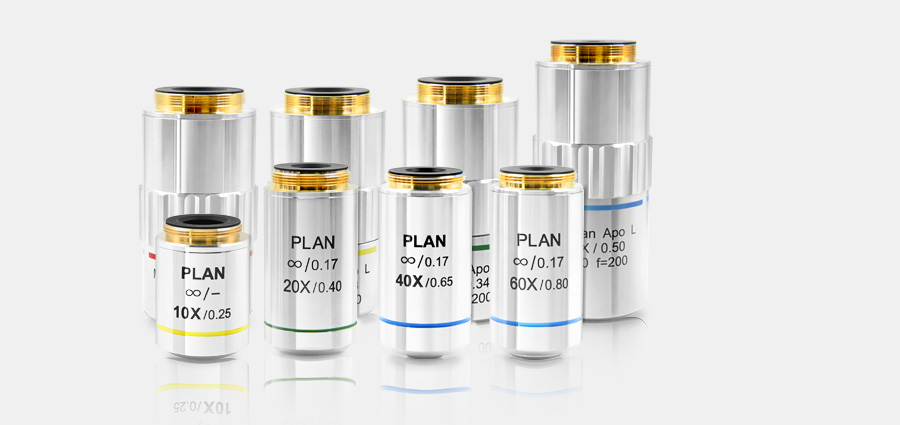

MOP系列 显微成像物镜

产品推荐

首页 > 产品中心 > 显微成像 > MOP系列 显微成像物镜
参数规格 技术说明 组装 应用举例
产品说明

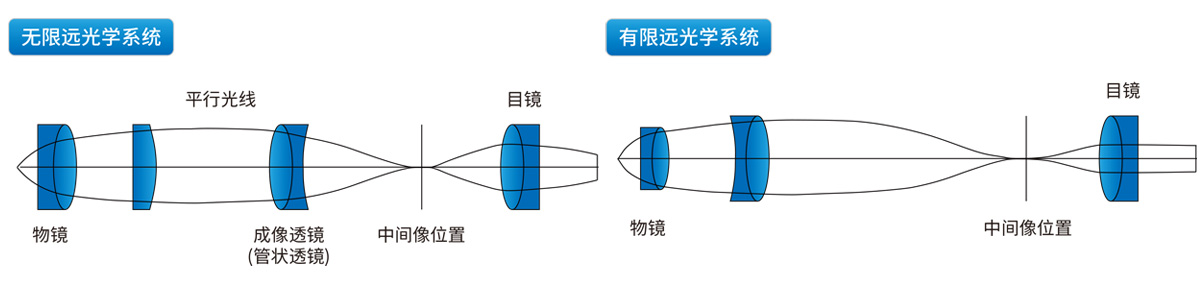

无限远校正平场(全复)平场消色差设计;

显微放大成像或聚焦光线的理想选择;

设计在物镜和样品或盖玻片介质为空气的干式物镜;

放大倍数5倍-60倍不等,能够实现不同倍数和分辨率的成像效果;

MOP系列物镜螺纹:RMS(0.800”-36),即20.32*0.706mm;

MOPL系列物镜螺纹:M26*0.705mm;


型号 MOP10X MOP20X MOP40X MOP60X
放大倍数(Magnification)
10X
20X 40X 60X
数值孔径NA(mm)
0.25 0.40 0.65 0.80
工作距离WD(mm)
15.86 1.04 0.67 0.50
焦距f(mm)
18 9 4.5 3
分辨率R(μm)
1.34 0.83 0.51 0.41
焦深DF(μm)
4.4 1.72 0.65 0.43
物方视场on object(mm)
2.5 1.25 0.62 0.40
像方视场on image(mm)
25 25 25 25
盖玻片厚度(mm)
/ 0.17 0.17 0.17
镜体规格(mm)
∅24*31 Ø24*45
Ø24*46
Ø24*46
重量(g)
68.6 95.4
88.1
92.1
适用波长 400-700nm
螺纹类型
RMS(0.800”-36),即20.32*0.706mm
材质
铜制镜体,表面镀铬



型号 MOPL5X MOPL10X MOPL20X MOPL50X
放大倍数(Magnification)
5X
10X 20X 50X
数值孔径NA(mm)
0.14 0.28 0.34 0.5
工作距离WD(mm)
33.61 33.4 29.56 18.9
焦距f(mm) 40 20 10 4
分辨率R(μm)
2.2 1.2 0.8 0.7
焦深DF(μm)
14.03 3.50 2.68 1.19
物方视场on object(mm)
5 2.5 1.25 0.5
像方视场on image(mm)
25 25 25 25
盖玻片厚度(mm)
/ / / /
镜体规格(mm)
Ø34*61.4 Ø36*61.6
Ø36*65.4
Ø36*76.1
重量(g)
302 302
352
336
                          适用波长
400-700nm
螺纹类型
M26*0.705
材质
铜制镜体,表面镀铬

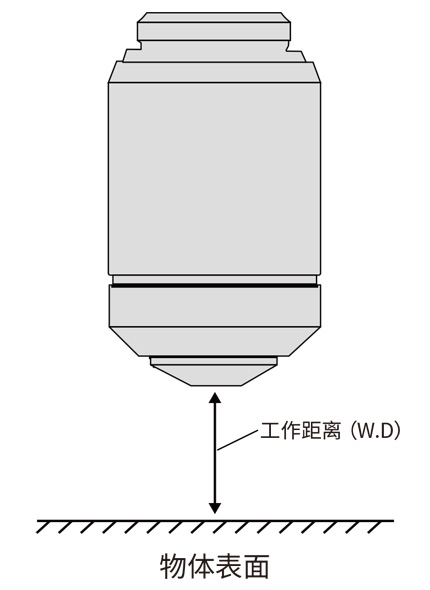

示意图
通用参数

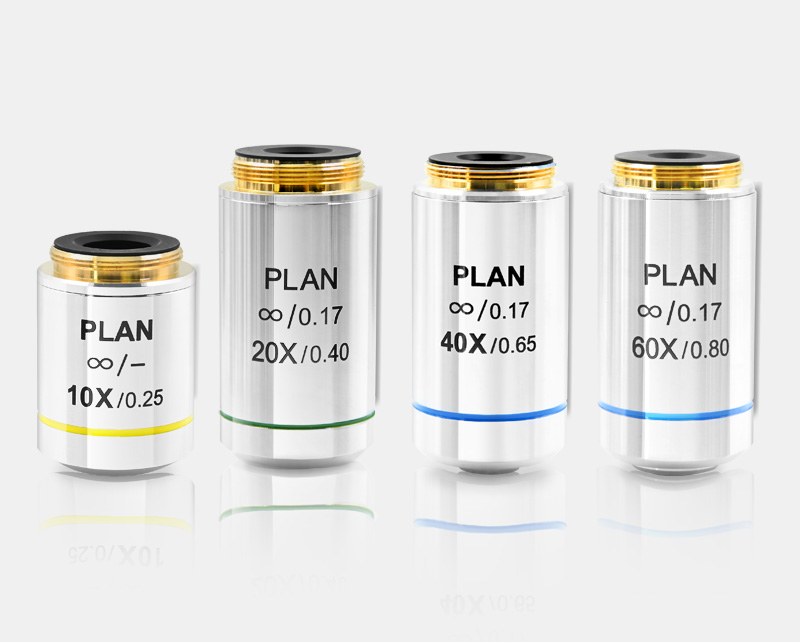

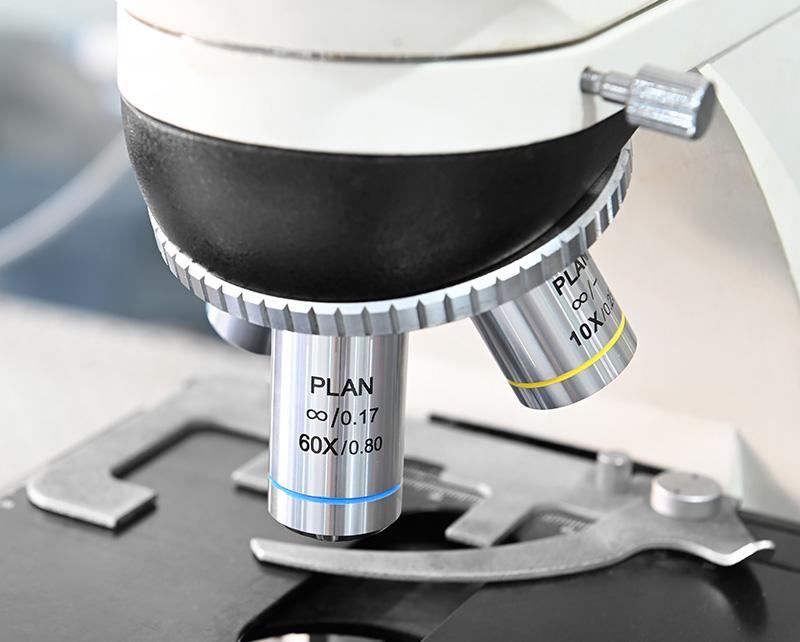

MOP系列 平场消色差物镜

无限远校正平场(全复)平场消色差设计;

显微放大成像或聚焦光线的理想选择;

设计在物镜和样品或盖玻片介质为空气的干式物镜;

放大倍数5倍-60倍不等,能够实现不同倍数和分辨率的成像效果;

MOP系列物镜螺纹:RMS(0.800”-36),即20.32*0.706mm;

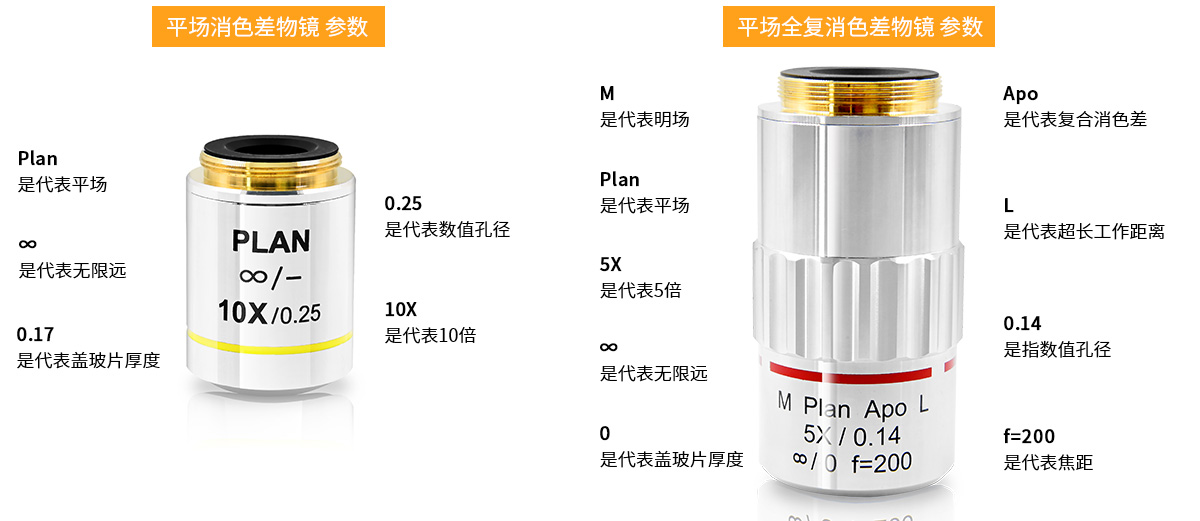

平场消色差物镜外壳上标有“PLAN”,采用多镜片组合的复杂结构,有效地校正了像散和场曲,克服了消色差物镜视场清晰度不均匀的问题。平场消色差物镜仍存在剩余色差,如果其垂轴色差在1%以下,可以不配合色差校正补偿目镜使用;如果垂轴色差在1%以上,且在2.5%以下,则需要与补偿目镜配合使用。

型号
规格
工程图
对比
单价
发货日期
购物车

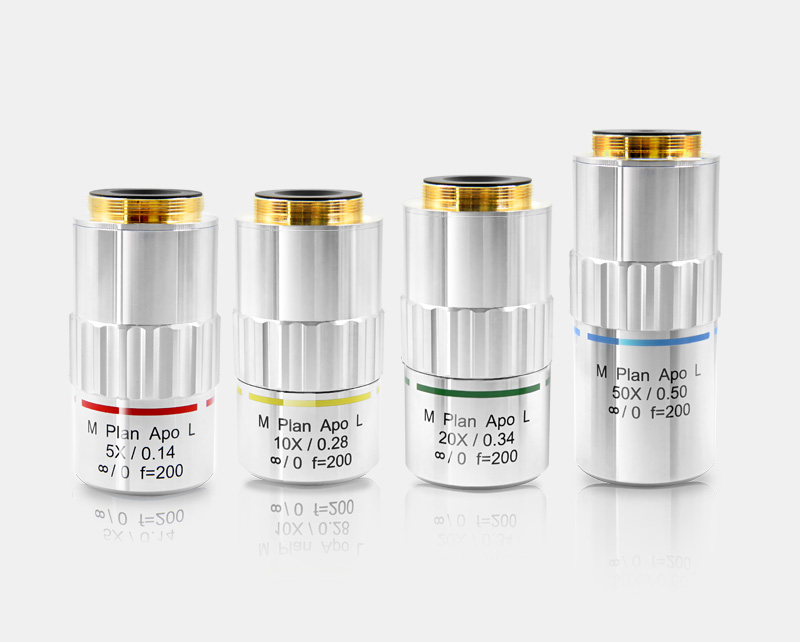

MOPL系列 平场全复消色差物镜

无限远校正平场(全复)平场消色差设计;

显微放大成像或聚焦光线的理想选择;

设计在物镜和样品或盖玻片介质为空气的干式物镜;

放大倍数5倍-60倍不等,能够实现不同倍数和分辨率的成像效果;

MOPL系列物镜螺纹:M26*0.705mm;

复消色差物镜的结构复杂,透镜采用了特种玻璃或萤石等材料制作而成,物镜的外壳上标有“APO”,这种物镜不仅能校正红绿蓝三色光的色差,而且能消除剩余色差,同时能校正红,蓝二色光的球差。由于对各种像差的校正极为完善,比响应倍率的消色差物镜有更大的数值孔径,这样不仅分辨率高,成像质量像质量优秀,而且也有更高的有效放大率。因此,复消色差物镜的性能很高,适用于高级研究镜检和显微照相。观察时应与补偿目镜配合使用,否则图像质量会下降。

型号
规格
工程图
对比
单价
发货日期
购物车
