低漂移系列
Low drift series
• 可调偏转、倾斜立方；
• 提供偏转±2°，倾斜2°的调节范围；

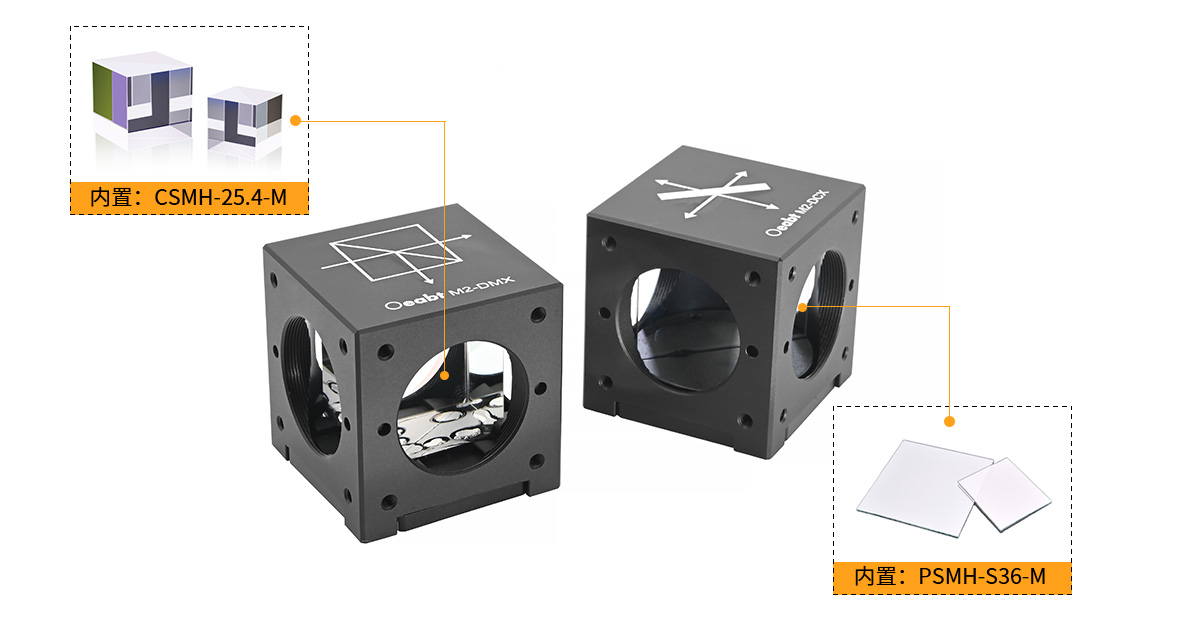

• 预装置件：M2-DMX内置CSMH-25.4-M分光棱镜；M2-DCX内置PSMH-S36-M分光平片；
•

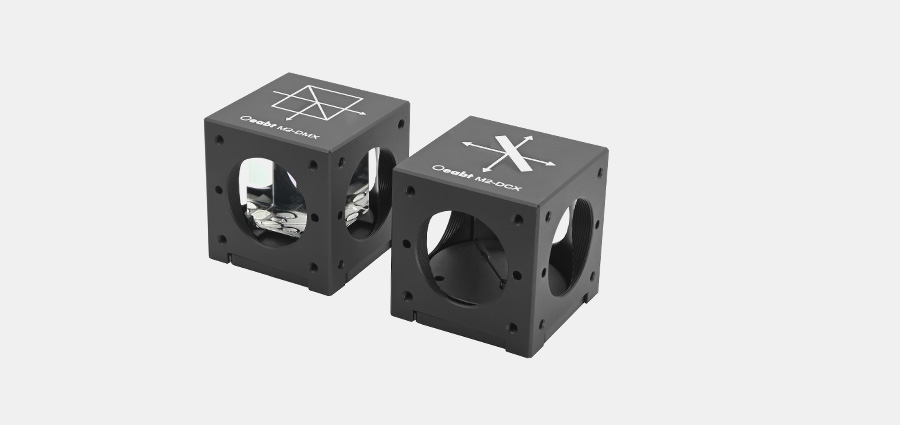

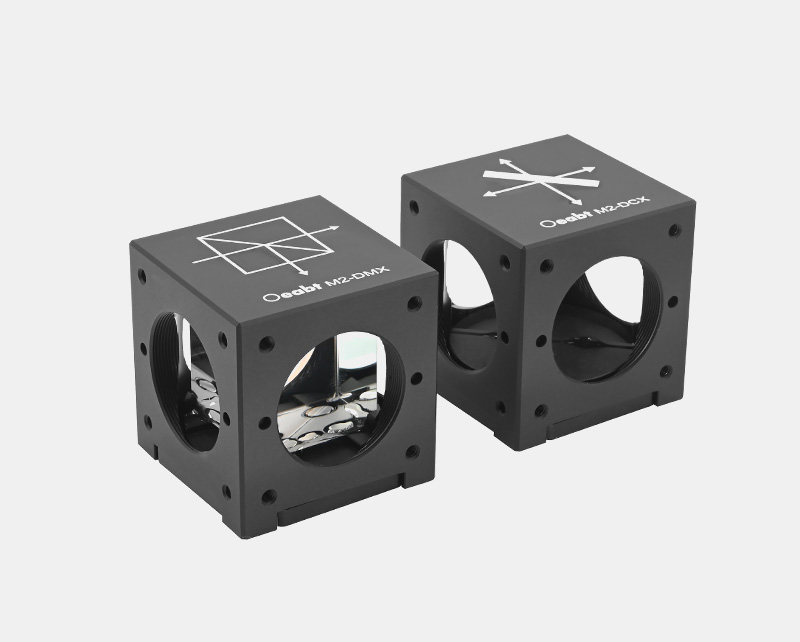

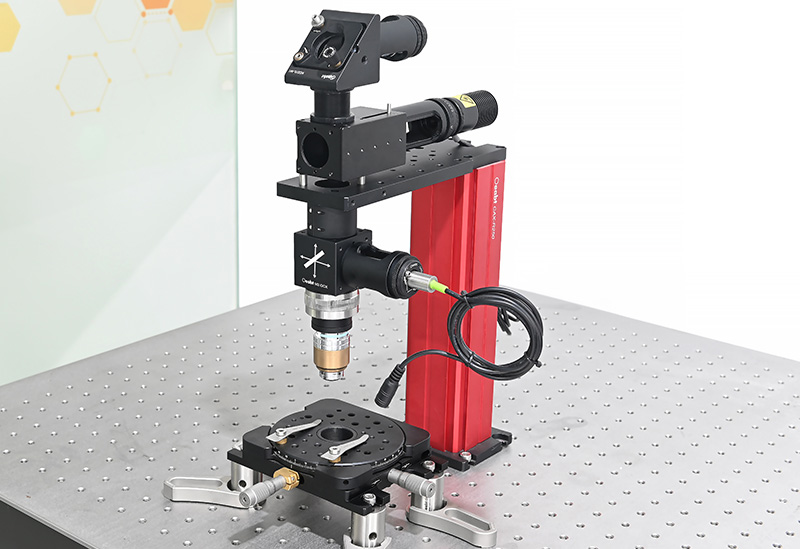

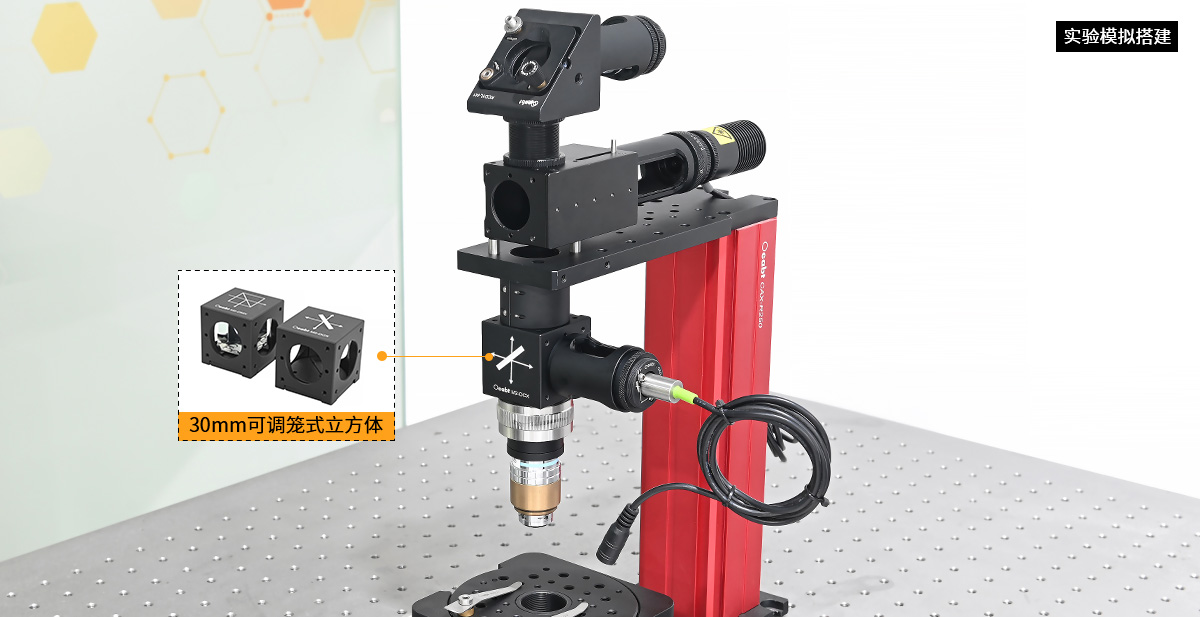

M2-DX系列提供非偏振分光棱镜/平片的已安装版本，兼容30mm笼式系统。
| 型号 |
M2-DMX |
M2-DCX |
| 规格 |
41.0*41.0*42.5mm |
|
| 调节范围 |
偏转±2°，倾斜2° |
|
| 内置元件 |
CSMH-25.4-M非偏振分光棱镜 |
PSMH-S36-M分光平片 |
| 安装镜片 |
边长25mm/25.4mm的棱镜 |
宽≤36mm，高≤30mm和厚≤1.1mm的矩形镜片 |
| 螺孔间距 |
4-40螺孔，间距30*30mm |
|
| 重量 |
105.5g |
70.0g |
| 材质 |
7075铝合金 |
|
（1）M2-DX系列提供非偏振分光棱镜/平片的已安装版本，兼容30mm笼式系统。M2-DMX内置了CSMH-25.4-M非偏振分光棱镜，M2-DCX内置了PSMH-S36-M分光平片。此为成品出售，外壳不单独售卖。
| 元件 | 类型 | 适用波长 | 反射：透过 |
| CSMH-25.4-M | 非偏振分光棱镜 | 400-700nm | 1:1 |
| PSMH-S36-M | 半反半透分光平片 | 400-700nm | 1:1 |

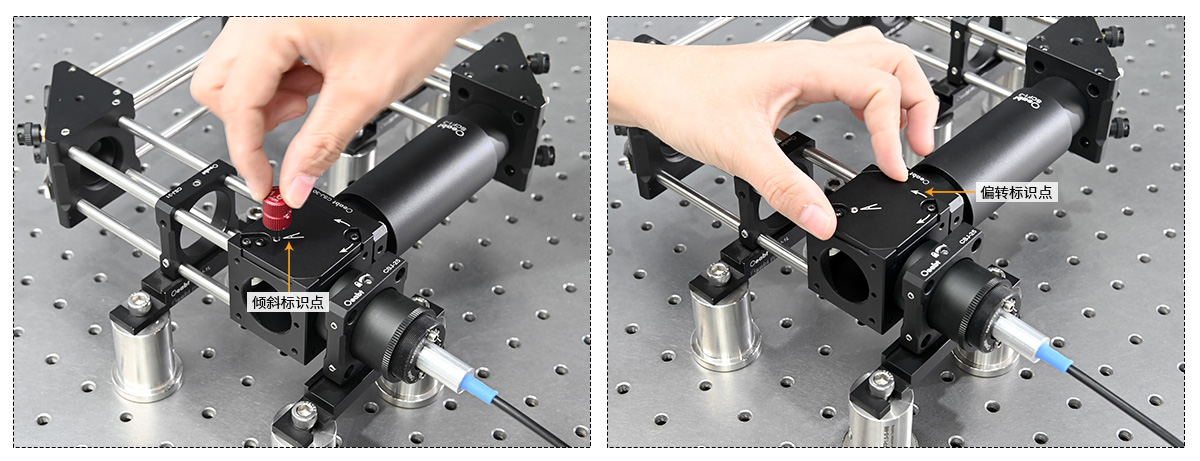

（2）立方提供偏转±2°和倾斜2°的调节范围，手旋扭立方底座调节光元件的偏转角度（双箭头标识点），通过1.6mm六角扳手来驱动立方底部的调节螺丝控制光元件的倾斜角度（角度标识点）。

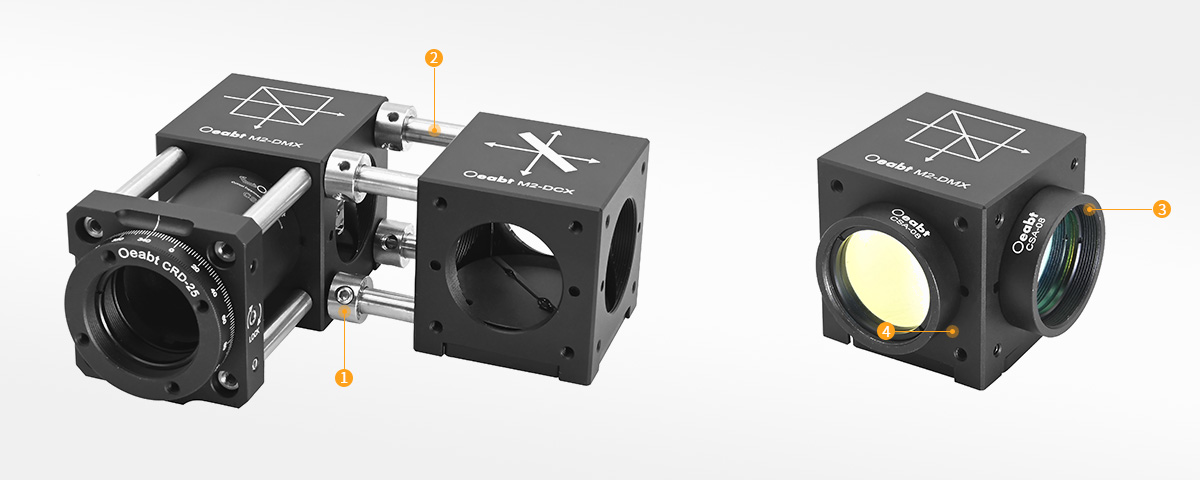

（3）立方体外壳具有4面SM1(1.035”-40)内螺纹，兼容SM1套筒或其它组件。发射和激发滤光片也可安装在短透镜套筒中，连上SM1螺纹端口，集成用于搭建完整的荧光成像滤光装置。

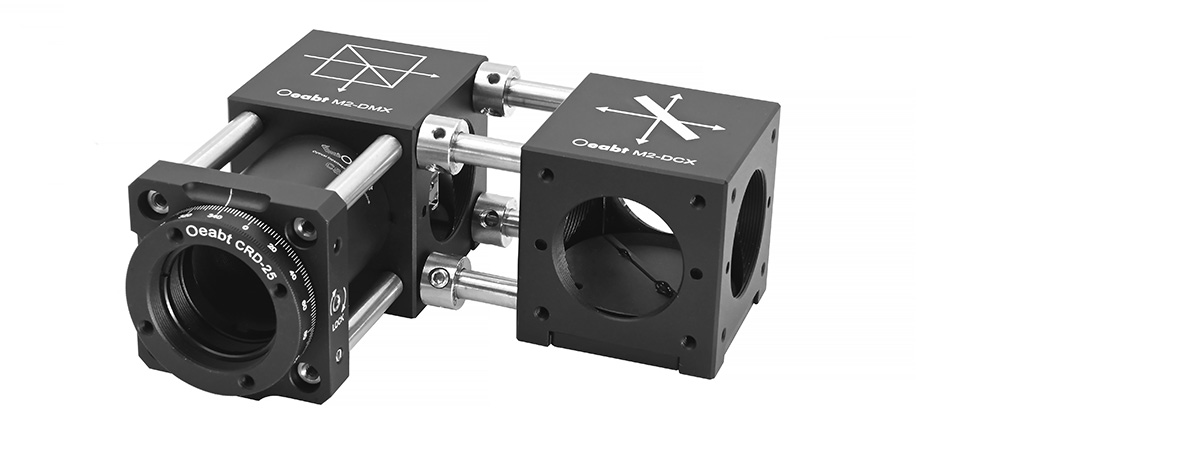

（4）立方体每个面上都有4个4-40的螺孔，可利用PCM-S系列支杆连接集成到30mm笼式系统中。此外，使用M2-CX连接件，可进行立方体之间的层叠连接。
• 可调偏转、倾斜立方；
• 提供偏转±2°，倾斜2°的调节范围；
• 预装置件：M2-DMX内置CSMH-25.4-M分光棱镜；M2-DCX内置PSMH-S36-M分光平片；
•
M2-DX系列 工程图下载
