产品说明

• 顶部面包板可直接安装到95mm主体支架；

• 双位置滑块，可以组合或切换DIY光路；

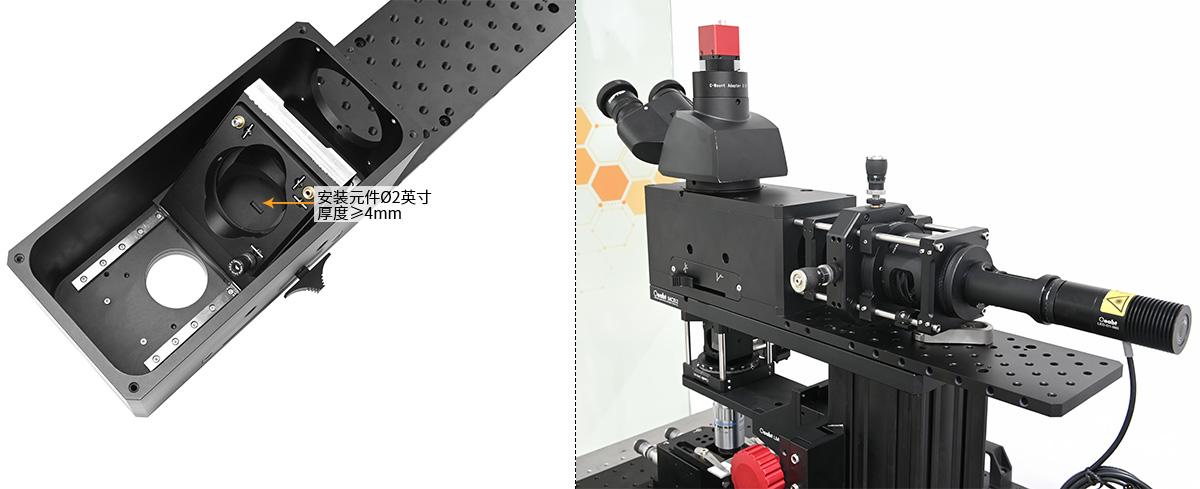

• 内置滑块座，兼容安装Ø2英寸，厚度≥4mm的光元件；

• 后面端口具有SM2螺孔和4处4-40的螺孔，用于60mm笼式系统；

• 顶部和底部分别有Ø53.2mm（D2B）母头燕尾槽和Ø51mm（D2）公头燕尾块，可进行堆叠；

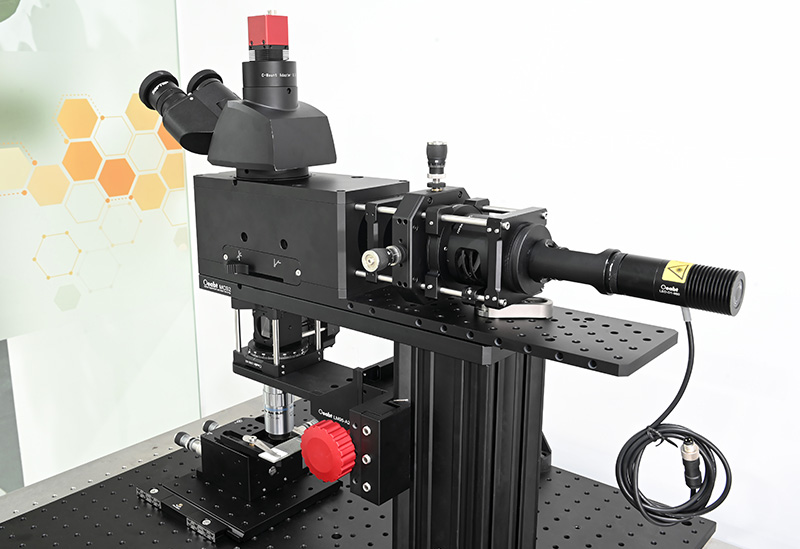

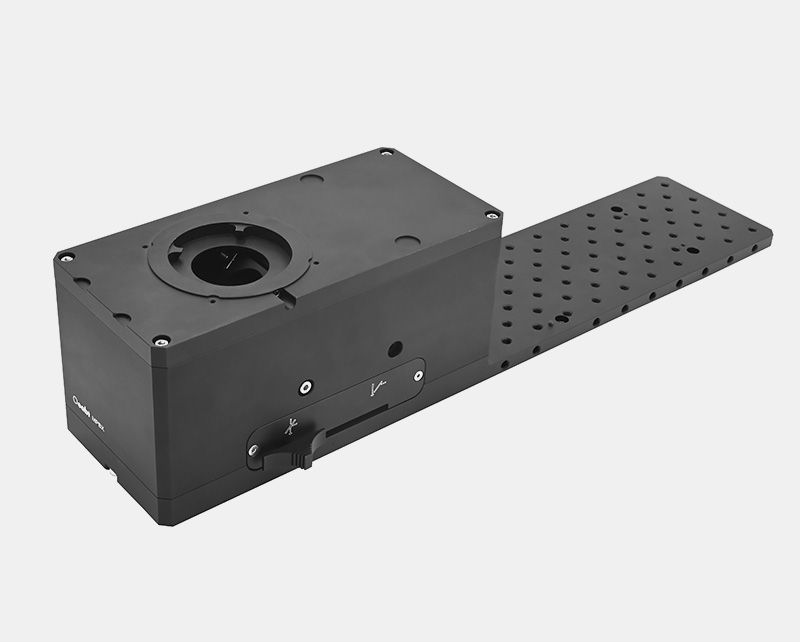

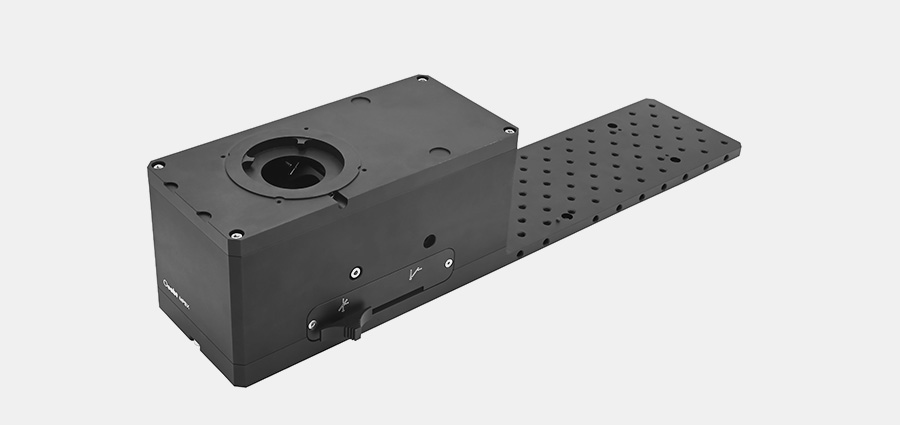

MPBX面包板是用于Oeabt显微成像系统顶部搭建自定义宽场观测装置和落射照明路径，带有双位置滑块座。

型号	MPBX
规格	472.4114.2111.2mm
滑块座	45°安装Ø2英寸，厚度≥4mm光元件
滑块座	SM2（2.035”-40）内螺纹
燕尾类型	【母头】Ø53.2mm、【公头】Ø51mm，α=60°
通光孔径	Ø38.1mm
螺孔类型	外壳后端：SM2(2.035”-40)内螺纹孔；4-404处、间距60mm；台面：M668处、侧面：M6*18处
重量	2913.2g
材质	7075铝合金

示意图

通用参数

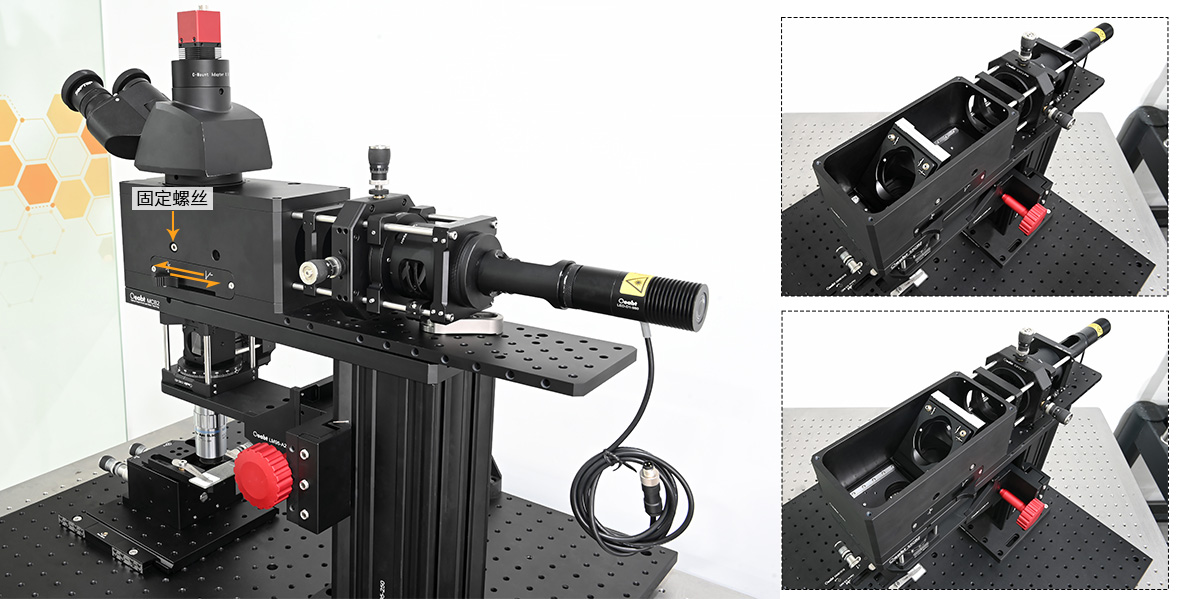

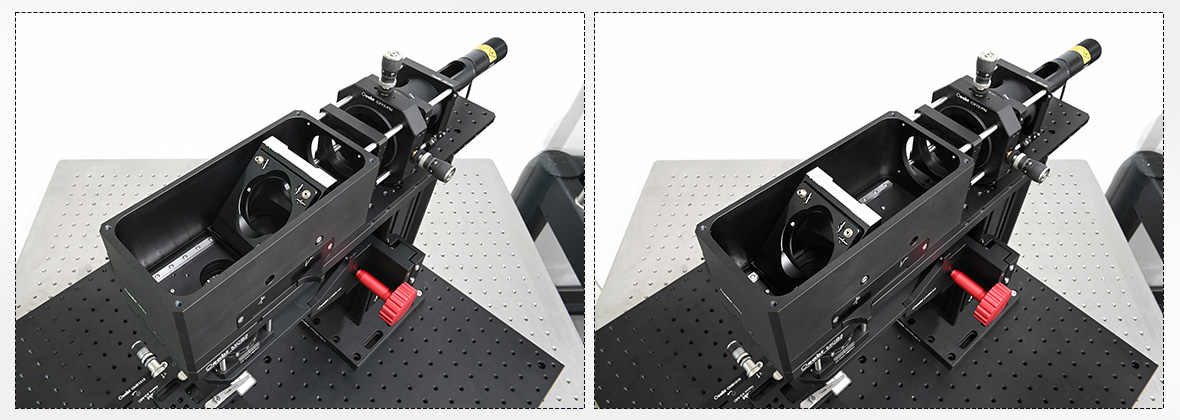

（1）MPBX面包板是用于Oeabt显微成像系统顶部搭建自定义宽场观测装置和落射照明路径，带有双位置滑块座。通过将二向色镜、分束镜或反射镜安装到滑块，用户可以组合或切换宽场观测、落射照明或激光扫描路径。通过2.5mm扳手拧紧内附的固定螺丝，可以将滑块固定在任一位置。图示为固定螺丝安装在靠前的位置。（*露白部分为机加工痕迹，产品是全新，非二次使用产品。如介意慎拍！！）

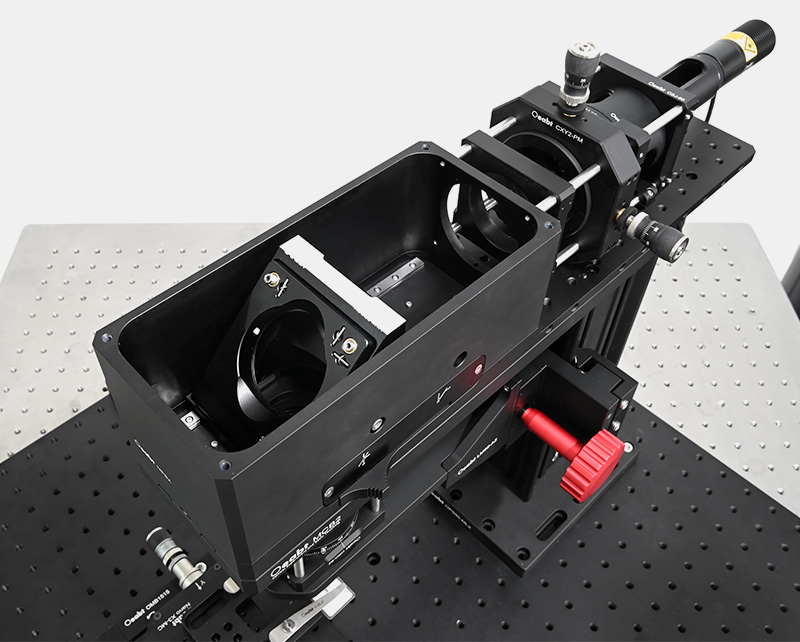

（2）内置滑块座通光孔径为Ø41.9 mm，安装板相对于光轴以45°角安装光元件（厚度≥4mm，Ø2英寸），为其提供±4°的俯仰和倾斜调节。滑块座后面具有SM2(2.035"-40)内螺纹，能够安装透镜套筒系列。

（3）面包板顶部和底部有一个Ø53.2mm（D2B）母头燕尾槽和Ø51mm（D2）公头燕尾块，燕尾中心开有Ø38.1mm的通孔，做成像系统的光轴路径。该燕尾块可将面包板直接连接到显微95mm主体支架上，或用来模块堆叠。

（4）外壳后面端口开有SM2（2.035”-40）内螺纹孔和4处4-40的螺孔，用于60mm笼式系统，支持自搭建光路。延伸的面包板台面、台侧均有M6螺孔阵列。从面板台面测量，光束高度为50mm。利用Ø12mm接杆，可将30mm/60mm笼板定位在这个光束高度，为装置提供了结构支持。

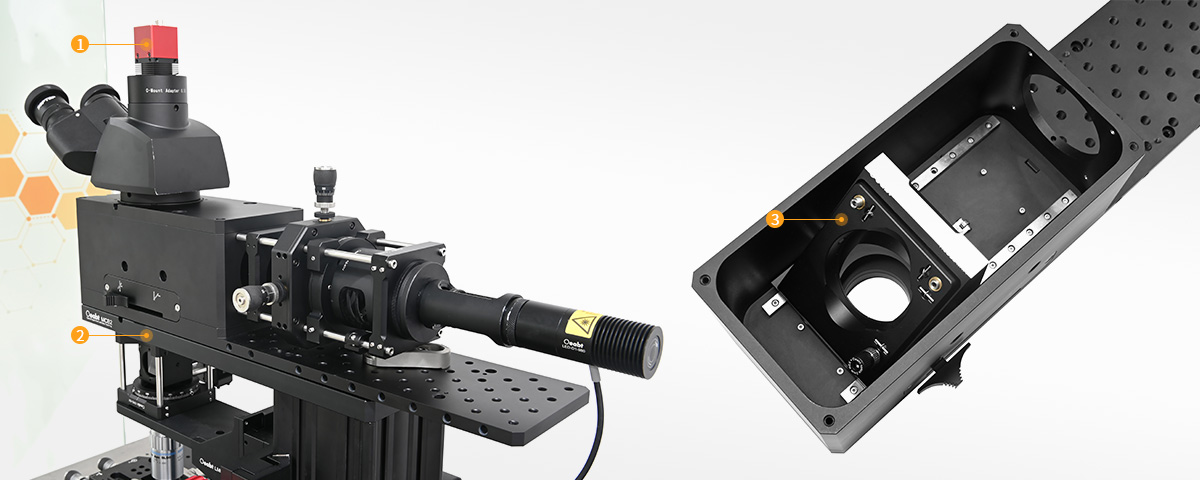

❶OsCam Vision® 科研相机点击购买>

❷MCB1 显微顶部面包板点击购买>

❸KCD2L-M 60mm笼式直角调整架点击购买>

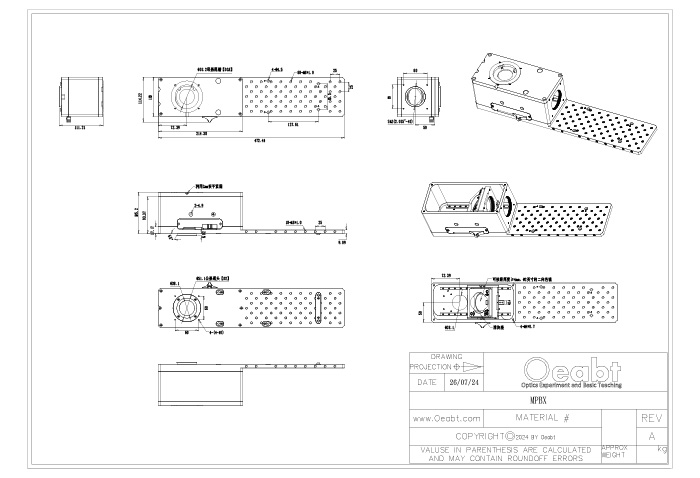

MPBX 工程图下载
