产品说明

• 由热处理的不锈钢制成，热膨胀系数低；

• 胶粘式安装座，无边缘设计适合低入射角反射镜；

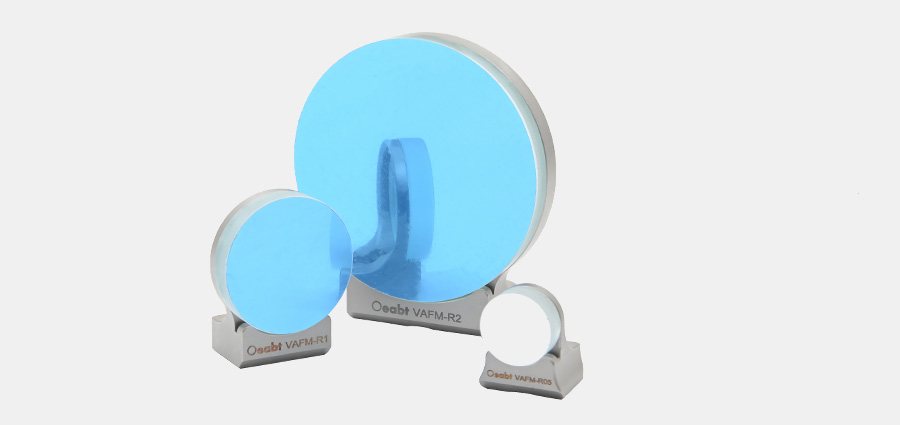

• 兼容Ø1/2、Ø1英寸和Ø2英寸的反射镜安装；

• 带凹槽设计，可大程度地减少波前变形；

针对反射镜优化设计的胶粘式固定安装座，其无边缘设计大成都上减少了反射镜边缘的遮挡问题，能够以较低的入射角使用反射镜.

示意图

通用参数

（1）针对反射镜优化设计的胶粘式固定安装座，其无边缘设计大成都上减少了反射镜边缘的遮挡问题，能够以较低的入射角使用反射镜，使得光学元件能够充分利用反射镜的整个表面，有效减少光束遮挡，非常适合在空间受限的系统使用。

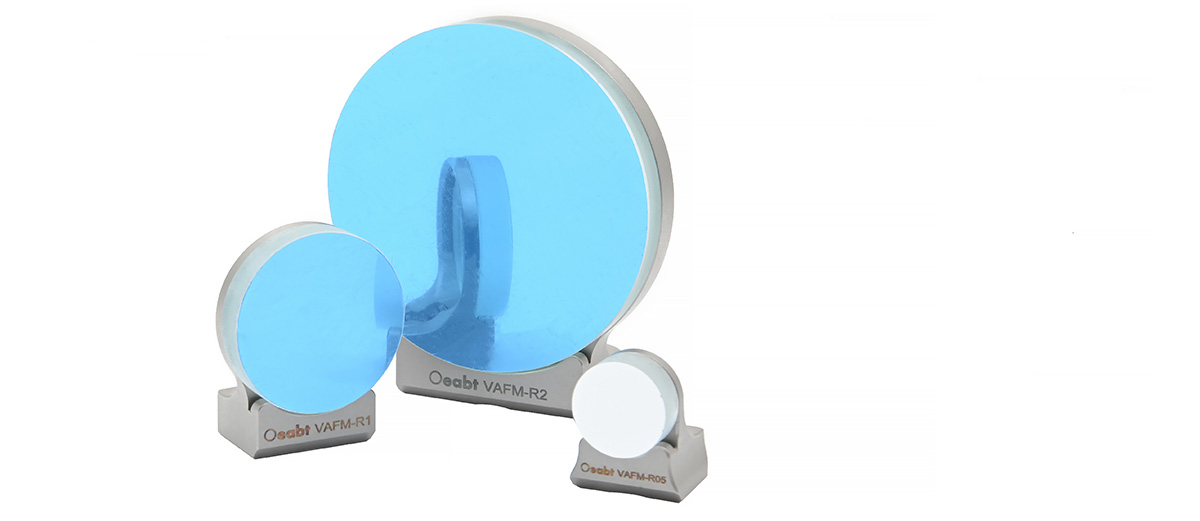

型号	VAFM-R05	VAFM-R1	VAFM-R2
无边缘角度	180°	252°	270°

（180°252°、270°是指安装座的无边缘部分所覆盖的角度范围。这些角度范围描述了安装座顶部（或前端）没有边缘阻挡的区域，也就是说，反射镜的表面在这个角度范围内是完全暴露的，没有被安装座遮挡。）

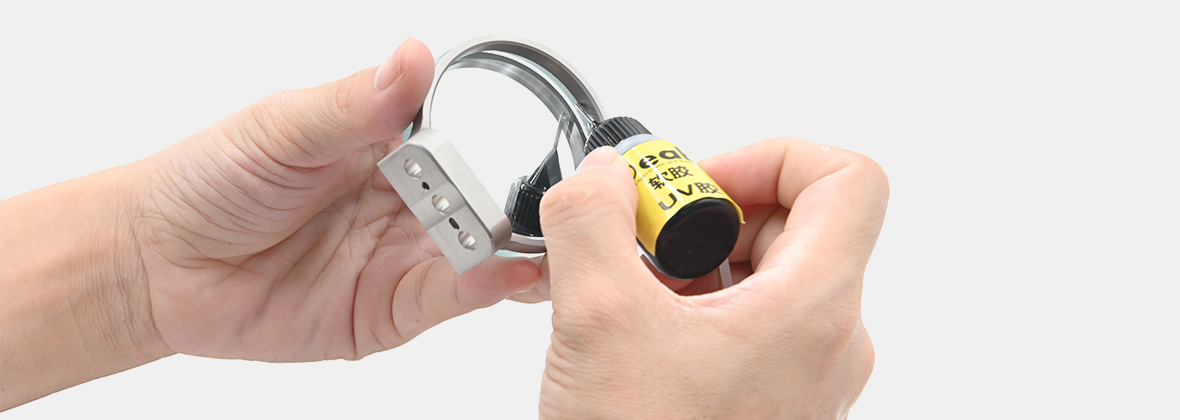

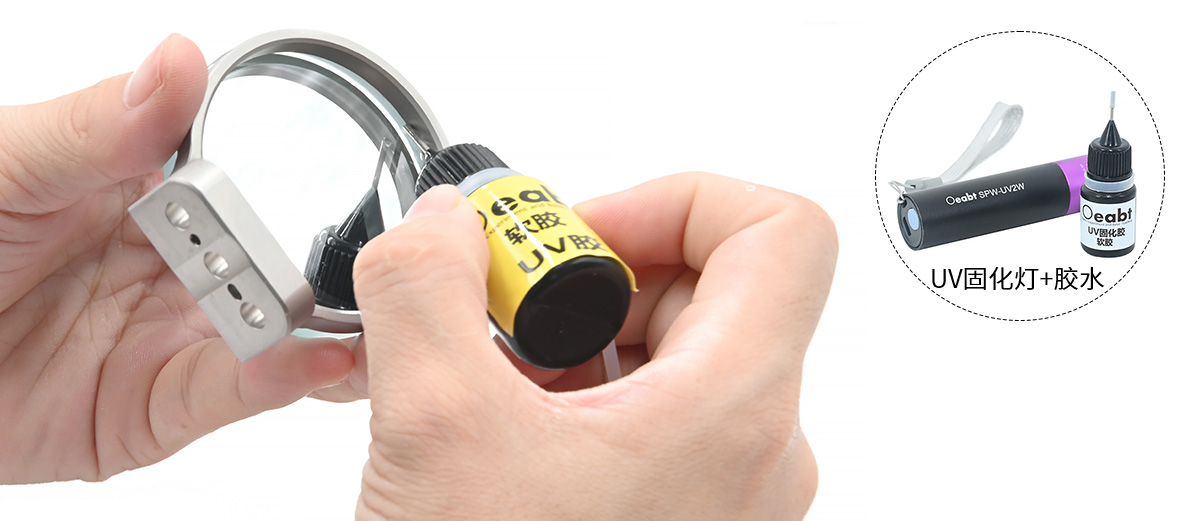

（2）通过使用UV固化胶（需单独购买）将光学元件固定在安装座上，确保了元件的稳定性和表面变形小，减少因机械应力导致的光学畸变，从而为激光腔结构等高要求应用提供最佳的光学性能。

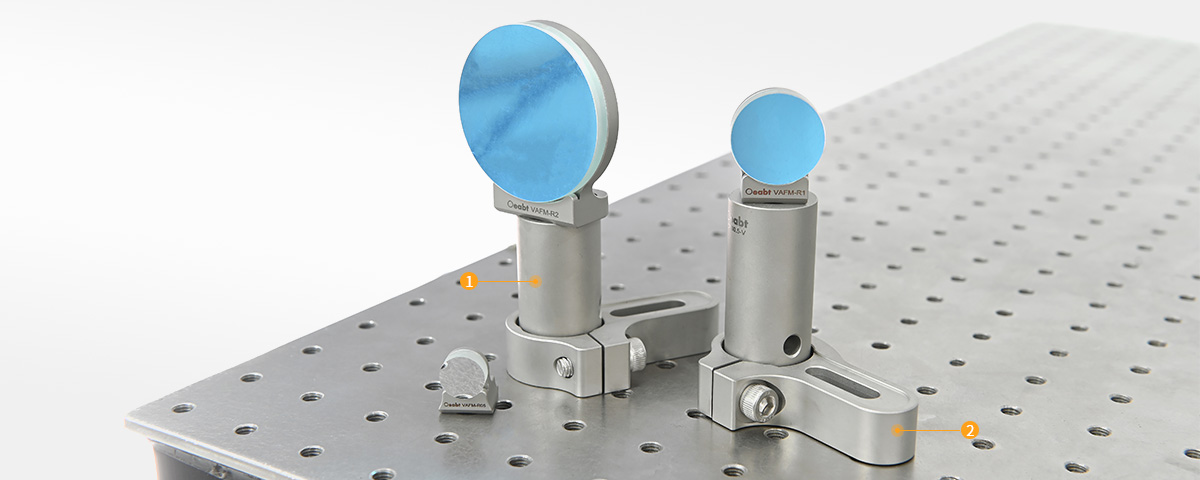

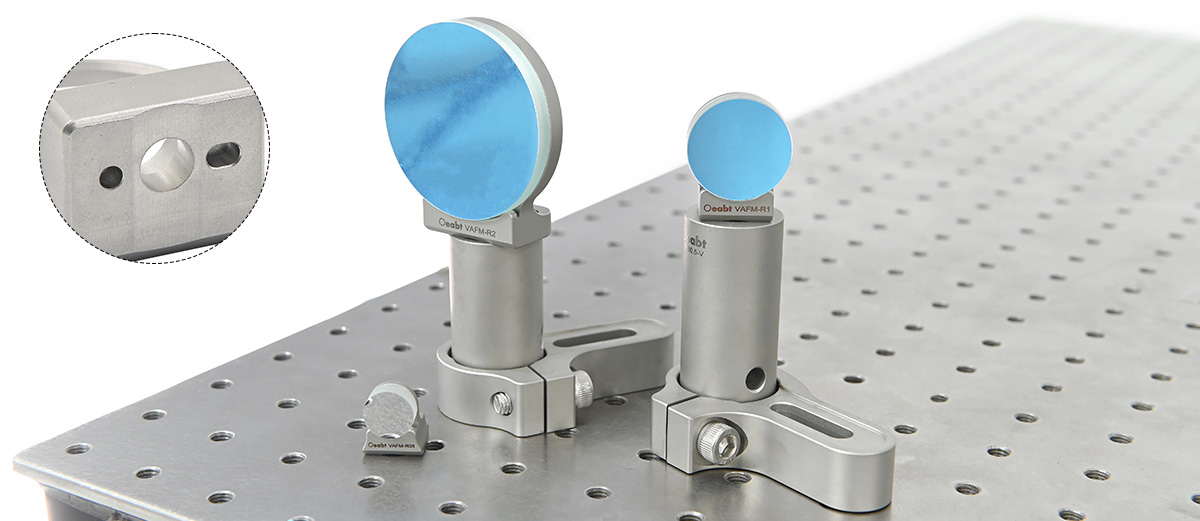

（3）安装座配备了一个或多个M4沉头孔，用于接杆的固定。底部配备了2个Ø2mm的对准销孔（定位销另行购买），便于精确定位和设置安装角度。这一设计尤其适合与CR-V系列低漂移Ø25mm接杆结合使用。

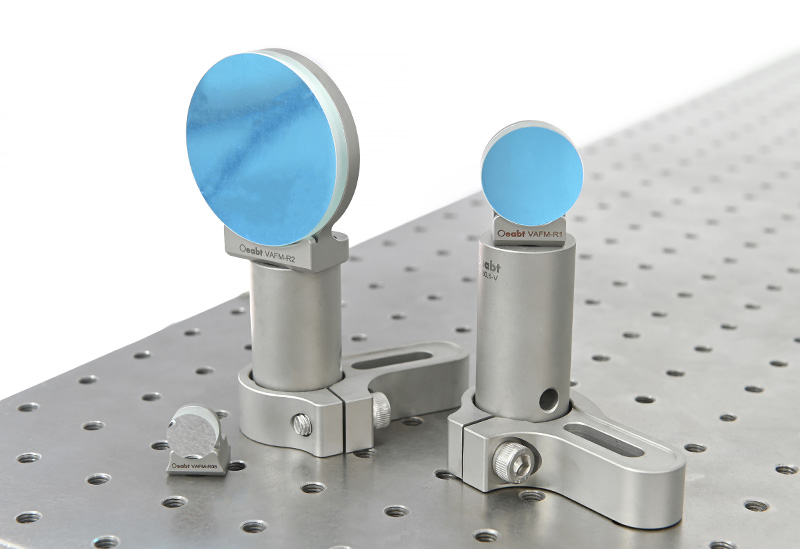

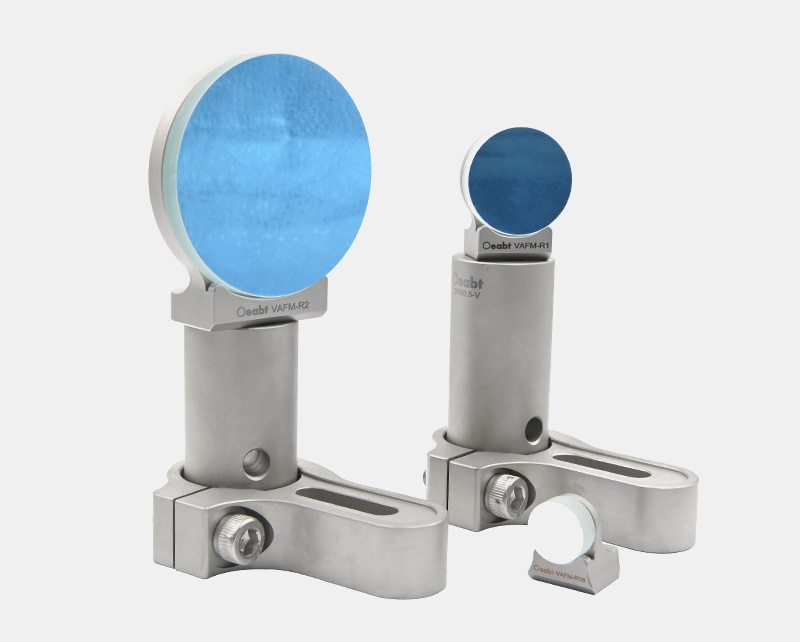

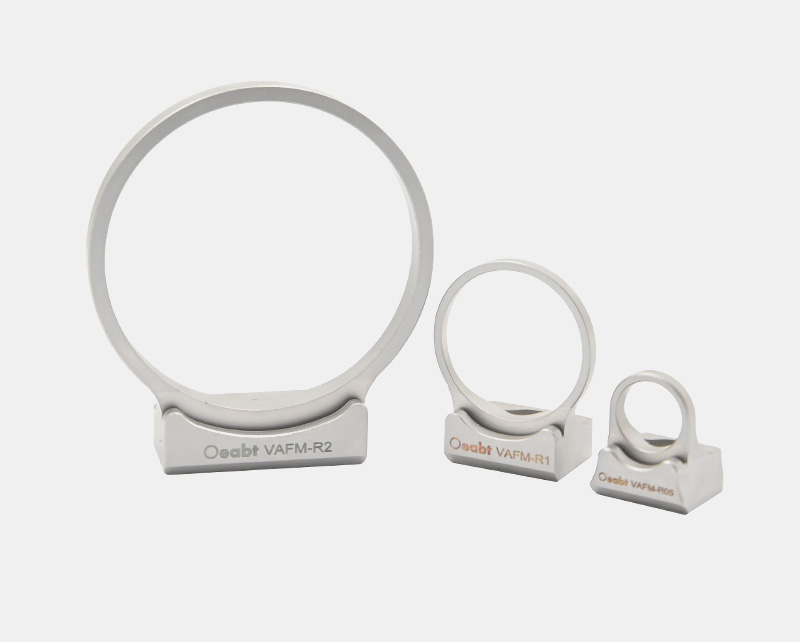

VAFM-R系列胶粘式固定安装座

• 由热处理的不锈钢制成，热膨胀系数低；

• 胶粘式安装座，无边缘设计适合低入射角反射镜；

• 兼容Ø1/2、Ø1英寸和Ø2英寸的反射镜安装；

• 带凹槽设计，可大程度地减少波前变形；

针对反射镜优化设计的胶粘式固定安装座，其无边缘设计大成都上减少了反射镜边缘的遮挡问题，能够以较低的入射角使用反射镜。

型号

规格

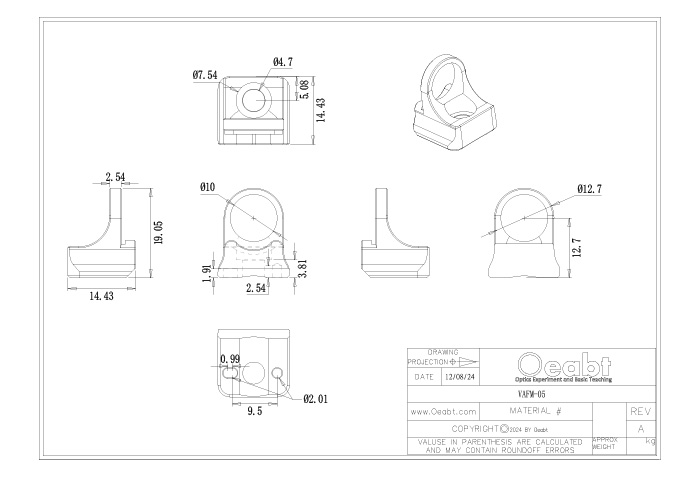

工程图

对比

单价

发货日期

购物车

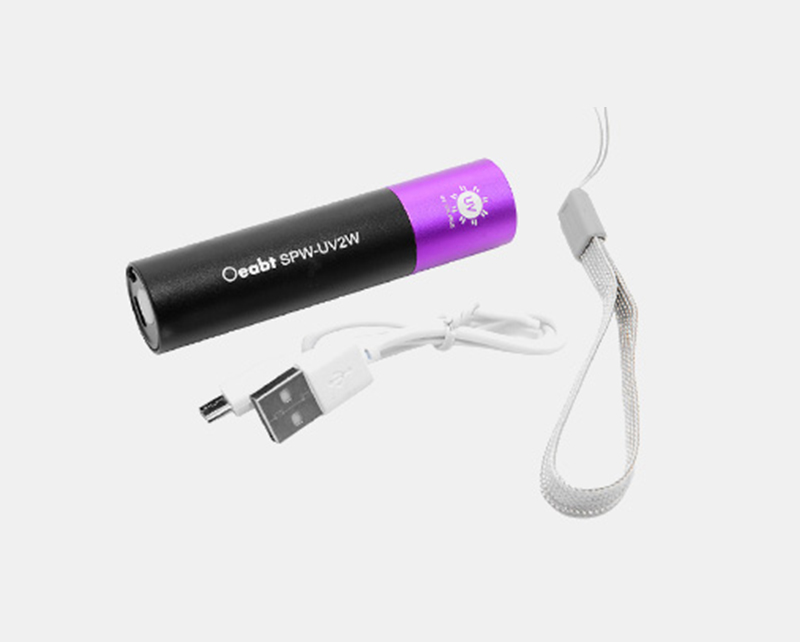

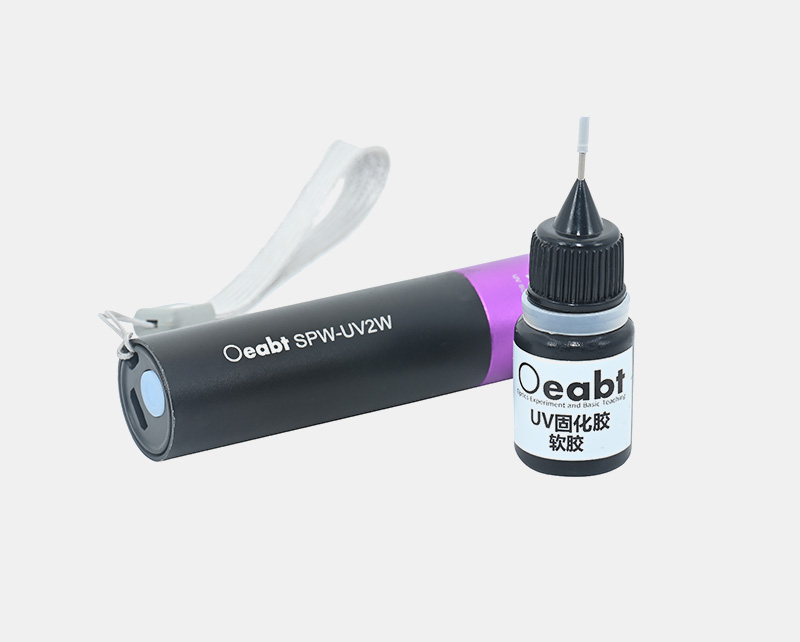

SPW-UV2W UV固化灯+UV胶（瓶装）

• 单档档位，具备常亮和固定频闪两种模式；

• USB接口充电口；

• 使用固化胶将棱镜粘合于安装座上；

一键一档设计，单按压即开启光源，长摁3秒即固定频闪模式。USB接口快速充电，内置大容量锂电池，一次充电可使用3小时，无需更换。请须知：UV胶为分装瓶,容量为2ml左右,非满罐！仅为用户方便购买小分量胶水，粘合使用次数大概为10-15次，介意慎拍！

型号

规格

工程图

对比

单价

发货日期

购物车
