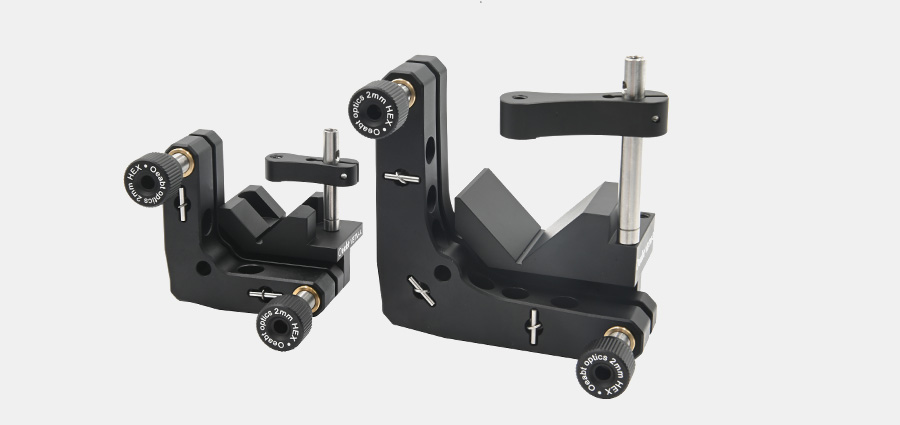

产品说明
• 利用压臂夹持安装圆柱形组件；

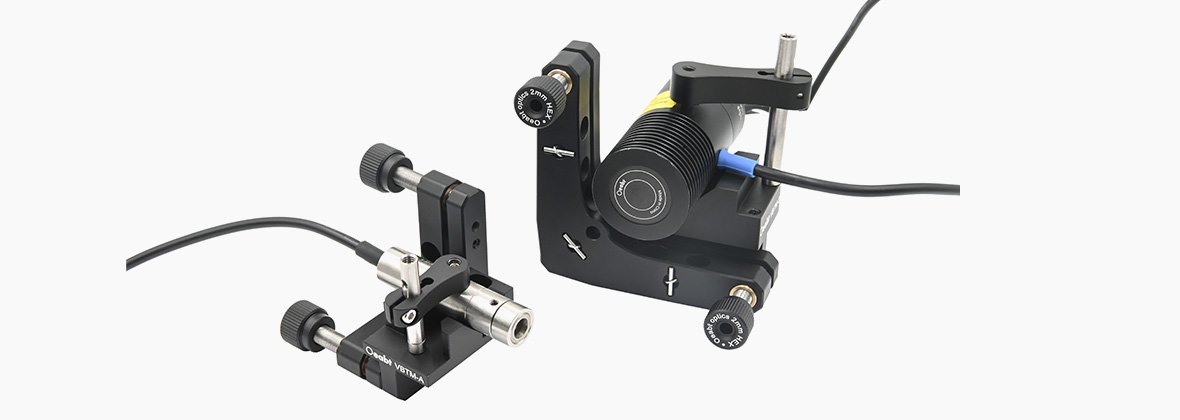

• 可夹持Ø2mm-41.7mm的圆柱形组件，如光纤准直件、激光模组等；
• 提供±4°的俯仰和偏转调节；
• 通过调整接杆位置来实现高度调节；
VBTM系列调整夹架提供±4°的俯仰/偏转调节，M6*0.35的调节螺丝提供了每转0.84°的角度精度。
|
型号 |
VBTM-A |
VBTM-B |
|
规格 |
51.3*38.1*50.4mm（不含调节器） |
78.0*39.6*82.6mm（不含调节器） |
|
夹持直径 |
Ø2~Ø20.8mm |
Ø7.4~Ø41.7mm |
|
调节范围 |
±4°仰俯偏转，0.84°/转 |
|
|
重量 |
96.1g |
196.4g |
|
材质 |
铝合金+不锈钢 |
|

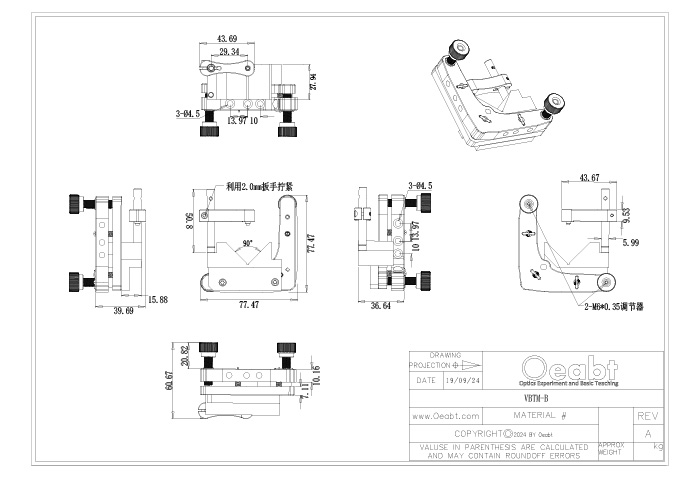

VBTM-B 工程图下载
