产品说明
• 安装夹持方形或矩形光学元件 ；
• 通过尼龙顶丝将厚度≥1mm光学元件固定在前板正面；
• 提供±4°的俯仰/偏转调节；

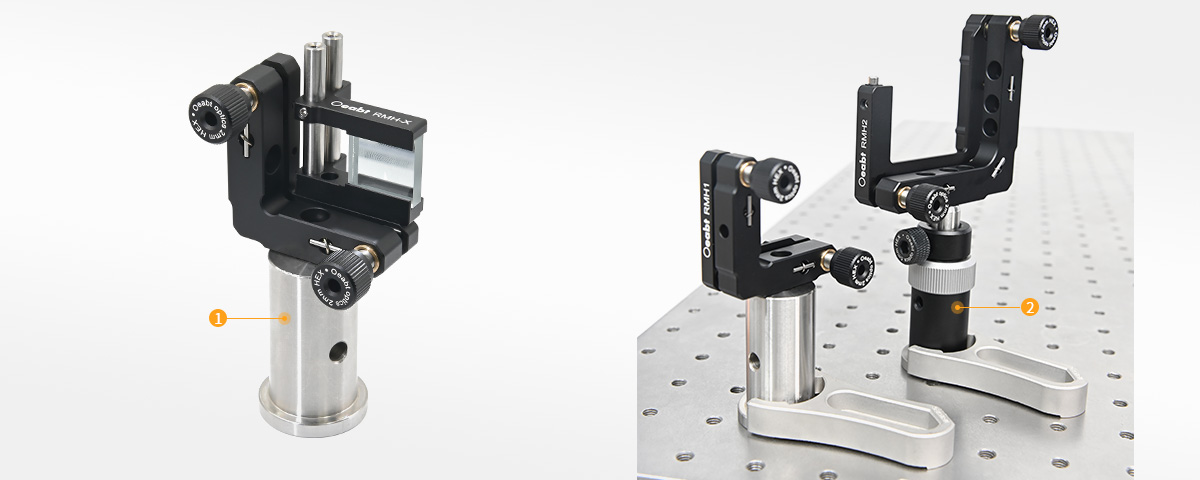

• 提供固定安装1英寸或2英寸的高度选项；

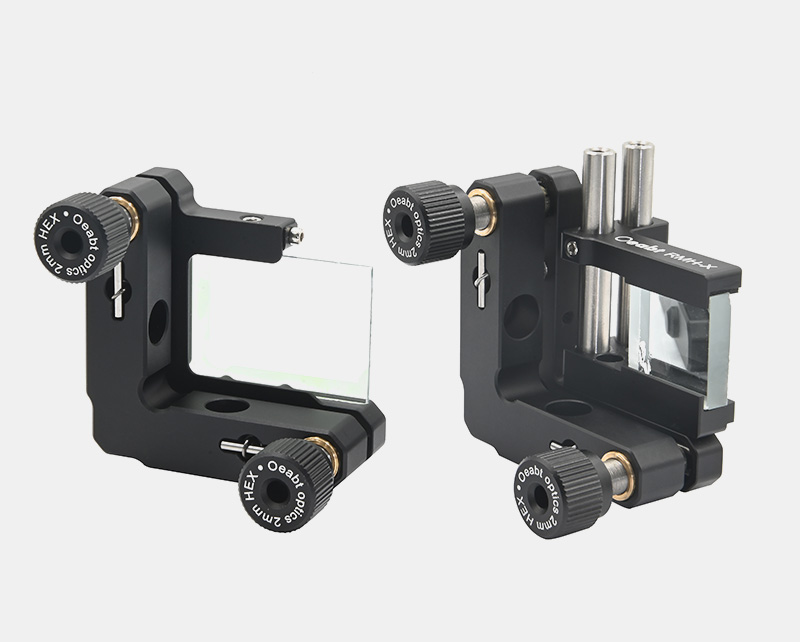

• RMH-X提供高度可调，用于≤32.5mm最宽65mm的矩形元件安装；

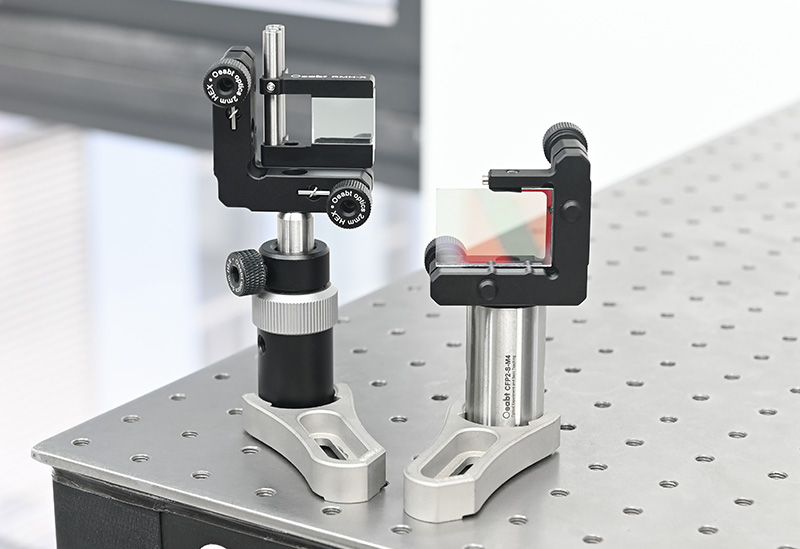

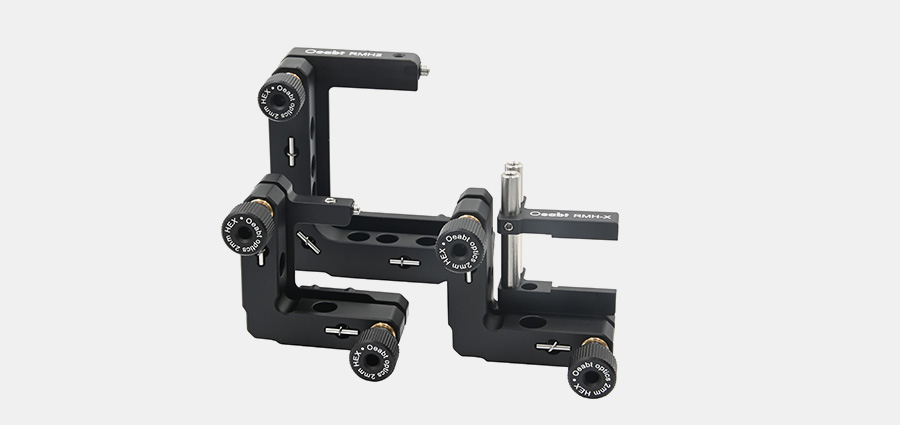

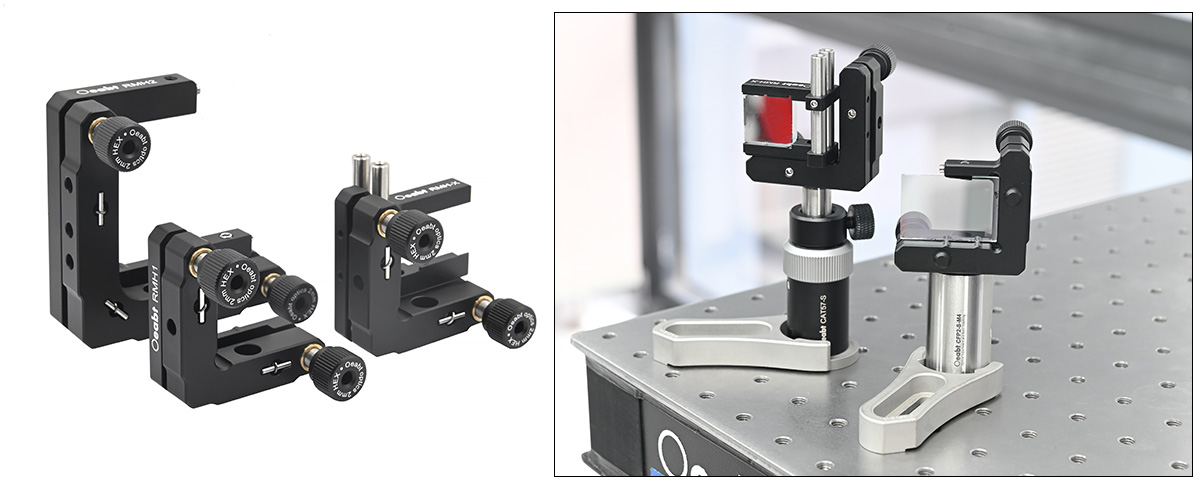

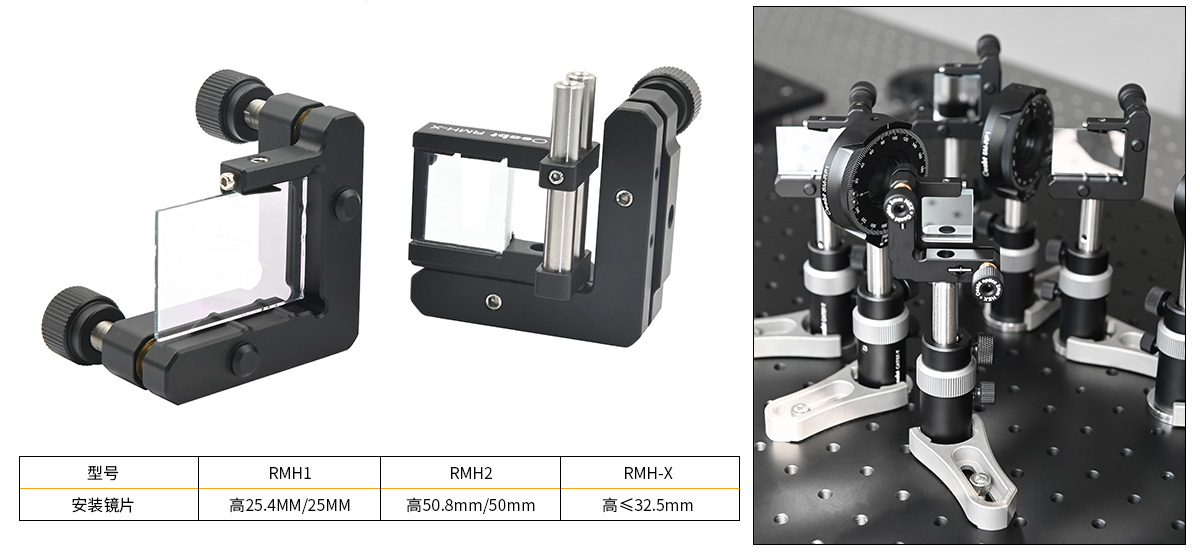

RMH系列调整镜架专为方形或矩形光学元件设计，适用于方形反射镜、衍射光栅、平板分束镜和柱状透镜等。
|
型号 |
RMH1 |
RMH2 |
RMH-X |
|
规格 |
49.1*19.8*49.9mm |
78.3*22.5*76.5mm |
49.9*19.0*55.3mm |
|
安装镜片高度 |
25.4mm/25mm |
50.8mm/50mm |
≤32.5mm |
|
固定方式 |
顶丝固定 |
压臂夹持 |
|
|
重量 |
65.7g |
117.5g |
87.5g |
|
调节范围 |
±4° |
||
|
调节精度 |
10.2mrad/rev |
||
| 材质 |
7075铝合金 |
||
RMH-X 工程图下载
