产品说明

• 适用于相机的激光观测用途衰减光学镜组；

• 易于控制和调整固定功率激光器的输出功率；

• 专为与BeamTester光束分析系统配合使用而设计；

• 衰减几乎不失真、无干扰；

• 衰减比例连续可变，适用光束最高可达1W/cm² 或1J/cm²；

• 通过C-Mount转接环可直接连接到相机；

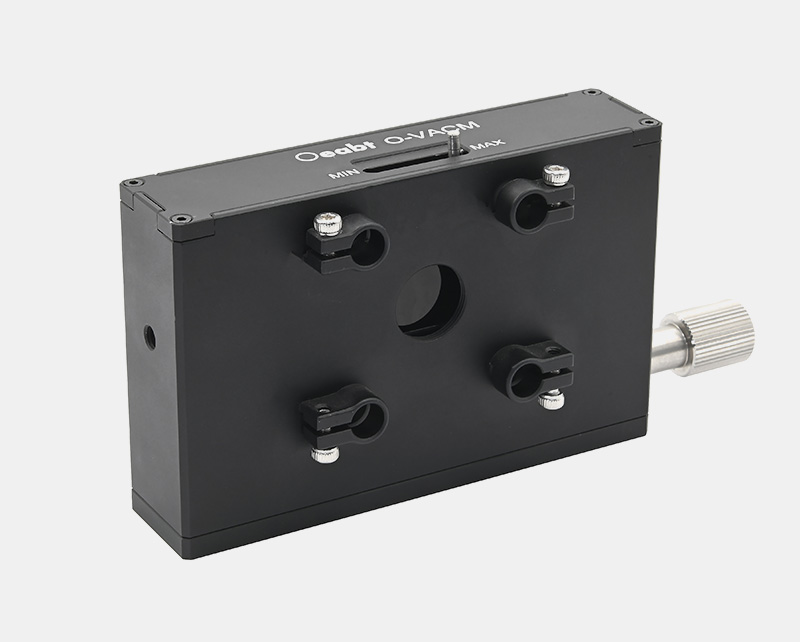

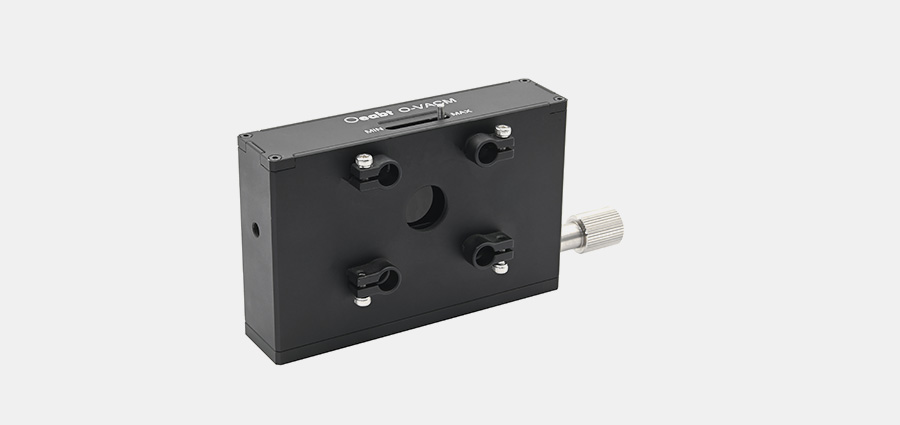

O-VACM可调光衰减器是一款易用型装置，可实现激光输出功率的连续衰减。连续可变衰减器模块包含两个连续可变的楔形衰减器，衰减范围从123:1至65800：1。

型号	O-VACM
波长范围	380-2200nm
衰减范围	123：1至65800：1
通光孔径	Ø12.7mm
螺纹类型	SM05（0.535”-40）内螺纹、M4*2处
兼容笼式	Ø6.05mm*4处，间距30mm
最大功率密度	1W/cm²
最大能量密度	1J/cm²
规格	90.058.027.0mm（不含旋钮）
注：列出的最大功率和能量密度是发生热透镜现象时的水平

示意图

通用参数

（1）多数情况下，对于基于相机的系统，在将激光束发送到光束分析仪之前，首先需要先衰减激光束的功率。而传统技术通常无法实现激光功率的连续控制。O-VARM可调光衰减器是一款易用型装置，可实现激光输出功率的连续衰减。连续可变衰减器模块包含两个连续可变的楔形衰减器和一个阶跃衰减器，衰减范围从107：1到3000：1。可进行微调，以达到精确的衰减水平，并最大限度地利用摄像机的光学动态范围。

（2）如果需要使用一系列滤光片叠加衰减使用，为避免多滤光片光束畸变，一般来说，相机无法感应＜~λ/4的光束总畸变。而通过多个光学滤波器产生的波前畸变可通过取各个组件波前畸变平方之和的平方根来计算。例如，如果单个光学元件的规格为 λ/10，而使用了6个光学元件，则光束将产生总计 λ/4 RMS波前畸变：

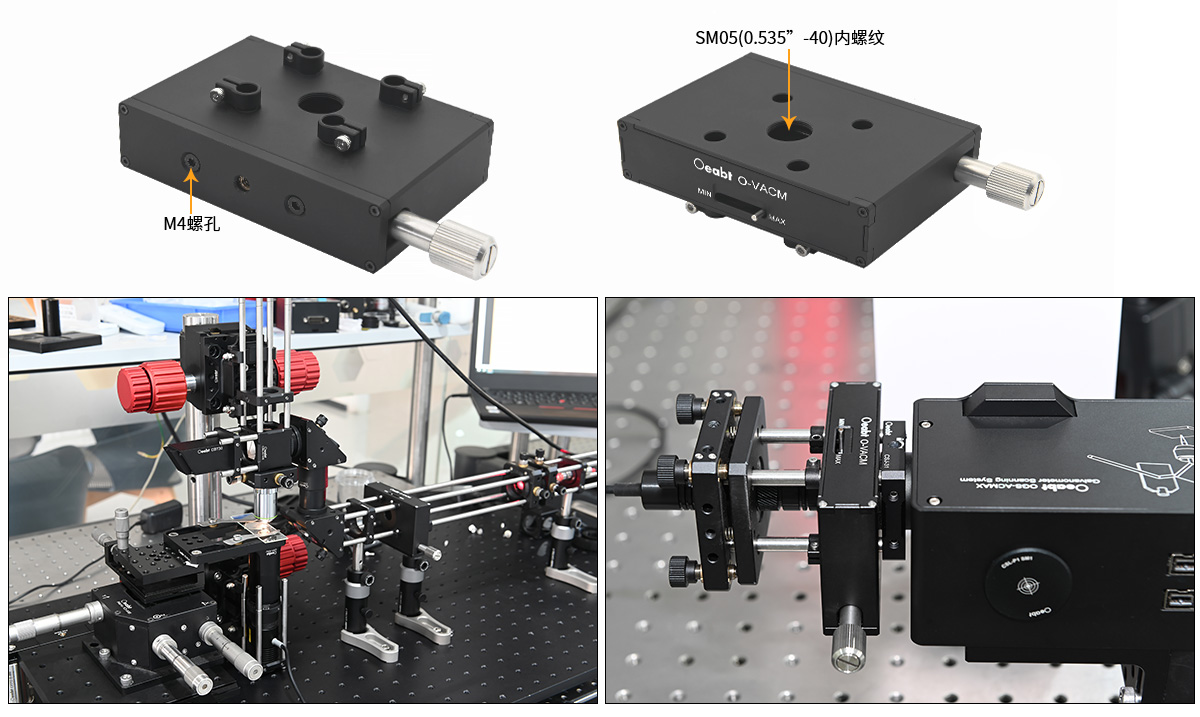

（3）衰减器外壳有SM05（0.535”-40）内螺纹，可用于安装滤光片或透镜套管。面板上还开有的4个贯穿式通孔，兼容PCM系列笼杆，便于30mm笼式系统的集成。此外，还可通过外壳侧面的2个M4螺孔安装接杆。

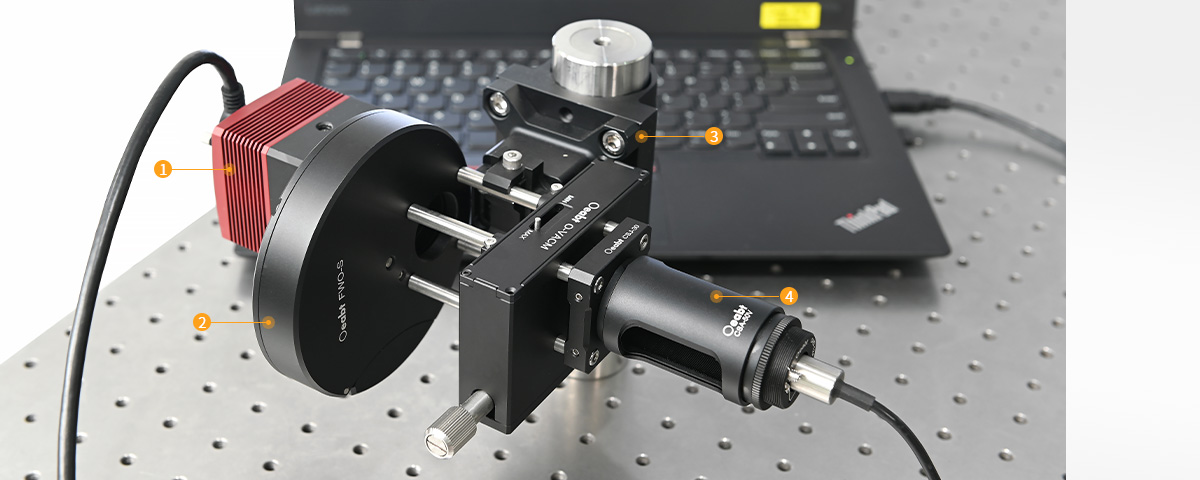

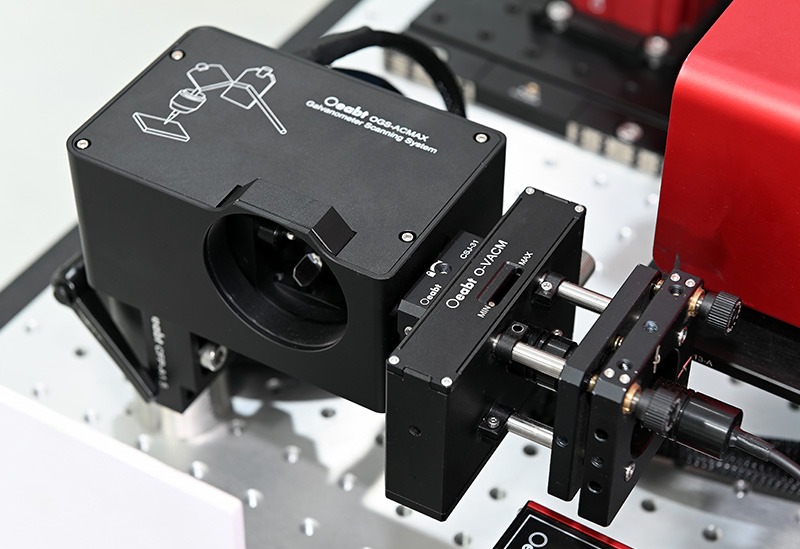

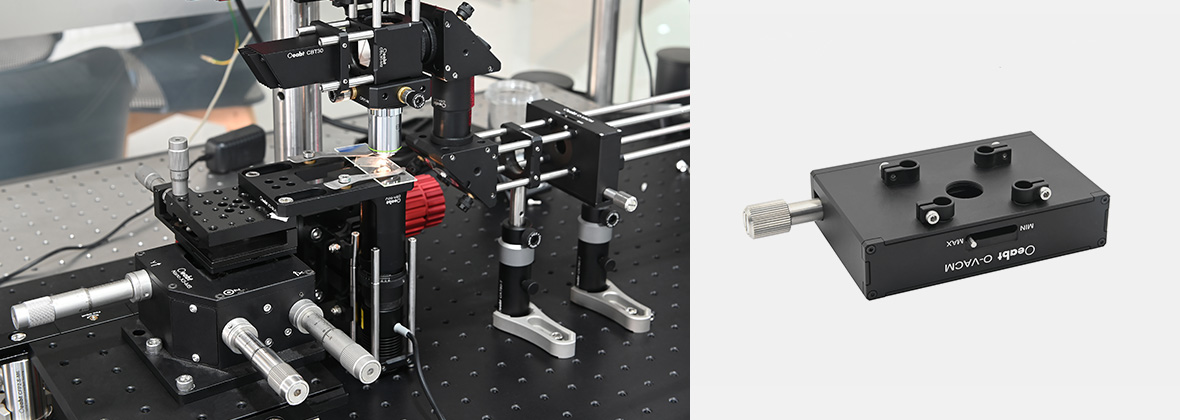

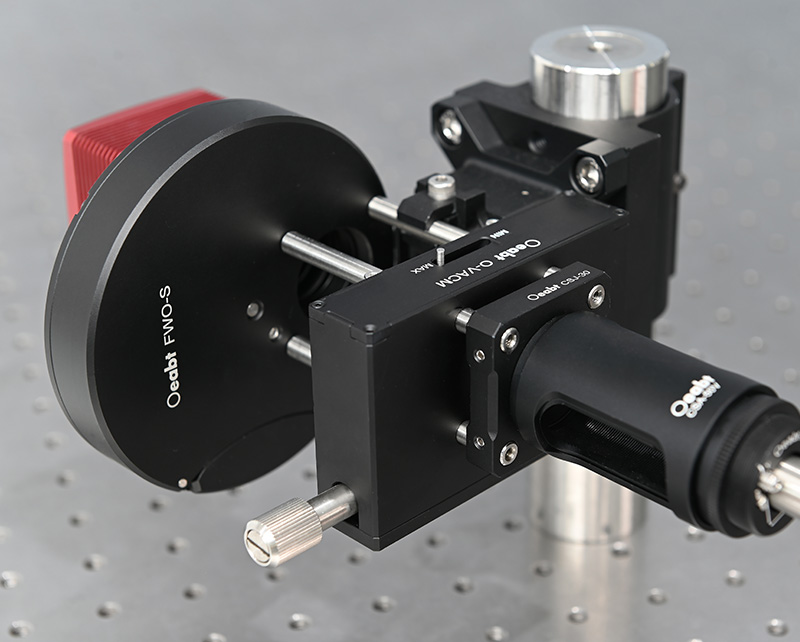

❶OsCam Vision® 科研相机点击购买>	❷FWO-S 屏蔽式滤光片转轮点击购买>
❸CFEP-S系列 Ø1.5英寸不锈钢立杆接杆点击购买>	❹Ø1英寸可视套管套筒点击购买>

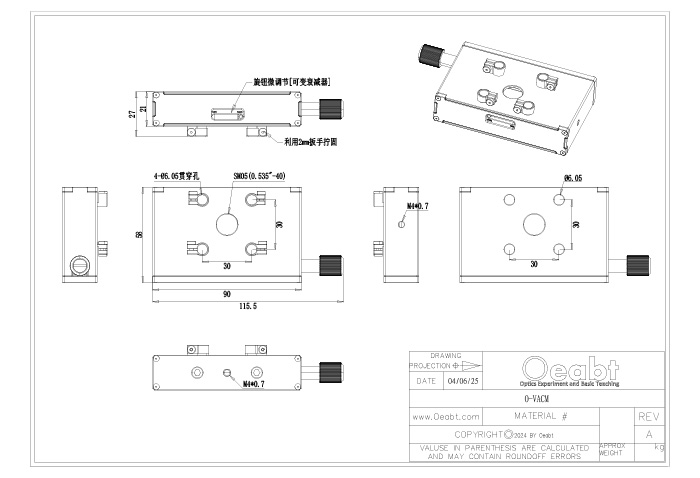

O-VACM 工程图下载
