产品说明

• 用于支撑带接杆的笼式组件；兼容30mm 或60mm笼式系统；

• 卡入式设计，便于安装或拆卸；

• 通过挠性槽锁定设计，可牢固锁定在Ø6mm笼杆上；

• 用M4螺丝通过沉头孔/沉头槽安装至接杆上；

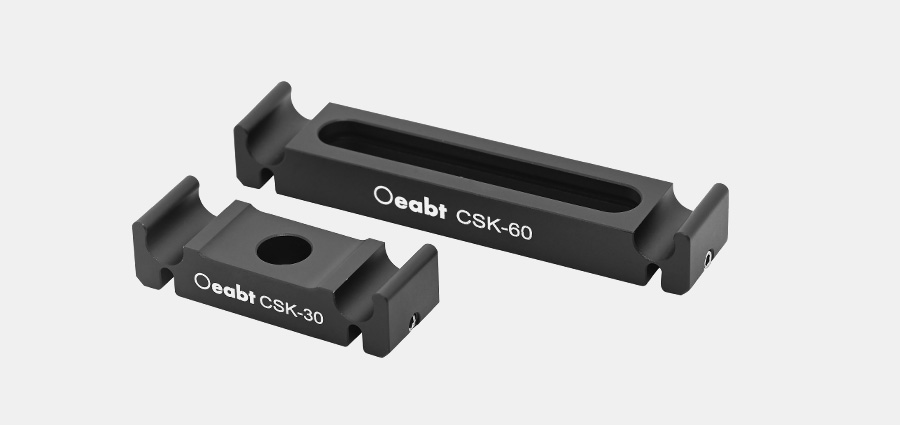

这些笼式安装支架具有卡入式设计，用于将接杆安装在30mm/60mm笼式系统。挠性设计使其可快速卡入两根Ø6mm笼杆中，便于安装或拆卸，而无需拆除笼式系统。将支架滑动到适当位置，拧紧支架侧面的紧定螺丝进行位置锁定。

型号	CSK-30	CSK-60
规格	40.614.010.5mm	70.714.010.6mm
应用	30mm笼式系统	60mm笼式系统
沉头孔槽	Ø4.2mm	Ø4.8*41.1mm
重量	10.0g	20.2g
材质	7075铝合金

示意图

通用参数

（1）这些笼式安装支架具有卡入式设计，用于将接杆安装在30mm/60mm笼式系统。挠性设计使其可快速卡入两根Ø6mm笼杆中，便于安装或拆卸，而无需拆除笼式系统。将支架滑动到适当位置，拧紧支架侧面的紧定螺丝进行位置锁定。

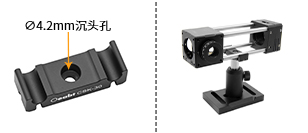

（2）笼式安装支架中间具有用于安装接杆的孔槽，其中CSK-30具有Ø4.2mm沉头孔，利用M4柱头螺丝安装至接杆上。

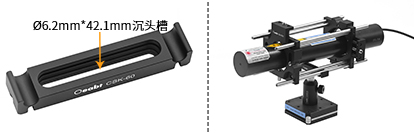

（3）而CSK-60具有Ø6.2mm，长42.1mm长的沉头槽，可离轴安装，调节范围为±22.0mm。利用M6柱头螺丝安装至接杆上，从而可以偏移接杆轴以安装笼杆。

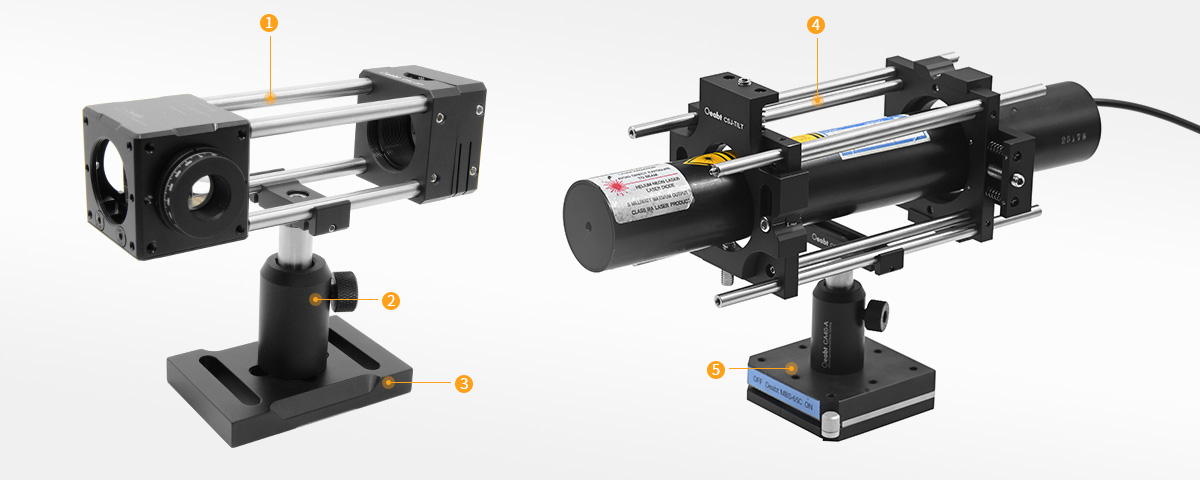

➊ PCM-S系列 Ø6mm笼式支杆点击购买 >	➋ CA-A系列接杆支架点击购买 >
➌ M-BASE 可调节底板底座点击购买 >	➍ PCA-S系列 Ø12mm不锈钢接杆点击购买 >
❺ MBS-45C 磁力底座点击购买>

CSK-30 卡入式安装支架

• 用于支撑带接杆的笼式组件,卡入式设计，便于安装或拆卸；

• 兼容30mm笼式系统；

• 通过挠性槽锁定设计，可牢固锁定在Ø6mm笼杆上；

• ；

• 具有Ø4.2mm沉头孔，利用M4柱头螺丝安装至接杆上；

CSK-30笼式安装支架具有卡入式设计，用于将接杆安装在30mm笼式系统。挠性设计使其可快速卡入两根Ø6mm笼杆中，便于安装或拆卸，而无需拆除笼式系统。安装支架中间具有Ø4.2mm沉头孔，利用M4柱头螺丝安装至接杆上。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSK-30

规格： 40.6*14.0*10.5mm

工程图：点击下载

对比：

单价：￥112

发货日期：当天

购物车：

CSK-30 卡入式安装支架

规格

40.6*14.0*10.5mm
材质

7075铝合金
重量

10.0g
螺纹类型

产品描述

应用于30mm笼式系统;
沉头孔槽:Ø4.2mm;

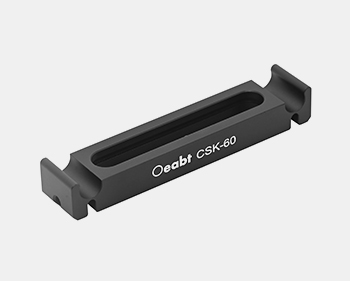

CSK-60 卡入式安装支架

• 用于支撑带接杆的笼式组件,卡入式设计，便于安装或拆卸；

• 兼容60mm笼式系统；

• 通过挠性槽锁定设计，可牢固锁定在Ø6mm笼杆上；

• 具有Ø6.2mm，长36.0mm长的沉头槽，可离轴安装，调节范围为±18.0mm；

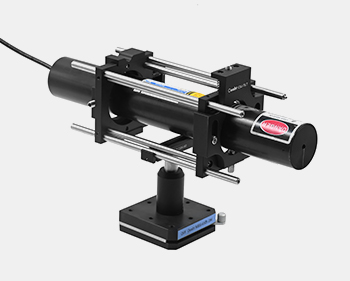

CSK-60笼式安装支架具有卡入式设计，用于将接杆安装60mm笼式系统。挠性设计使其可快速卡入两根Ø6mm笼杆中，便于安装或拆卸，而无需拆除笼式系统。安装支架中间具有Ø6.2mm，长36.0mm长的沉头槽，可离轴安装，调节范围为±18.0mm。利用M6柱头螺丝安装至接杆上，从而可以偏移接杆轴以安装笼杆。

型号

规格

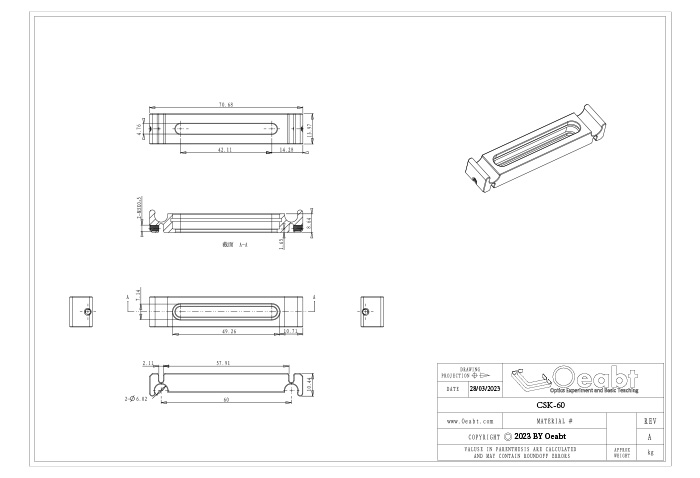

工程图

对比

单价

发货日期

购物车

型号： CSK-60

规格： 70.7*14.0*10.6mm

工程图：点击下载

对比：

单价：￥132

发货日期：当天

购物车：

CSK-60卡入式安装支架

规格

70.7*14.0*10.6mm
材质

7075铝合金
重量

20.2g
螺纹类型

产品描述

应用于60mm笼式系统;
沉头孔槽Ø4.8*41.1mm;
