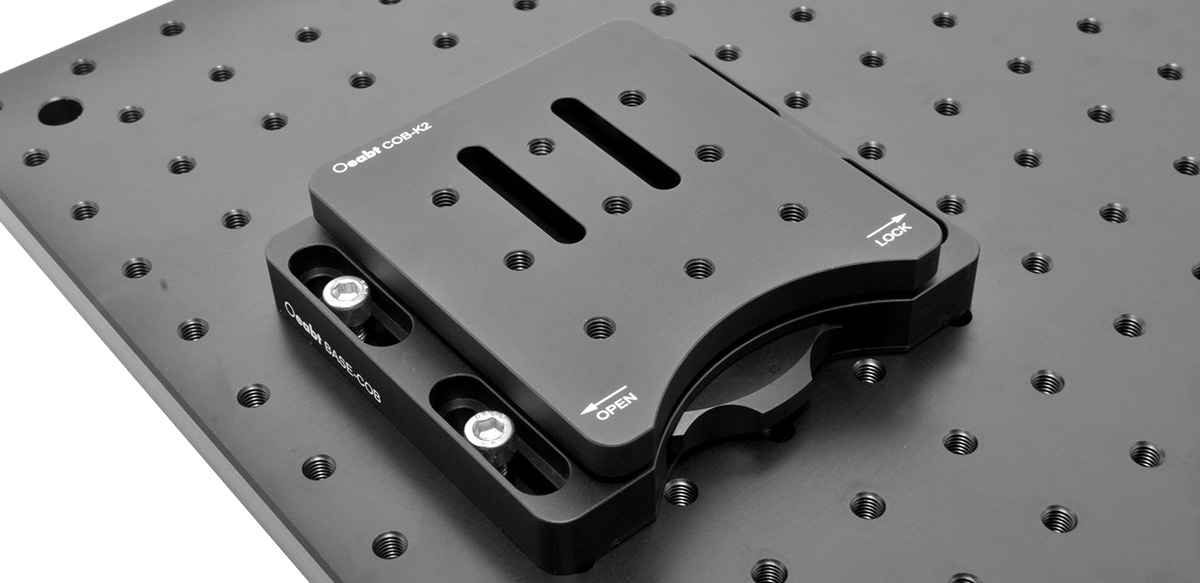

产品说明

• 快拆底座，顶板和底板通过转动基座指轮即可快速拆卸安装；

• 通过锁定螺纹机械连接，允许以非常高的重复性安装、卸下和更换光学组件；

• 顶板台面螺纹孔阵列可提供与光学面包板相同的安装功能；

• 顶板和底板可单独购买或以完整组件的形式购买；

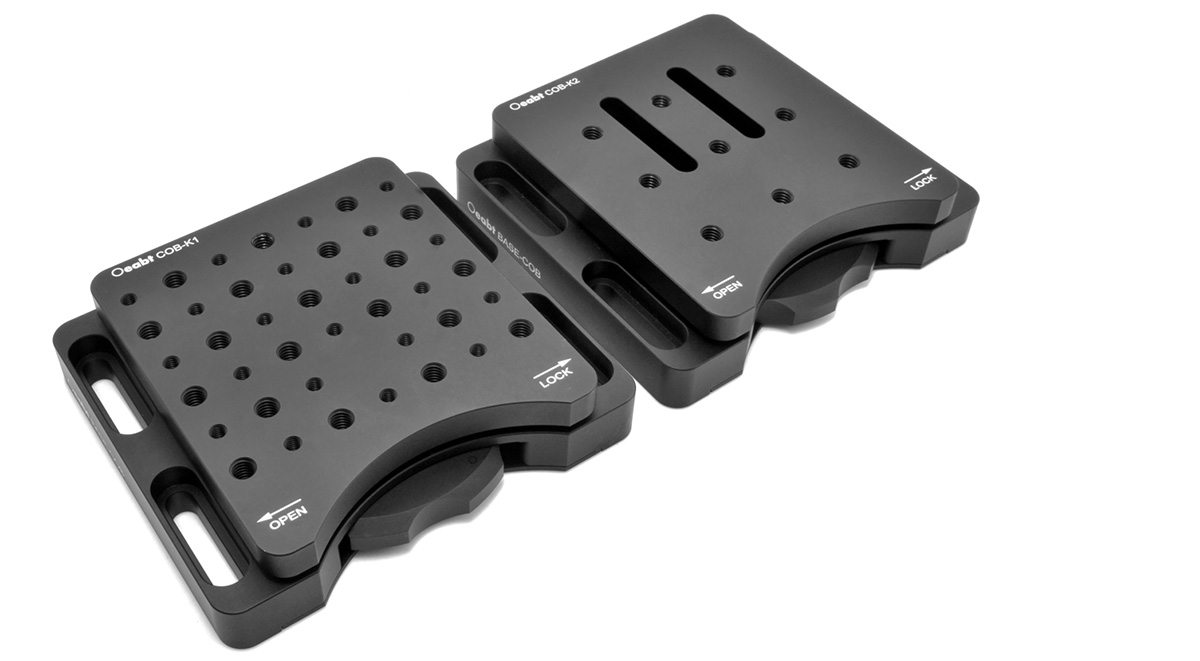

快拆底座【顶板+底板】
型号	参数信息
BASE-COB-K1 \| 规格:114.3101.625.4mm; 顶板螺纹:21处M4, 20处M6; 重量: 570.0g;
BASE-COB-K2 \| 规格:114.3101.625.4mm; 顶板螺纹:9处M6, 2条38.6*6.7mm沉头孔槽; 重量: 565.1g;

顶板/底板
型号	参数信息
COB-K1顶板 \| 规格:88.9101.68.9mm; 螺纹类型:21个M4,20个M6; 重量:183.3g;
COB-K2顶板\| 规格:88.9101.68.9mm; 螺纹类型:9个M6，2条38.6*6.7mm沉头孔槽; 重量:178.2g;
BASE-COB底板 \| 规格:114.3101.615.1mm; 螺纹类型:4条31.46.4mm沉头孔槽; 重量:386.4g;

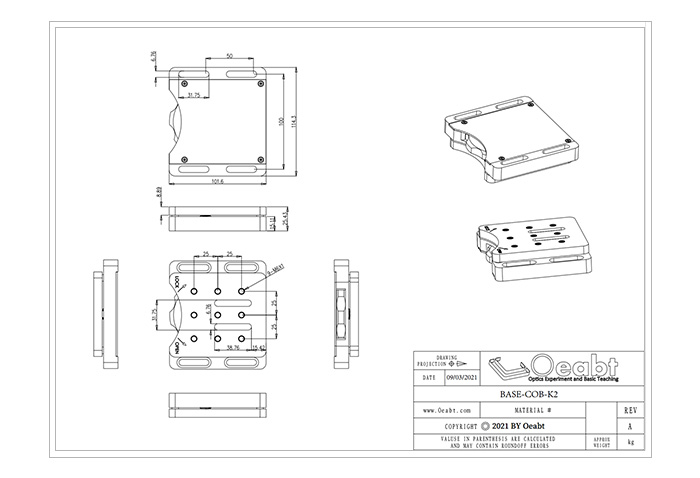

示意图

通用参数

（1）在需要频繁更换光学元件或偶尔将参考元件插入光路的设置中，对于要插入和移除出光路的安装组件，使用快拆底座可极大程度上节省装配时间。底座具有通过锁定螺纹机械连接的顶板和底板，允许以非常高的重复性安装，卸下和更换光学组件。

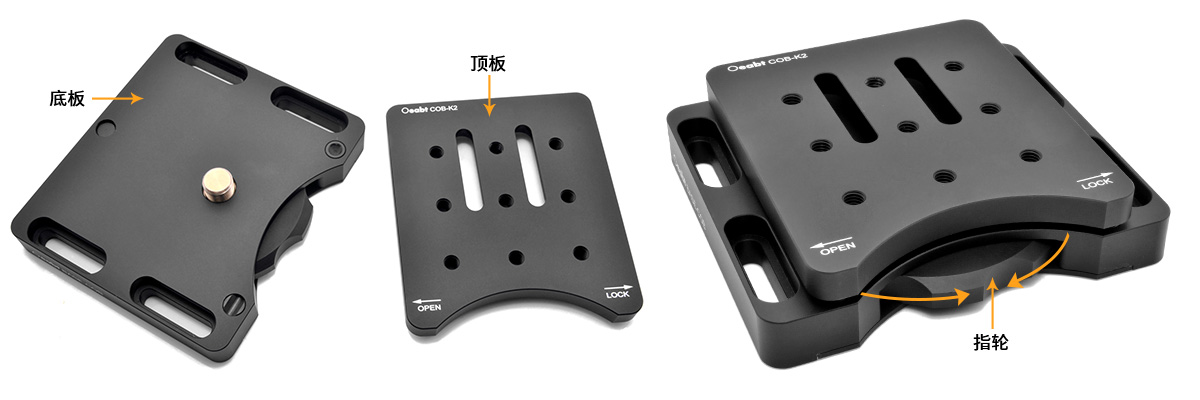

（2）基座设计有位于底板中心的螺纹锁定机构。转动指轮从而将顶板紧固到底板。由于锁定机构位于三个运动参考点的中心，所以锁定压力是逐渐且均匀地施加，且底板上的三个抛光钢球与顶板上的硬化锥，凹槽和平面对齐，因次上下板可实现精确地重复定位。

（3）底板具有4条长31.4mm的M6沉头孔槽，可安装在平台或面包板上的任何位置和任何方向。

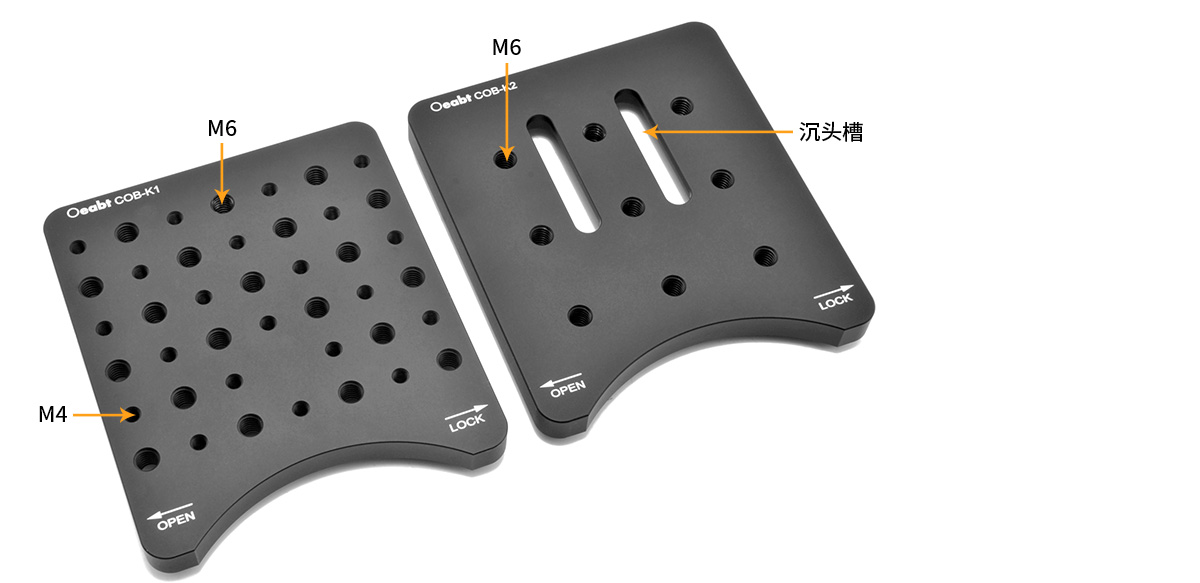

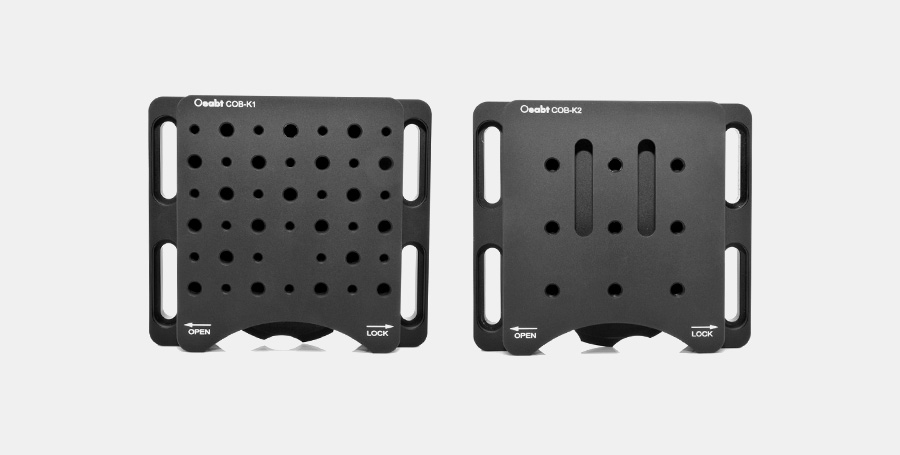

（4）顶板有不同的螺纹孔阵列可供选择，COB-K1顶板具有21个M4螺纹孔、20个M6螺纹孔。而COB-K2顶板具有9个M6螺纹孔和2条长38.6mm的M6沉头孔槽。顶板可单独购买，用于和不同光机械装置互换使用。

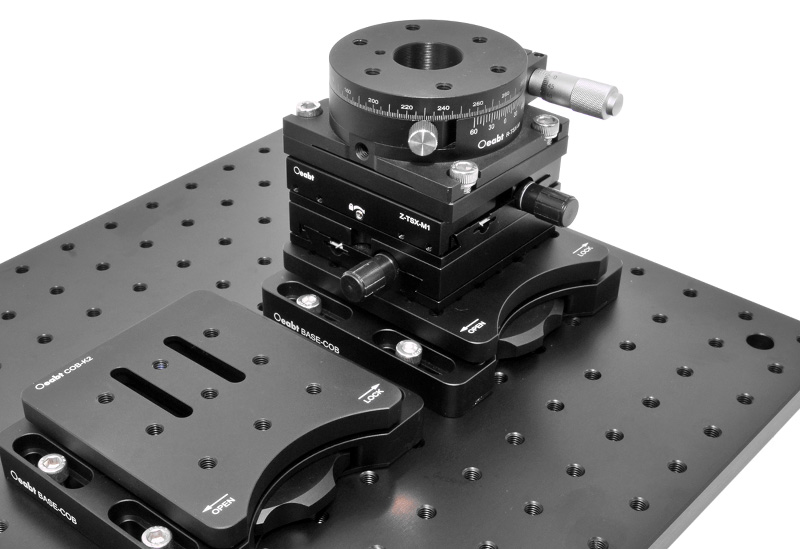

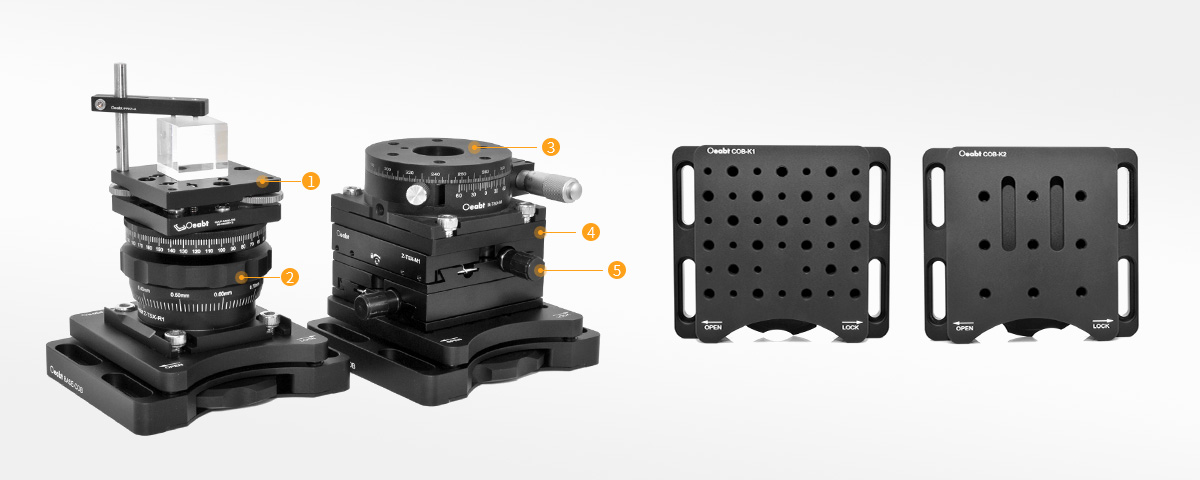

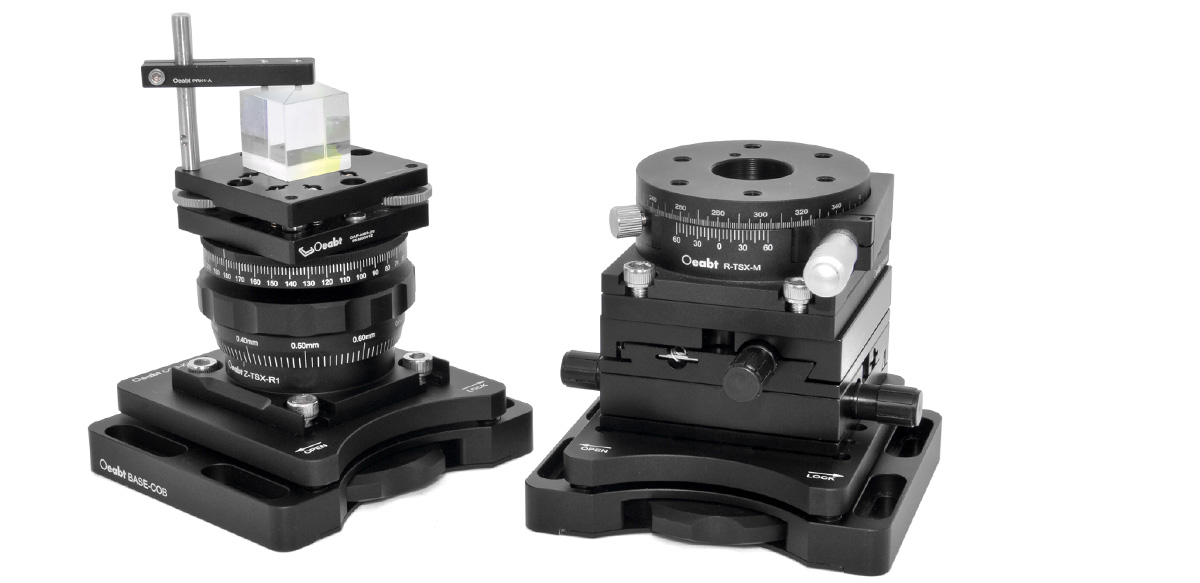

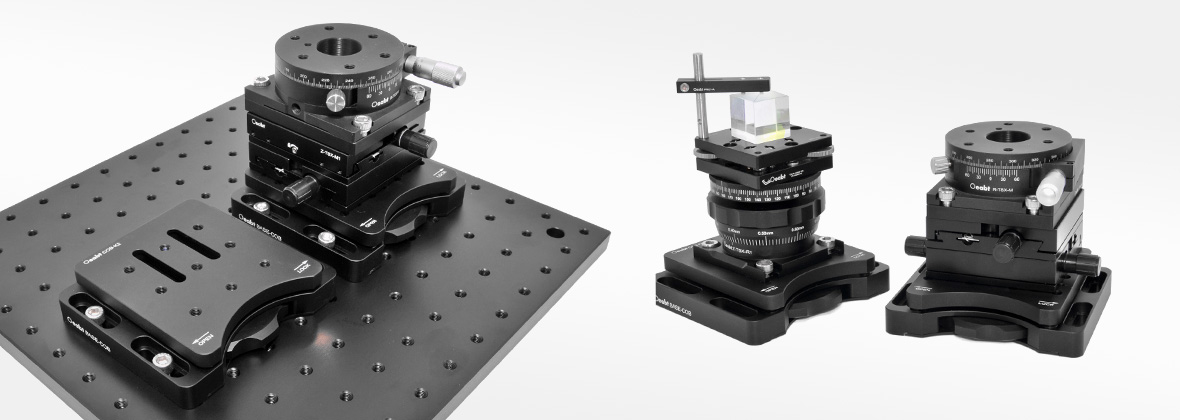

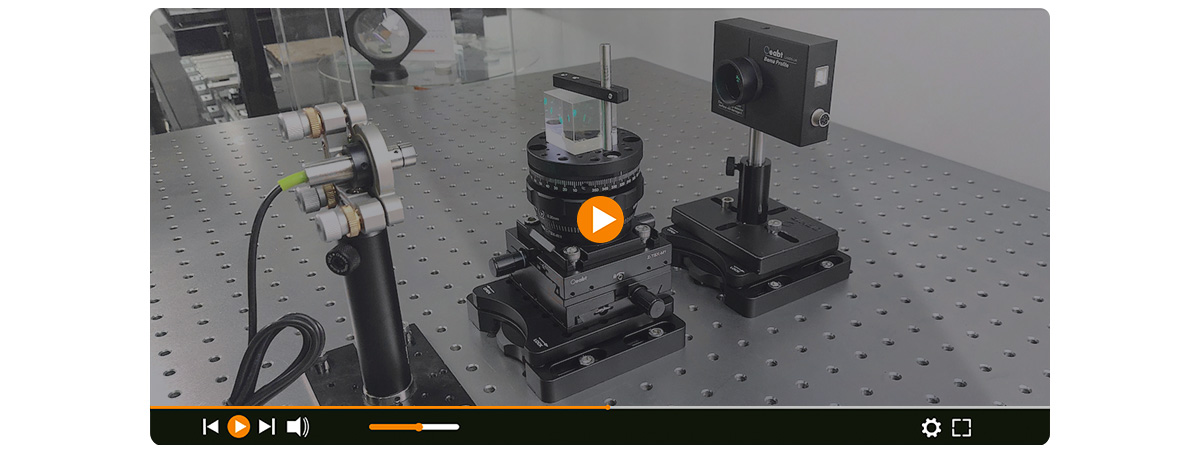

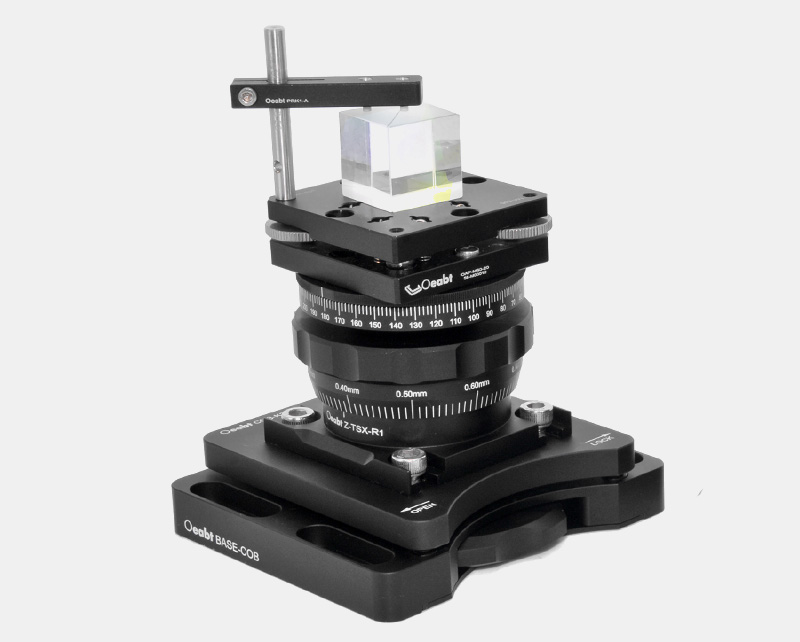

（5）应用示例

底板工作面板上多类型螺纹安装孔阵列，这种自由度方便用户以宽方位阵列安装各种组件或平台。

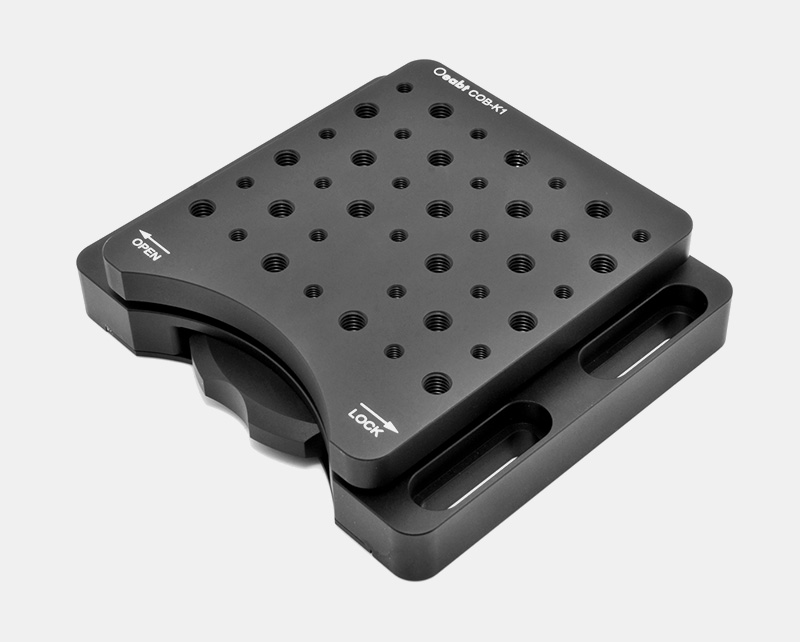

BASE-COB-K1 快拆底座

• 快拆底座，COB-K1顶板+BASE-COB底板通过转动基座指轮即可快速拆卸安装；

• 通过锁定螺纹机械连接，允许以非常高的重复性安装、卸下和更换光学组件；

• COB-K1顶板台面螺纹孔21处M4，20处M6；

• 顶板和底板可单独购买或以完整组件的形式购买；

在需要频繁更换光学元件或偶尔将参考元件插入光路的设置中，对于要插入和移除出光路的安装组件，使用快拆底座可极大程度上节省装配时间。COB-K1顶板具有21个M4螺纹孔、20个M6螺纹孔。顶板可单独购买，用于和不同光机械装置互换使用。

型号

规格

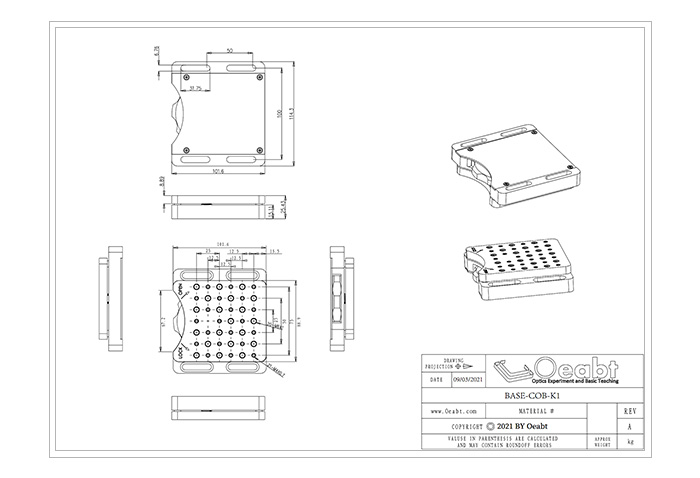

工程图

对比

单价

发货日期

购物车

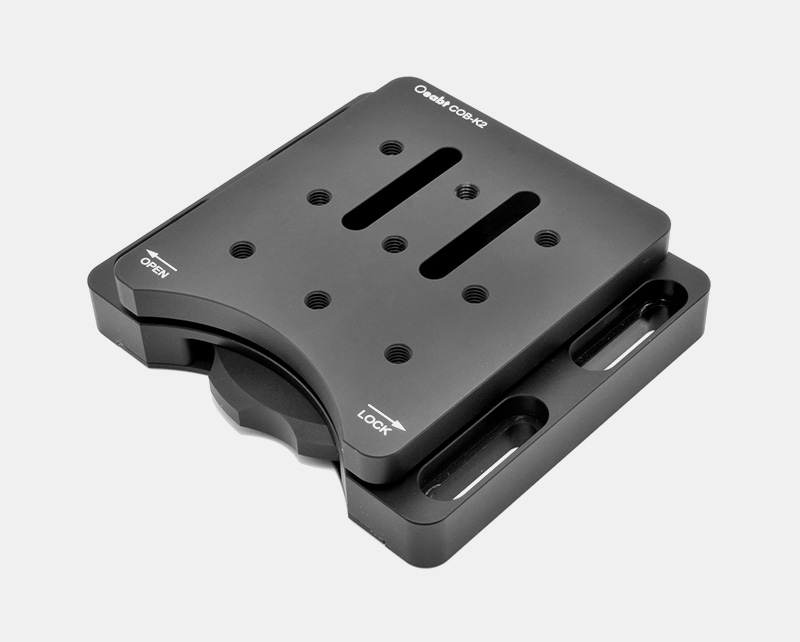

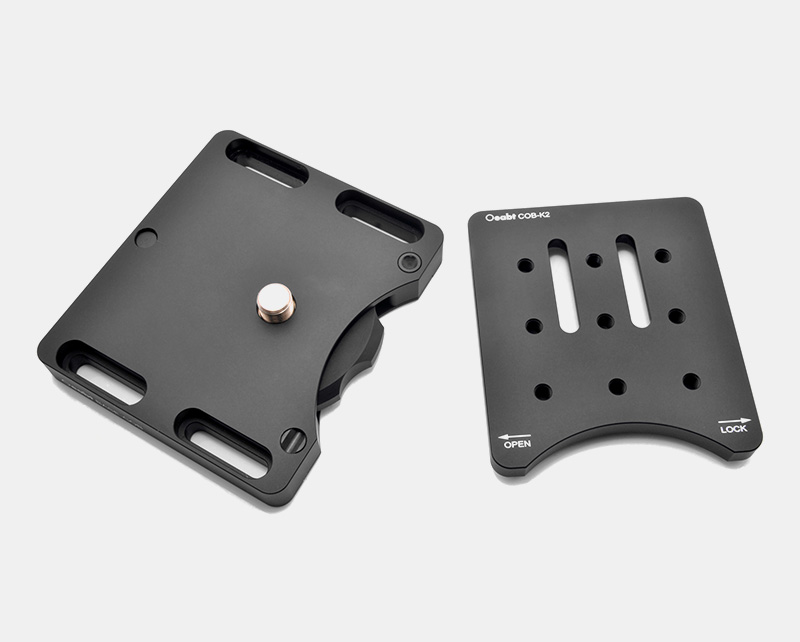

BASE-COB-K2 快拆底座

• 快拆底座，COB-K2顶板+BASE-COB底板通过转动基座指轮即可快速拆卸安装；

• 通过锁定螺纹机械连接，允许以非常高的重复性安装、卸下和更换光学组件；

• COB-K2顶板台面具有9处M6螺纹孔和2条长38.6mm的M6沉头孔槽；

• 顶板和底板可单独购买或以完整组件的形式购买；

在需要频繁更换光学元件或偶尔将参考元件插入光路的设置中，对于要插入和移除出光路的安装组件，使用快拆底座可极大程度上节省装配时间。COB-K2顶板具有9个M6螺纹孔和2条长38.6mm的M6沉头孔槽。顶板可单独购买，用于和不同光机械装置互换使用。

型号

规格

工程图

对比

单价

发货日期

购物车
