产品说明

• 精密加工的加宽退刀槽，提供与Ø1/2英寸12mm接杆的稳定双线接触；

• 底部自带有1/4英寸-20(M6)螺纹孔，可装上PCA31-S 螺丝底盘安装使用；

• 每根接杆包含一个装载弹簧的手拧螺丝，用于在定位之后拧紧接杆；

• 接杆支架兼容我们所有的底座及底座转接件；

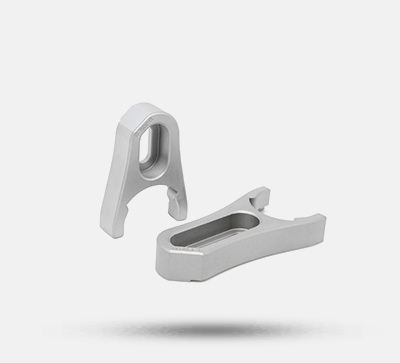

拔高式接杆支架既有我们标准接杆支架的通用功能，又有底座加压叉设计的紧凑性。叉式压块可以将接杆支架锁定在光学面包板上。叉式压块能够360度旋转，选择最便利的安装孔。，在锁定接杆前可以暂时定位。通孔设计允许最大范围调节接杆高度。

示意图

通用参数

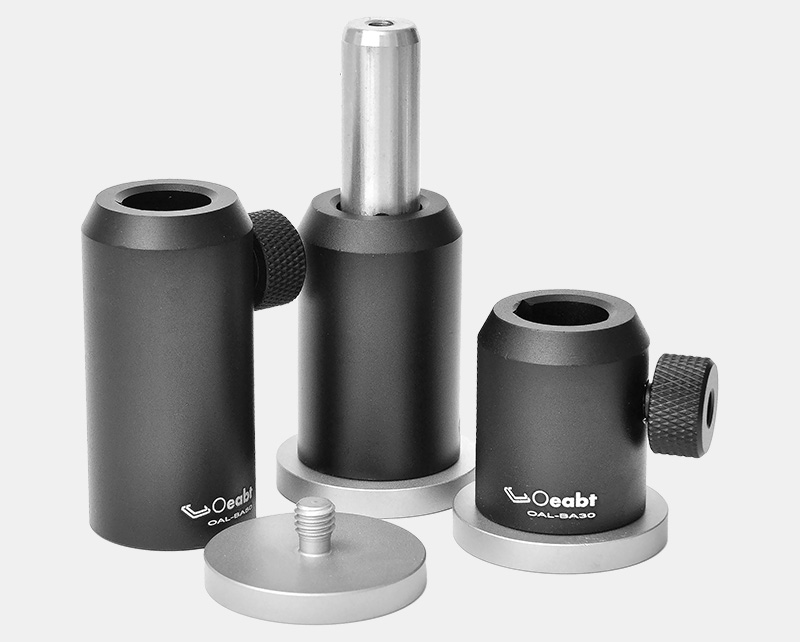

CA-A系列接杆套筒有个底座，可以和下面的叉式压块一起使用，从而灵活地安装在光学平台上。在粗略对准时提供支持。标准接杆支架加底座转接件可转变为底座式接杆支架. ,每根支架包含一个装载弹簧的手拧螺丝，用于在拧紧之前定位升高接杆。

▶便于定位的铝质弹簧式六角锁定手拧螺丝；
▶超宽凹槽为接杆提供双线稳定接触；
▶接杆可贯通底座，达到最低光束高度；

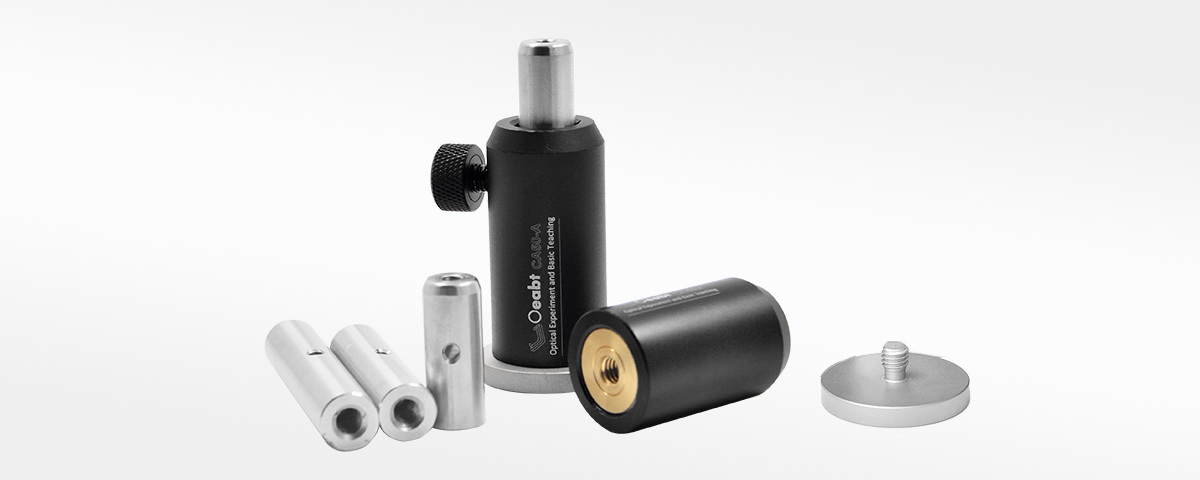

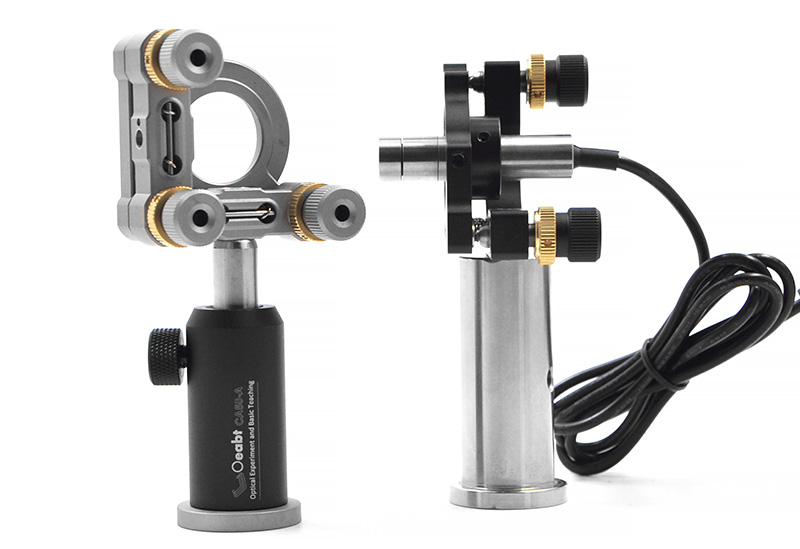

1.安装方式：

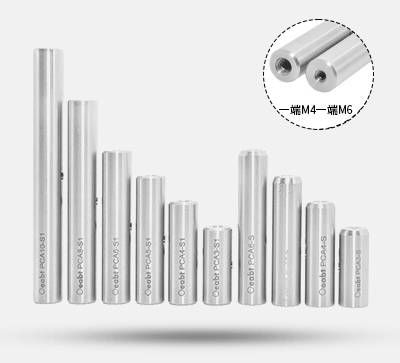

PCA-S系列直径12mm支杆点击查看 >

PCA31-S 接杆底盘点击购买 >

Oeabt提供多种系列立柱接杆支杆，可以提供不同尺寸的长度，对于自由空间的光学实验调节和手动光路校准提供了不可替代的作用，可以任意安装各种光机元件。

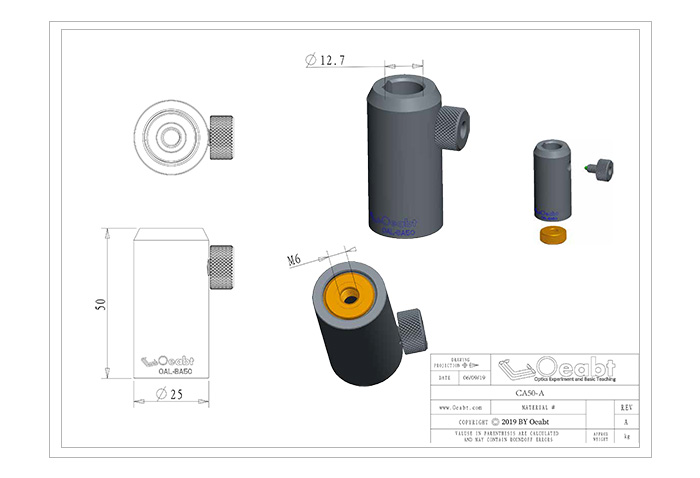

CA-A系列工程图下载

CA-A系列 STP文件

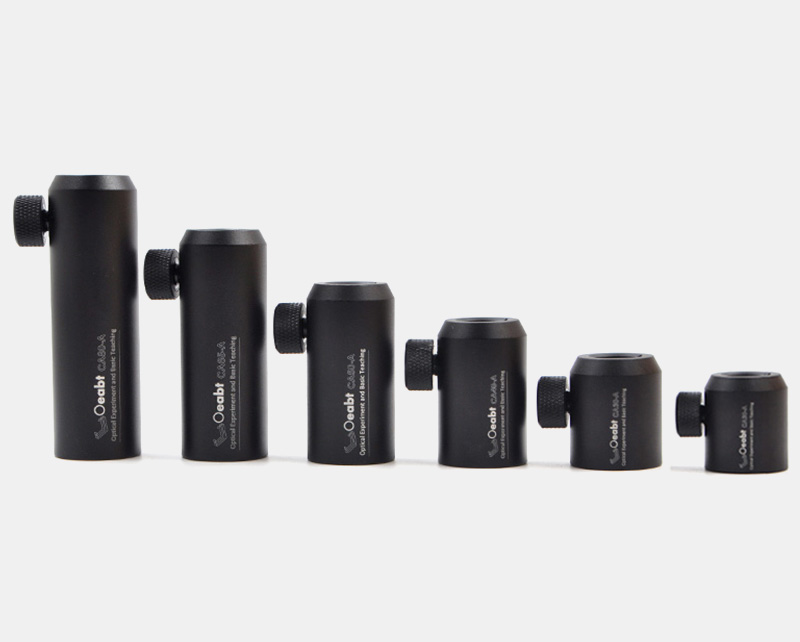

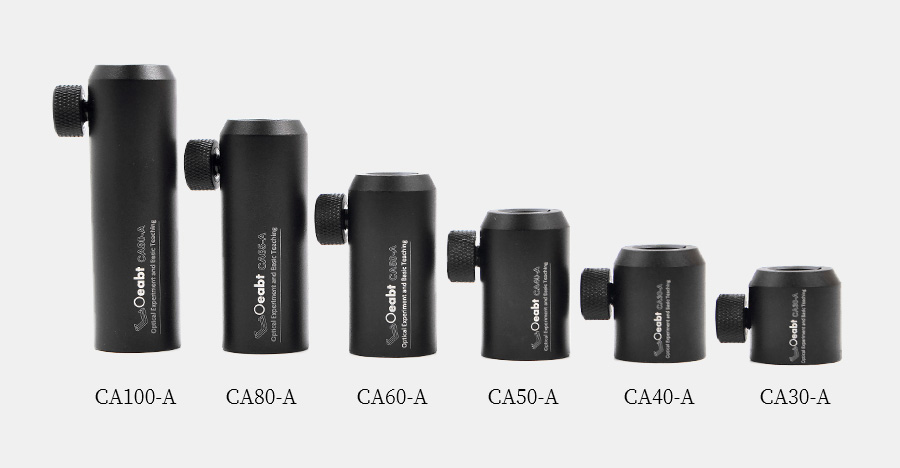

CA-A系列接杆支架

• 精密加工的加宽退刀槽，提供与Ø1/2英寸12mm接杆的稳定双线接触；

• 底部自带有1/4英寸-20(M6)螺纹孔，可装上PCA31-S 螺丝底盘安装使用；

• 每根接杆包含一个装载弹簧的手拧螺丝，用于在定位之后拧紧接杆；

• 接杆支架兼容我们所有的底座及底座转接件；

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CA30-A

规格： 25mm*30mm

工程图：点击下载

对比：

单价：￥45

发货日期：当天

购物车：

CA30-A 底座式支杆接杆

规格

25mm*30mm
材质

#7075铝合金
重量

43g
直径

内径Ø12mm
螺纹类型

产品描述
型号： CA40-A

规格： 25mm*40mm

工程图：点击下载

对比：

单价：￥50

发货日期：当天

购物车：

CA40-A 底座式支杆接杆

规格

25mm*40mm
材质

#7075铝合金
重量

53g
直径

内径Ø12mm
螺纹类型

产品描述
型号： CA50-A

规格： 25mm*50mm

工程图：点击下载

对比：

单价：￥55

发货日期：当天

购物车：

CA50-A 底座式支杆接杆

规格

25mm*50mm
材质

#7075铝合金
重量

66g
直径

内径Ø12mm
螺纹类型

产品描述
型号： CA60-A

规格： Ø25mm*60mm

工程图：点击下载

对比：

单价：￥70

发货日期：当天

购物车：

CA60-A 底座式支杆接杆

规格

Ø25mm*60mm
材质

7075铝合金
重量

88g
直径

内径Ø12mm
螺纹类型

产品描述
型号： CA80-A

规格： 25mm*80mm

工程图：点击下载

对比：

单价：￥75

发货日期：当天

购物车：

CA80-A 底座式支杆接杆

规格

25mm*80mm
材质

#7075铝合金
重量

92g
直径

内径Ø12mm
螺纹类型

产品描述
型号： CA100-A

规格： 25mm*100mm

工程图：点击下载

对比：

单价：￥85

发货日期：当天

购物车：

CA100-A 底座式支杆接杆

规格

25mm*100mm
材质

#7075铝合金
重量

112g
直径

内径Ø12mm
螺纹类型

产品描述

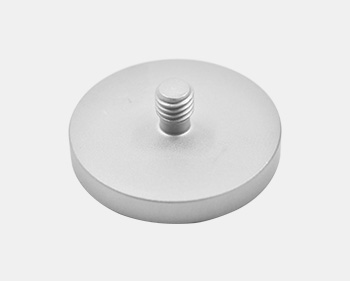

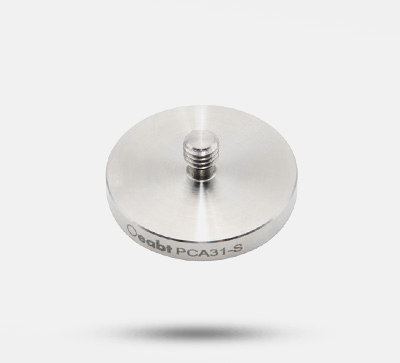

PCA31-S 接杆底盘

• 接杆专用底盘，1/4螺柱用于接杆安装；

• 底面开有4mm内六角孔；

• 材质#304不锈钢采用喷砂处理；

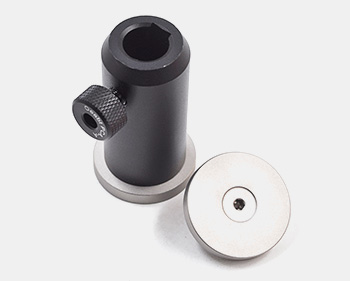

直径Ø32mm螺丝底板搭配升高式套筒使用，可以灵活组装应用各种自由空间的光学实验。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： PCA31-S

规格： 12*32mm

工程图：点击下载

对比：

单价：￥33

发货日期：当天

购物车：

PCA31-S 接杆底盘

规格

12*32mm
材质

304不锈钢
重量

30g
直径

Ø32mm
螺纹类型

M6
产品描述

接杆专用底盘
