产品说明

两头SM1外螺纹组成，适用于套管套管之间长度不够无法做到漏光全部屏蔽的情况。两头SM1螺纹。可实现一头固定一头无限制旋转和拉伸，套管可拉伸长度最长行程49mm，总长度最小14mm，最长109mm。在30毫米的笼式系统中实现笼板与笼板，或笼板套管之间漏光屏蔽，在出现漏光情况。可进行拉伸50mm以内屏蔽不受任何约束，形成封闭的光路。

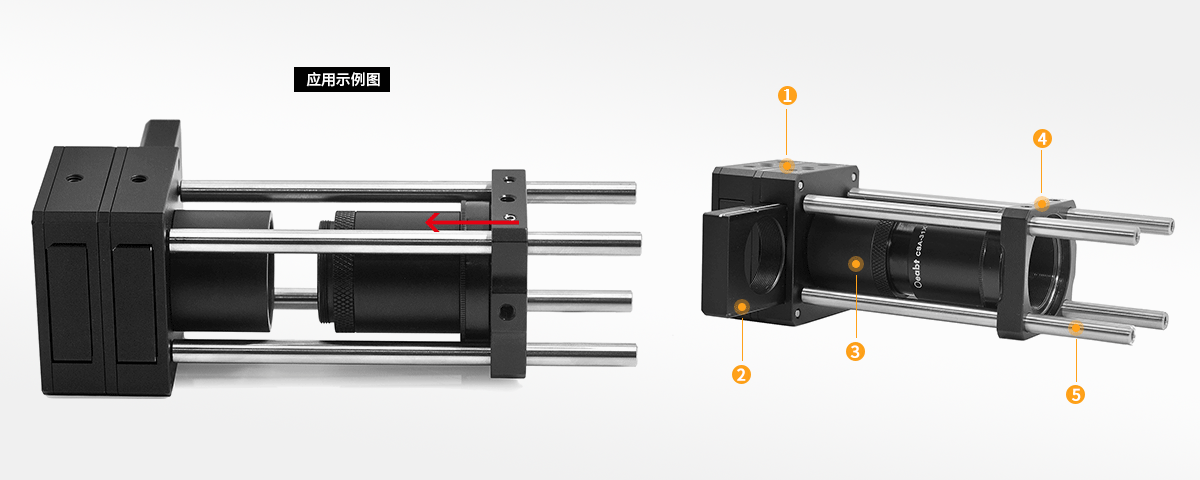

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

☑产品描述

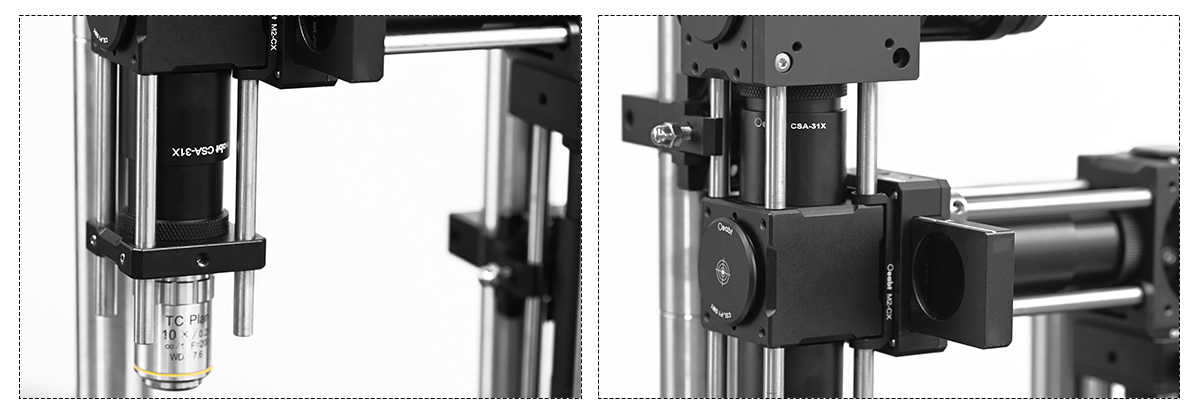

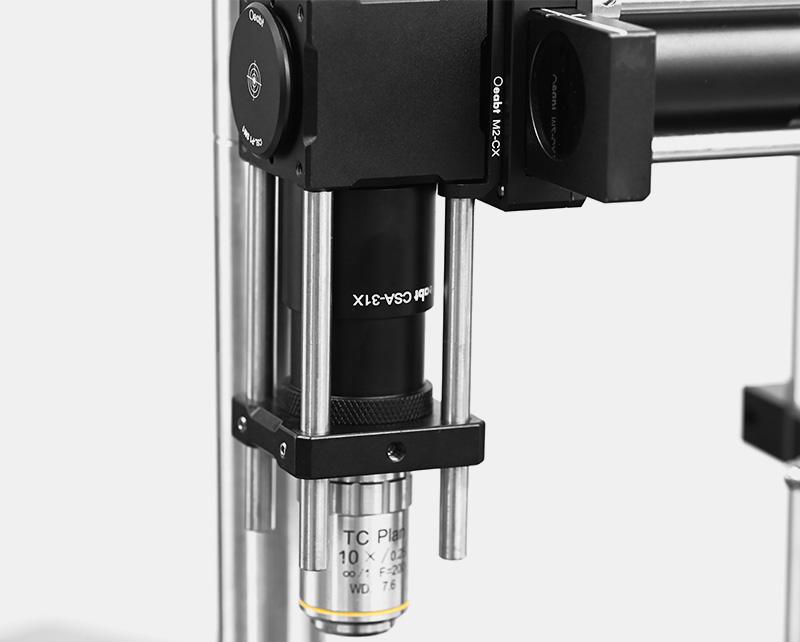

（1）CSA-X系列屏蔽套管适用于透镜套筒之间长度不够无法做到漏光全部屏蔽的情况。两端具有SM1（1.035”-40）外螺纹，可用于SM1内螺纹组件之间的连接。比如在30mm的笼式系统中实现笼板与笼板，或笼板与套管之间的漏光屏蔽。

（2）套件可实现拆卸，实际应用时，可先将一端屏蔽组件装置至系统上，另一端组件可进行拉伸一定长度范围屏蔽不受任何约束，形成封闭的光路。

（3）套件长度具有不同长度可选，提供的长度调节范围也不同。

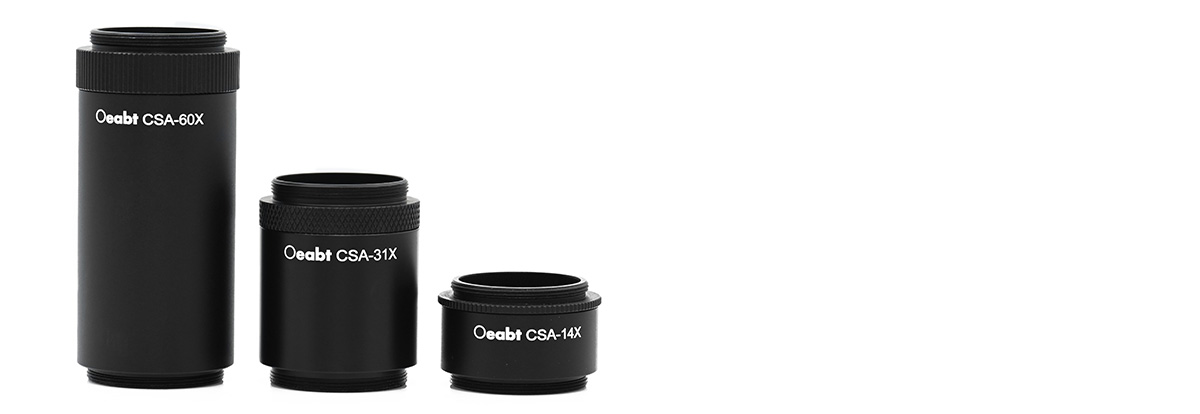

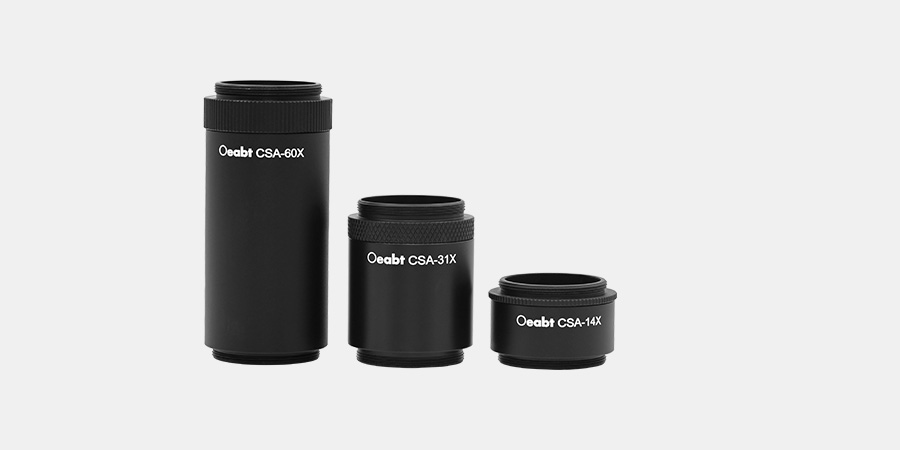

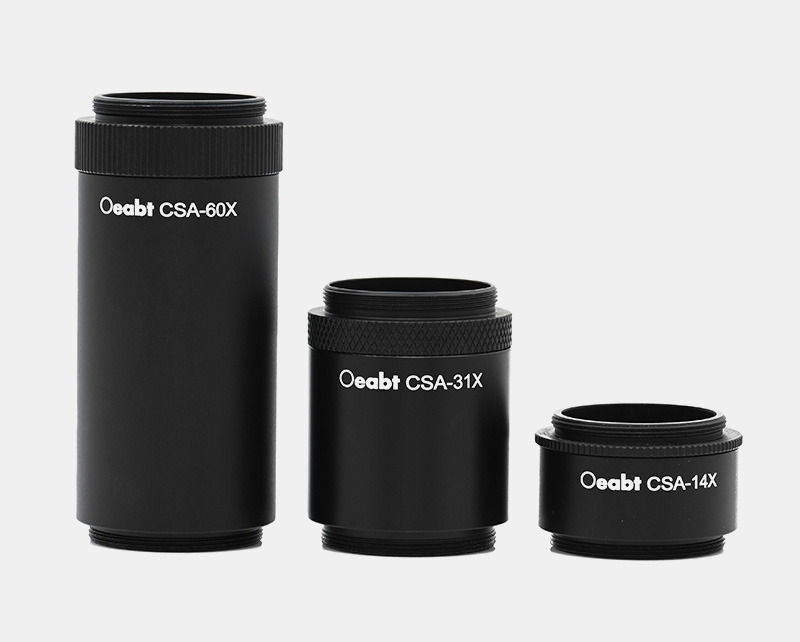

型号	CSA-14X	CSA-31X	CSA-60X
拉伸范围	14~23mm	31~50mm	60~109mm

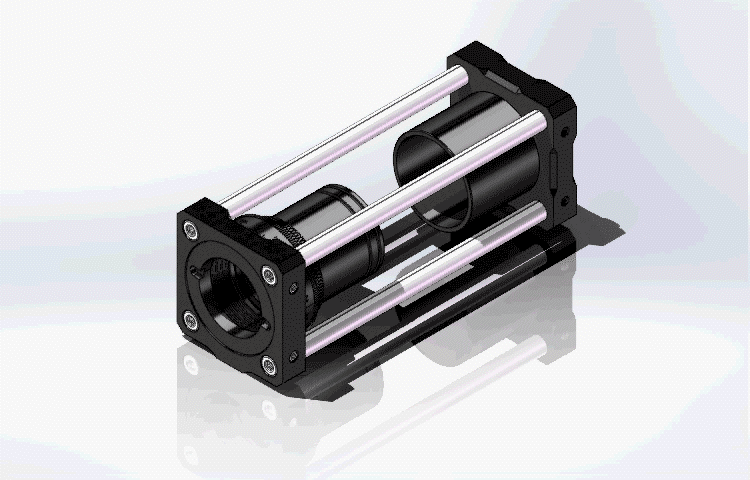

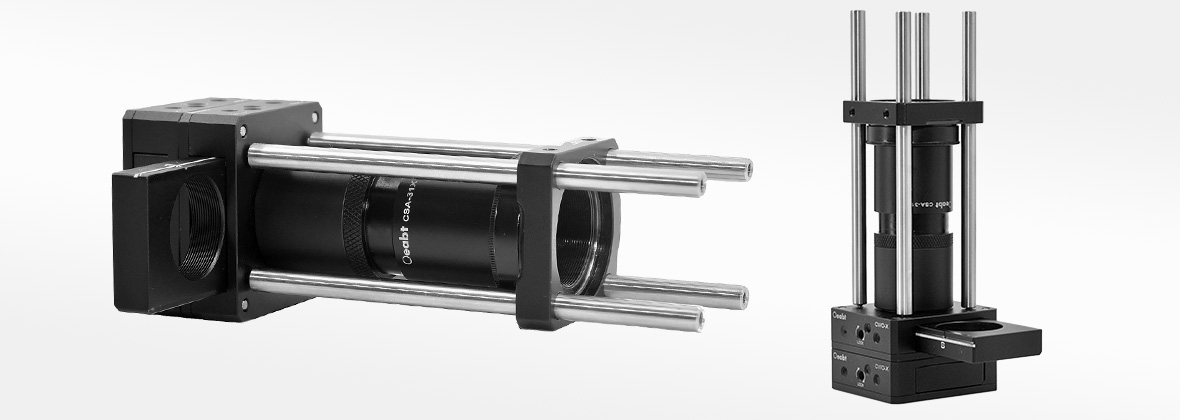

（4）示意图

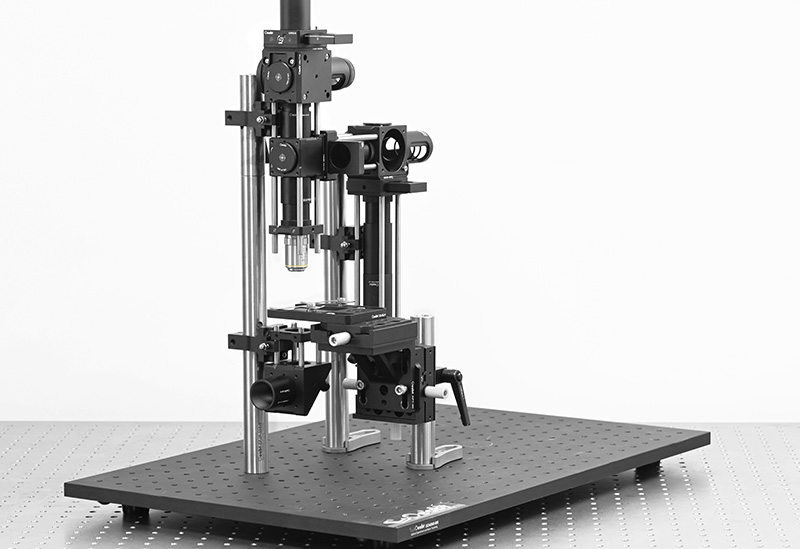

Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件，可通过安装接杆或透镜套管，可以将笼式系统集成到光学设备中去。

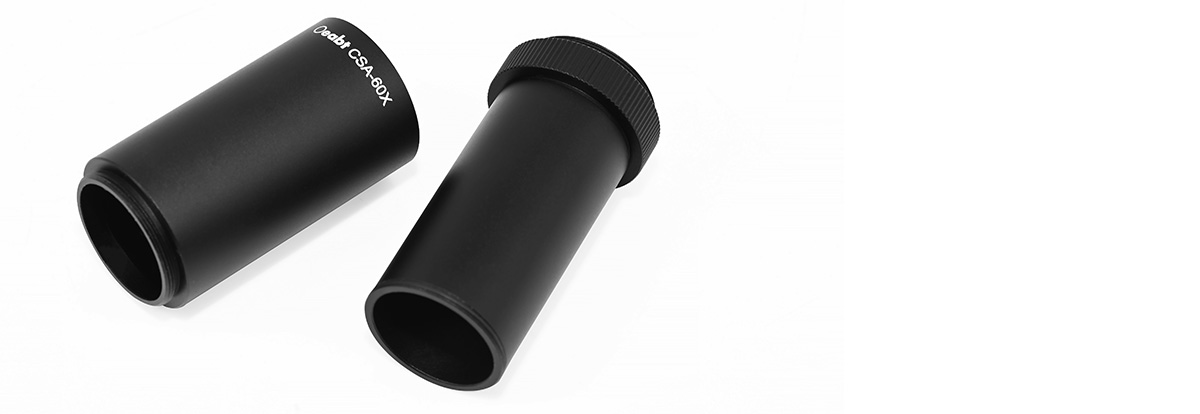

CSA-X系列套管屏蔽组件

• 在30毫米的笼式系统中实现笼板与笼板，或笼板套管之间漏光屏蔽；

• 可进行一定长度内的平移拉伸屏蔽不受任何约束，形成封闭的光路；

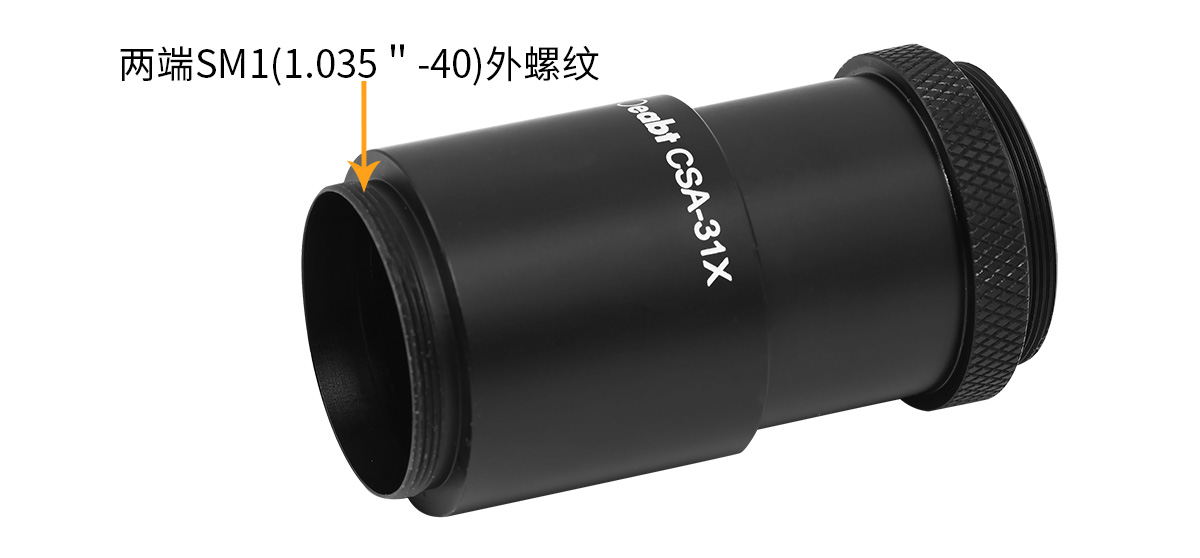

• 两端带SM1（1.035”-40）外螺纹；

• 提供密闭和具有刚性的遮光结构；

型号

规格

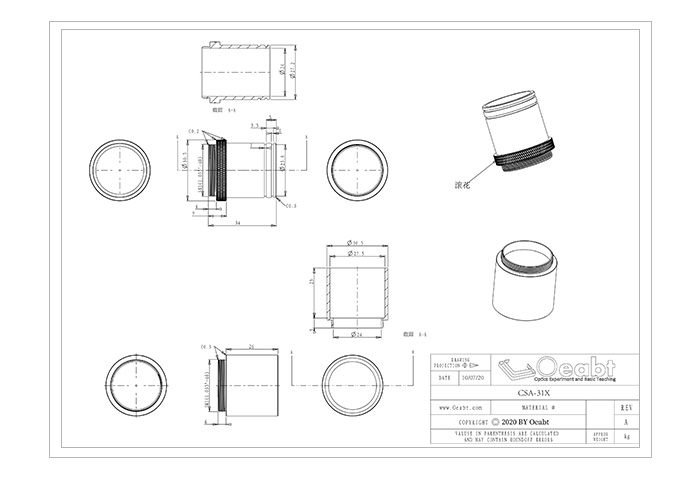

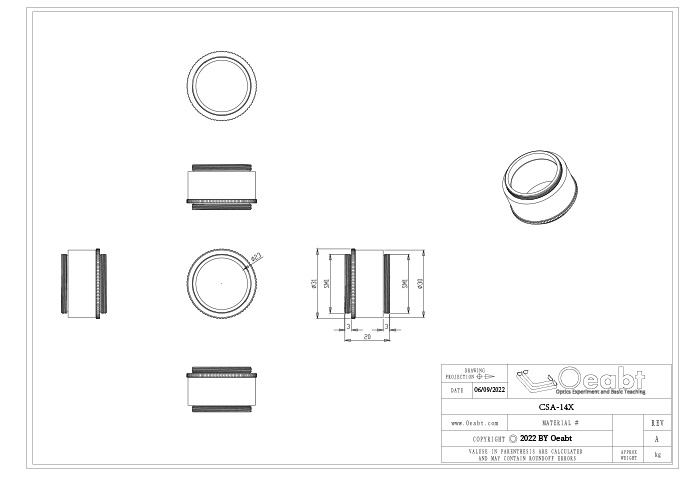

工程图
