产品说明

• 可用于不同的直径转接环作为CCD相机延长管使用（需搭配C口转接件）；

• 易于构造多组件光学系统，利用多个卡环在同一个套管内安装几个光学元件；

• 利用各种连接件可直接兼容Ø1英寸透镜套管；

• 可直接安装Ø25.4mm的光学元件,兼容SM1；

• 套筒两端采用环型设计搭配公转母套筒使用；

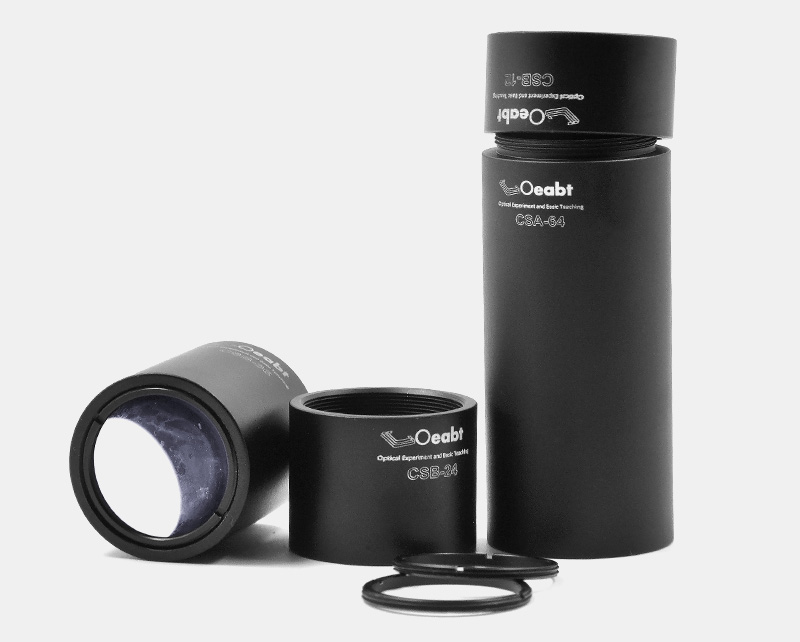

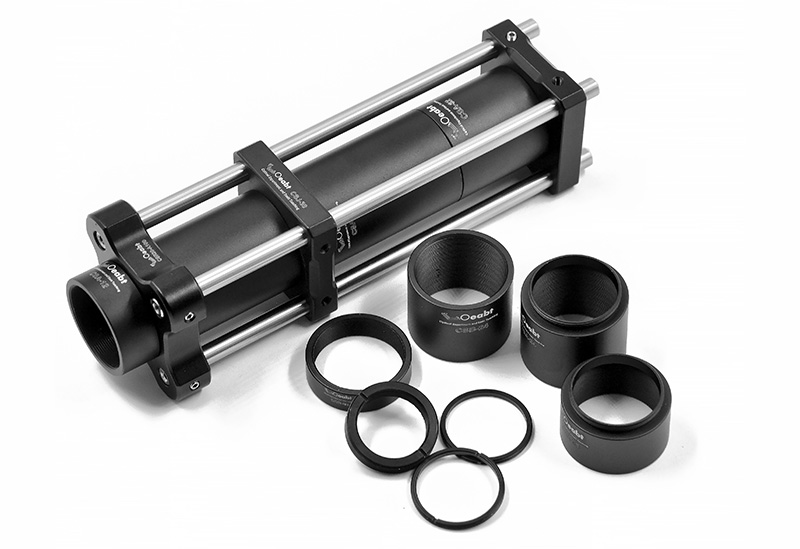

透镜套管非常适合搭建紧凑的光学笼式系统。套管可以用来安装一至多个光学元件。利用我们的卡环可以方便地设定卡环的深度，从而分离并固定光学元件。这些可堆叠的透镜套管兼容所有Ø25mm螺纹组件。每个透镜套管附带一个卡环，也可以另外购买额外的卡环来搭建系统。
示意图
通用参数
透镜套管非常适合搭建紧凑的光学笼式系统。套管可以用来安装一至多个光学元件。利用我们的卡环可以方便地设定卡环的深度，从而分离并固定光学元件。这些可堆叠的透镜套管兼容所有直径(25mm)螺纹组件。每个透镜套管附带一个卡环，也可以另外购买额外的卡环来搭建系统。
手动式组装安装

1.安装方式：

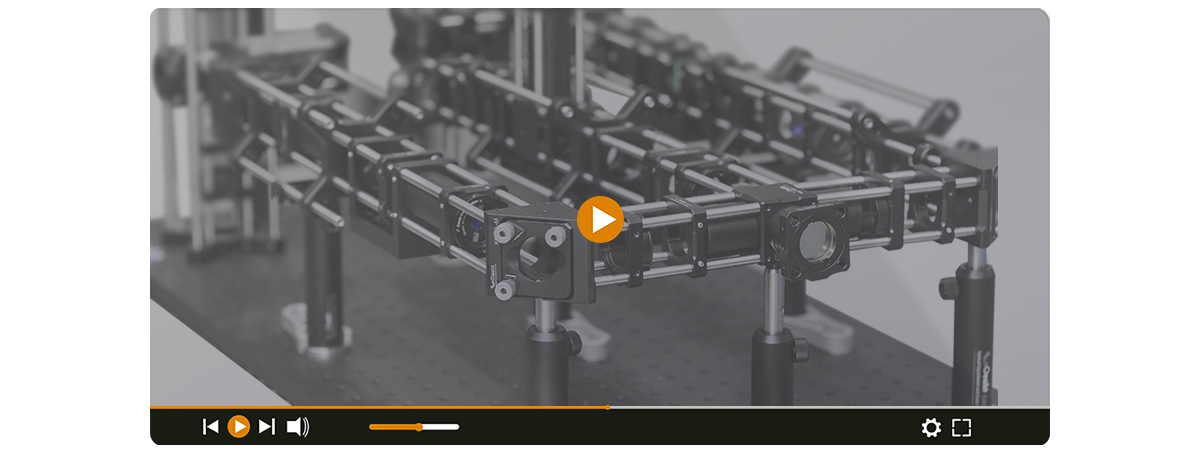

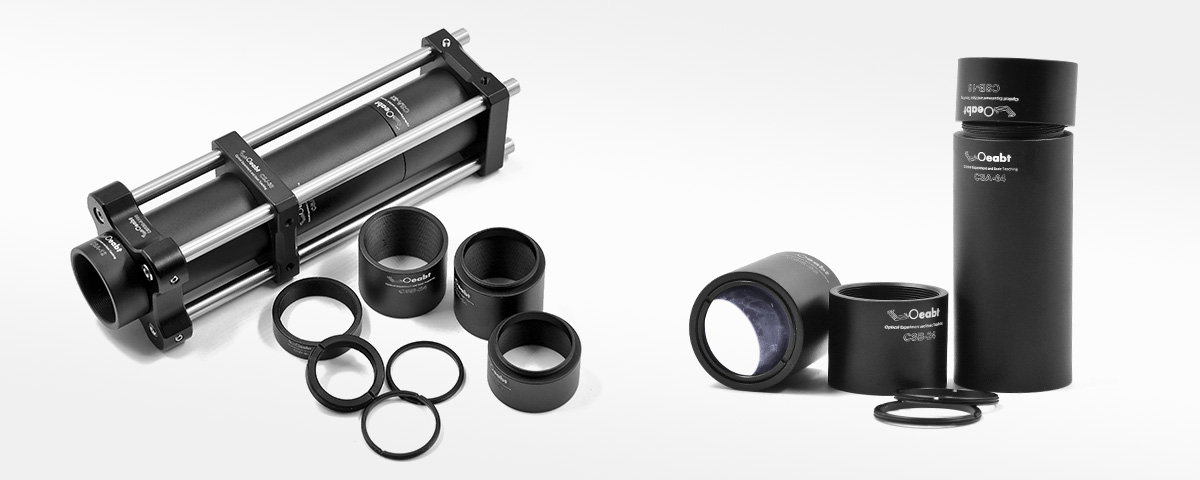

   Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件，可通过安装接杆或透镜套管，可以将笼式系统集成到光学设备中去。


  • CSB系列 STP文件

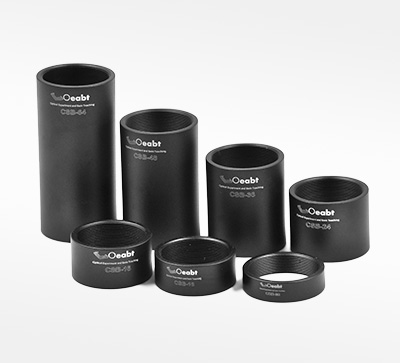

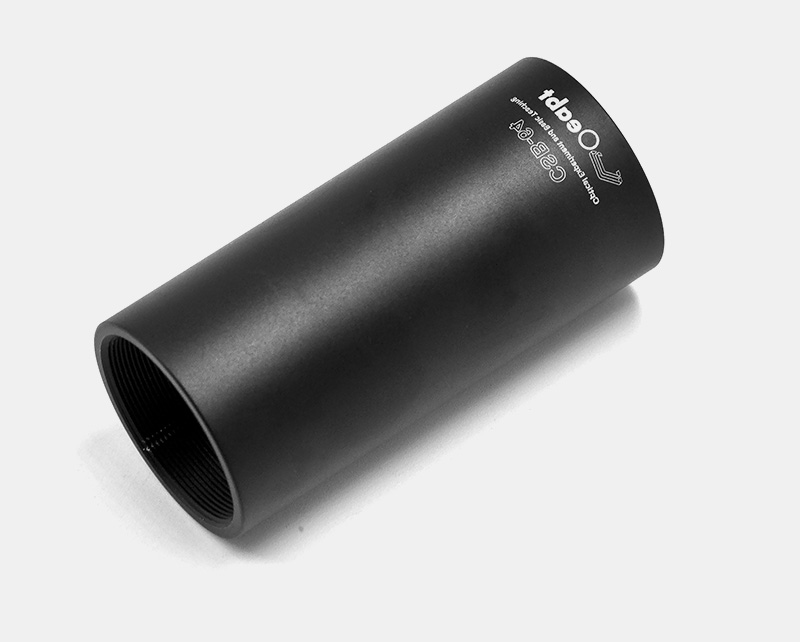

CSB系列 透镜套筒

• 可用于不同的直径转接环作为CCD相机延长管使用（需搭配C口转接件）；

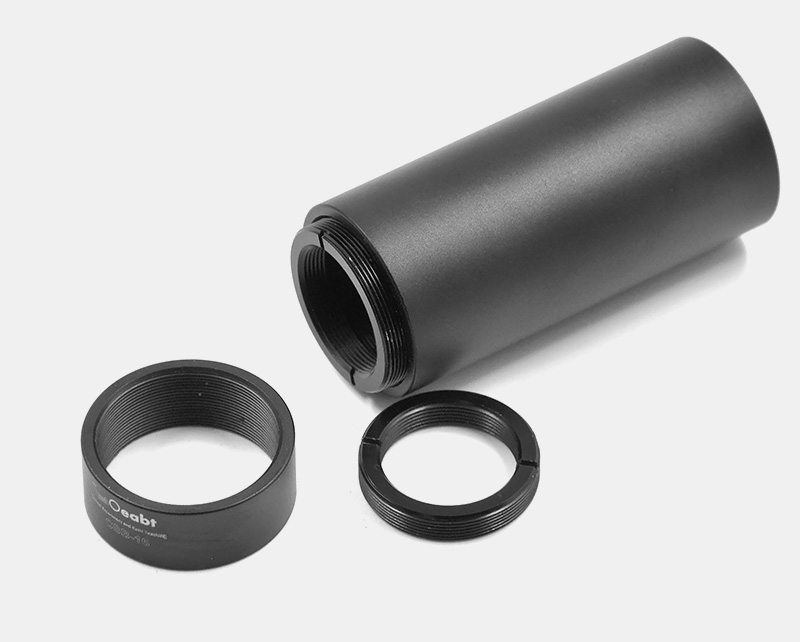

• 易于构造多组件光学系统，利用多个卡环在同一个套管内安装几个光学元件；

• 利用各种连接件可直接兼容Ø1英寸透镜套管；

• 可直接安装Ø25mm的光学元件，兼容SM1；

• 套筒两端采用环型设计搭配公转母套筒使用；

透镜套管非常适合搭建紧凑的光学笼式系统。套管可以用来安装一至多个光学元件。利用我们的卡环可以方便地设定卡环的深度，从而分离并固定光学元件。这些可堆叠的透镜套管兼容所有直径(25mm)螺纹组件。每个透镜套管附带一个卡环，也可以另外购买额外的卡环来搭建系统。

型号
规格
工程图
对比
单价
发货日期
购物车

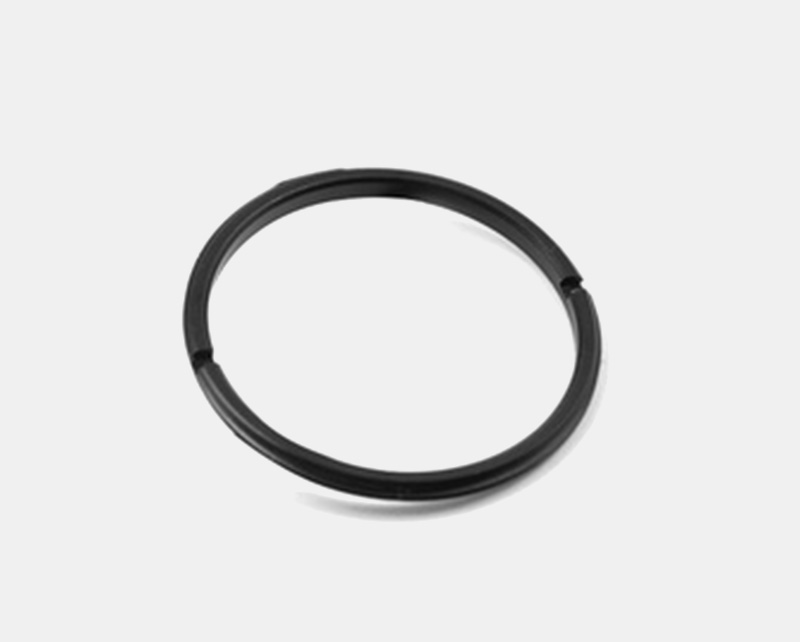

CSK1 无应力卡环

• 标准SM1（1.035”-40）外螺纹；

• 该设计可以降低其被夹持时的应力；

• 实现对光学元件周围光密封；

• 兼容我们的光学元件光学元件调整架和透镜套筒

• 卡环上的凹槽，兼容卡环扳手可快速安装调节；

这种设计使用由丁腈橡胶制成的O型环，可以减少光学元件表面的应力，实现对光学件周围光密封。与我们其他标准卡环一样，无应力卡环上也有两个槽，兼容卡环扳手。

型号
规格
工程图
对比
单价
发货日期
购物车
SM1-RMS 卡环转接件

• SM1（1.035”-40）外螺纹；

• RMS(0.800”-36）内螺纹；

• 在光机系统中一般用于连接显微物镜；

SM1-RMS转接件是SM1（1.035”-40）外螺纹，RMS(0.800”-36）内螺纹。同时Oeabt提供多种RMS螺纹组件与其它标准螺纹集成，实现SM1、RMS、C-Mount、M25*0.75、M27*0.75之间不同螺纹的自由转接。

型号
规格
工程图
对比
单价
发货日期
购物车

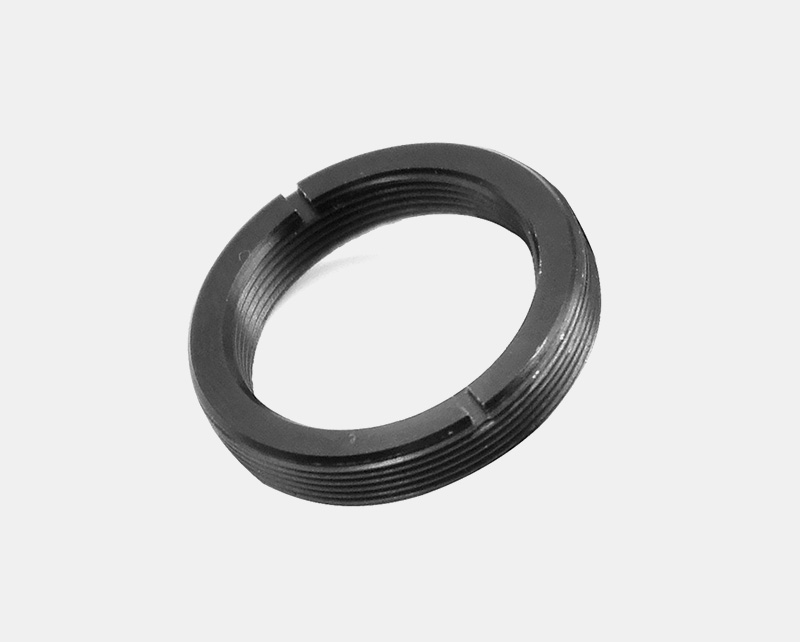

CSK3 SM1卡环

• 标准卡环，SM1（1.035”-40）外螺纹；

• 厚度2.0mm；

• 中空内径Ø22.9mm；

• 兼容SM1螺纹光学元件光学元件调整架和透镜套筒；

• 卡环上的凹槽，兼容卡环扳手可快速安装调节；

Oeabt提供多种卡环，用来将光学组件固定到带螺纹的调整架、透镜套管和未安装光学元件的转接件中。利用两个卡环将可光学元件固定在透镜套管中心；一个固定位置，另一个锁紧。

型号
规格
工程图
对比
单价
发货日期
购物车
