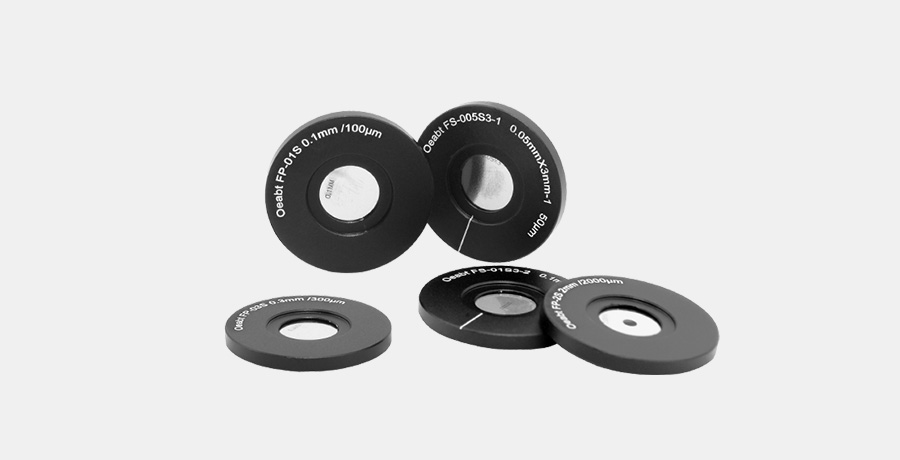

广州基座光学科技有限公司_F系列光学狭缝片/精密针孔

产品说明

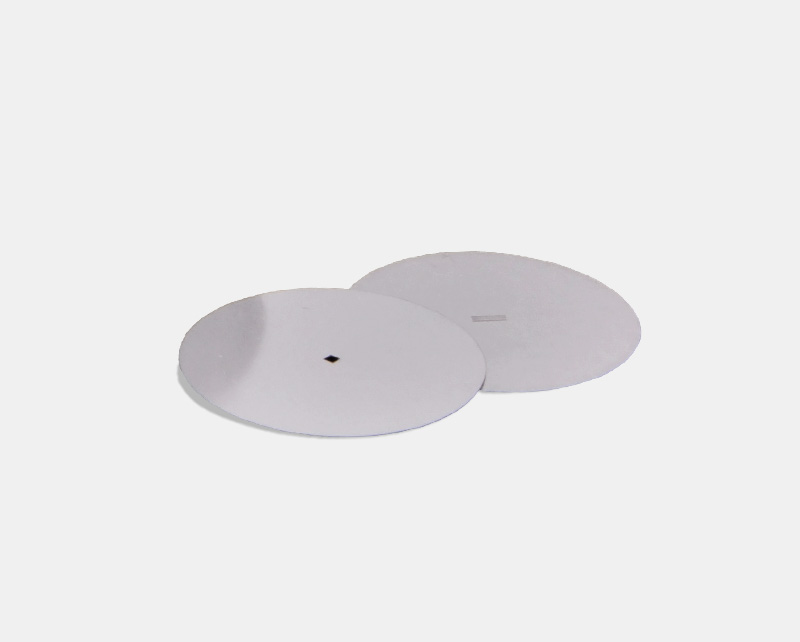

• 狭缝是指由一对隔板在光通路上形成的缝隙，材质由不锈钢制成；精密针孔、狭缝片用于实现光路中微小点光源、激光光束滤波等；

• 调节入射单色光的纯度和强度，也直接影响分辨力；

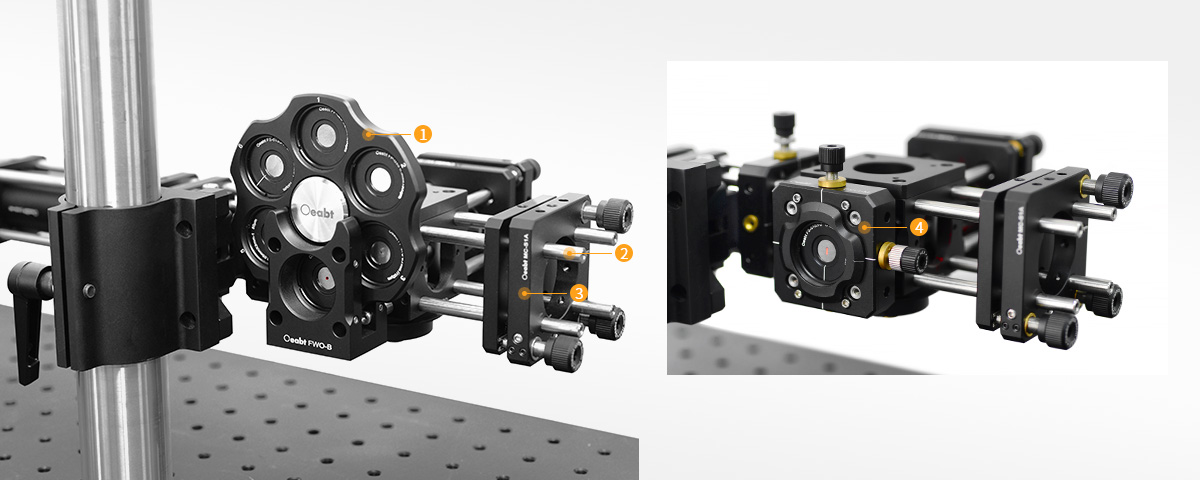

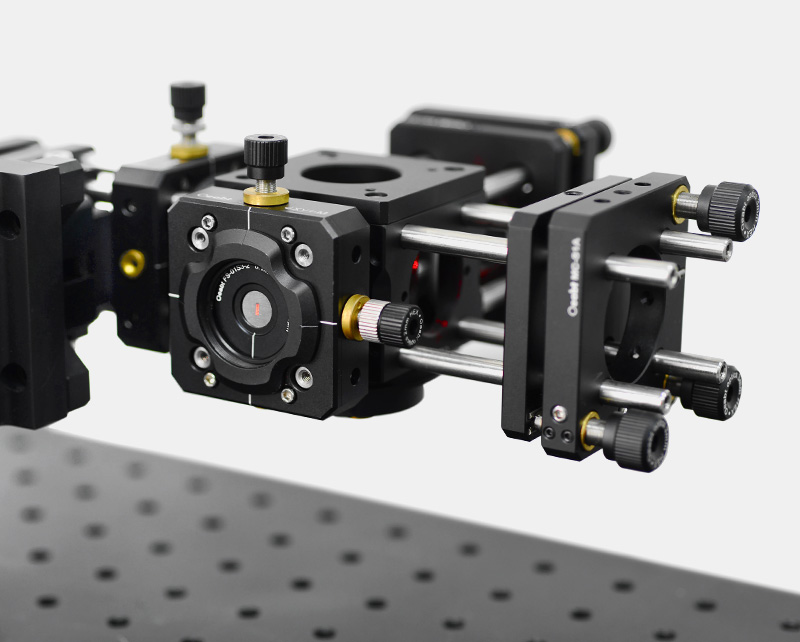

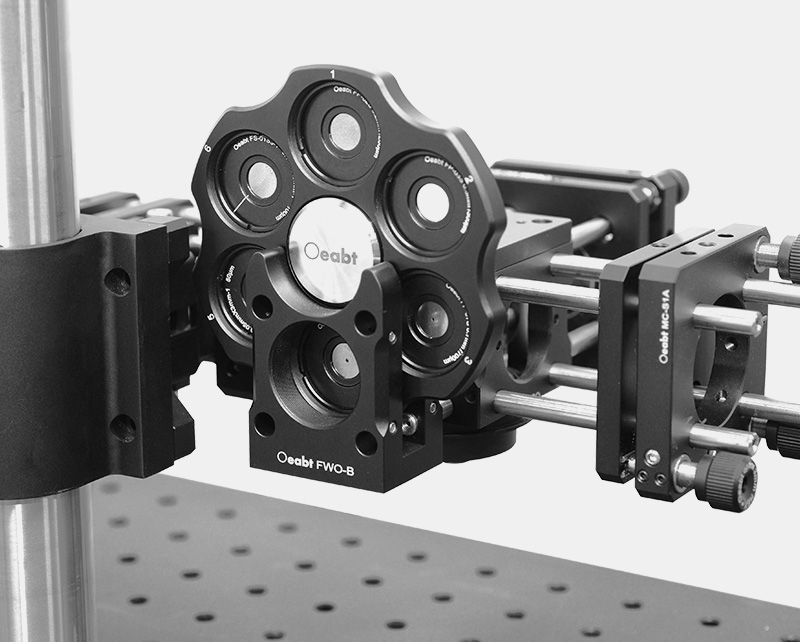

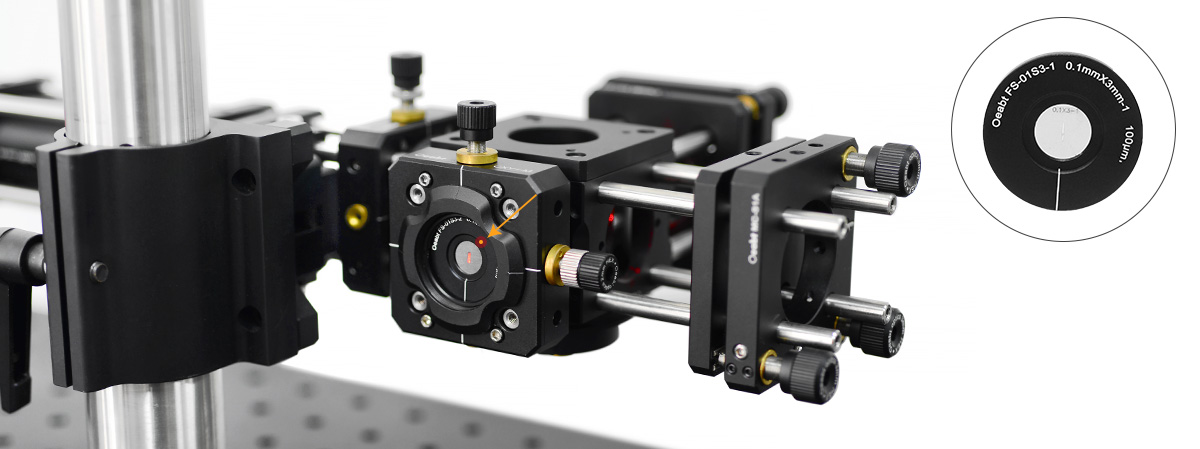

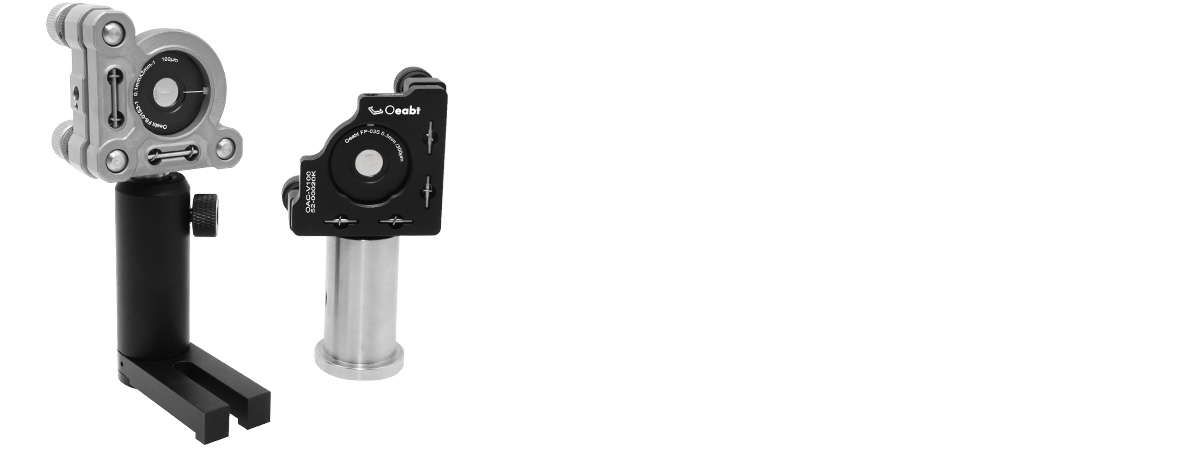

• 可适配Oeabt多系列产品笼板/安装座使用；

•

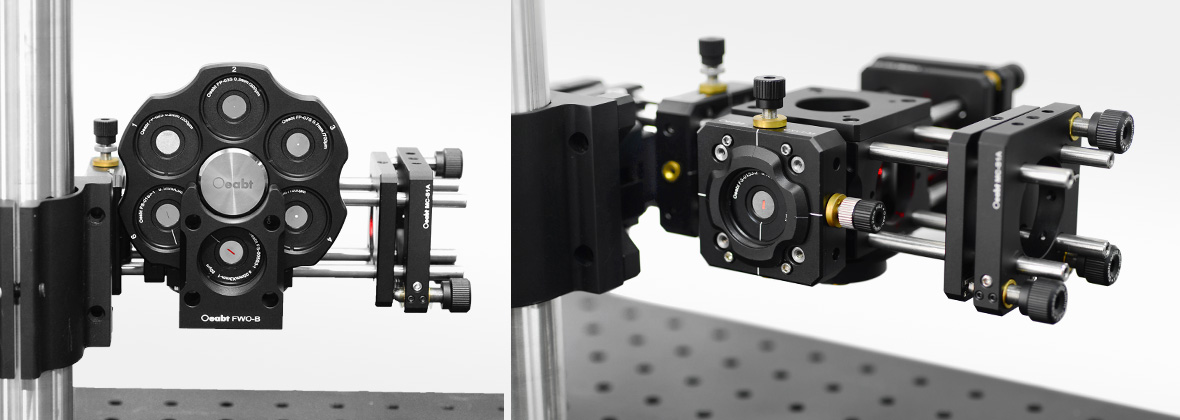

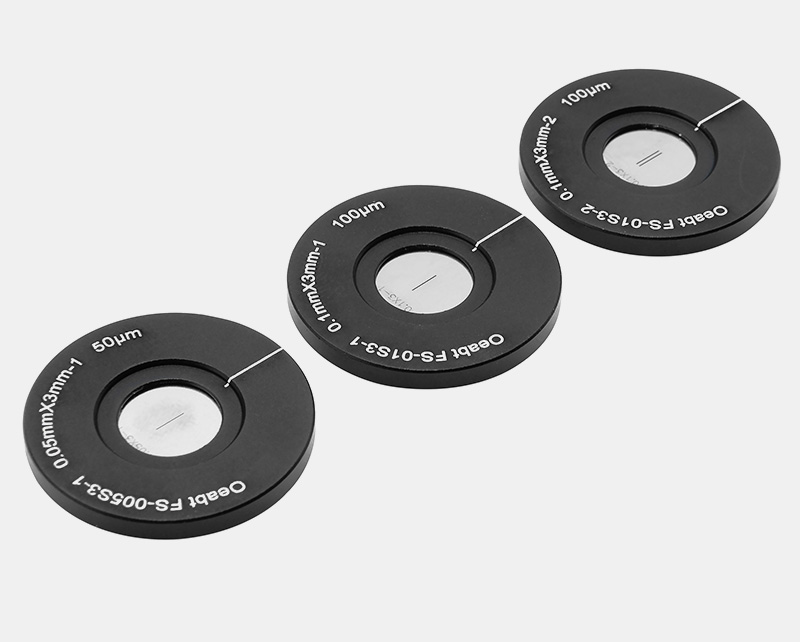

光学狭缝片应用于光谱仪器等，主要用途是通过针孔/狭缝配合笼板安装架、调整座、透镜套筒以及显微物镜的组合使用，用来实现光路中的微小星点光源，激光光束滤波等光学实验。针孔也可根据实际需求对孔径的大小、外径的尺寸自行选择，以满足使用者的不同实验用途。

产品参数
外径	Ø25.4*2.6mm
材质	铝合金+不锈钢
重量	3.3g

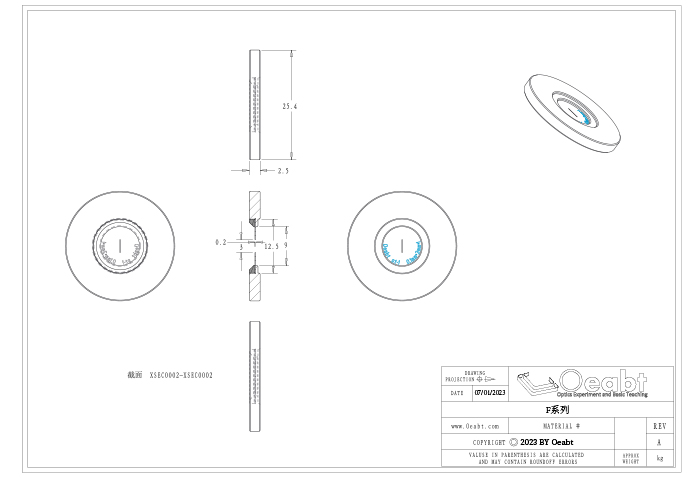

示意图

通用参数

☑光学狭缝片知识点

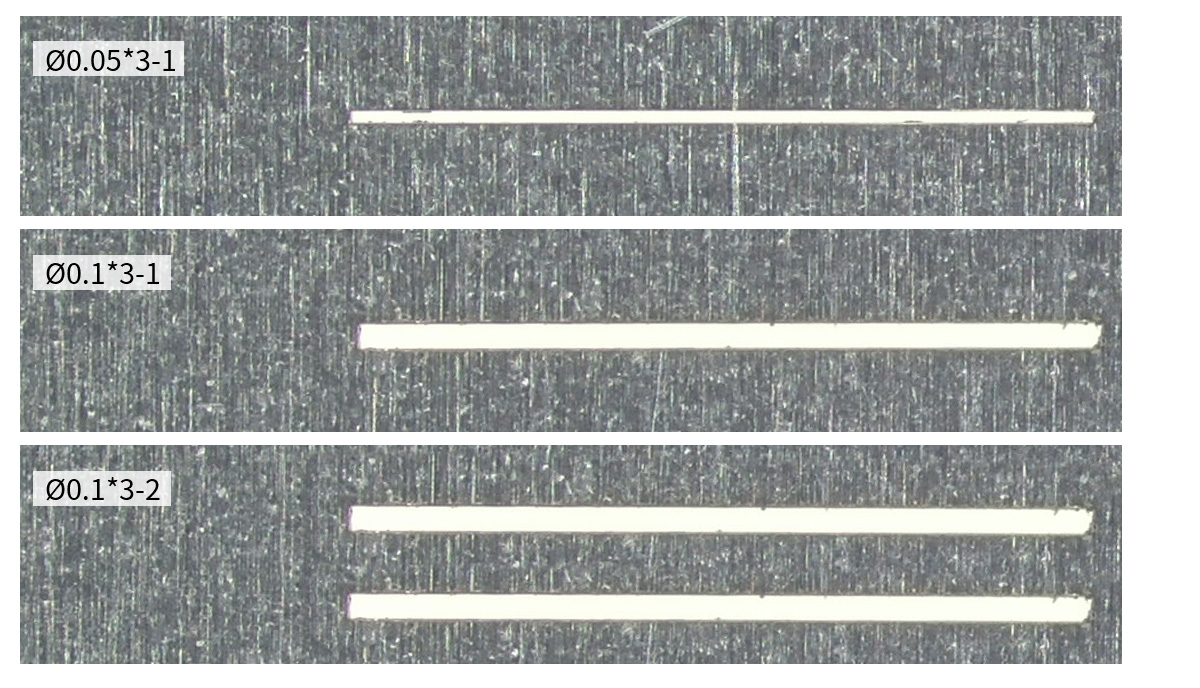

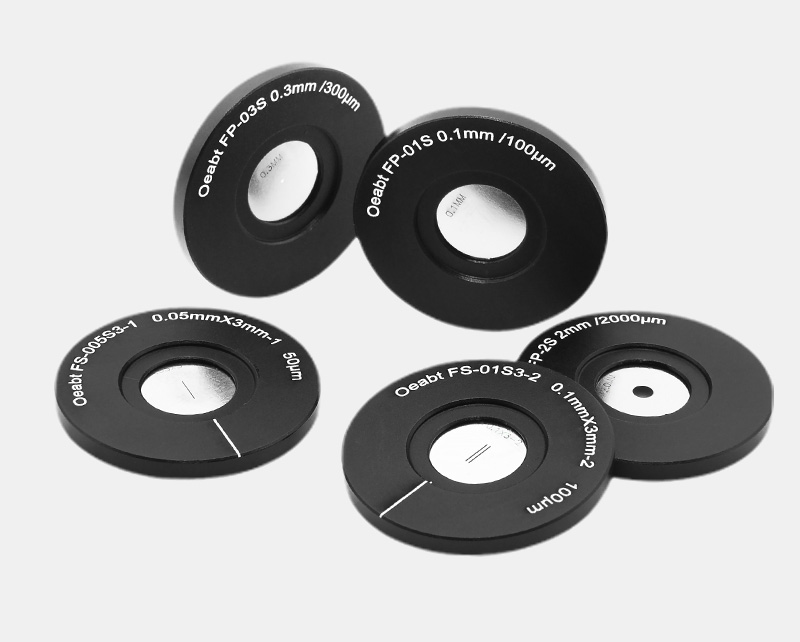

-光学狭缝片

狭缝片是指由一对隔板在光通路上形成的缝隙，用来调节入射单色光的纯度和强度，也直接影响分辩力。

狭缝介绍及特点：
狭缝主要应用于光谱仪器等，根据现代光谱仪器的工作原理, 光谱仪可以分为两大类:经典光谱仪和新型光谱仪。经典光谱仪器是建立在空间色散原理上的仪器；新型光谱仪器是建立在调制原理上的仪器。经典光谱仪器都是狭缝光谱仪器，调制光谱仪是非空间分光的，它采用圆孔进光。根据色散组件的分光原理，光谱仪器可分为:棱镜光谱仪、衍射光栅光谱仪和干涉光谱仪等。
狭缝按功能区分，又可分为入射狭缝和出射狭缝。出射入射和中间狭缝是光谱仪的重要部分。入射、出射狭缝的主要功能是控制仪器分辨率, 中间狭缝主要是用来抑制杂散光。对于一个光谱仪，即使用一单色光照射狭缝, 其出射光也总有一宽度为Δυ【也称频率宽度】的光谱分布。这主要是由仪器光栅、光学系统的象差、零件加工及系统调整等因素造成的，并由此决定了仪器的极限分辨率。在实际测量中，随着狭缝宽度加大，分辨率还要线性下降，使谱线展宽。
出射狭缝的宽度通常有两种表示方法：一为金属狭缝片上狭缝的实际宽度以毫米表示，另一种为光谱频带宽度，即指由出射狭缝射出光束的光谱宽度也是以毫微米表示。例如，出射狭缝的宽度是6mm，并不是说出射狭缝的宽度是6mm，而是指由此狭缝射出的光具有6mm的光谱带宽。纯粹的单色光只是一种理想情况, 分光光度计所能得到的“单色光”，实际上只是具有一定波长范围的谱带，狭缝越宽，所包括的波长范围也愈宽。对单色光纯度来说，狭缝是愈窄愈好，但光的强度也就越弱，因此狭缝不能无限制地小，狭缝的最小宽度取决于检测器能准确地进行测量的最小光能量。目前达到的最小宽度为0.1nm。特定的波长要选择对应的狭缝，狭缝对分辨率也有影响。

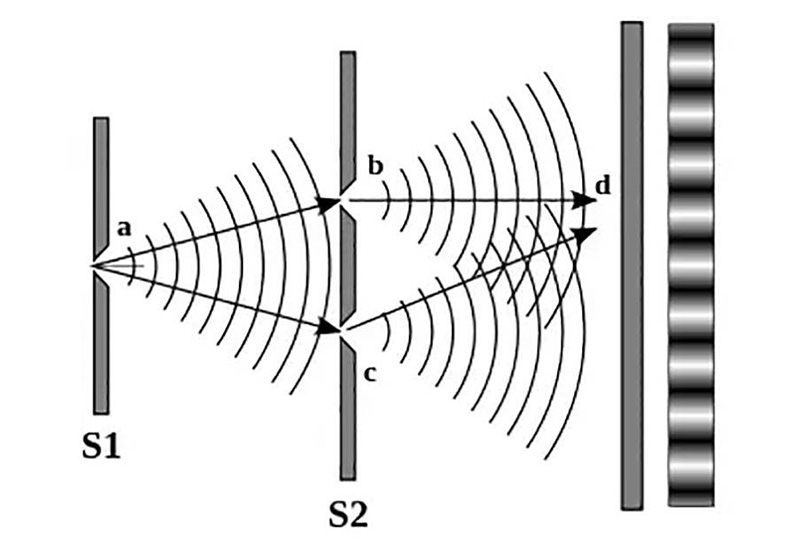

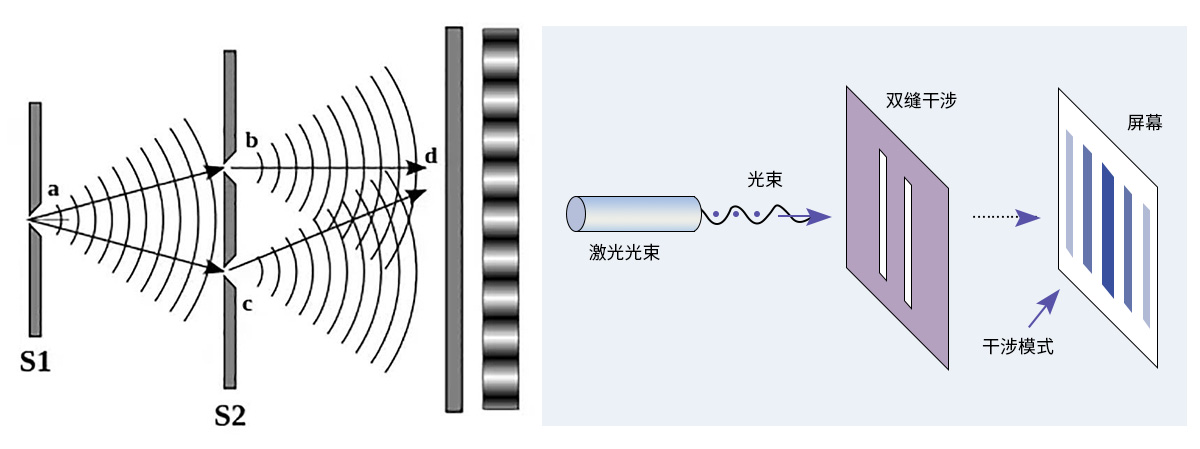

- 光的双缝干涉实验

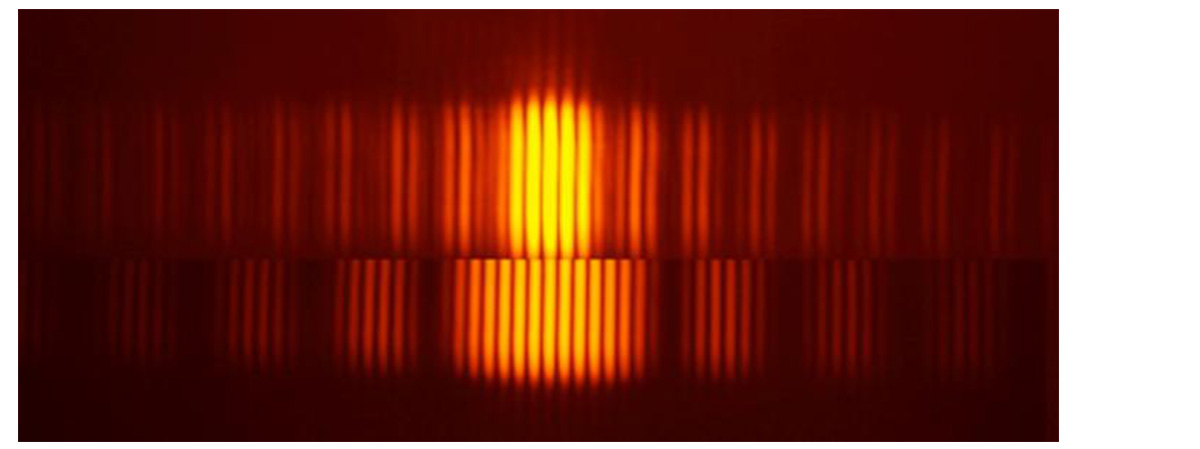

这个实验的设置很简单，一个点光源所发出的光在通过两条狭缝后，被投射在一个背景板上。当通过狭缝的光到达背景板上时，所投射出的并不是两条光带，而是许多明暗相间的条纹。

出现这种明暗条纹的的原因是因为光是一种波。当光通过两条狭缝后，相当于在两个狭缝出口处产生了两条新的波。这两条波在背景板不同的位置上会产生干涉。在明条纹处，两条光波到达时它们的波峰刚好叠加在一起，波的强度加大，所以产生了较亮的条纹。而在暗条纹处，两条波的波峰和波谷刚好抵消，波的强度减弱，形成了较暗的条纹。

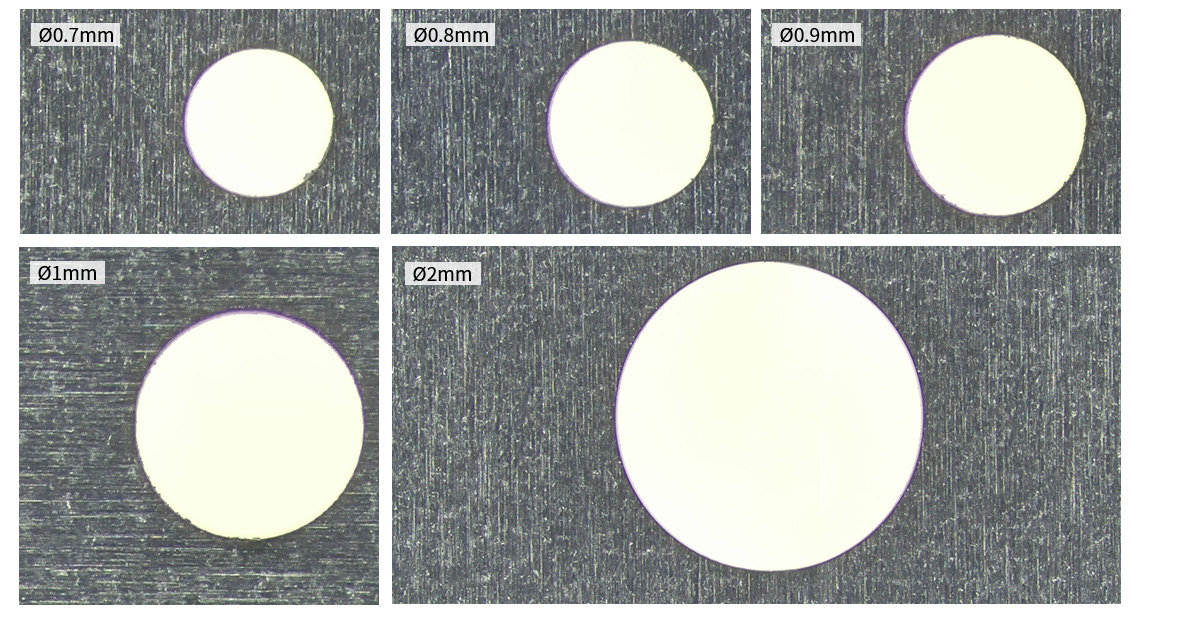

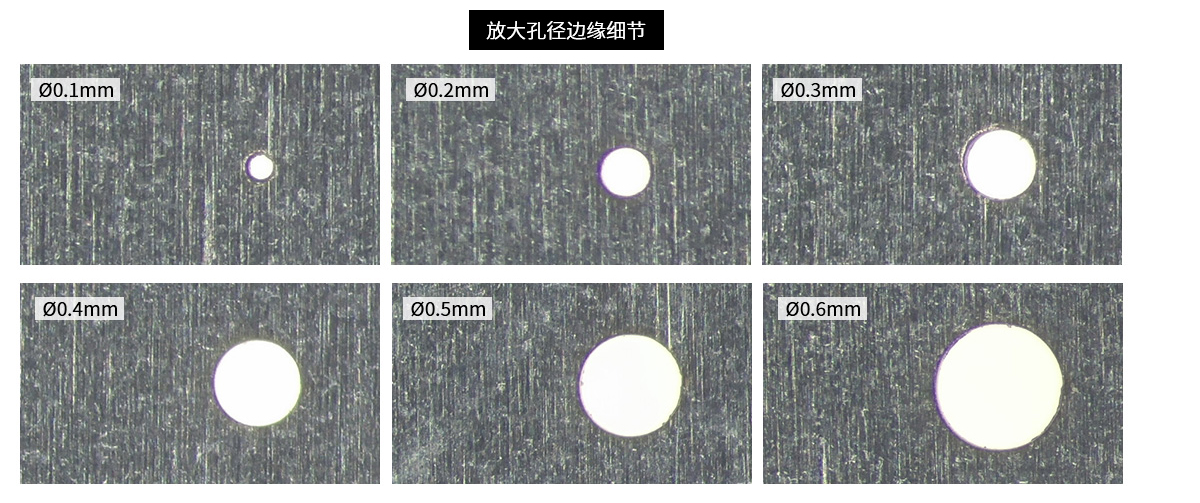

精密针孔：

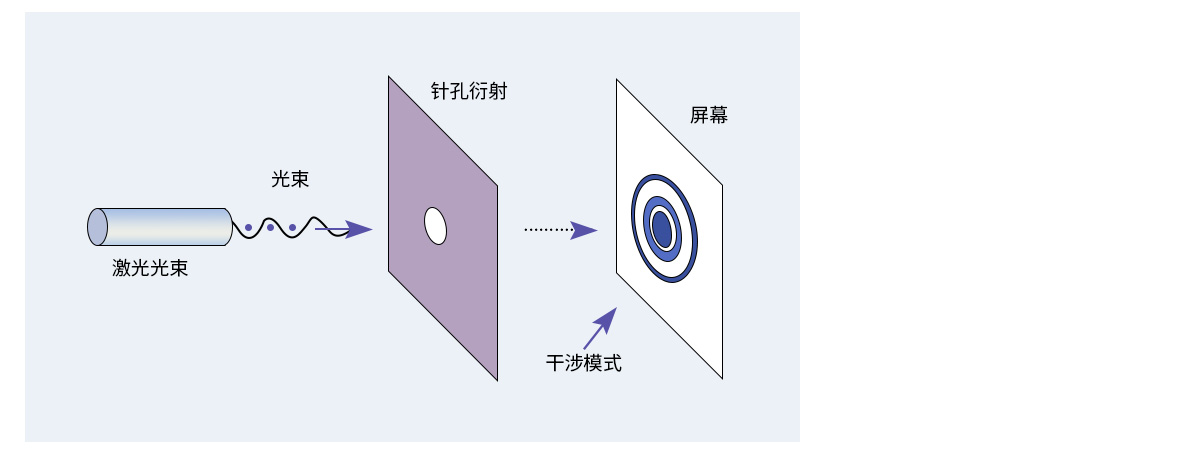

激光可以会聚成非常小的一点，所以可作为一个接近于理想的点光源来产生球面波，这对于光学系统是非常有用的。但是激光又具有高度的相干性，空中的灰尘，光学元件或激光本身往往有一些散射光会形成千扰，因此要在会聚的点上放一小孔，使杂散光不能通过（如用10倍的显微镜物镜聚焦，则针孔直径约25μm）该针孔所起的作用就好像无线电中的滤波器一样，不允许其他空间频率的光通过，所以称针孔滤波。

有多种用途：▶ 空间滤波； ▶ 控制光束直径； ▶ 制作点光源； ▶ 影像分析；
