广州基座光学科技有限公司_FC-HX系列显微相差环

参数规格技术说明组装应用举例工程图下载

产品说明

• 实现相差显微术；

• 与相差物镜结合使用，利用光的相位差来增强图像对比度；

• 适合通过明场照明进行相差成像；适用于细胞学、分子生物学和材料科学中的观察；

• 不同相位差环选项；

在相差显微镜中，相差环是实现相差显微术的核心组件之一。它通常是与相差镜头结合使用的，用于产生和测量物体和背景之间的相位差。

规格	Ø25.4*1.7mm
环板厚度	0.2mm
材质	铝合金+不锈钢
重量	1.9g

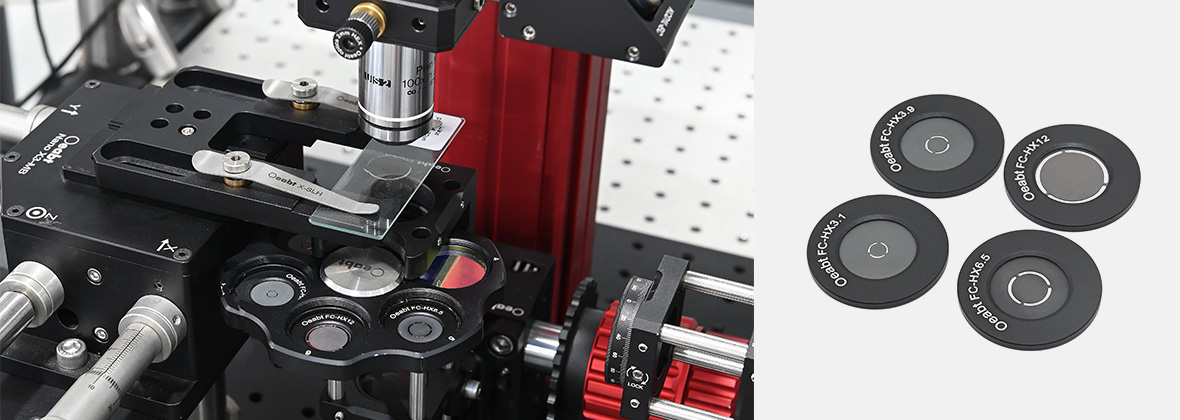

显微相差环

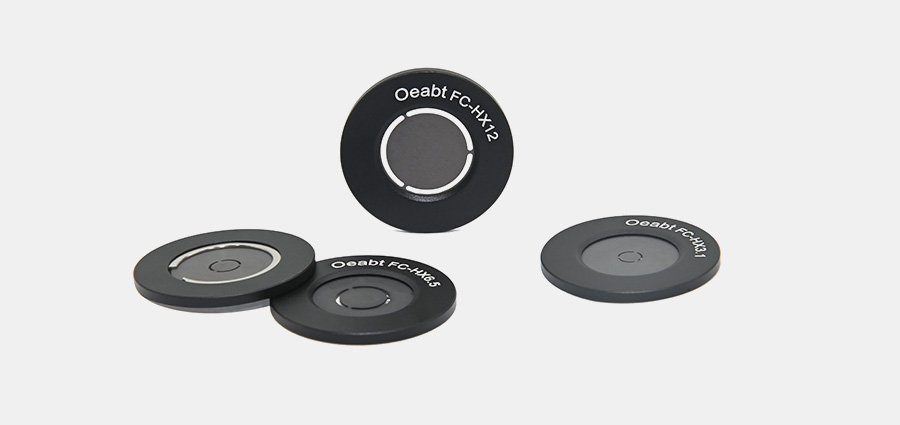

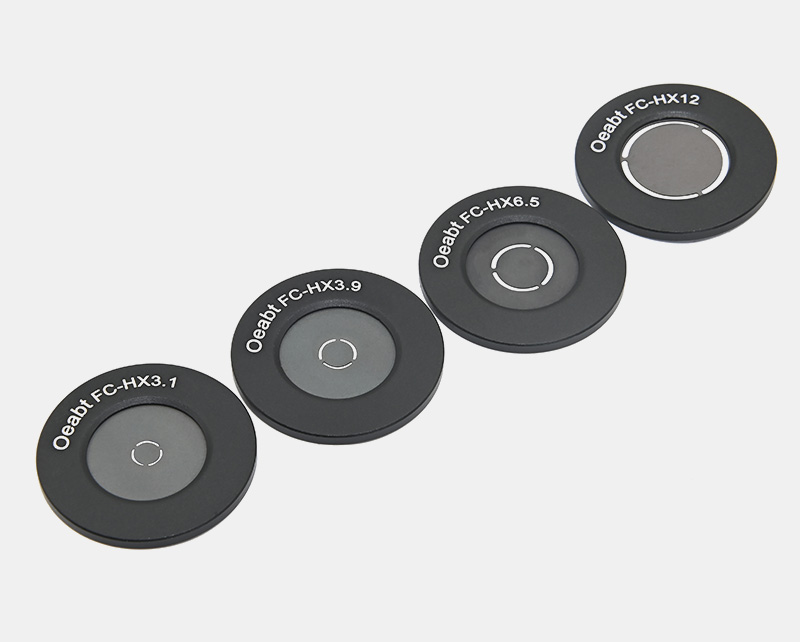

型号	环形规格	数量

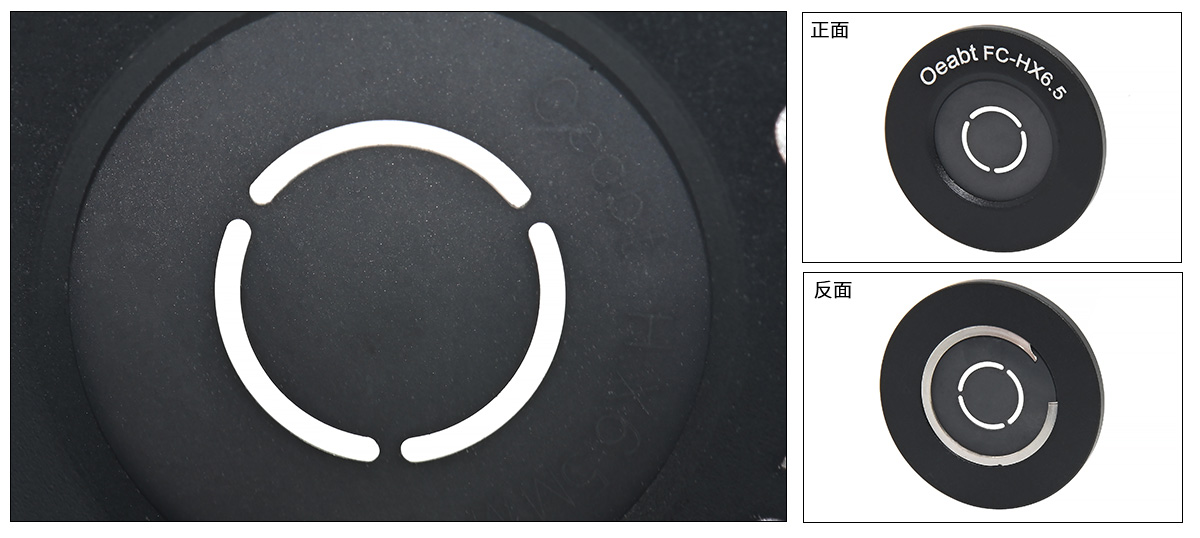

FC-HX3.1	Ø3.3mm，环形0.21* 2.44mm	3条
FC-HX3.9	Ø4.8mm，环形0.3* 3.17mm
FC-HX6.5	Ø7mm，环形0.5* 5.5mm
FC-HX12	Ø12.7mm，环形0.7* 10.35mm

示意图

通用参数

☑相差显微术知识点

-相差显微术的原理

在明场透射照明下对半透明的样品成像时，样品与背景之间的对比度很小，因为其取决于对光的吸收。而相差显微术通过将相差转变为像平面的振幅之差，从而提高了图像的对比度。

- 相差显微镜光路图

相关显微镜的关键元件是环形光圈和相位板。环形光圈位于聚光镜的前焦平面内，限制了光波穿透的角度。相位板位于物镜的后焦平面内。搭配相差环，其材料可以按照1/4λ的幅度调暗穿过相位板的光线。相差观察利用光的干涉原理，将这个光程相位差，转换成振幅（亮度）变化，从而提升了分界面的衬度，让人眼可以区分。

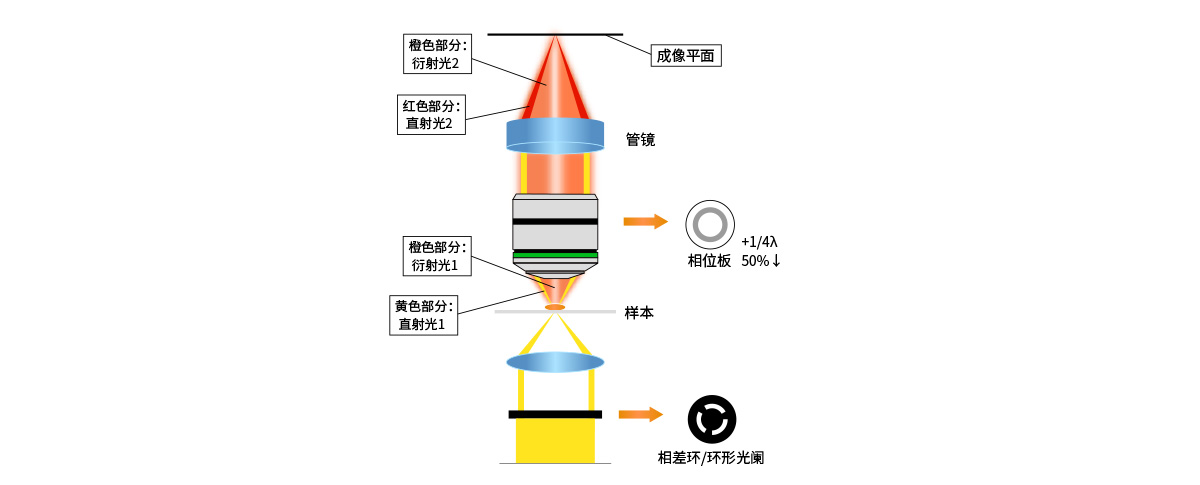

相差环使透过聚光镜的光形成空心光锥，聚焦在样品上（黄光）；通过样品平面后，散射光（橘色）延迟-¼λ（典型值）。当直射光-主要是背景光-通过相位环时，偏移+¼λ，变暗50%（红色），于是，这些相位偏移使得背景光和散射光在像平面产生相长和相消干涉。

对于正相差，物镜中的高折射率相位板上刻有镀金属膜的相位环，可以将光的透射率减少50%，并使透过相位环的光偏移+¼λ。与匹配的聚光镜环形光阑一起使用时，透过相位环的光主要为直射的背景光，而透过相位板其他部位的光则为经样品散射的光。光与样品的相互作用产生-¼λ 的典型相位偏移。直射光与散射光之间180°的相位差(典型值)会在像平面产生相长和相消干涉。背景光减少50%，从而使背景光与散射光之间的光强差别明显，进而改善对比度。与明场图像相比，相差图像的对比度更大，与相位相关，且背景光信号较低。由于这些物镜使用的是正相差，产生的图像会比较暗，背景比较亮。

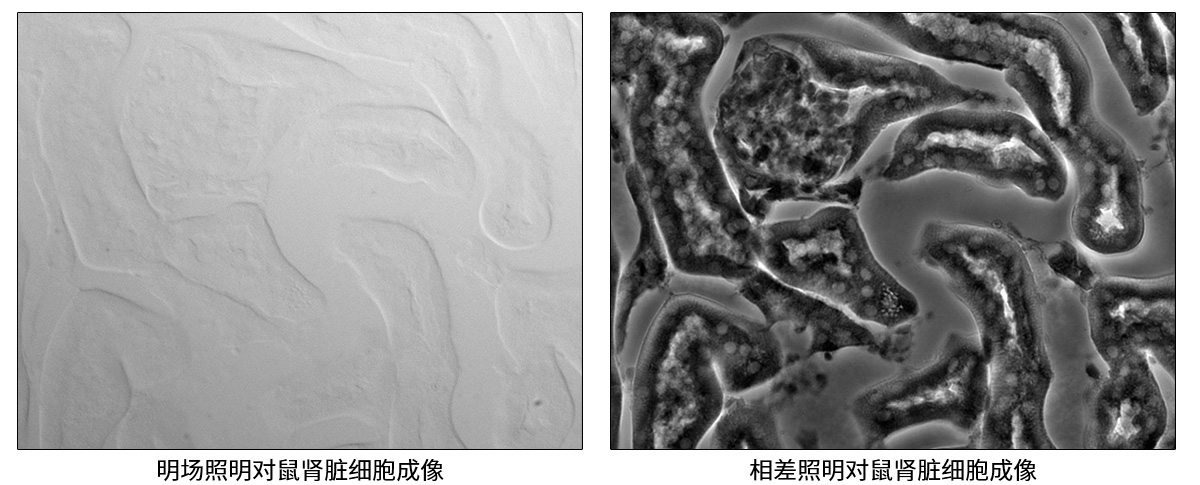

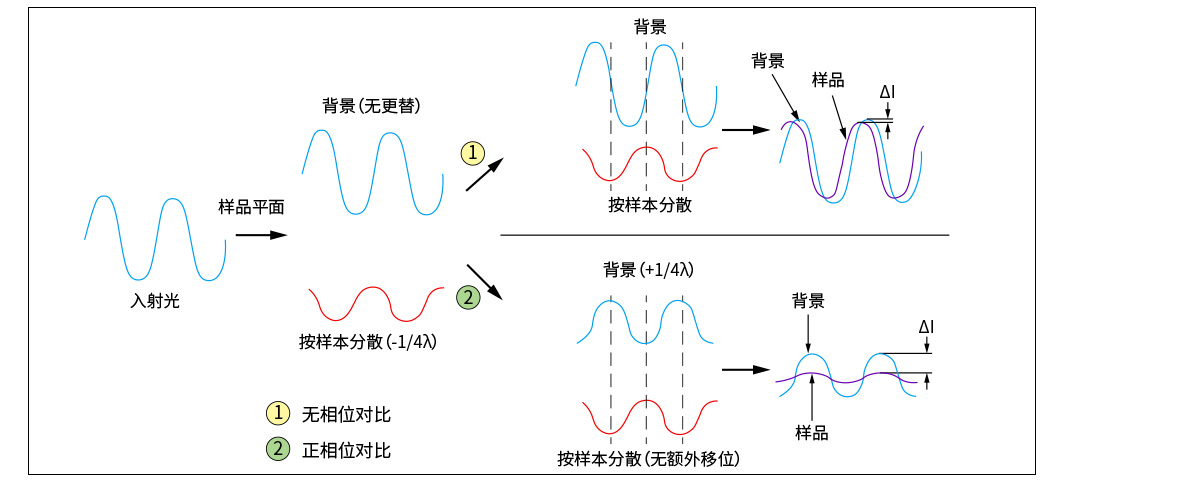

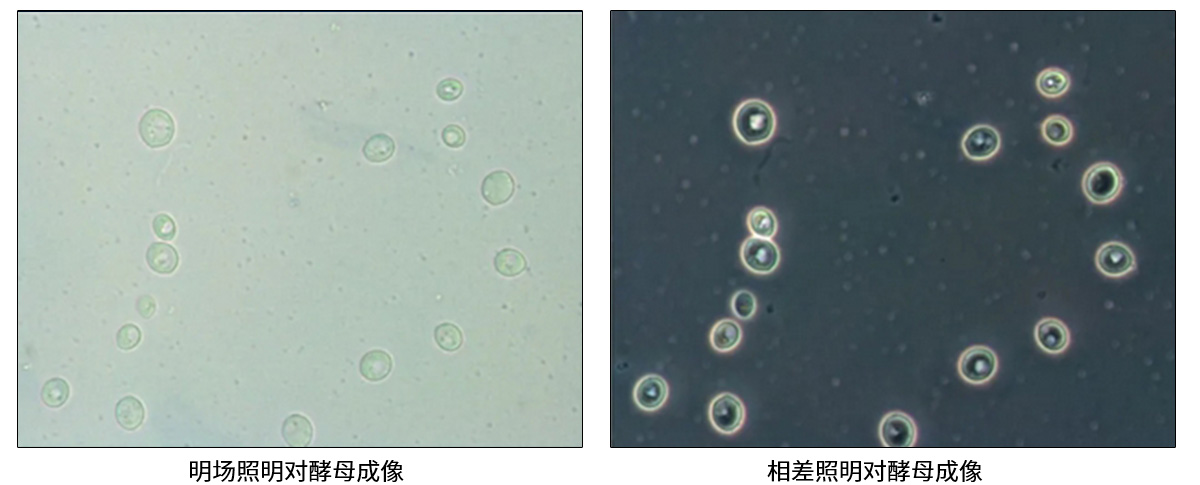

在明场照明下对半透明的样品成像时，图像对比度ΔI只表示样品对光的吸收。而在相差成像中，相位板将样品散射产生的相差通过相长和相消干涉转变为振幅之差，从而增强了背景与样品之间的对比度。

☑产品描述

（1）相差显微镜中，相差环是实现相差显微术的核心组件之一。它通常是与相差镜头结合使用的，用于产生和测量物体和背景之间的相位差。用于提高透明或半透明样品的对比度，尤其是当这些样品在常规明场显微镜下几乎不可见时。它通过利用光的相位差来增强图像对比度，特别适用于细胞学、分子生物学和材料科学中的观察。

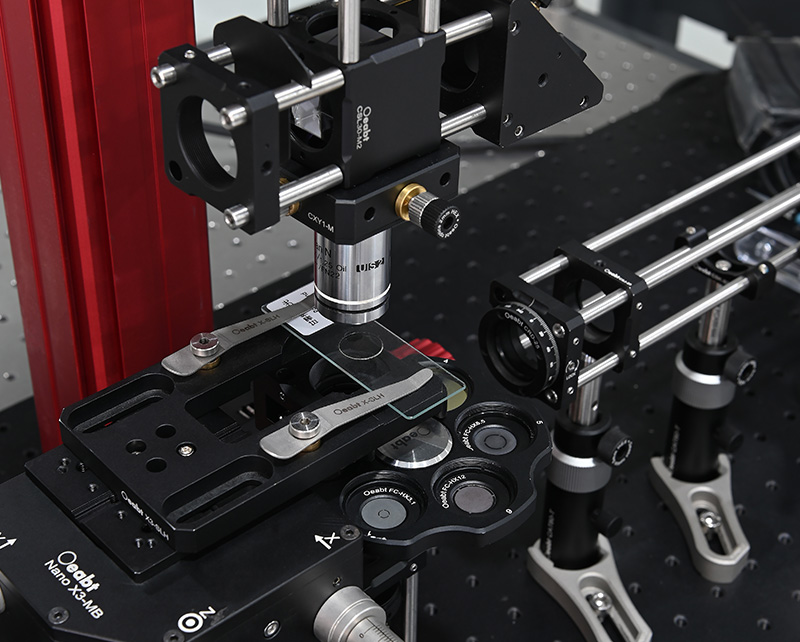

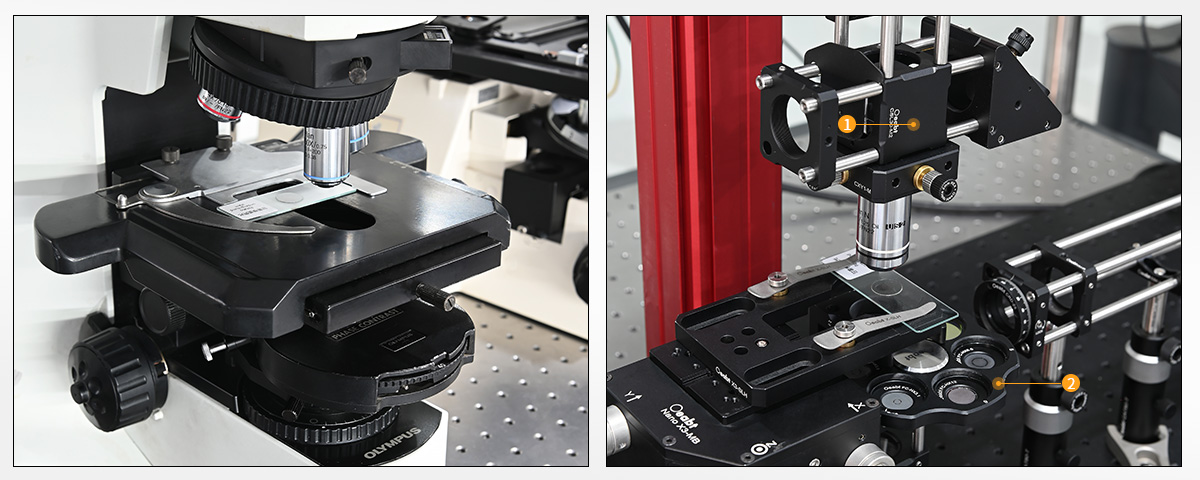

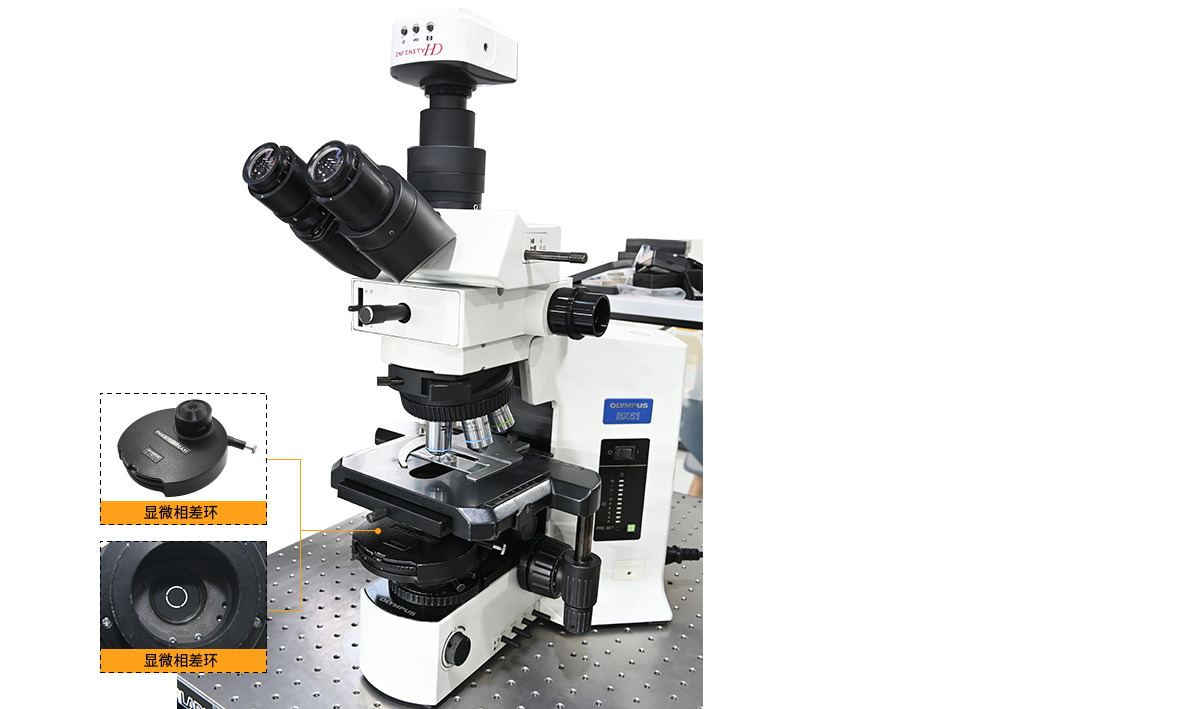

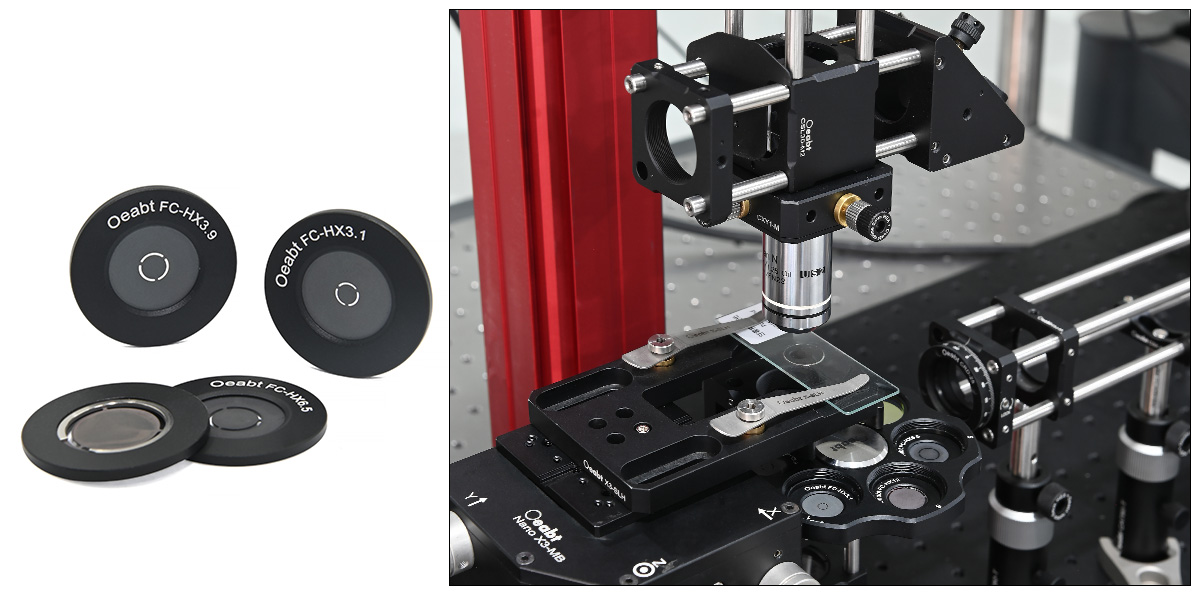

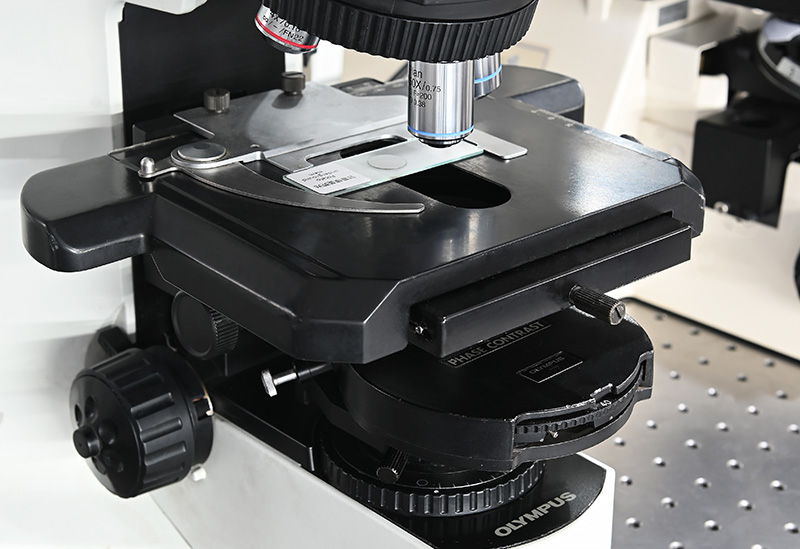

（2）可安装在转盘式相衬装置内，或集成到笼式系统与光学转轮、调整座、透镜套筒内使用。

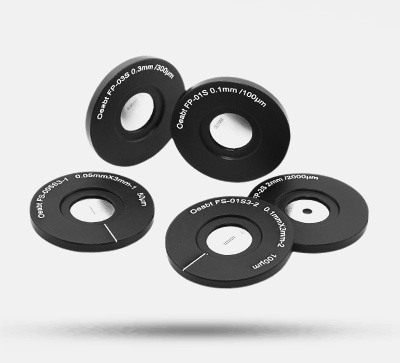

（3）针孔也可根据实际需求对孔径的大小、外径的尺寸自行选择，以满足使用者的不同实验用途。

❶CSL30-M系列 30mm笼式立方体点击购买>

❷ FWO-B 30mm滤光片转轮点击购买>

FC-HX系列工程图下载

FC-HX系列显微相差环
