产品说明

• 并排连接两个30mm笼式立方体；

• 兼容30mm笼式系统；

• 中心孔Ø26.3mm，兼容30mm笼式系统组件所需透射光孔径的通过；

• 附带4个4-40柱头螺纹，2个4-40平头螺丝；

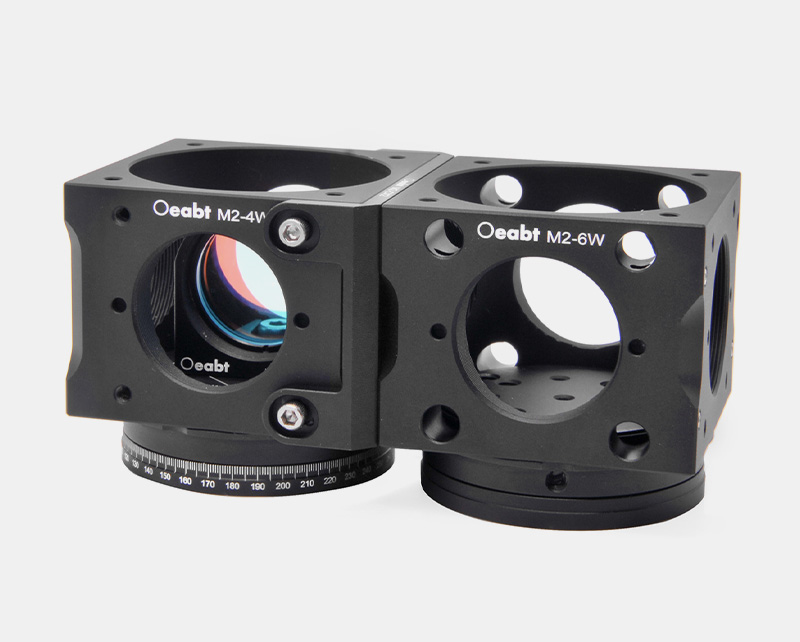

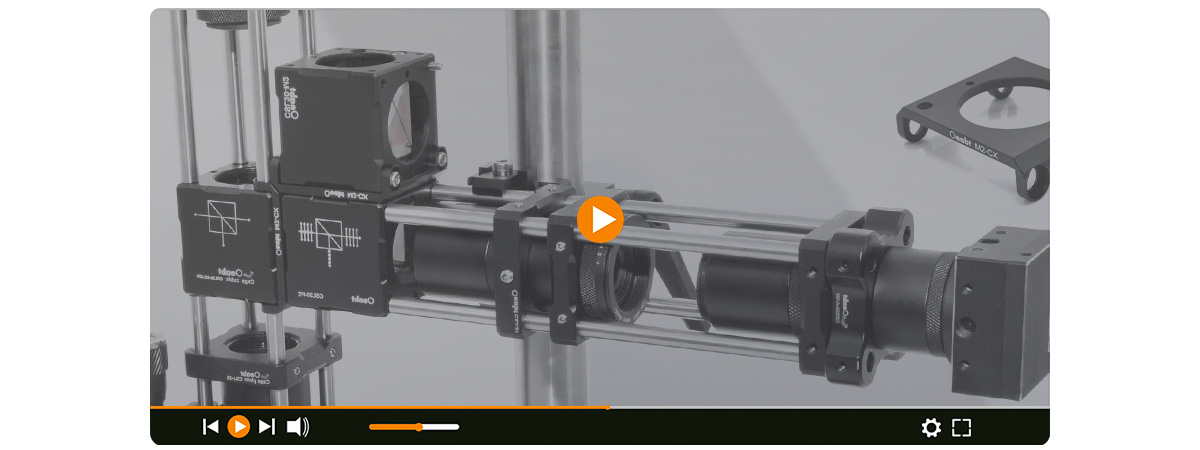

M2-CX系列是一个笼式立方体连接件可以将我们的30mm笼式立方体快速连接在一起，采用层叠式设计，可与任意个笼式立方体直接连接，为装配复杂的光机械提供灵活性。

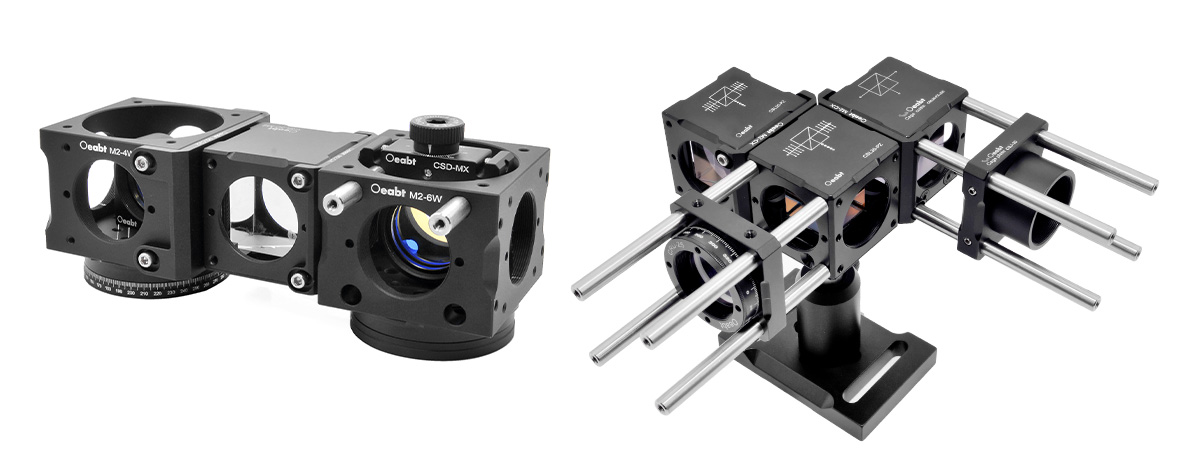

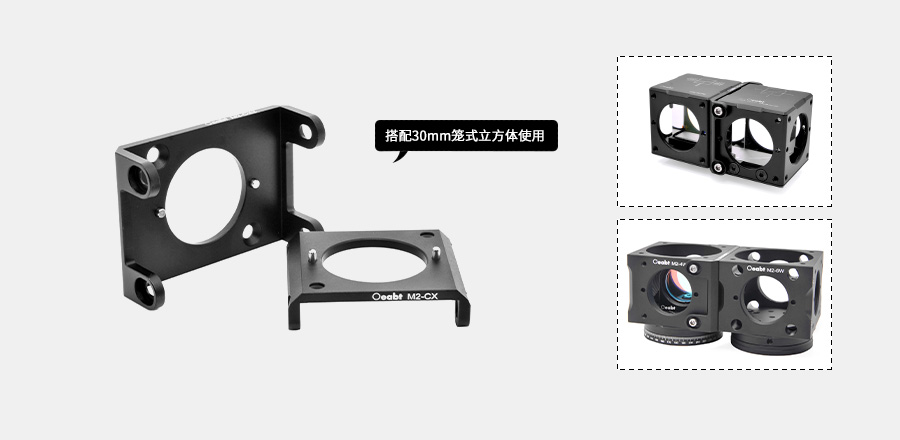

示意图

通用参数

☑产品描述

（1）M2-CX系列是一个笼式立方体连接件，可以将我们的30mm笼式立方体快速连接在一起，采用层叠式设计，可与任意个笼式立方体直接连接，为装配复杂的光机械提供灵活性。【对准销】请注意，由于连接件有对准销，因此请对准立方体表面SM1螺纹孔旁边的钻孔进行连接。

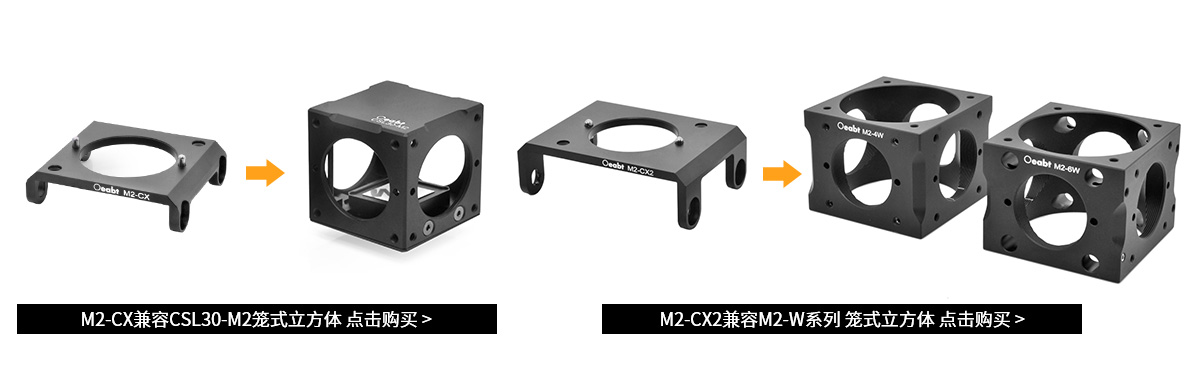

M2-CX兼容CSL30-M2笼式立方体，M2-CX2兼容M2-W系列的笼式立方体。

（2）连接件的安装，可使用附带的螺丝进行层叠立方体之间的连接；除此之外，装载至立方体上的连接件，不影响笼杆的连接安装。可直接笼杆与立方体连接件固定至立方体4-40螺纹孔。

（3）附带螺丝：
2个4-40平头螺丝：装至连接件内面两个凹槽孔，与立方体连接；
4个4-40柱头螺丝：装至侧面四个沉头孔，与另一立方体锁定连接；

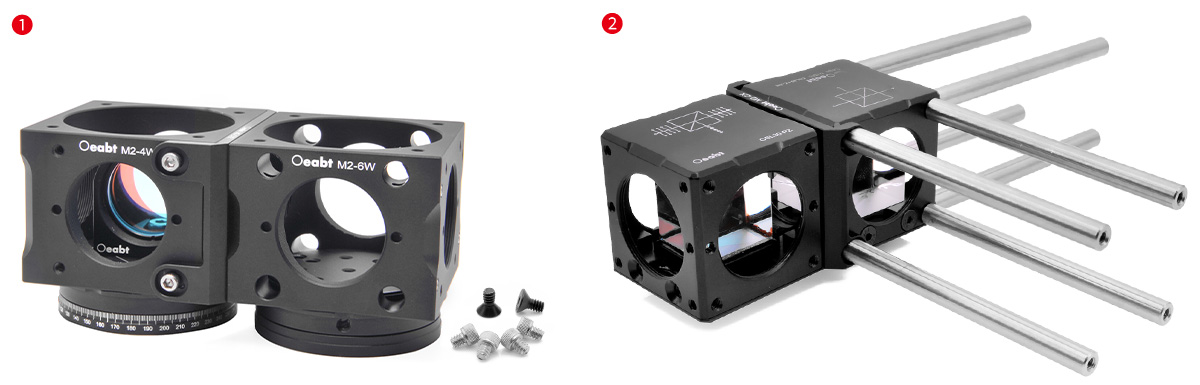

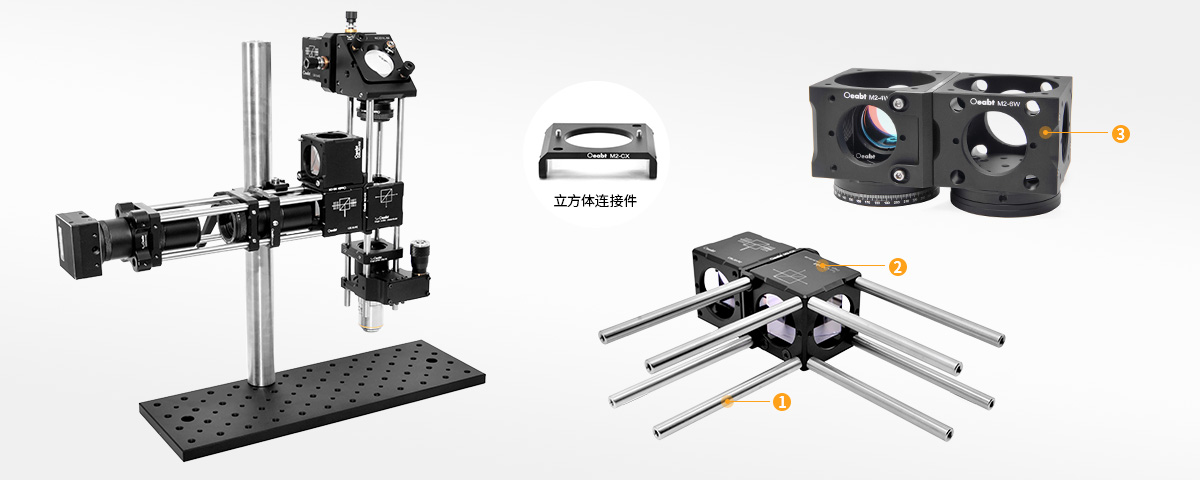

（4）应用示意：

❶ PCM-S系列 Ø6mm笼式支杆点击购买 >	❷ CSL30-M2 30mm笼式立方体点击购买 >
❸ M2-W系列 30mm笼式立方体点击购买 >

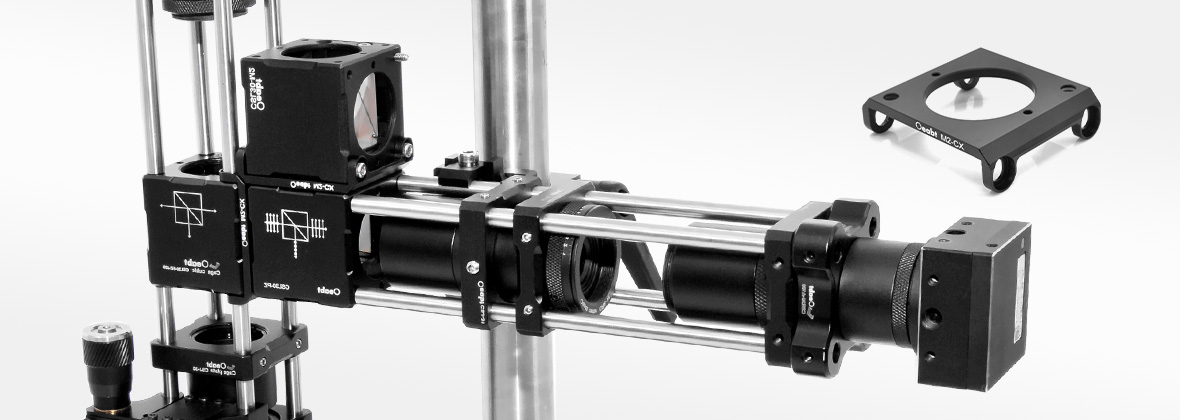

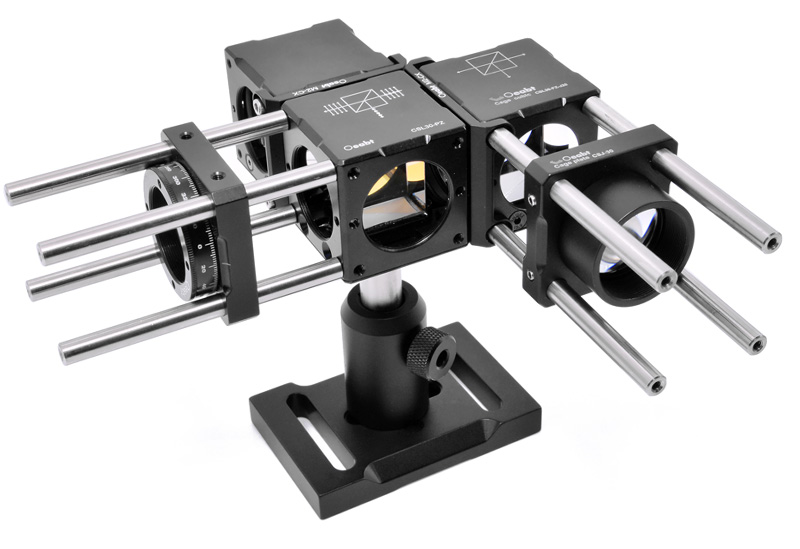

立方体连接件可将立方体与我们的30mm笼式系统直接兼容，可以支持多种平台，光学元件固定架，以及各种配件。固定和可调的平台作为稳定和适应性强的光学平台，可以被集成到一个30mm笼式系统中，允许大量的光学元件相互集成。

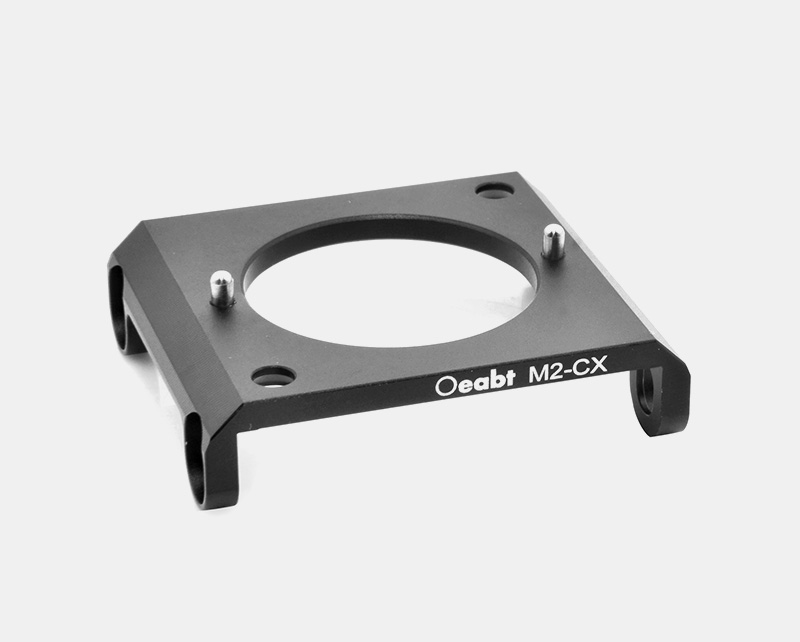

M2-CX 笼式立方体连接件

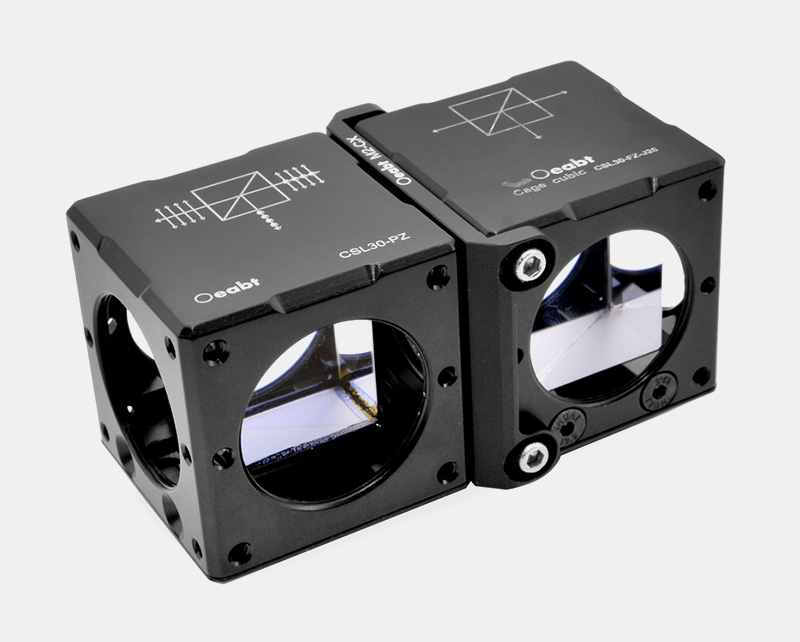

• M2-CX可并排连接两个CSL30-M2笼式立方体；

• 兼容30mm笼式系统；

• 中心孔Ø26.3mm，兼容30mm笼式系统组件所需透射光孔径的通过；

• 附带4个4-40柱头螺纹，2个4-40平头螺丝；

M2-CX是一个笼式立方体连接件，可以将我们的CSL30-M2笼式立方体快速连接在一起，采用层叠式设计，可与任意个笼式立方体直接连接，为装配复杂的光机械提供灵活性。【对准销】请注意，由于连接件有对准销，因此请对准立方体表面SM1螺纹孔旁边的钻孔进行连接。

型号

规格

工程图

对比

单价

发货日期

购物车

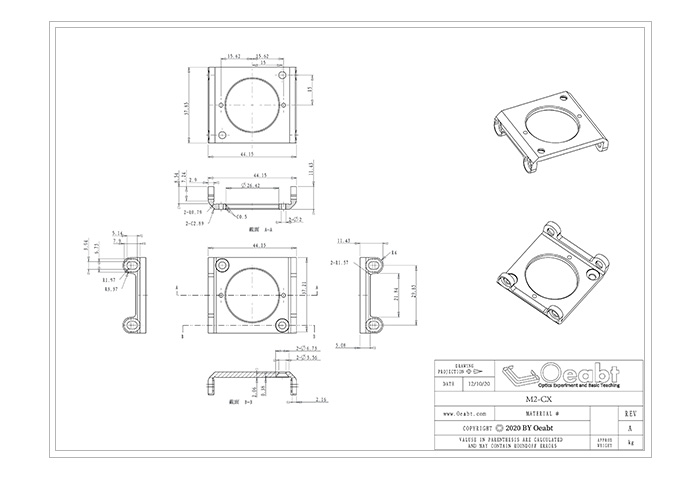

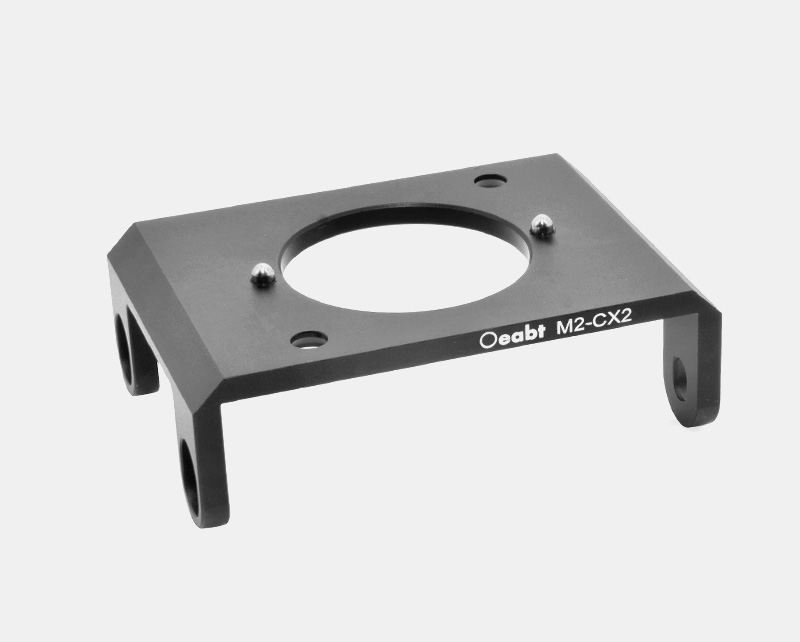

M2-CX2 笼式立方体连接件

• M2-CX可并排连接两个M2-W系列的笼式立方体；

• 兼容30mm笼式系统；

• 中心孔Ø26.3mm，兼容30mm笼式系统组件所需透射光孔径的通过；

• 附带4个4-40柱头螺纹，2个4-40平头螺丝；

M2-CX2是一个笼式立方体连接件，可以将我们的M2-W系列的笼式立方体快速连接在一起，采用层叠式设计，可与任意个笼式立方体直接连接，为装配复杂的光机械提供灵活性。【对准销】请注意，由于连接件有对准销，因此请对准立方体表面SM1螺纹孔旁边的钻孔进行连接。

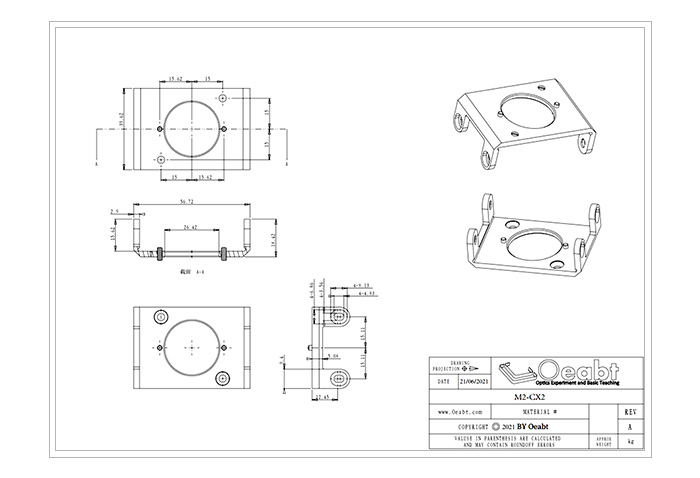

型号

规格

工程图

对比

单价

发货日期

购物车
