低漂移系列
Low drift series

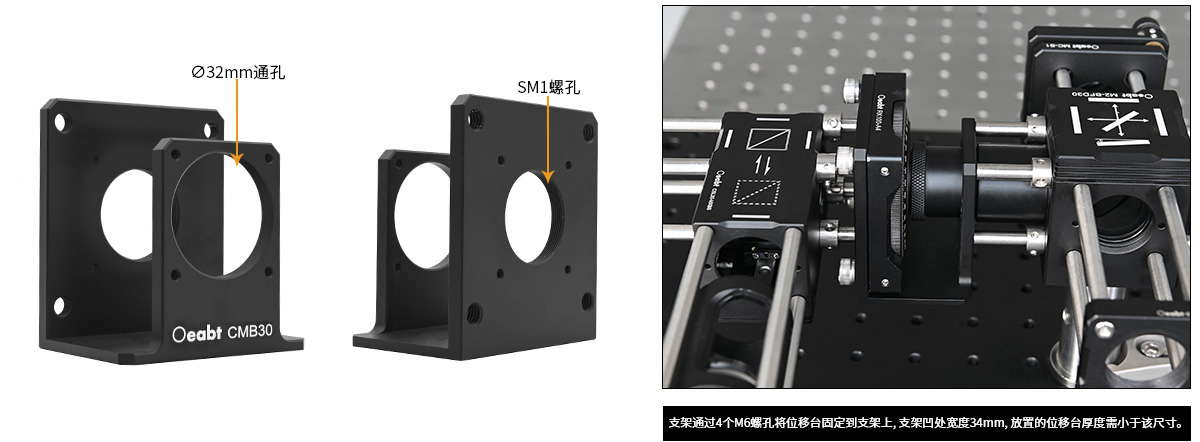

• 将50mm安装间距的位移台竖直集成到笼式系统中； 适合带通光孔的旋转转台，可直接定位到光路中； 兼容30mm笼式系统； 兼容Ø1英寸透镜套筒系列；

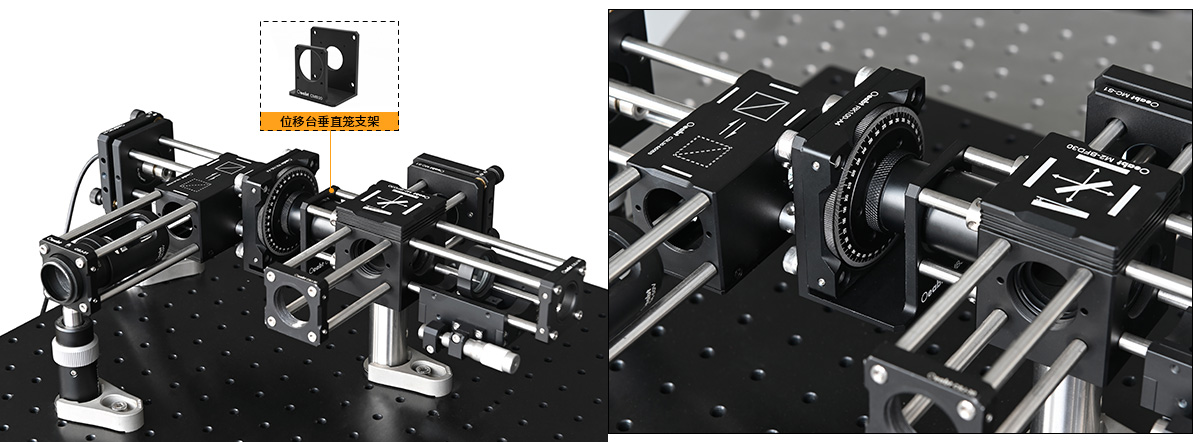

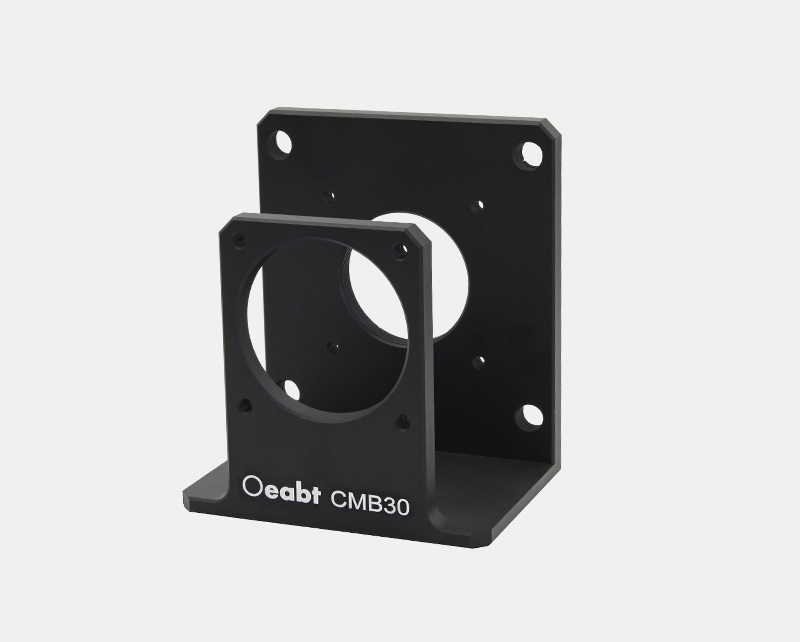

垂直支架可将安装间距为50mm的位移台竖直集成到30mm笼式系统中。
|
型号 |

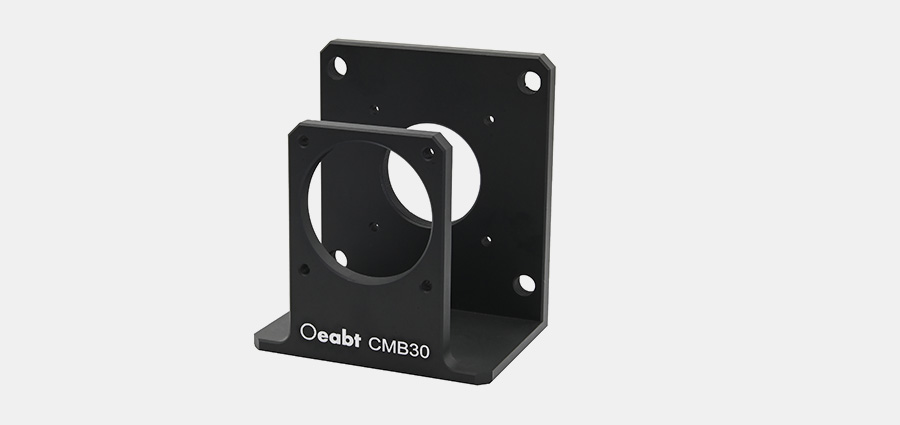

CMB30 |
|
规格 |
60.0*68.0*44.0mm |
|
孔径类型 |
SM1（1.035”-40）内螺孔；Ø32mm通孔 |
|
螺孔类型 |
4-40*8处，间距30mm；M6*4处 |
|
重量 |
81.7g |
|
材质 |
7075铝合金 |
• 将50mm安装间距的位移台竖直集成到笼式系统中； 适合带通光孔的旋转转台，可直接定位到光路中； 兼容30mm笼式系统； 兼容Ø1英寸透镜套筒系列；

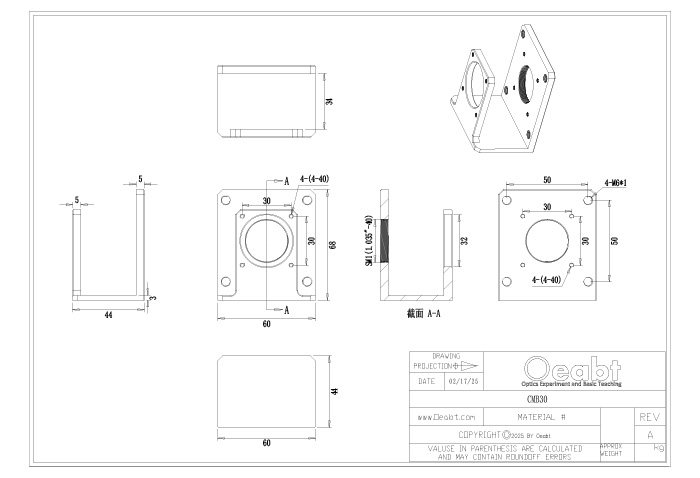

CMB30 工程图下载
