产品说明

• 快速插入和拆卸一个60mm笼式组件内的30mm笼式组件；

• 柔性夹紧机构，安全安装，无需拆卸现有的笼系统；

• 兼容30mm至60mm笼式系统；

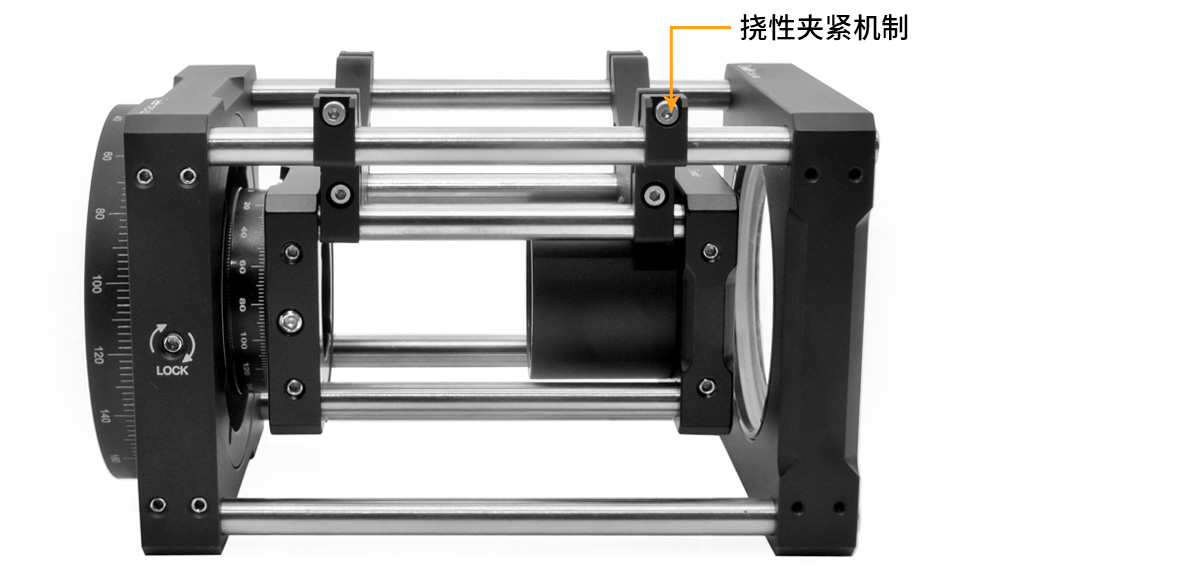

• 挠性夹紧机制，可稳固扣装在笼杆上；

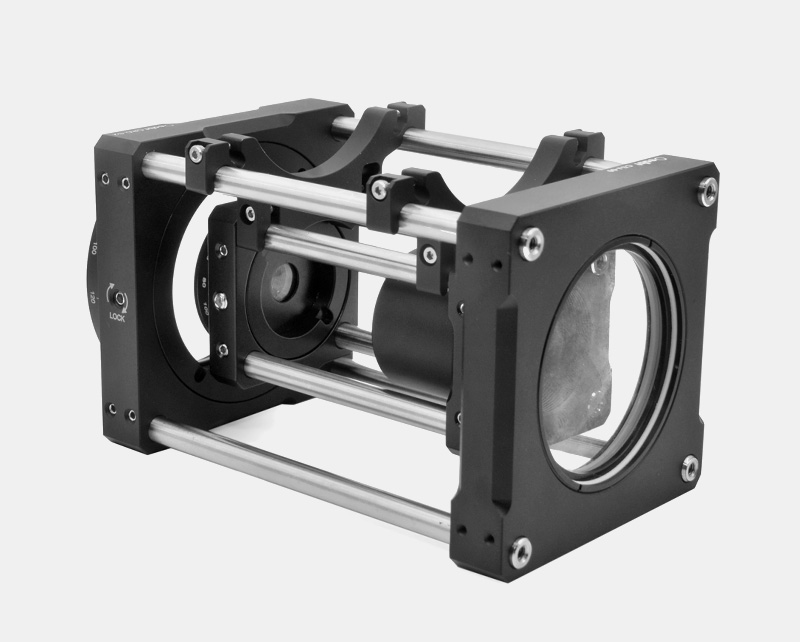

LPCM-E转接件能实现子组件的插入，将我们的30mm笼式系统组件插入60mm笼式系统的两块60mm组件之间。该转接件带有挠性夹紧机制，可稳固附接到笼式系统的两根笼杆上。

示意图

通用参数

☑产品描述

（1）LPCM-E转接件能实现子组件的插入，将我们的30mm笼式系统组件插入60mm笼式系统的两块60mm组件之间。该转接件带有挠性夹紧机制，可稳固附接到30mm笼式系统的两根笼杆上，以及60mm笼式系统的两根笼杆上。

（2）该转接件允许子装配从笼式系统拆卸下来，以进行检查，或允许多个光学装配容易地装入和移出光路。

搭建方式：

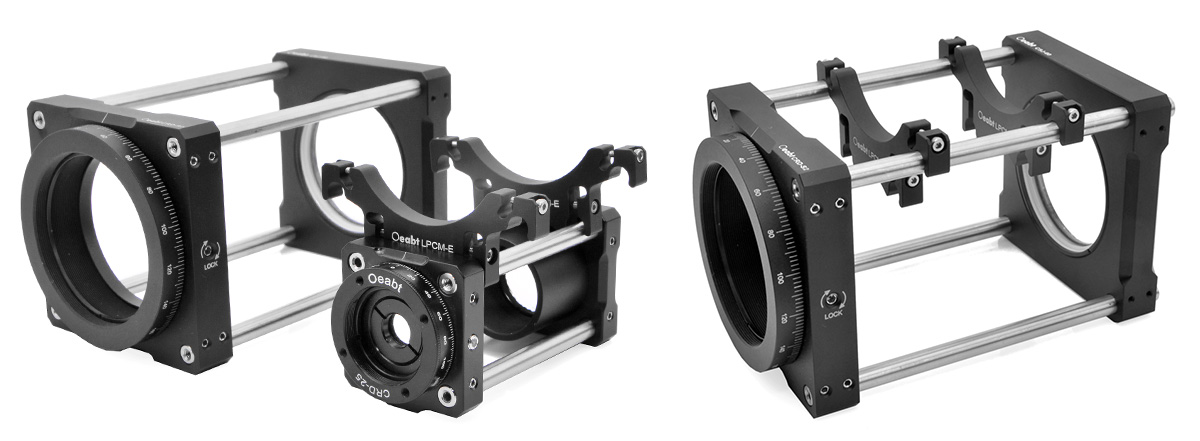

先分别搭建30mm和60mm笼式系统组件，然后将LPCM-E转接件附接到30mm笼式系统上，再将该组装件插入60mm笼式系统中。如要拆下笼式子组件, 我们建议松开夹着30mm笼式子组件的挠性夹，然后从60mm笼式结构的底部或侧面拿掉该子组件。

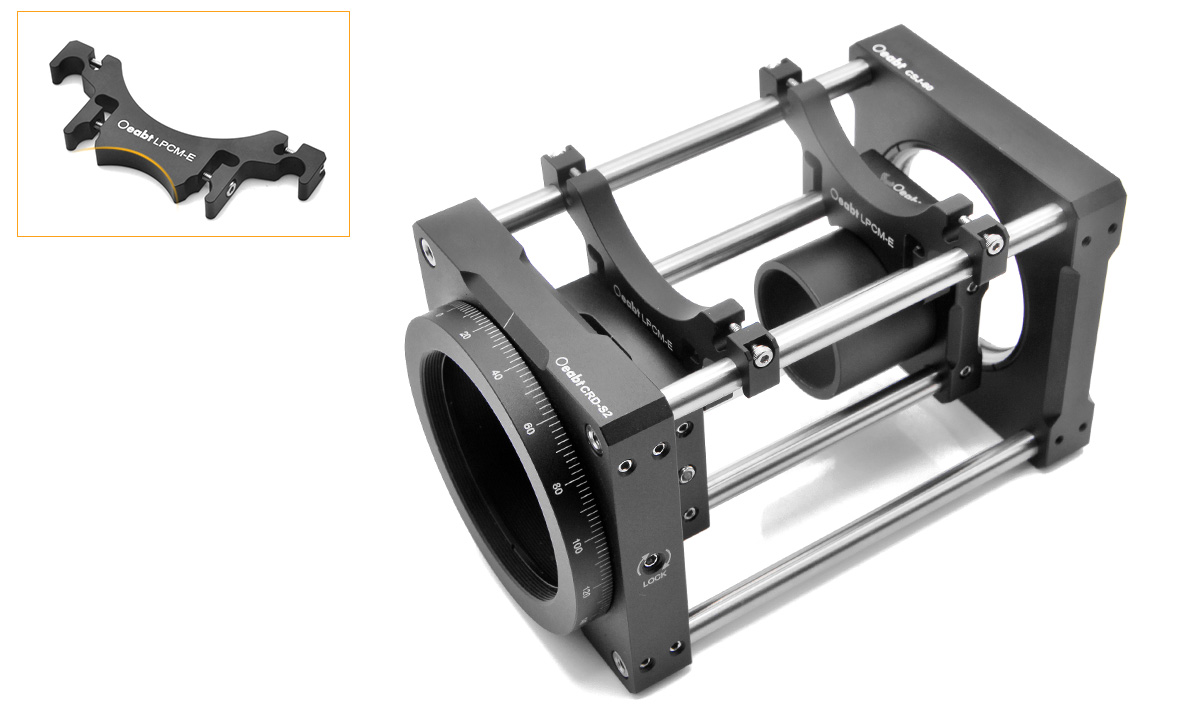

（3）转接件设计有弧形切割槽，允许SM1透镜套管附接在30mm笼式系统内，从而装配在成品组装件中。

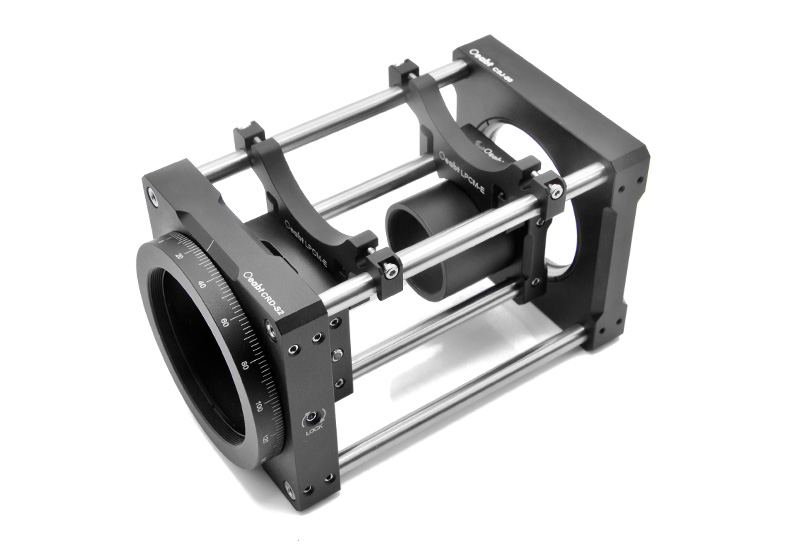

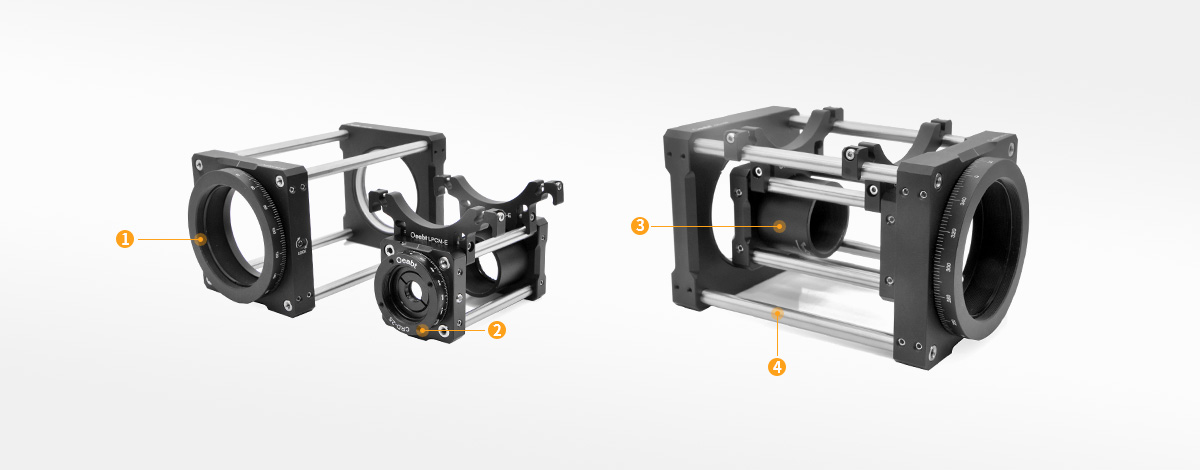

❶ CRD-S2 60mm笼式旋转安装座点击购买 >	❷ CRD-25 30mm笼式旋转安装架点击购买 >
❸ CSA系列 Ø1英寸公转母透镜套筒点击购买 >	❹ PCM-S系列 Ø6mm笼式支杆点击购买 >

LPCM-E转接件能实现子组件的插入，将我们的30mm笼式系统组件插入60mm笼式系统的两块60mm组件之间。

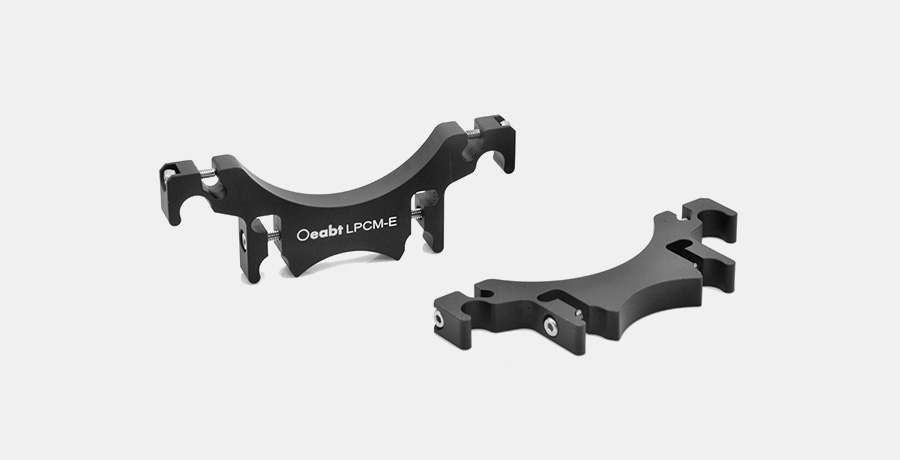

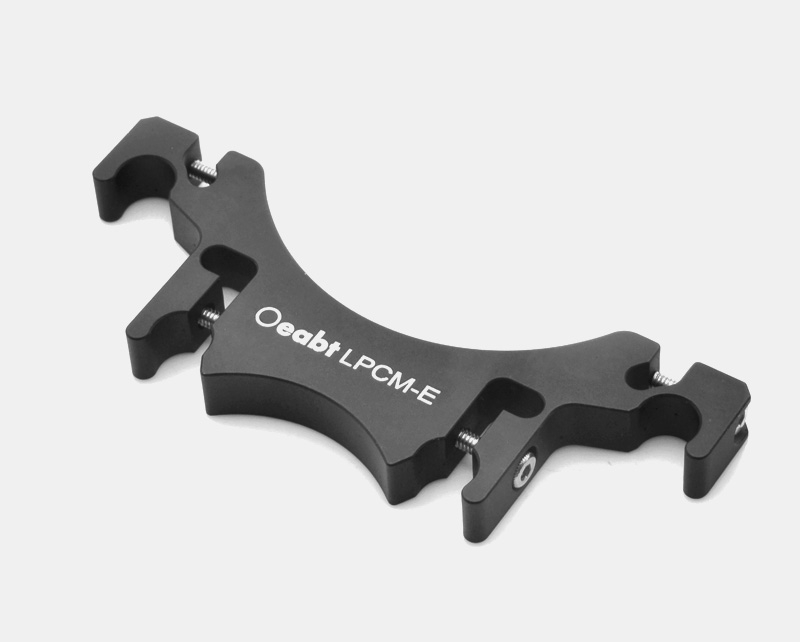

LPCM-E 嵌入式笼式转接件

• 快速插入和拆卸一个60mm笼式组件内的30mm笼式组件；

• 柔性夹紧机构，安全安装，无需拆卸现有的笼系统；

• 兼容30mm至60mm笼式系统；

• 挠性夹紧机制，可稳固扣装在笼杆上；

LPCM-E转接件能实现子组件的插入，将我们的30mm笼式系统组件插入60mm笼式系统的两块60mm组件之间。该转接件允许子装配从笼式系统拆卸下来，以进行检查，或允许多个光学装配容易地装入和移出光路。
