• 16mm笼板，带SM05（0.535”-40）内螺纹；

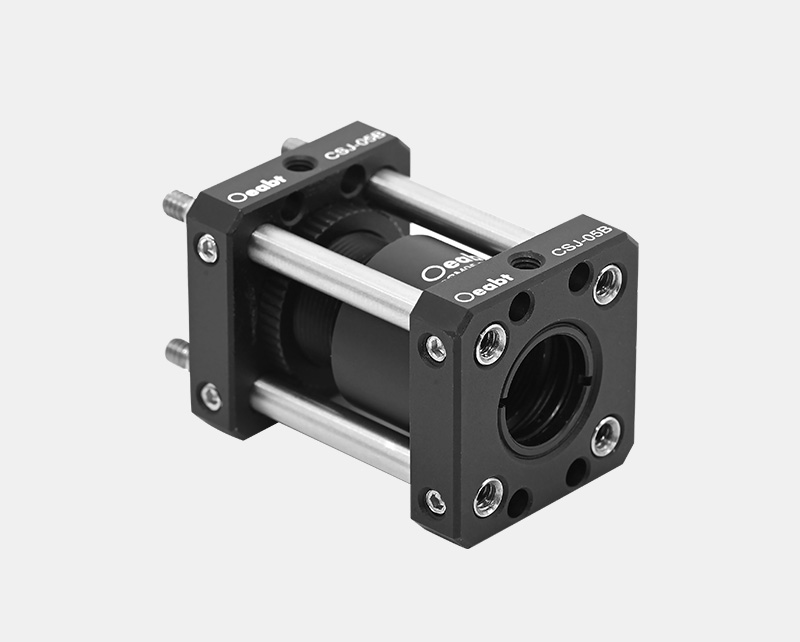

• 通孔间距16mm，用于SPCM-E系列Ø4mm笼杆；
• 安装厚度≤2.8mm的Ø1/2英寸光元件；

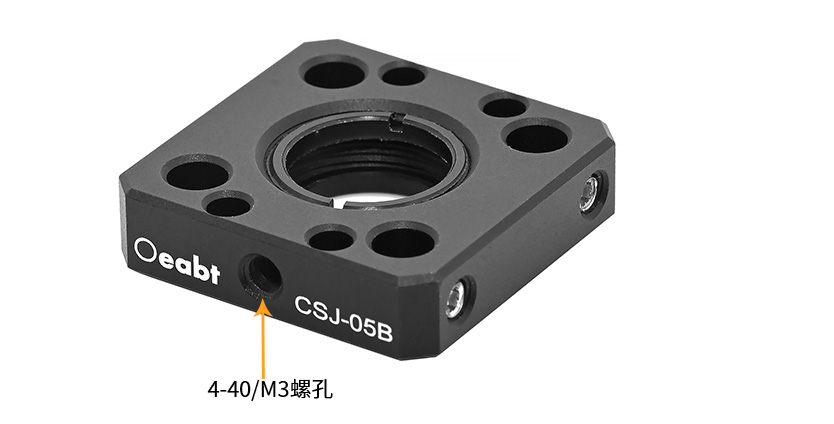

• 4-40或M3螺孔可安装到接杆上；
• 附带2个CSK05卡环；

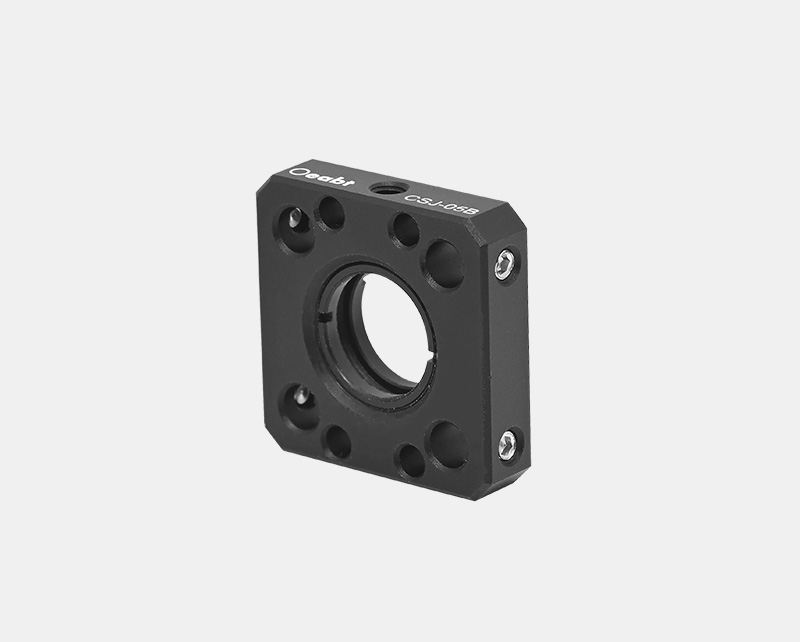

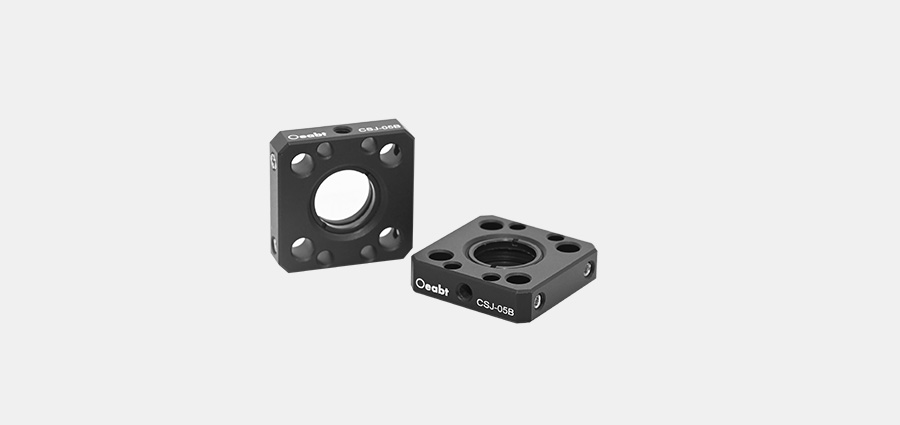

CSJ-05B螺纹笼板有4个通孔，可用于安装SPCM-E系列 Ø4mm笼杆。通孔侧面的紧定螺丝，利用1.3mm六角扳手可将笼板固定到笼杆上。
| 型号 |
CSJ-05B |
| 规格 |
25.0*25.0*6.4mm |
| 中心孔径 |
SM05（0.535”-40）内螺纹 |
| 螺孔类型 |
4-40*1处，M3*1处 |
| 通孔间距 |
Ø4.03mm，通孔间距16*16mm |
| 重量 |
7.1g |
| 材质 |
7075铝合金 |
• 16mm笼板，带SM05（0.535”-40）内螺纹；
• 通孔间距16mm，用于SPCM-E系列Ø4mm笼杆；
• 安装厚度≤2.8mm的Ø1/2英寸光元件；
• 4-40或M3螺孔可安装到接杆上；
• 附带2个CSK05卡环；

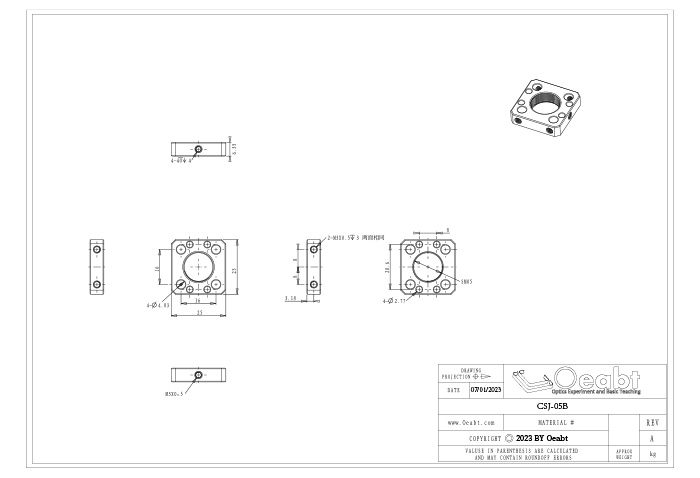

CSJ-05B工程图 点击下载
