产品说明

• 快拆式笼板，单手操作，快速拆装、定位光学元件；

• 燕尾夹具设计，提供平稳地拆卸和夹紧作用；

• SM05（0535”-40）内螺纹；

• 可安装Ø12.7mm最厚为5.8mm的光学元件；

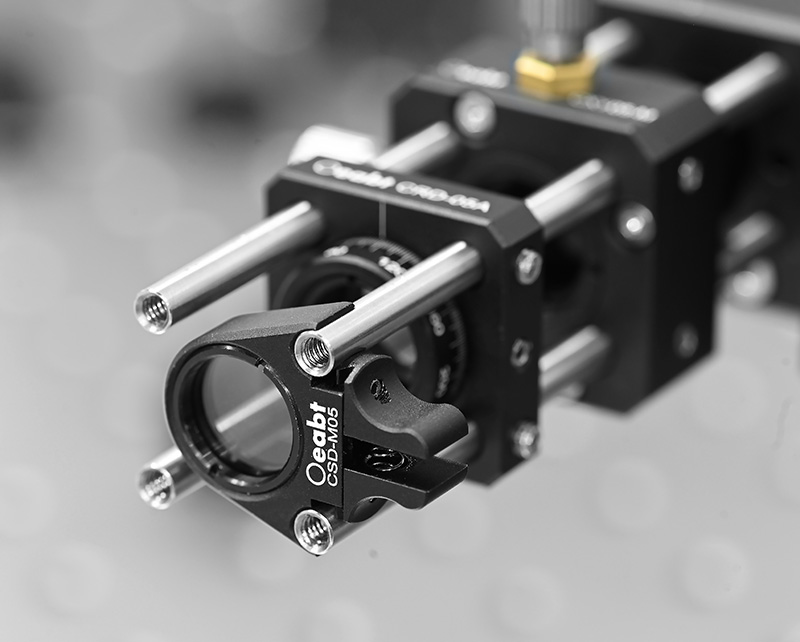

CSD-M05是一种带有弹簧式燕尾设计的卡入式笼板，可用于笼式支杆的快速定位。其驱动杠杆设计，只需简单挤压即可将燕尾挤在一起，从而使安装座快速地重新定位或完全从笼式组装中拆卸。这种单手操作机制非常方便，无需使用额外的工具来驱动锁定机制。

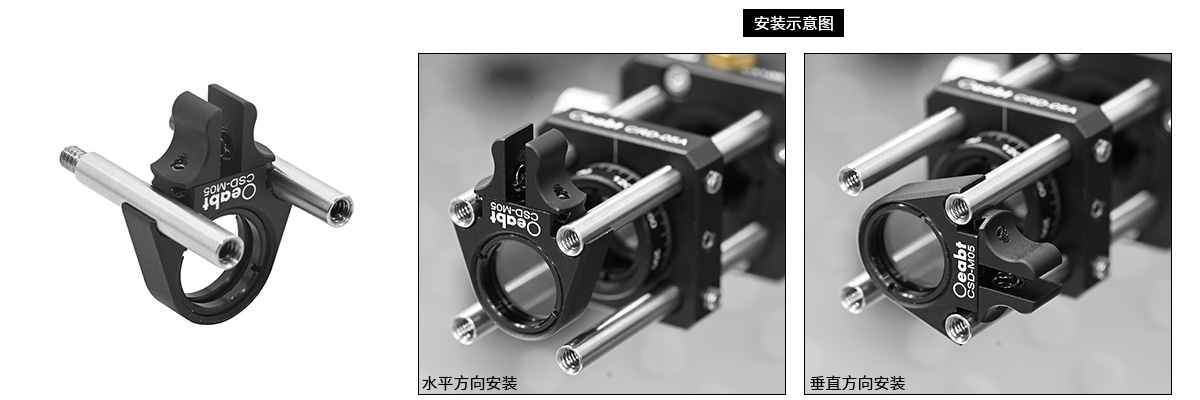

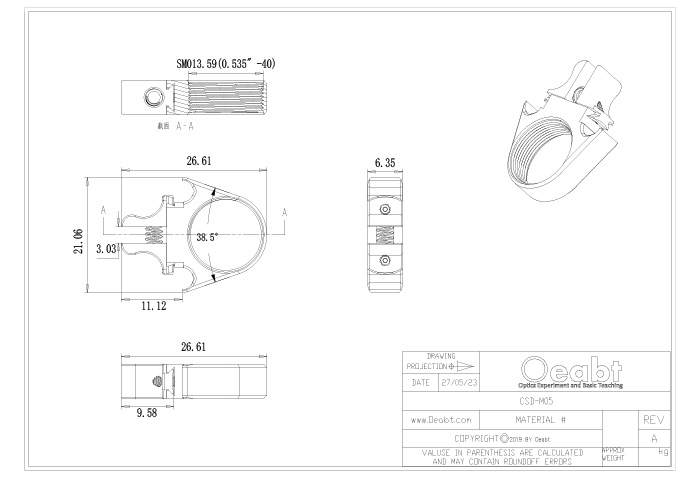

示意图

通用参数

（1）CSD-M05是一种带有弹簧式燕尾设计的卡入式笼板，可用于笼式支杆的快速定位。其驱动杠杆设计，只需简单挤压即可将燕尾挤在一起，从而使安装座快速地重新定位或完全从笼式组装中拆卸。这种单手操作机制非常方便，无需使用额外的工具来驱动锁定机制。

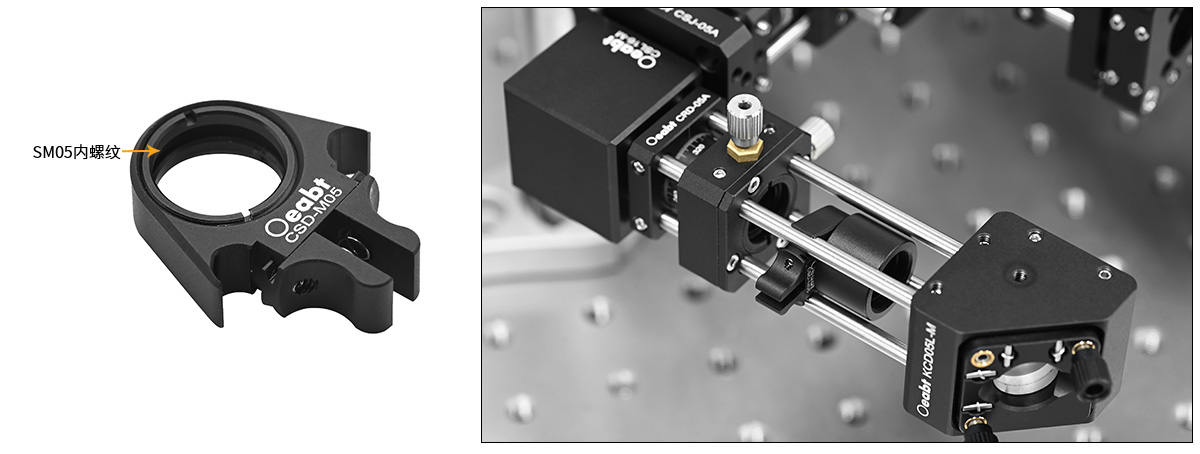

（2）安装座中心孔径SM05（0.535”-40）内螺纹，可直接安装Ø12.7mm最厚不超2.5mm的光学元件，利用附带的CSK4卡环夹持固定。同时可以兼容SM05系列的透镜套管。

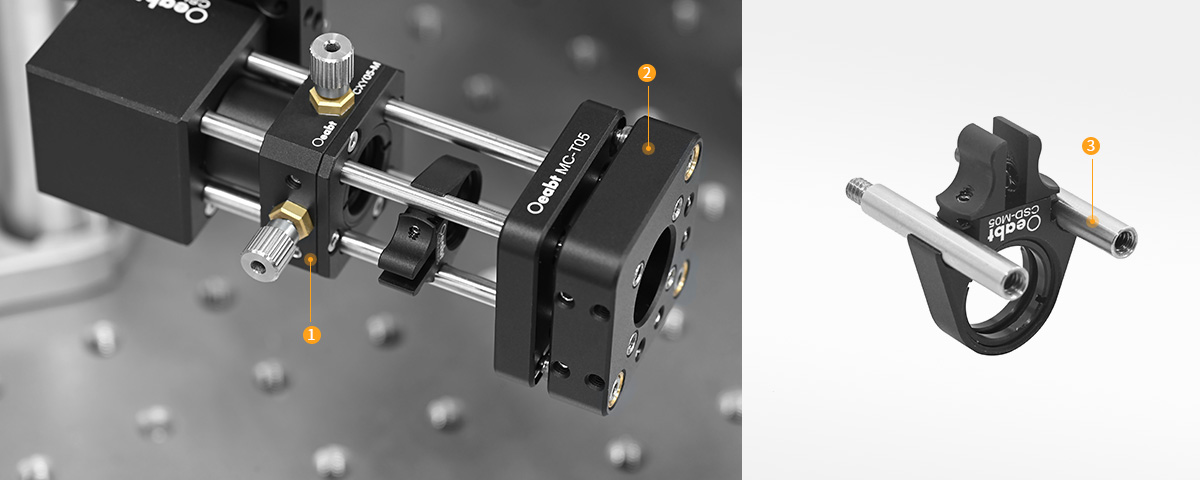

❶ CXY05-M 16mm笼式XY调整架点击购买>	❷ MC-T05 16mm笼式调整镜架点击购买>
❸ SPCM-E系列 Ø4mm小型笼杆点击购买>

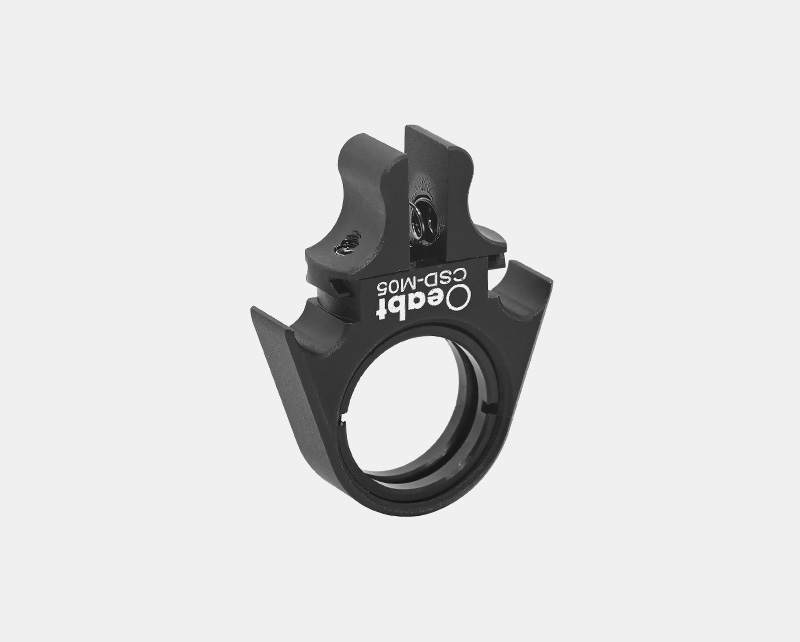

CSD-M05 16mm快拆式笼板

• 快拆式笼板，单手操作，快速拆装、定位光学元件；

• 燕尾夹具设计，提供平稳地拆卸和夹紧作用；

• SM05（0535”-40）内螺纹；

• 可安装Ø12.7mm最厚为5.8mm的光学元件；

该笼板带弹簧式燕尾的设计，只需简单挤压即可将燕尾挤在一起，从而使安装座快速地重新定位或完全从笼式组装中拆卸。安装座中心孔径SM05（0.535”-40）内螺纹，可直接安装Ø12.7mm最厚不超2.5mm的光学元件。
