低漂移系列
Low drift series
• 挠性耦合固定套管；
• 兼容Ø1英寸套筒、延长管或其它Ø1.2英寸的圆柱形件；
• 多种长度可选；

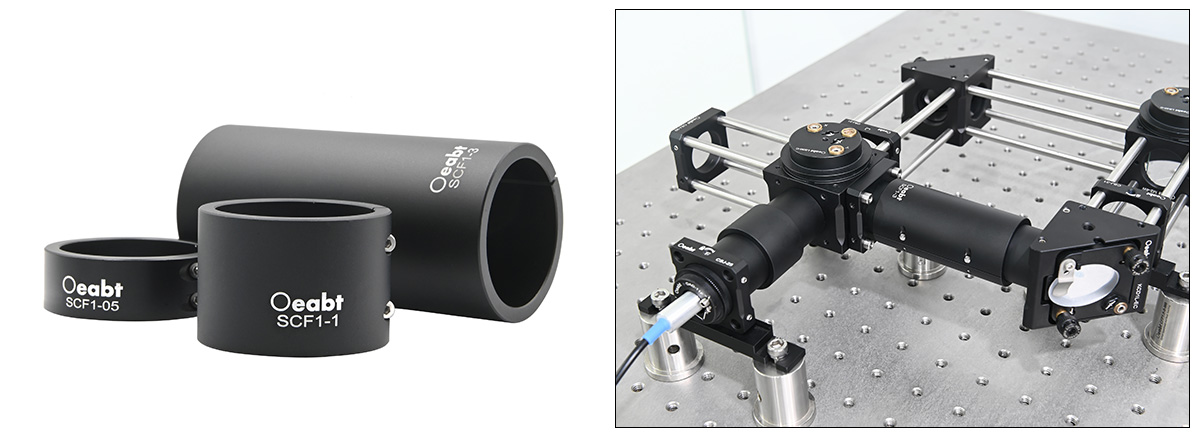

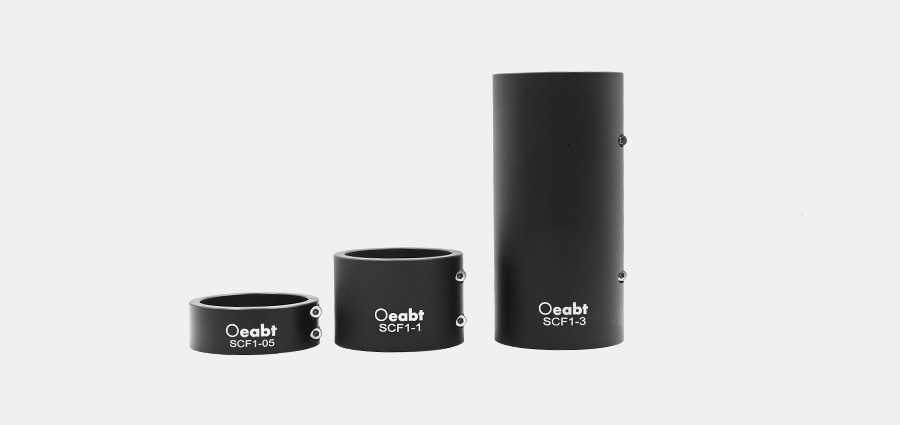

SCF1系列耦合套筒采用挠性压紧套管设计，可固定Ø1英寸透镜套筒、延长管或其他Ø1.2英寸外径的圆柱形部件。

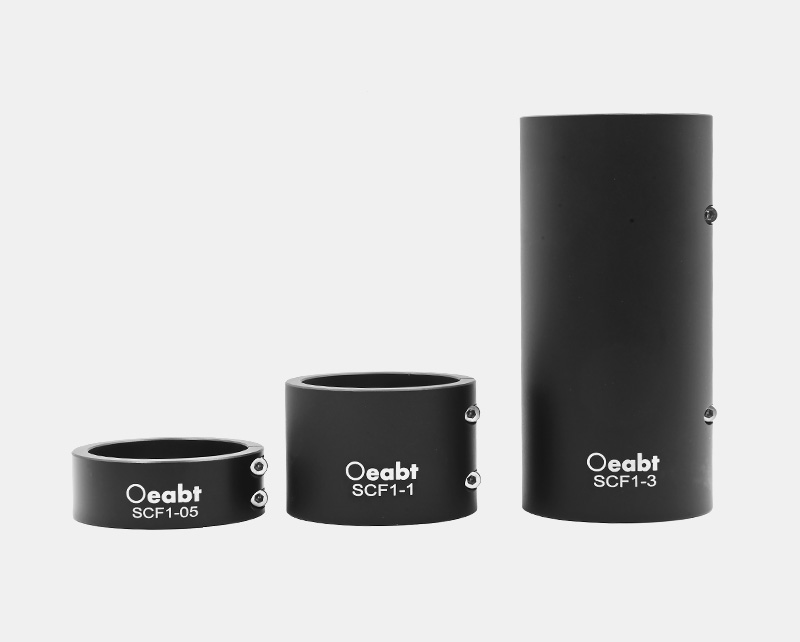

| 型号 |
SCF1-05 |
SCF1-1 | SCF1-3 |
| 规格 |
Ø37.08*12.7mm |
Ø37.08*25.4mm |
Ø37.08*76.2mm |
| 安装孔径 |
Ø30.54mm |
||
| 重量 | 11.6g | 23.1g | 69.2g |
| 材质 |
7075铝合金 |
||

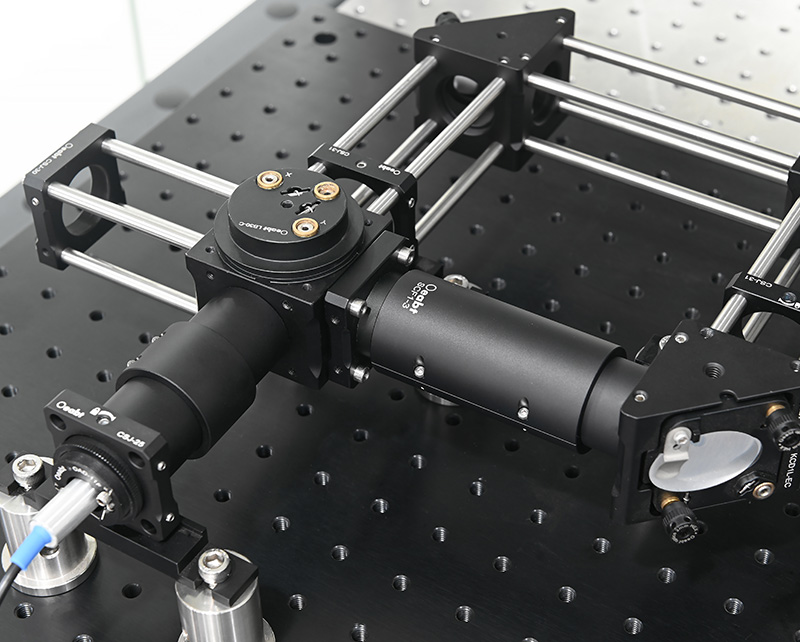

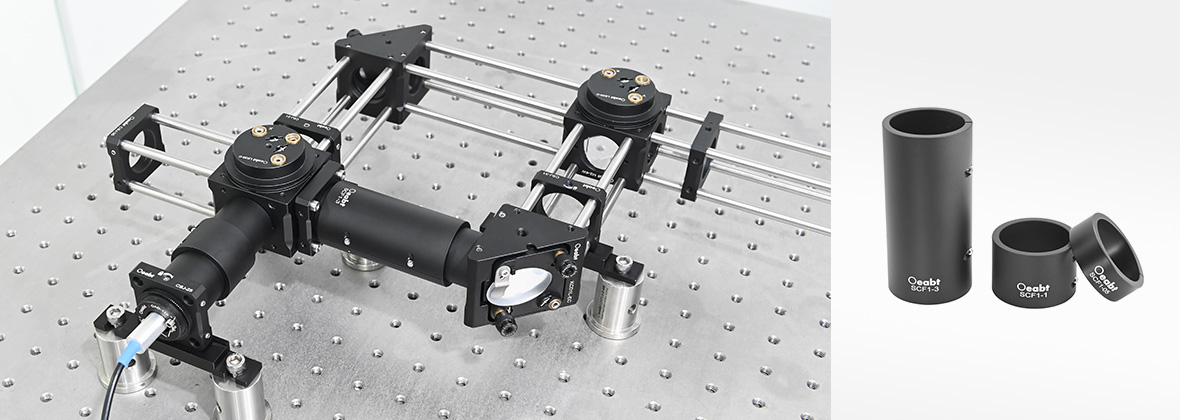

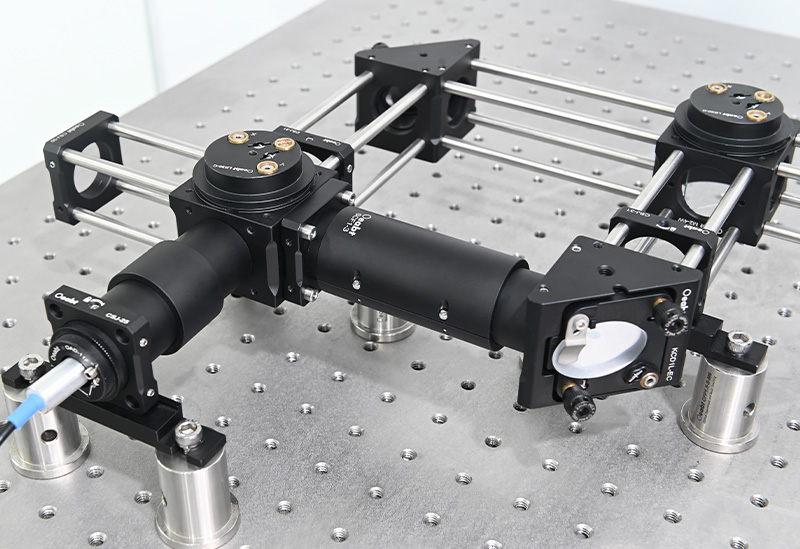

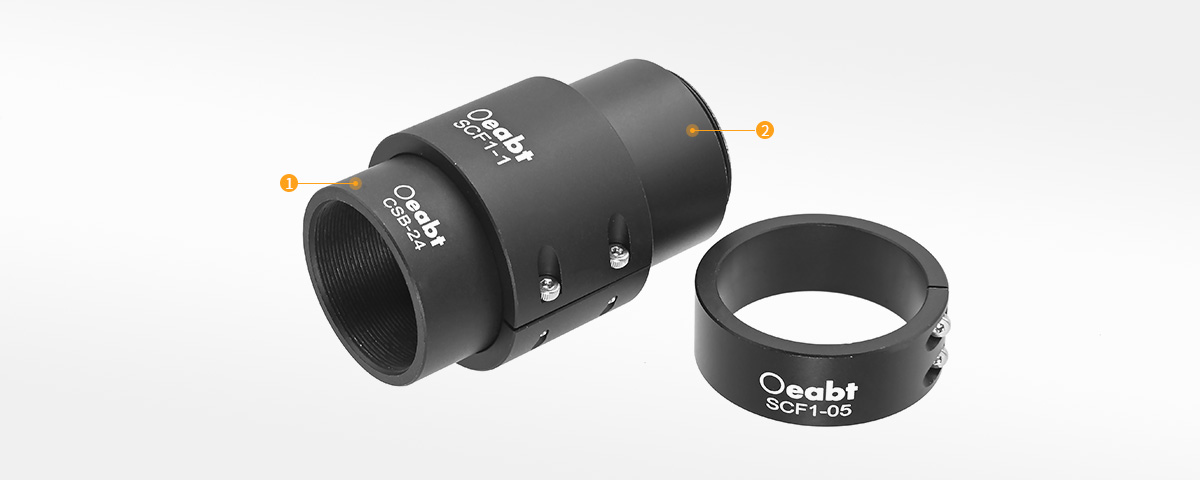

（1）SCF1系列耦合套筒采用挠性压紧套管设计，可固定Ø1英寸透镜套筒、延长管或其他Ø1.2英寸外径的圆柱形部件。将透镜套筒插入耦合器末端，适合需延长、拼接套管的场景使用。

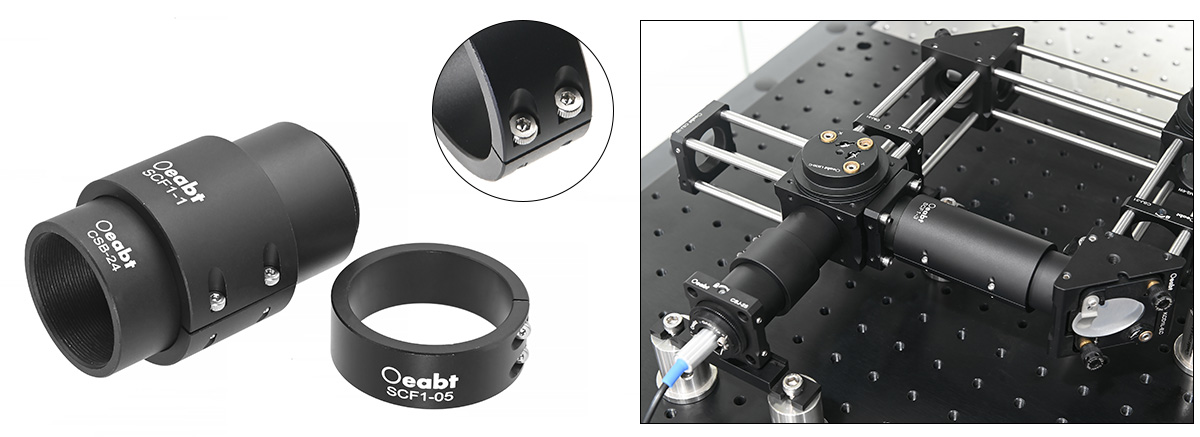

（2）透镜套筒可以固定在耦合器的任意管身位置，只需保持压紧长度在6mm以上，通过1.3mm六角板拧紧侧边柱头螺丝进行挠性固定。
• 挠性耦合固定套管；
• 兼容Ø1英寸套筒、延长管或其它Ø1.2英寸的圆柱形件；
• 多种长度可选；

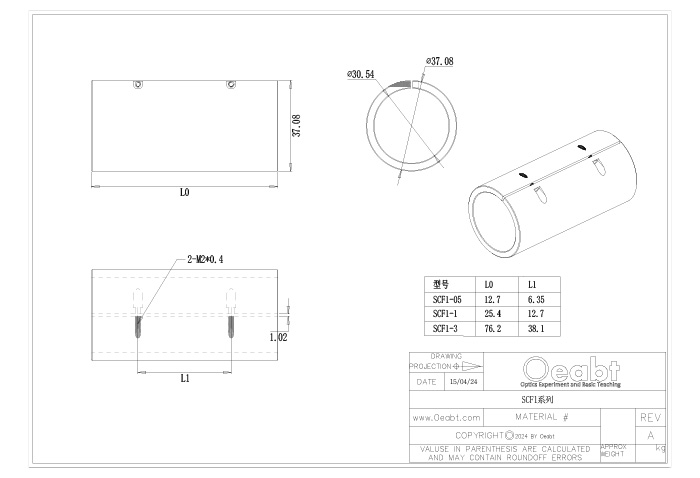

SCF1系列 工程图下载
