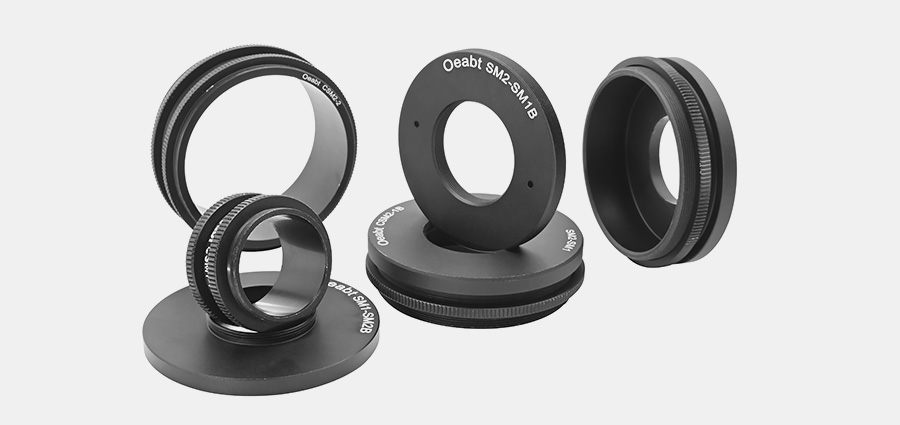

产品说明

• 螺纹连接件，应用于套管套筒与其它光机组件的连接；

• 连接件带有SM1（1.035"-40）和SM2（2.035"-40）螺纹；

• 可优化附接到其上的组件的位置和角度；

• CSM系列转接件附带锁定环，使得在完成调节后可固定附接上的组件；

• SM1-SMB2和SM2-SM1B适合较为紧凑的安装，无锁紧环；

透镜套管转接件的外螺纹设计用于SM1或SM2内螺纹组件之间的连接。

型号 规格 螺纹类型
 重量
CSM1-1-12
 Ø31.7*19.4mm
 【外】SM1，L=3.5mm
 【外】SM1，L=12mm
 10.0g
CSM2-1
 Ø56.0*18.0mm
 【外】SM2，L=3mm
 【外】SM1，L=10.3mm
 25.0g
CSM2-1B
 Ø56.0*14.8mm
 【外】SM2，L=10.3mm
 【内】SM1，L=3.1mm
 30.0g
CSM2-2
 Ø56.0*23.9mm
 【外】SM2，L=3mm
 【内】SM2，L=17.9mm
 29.5g
SM1-SM2B
 Ø55.9*7.4mm
 【外】SM1，L=3mm
 【内】SM2，L=2.5mm
 7.1g
SM2-SM1B
 Ø51.7*5.1mm
 【外】SM2，L=5.1mm
 【内】SM1，L=5.1mm
 28.3g

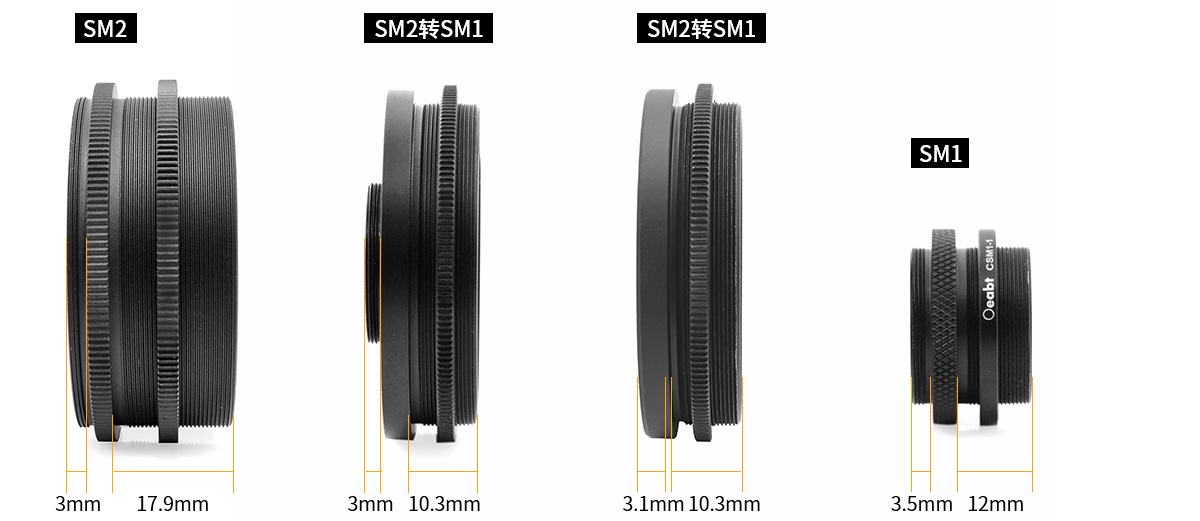

示意图
通用参数

☑光学知识点


- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列  类型
 螺纹(in)
 公称直径(mm)
 小径(mm)
 中径(mm)
 大径(mm)
SM05
 内 0.535-40
 13.59
 12.98±0.07
 13.24±0.05
 ＞13.59
SM05
 外 0.535-40
 13.59
 ＜12.78 13.10±0.05
 13.50±0.05
SM1
 内 1.535-40
 26.29
 25.68±0.07
 25.95±0.05
 ＞26.29
SM1
 外 1.535-40
 26.29
 ＜25.48
 25.79±0.05
 26.19±0.06
SM2
 内 2.535-40
 51.69
 51.08±0.075
 51.35±0.075
 ＞51.69
SM2
 外 2.535-40
 51.69
 ＜50.87
 51.18±0.05
 51.59±0.05

☑产品描述

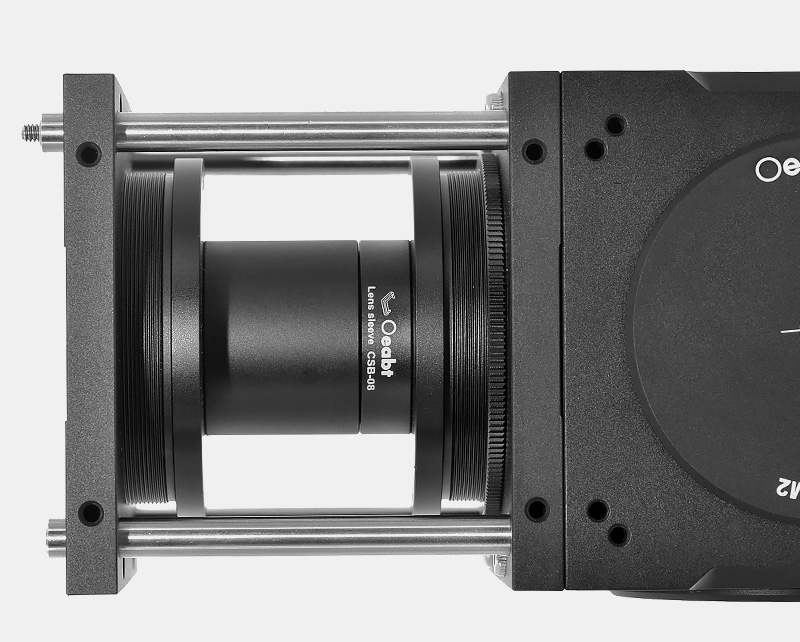

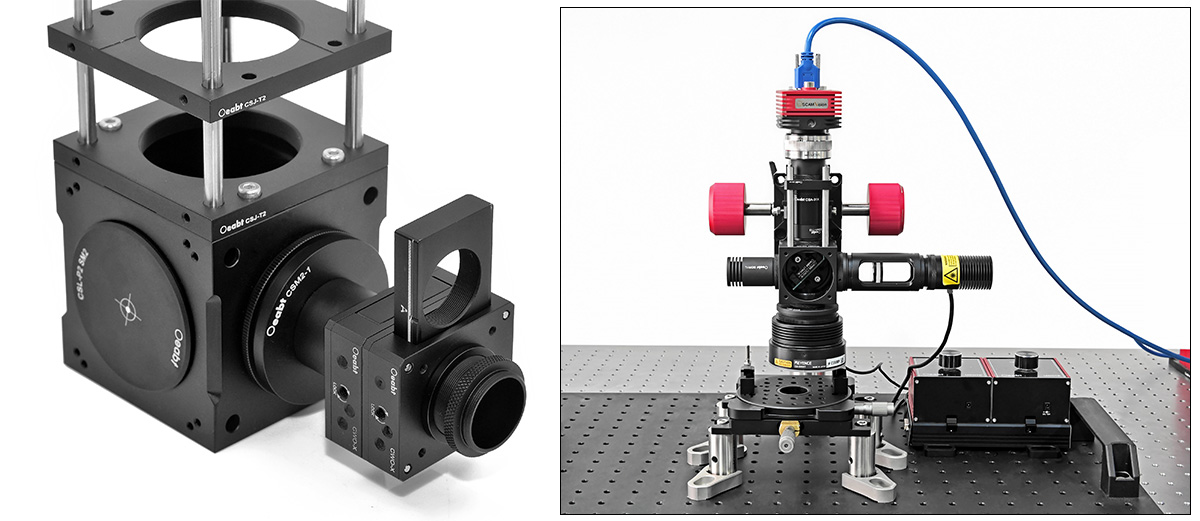

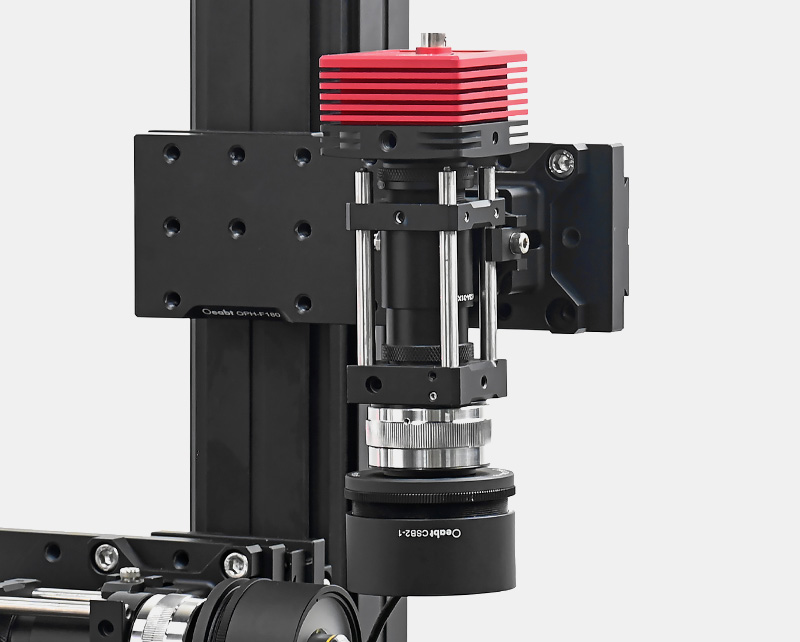

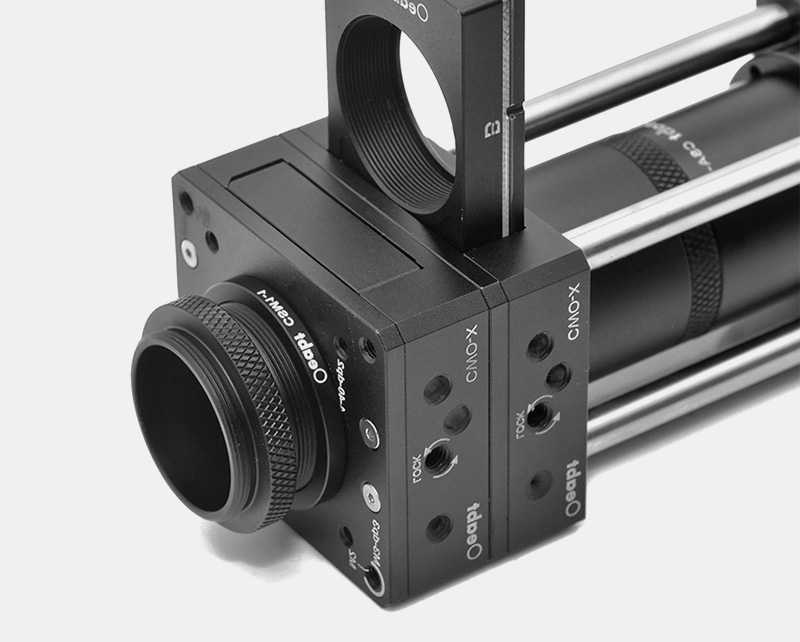

（1）透镜套管转接件的螺纹设计用于SM1或SM2内外螺纹组件之间的连接，例如套筒与套筒之间的连接、套筒与笼板之间的连接、套筒与相机之间的连接等。

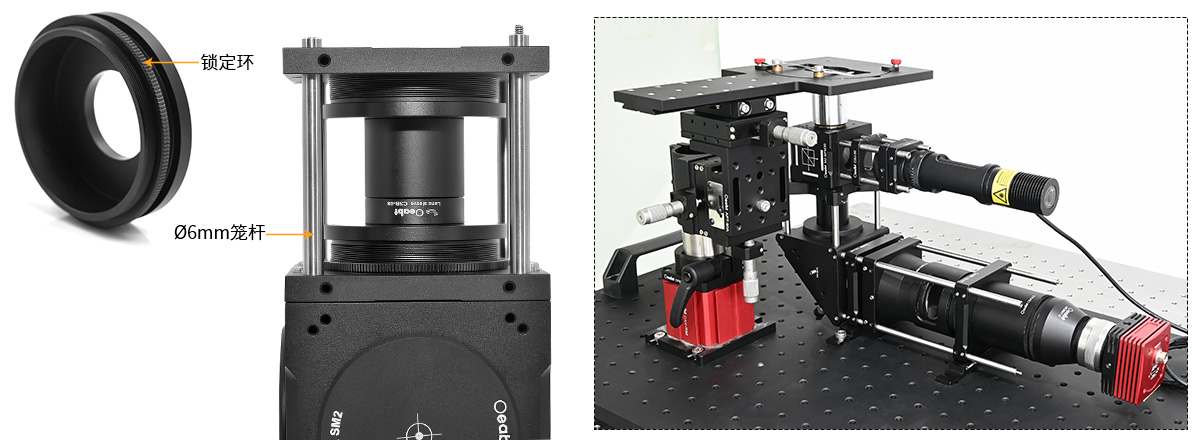

（2）CSM系列转接件附带1个锁定环，它们使得在完成调节后可固定附接上的组件，从而限制任何SM1/SM2螺纹组件的外螺纹深度。在您的两个组件具有偏好的相对方向时，可优化附接到其它的组件上的位置和角度。

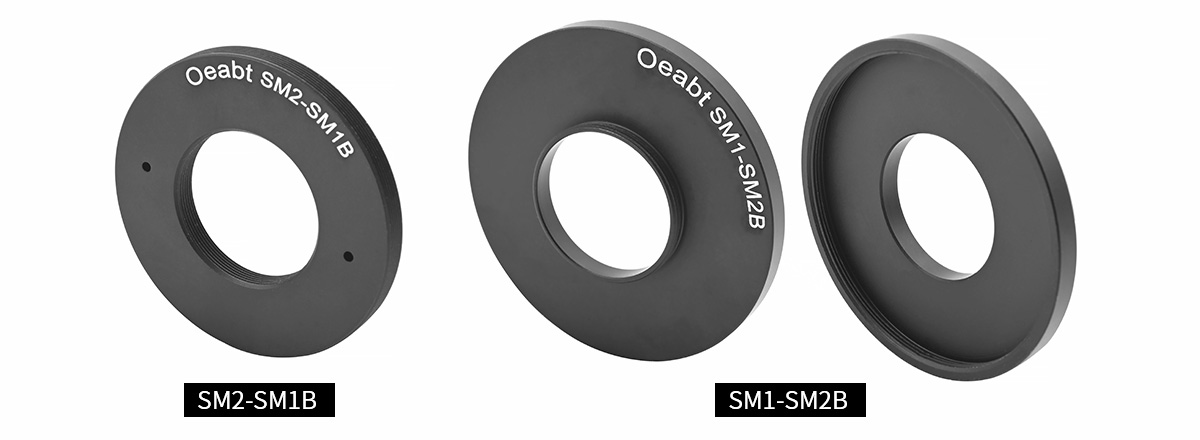

（3）SM1-SM2B和SM2-SM1B不含锁紧环，其扁薄的螺纹长度非常适合管身较为紧凑的套筒连接组件。

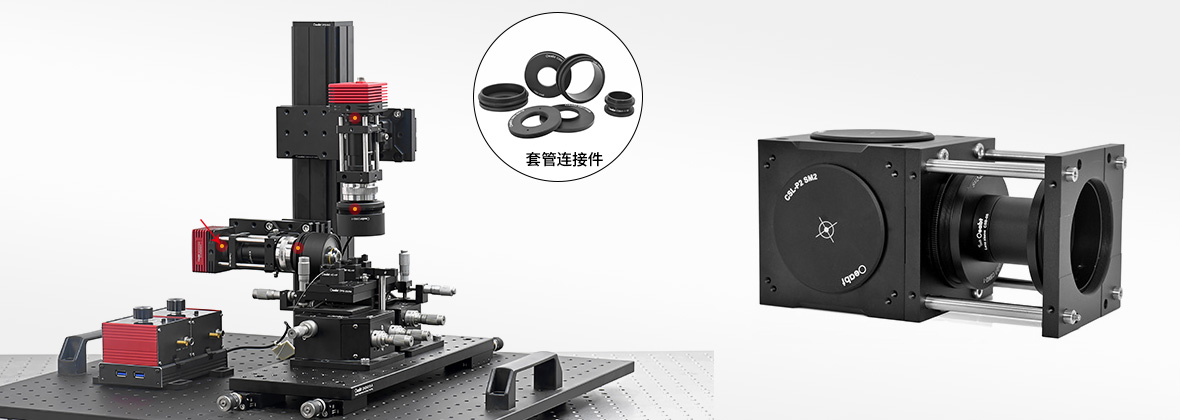

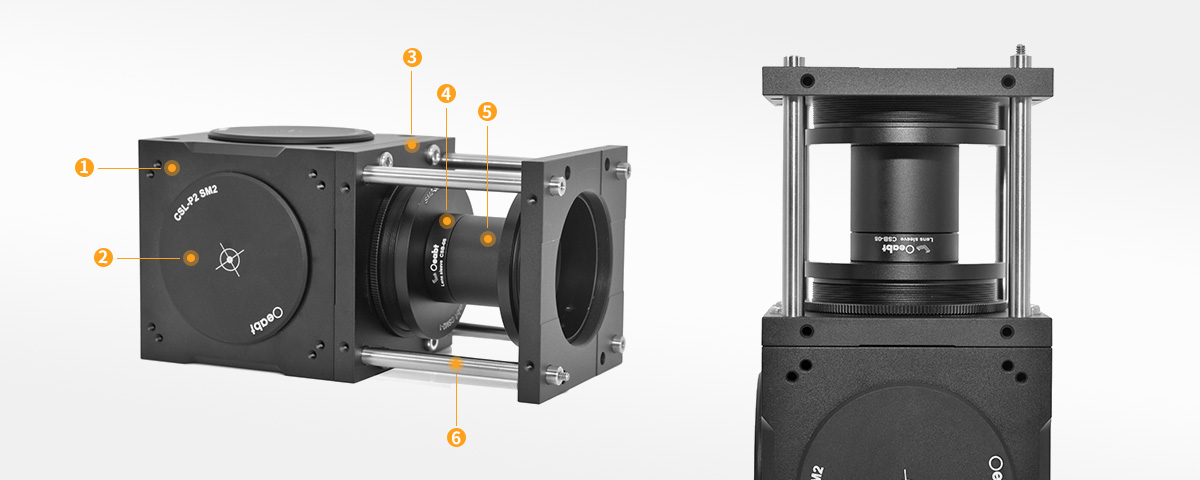

 ❶ CSL60-M2 60mm笼式立方体 点击查看 >  ❷ CSL-P系列 笼式防尘盖 点击查看 >
 ❸ CSJ-T2 立方体螺纹盖板 点击查看 >  ❹ CSB系列 透镜套筒 点击查看 >
 ❺ CSA系列 透镜套筒 点击查看 >  ❻ PCM-S系列 Ø6mm笼式支杆 点击查看 >



Oeabt的透镜套筒转接件带有内螺纹、外螺纹，使其能够连接我们SM1/SM2系列组件。我们的螺纹透镜套筒转接件可连接两个带外螺纹的组件，或两个带内螺纹的组件。

  • CSM系列 STP文件

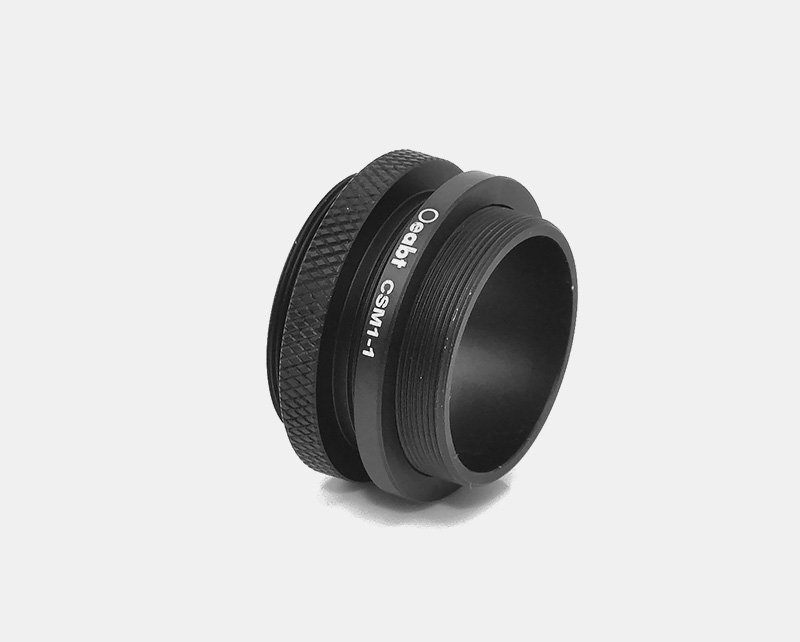

CSM1-1-12 透镜套管连接件

• 公螺纹连接件，应用于套管套筒与其它光机组件的连接；

• 连接件带有SM1（1.035"-40）外螺纹；

• 可优化与之相连接的组件的位置和角度；

• 附带1个锁定环，使得在完成调节后可固定附接上的组件；

CSM1-1-12是SM1两头公螺纹连接件，用于连接两个SM1(1.035"-40)内螺纹组件。它一端3.5mm一端12mm，总长度19.4mm。

型号
规格
工程图
对比
单价
发货日期
购物车

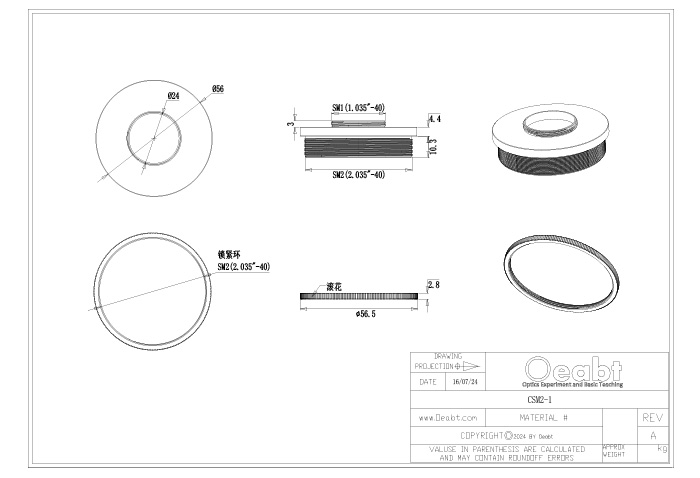

CSM2-1 透镜套管连接件

• 公螺纹连接件，应用于套管套筒与其它光机组件的连接；

• 连接件带有SM1（1.035"-40）和SM2（2.035"-40）外螺纹；

• 可优化与之相连接的组件的位置和角度；

• 附带1个锁定环，使得在完成调节后可固定附接上的组件；

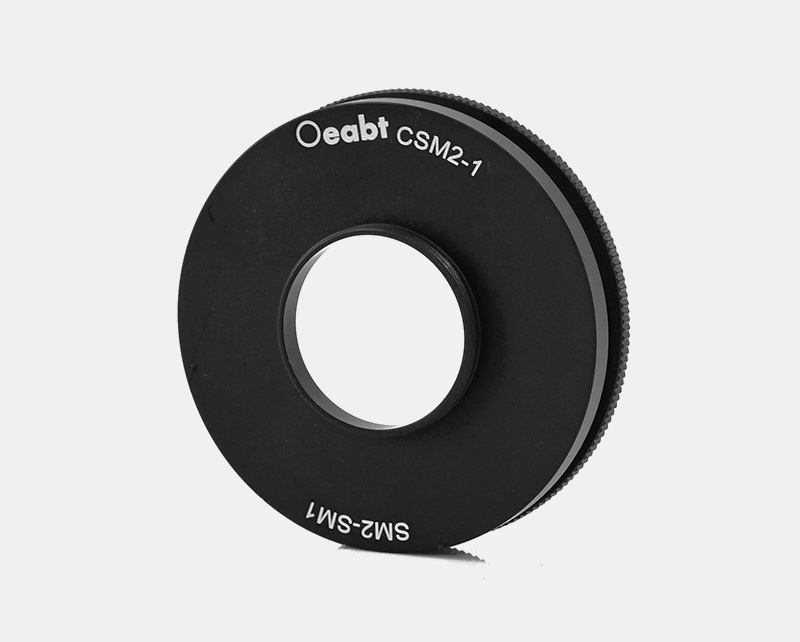

CSM2-1是一头SM2公螺纹和一头SM1公螺纹的公螺纹连接件，用于转接SM2组件和SM1内螺纹组件。SM2一端长度10.3mm，另一端SM1长度3mm，总长度18mm。10mm一端配螺纹连接件，附带锁定环。

型号
规格
工程图
对比
单价
发货日期
购物车

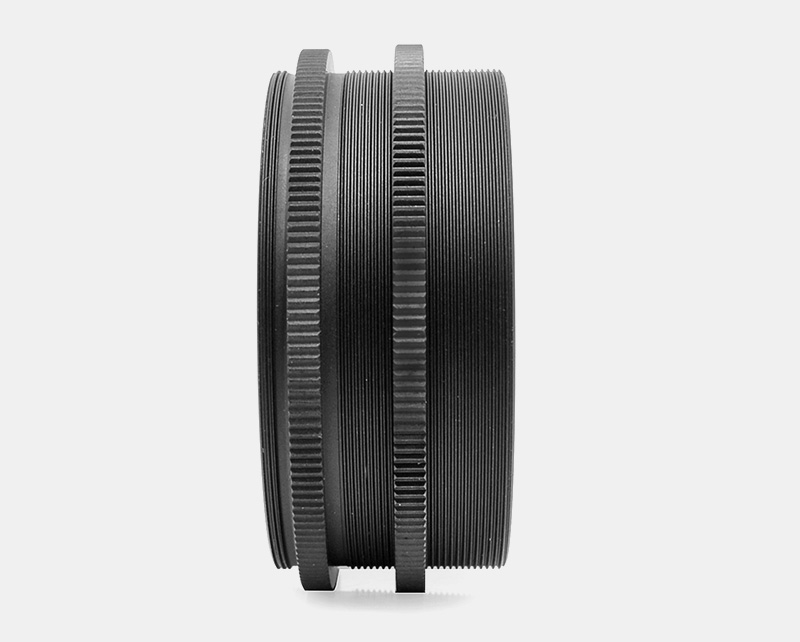

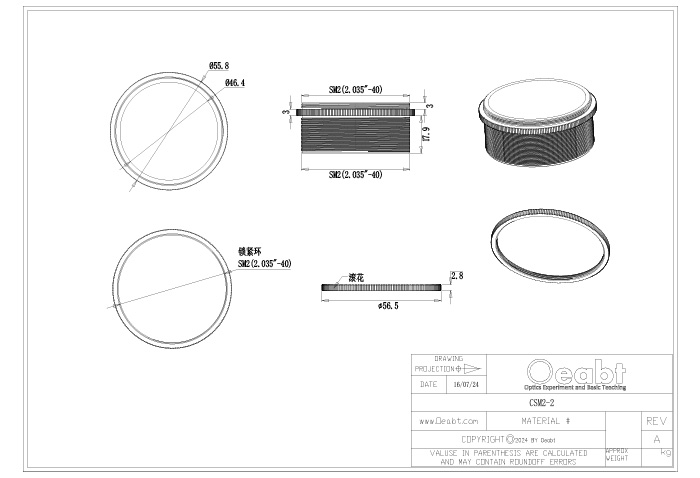

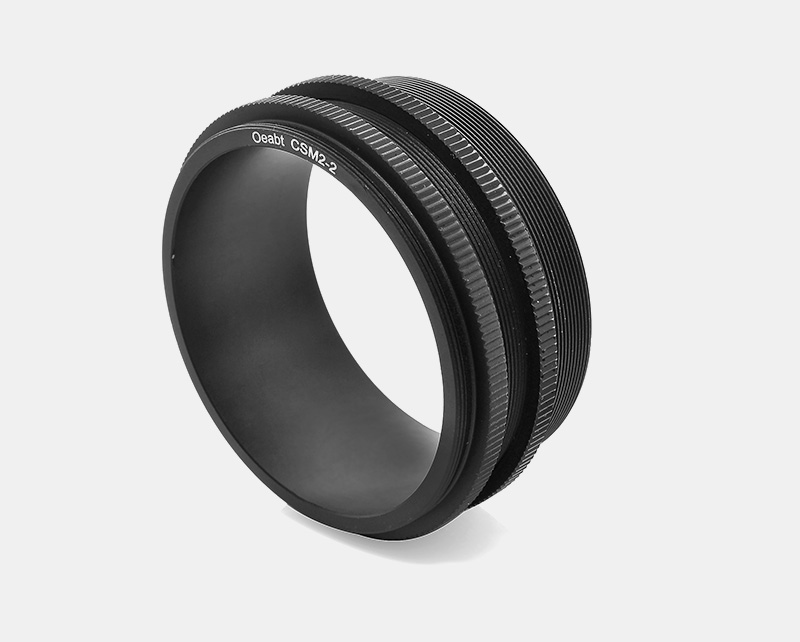

CSM2-2 透镜套管连接件

• 公螺纹连接件，应用于套管套筒与其它光机组件的连接；

• 连接件带有和SM2（2.035"-40）外螺纹；

• 可优化与之相连接的组件的位置和角度；

• 附带1个锁定环，使得在完成调节后可固定附接上的组件；

CSM2-2是SM2两头公螺纹连接件,用于连接两个SM2(2.035"-40)内螺纹组件。一端长3mm，另一端长度17.9mm，总长度23.9mm。附带锁定环。

型号
规格
工程图
对比
单价
发货日期
购物车

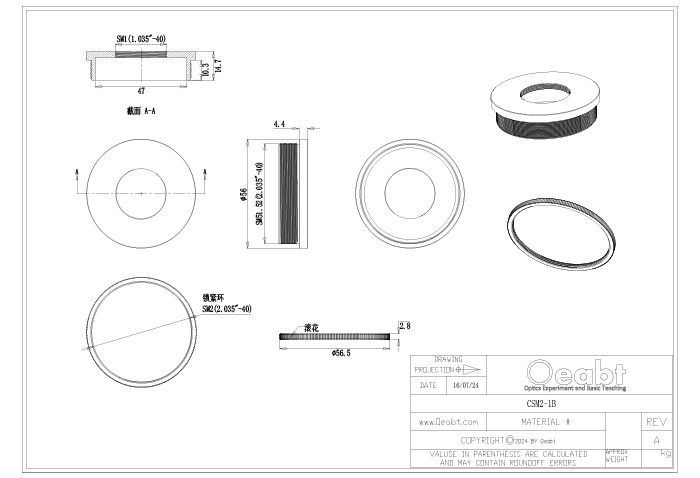

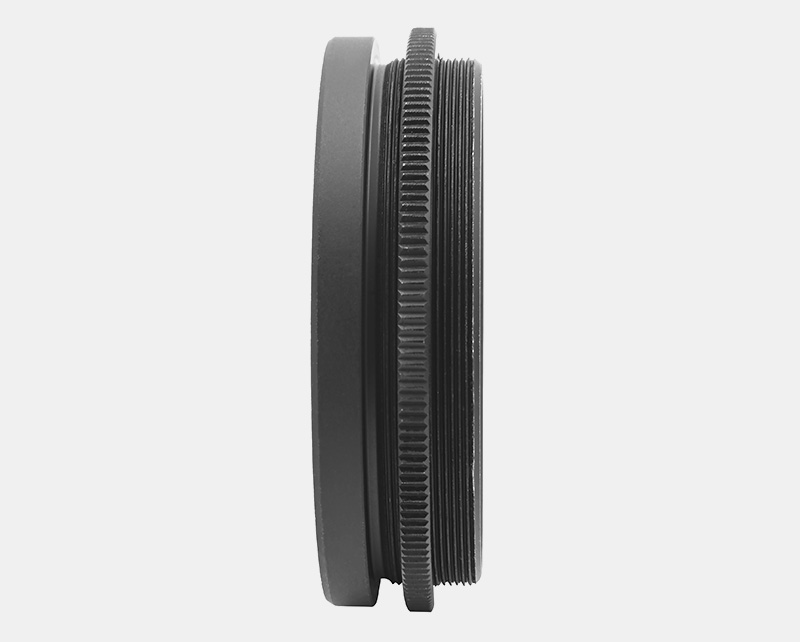

CSM2-1B 透镜套管连接件

• 公螺纹连接件，应用于套管套筒与其它光机组件的连接；

• 连接件带有SM2（2.035"-40）外螺纹和SM1（1.035"-40）内螺纹；

• 可优化与之相连接的组件的位置和角度；

• 附带1个锁定环，使得在完成调节后可固定附接上的组件；

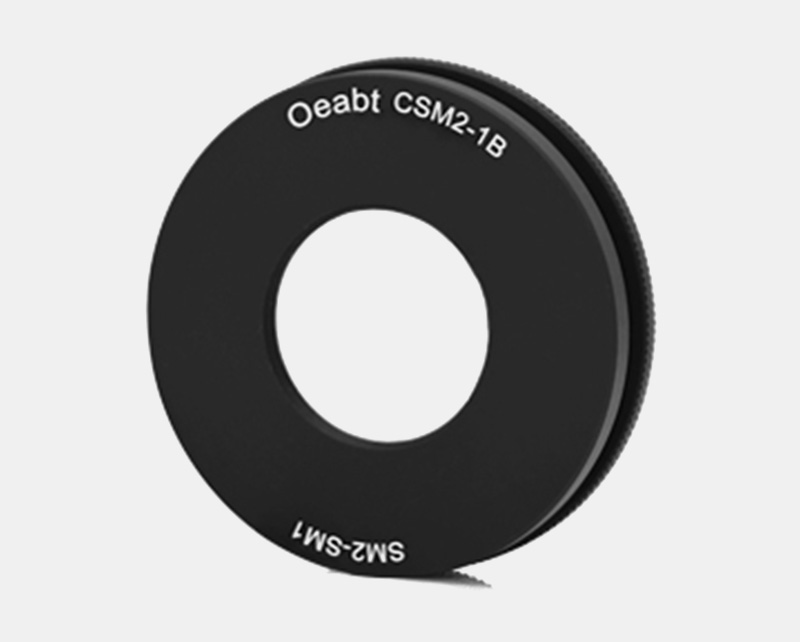

CSM2-1B是一头SM2外螺纹和一头SM1内螺纹的公螺纹连接件，用于转接SM2组件和SM1内螺纹组件。SM2一端长度10.3mm，另一端SM1长度3.1mm，总长度14.8mm。10.3mm一端配螺纹连接件，附带锁定环。

型号
规格
工程图
对比
单价
发货日期
购物车

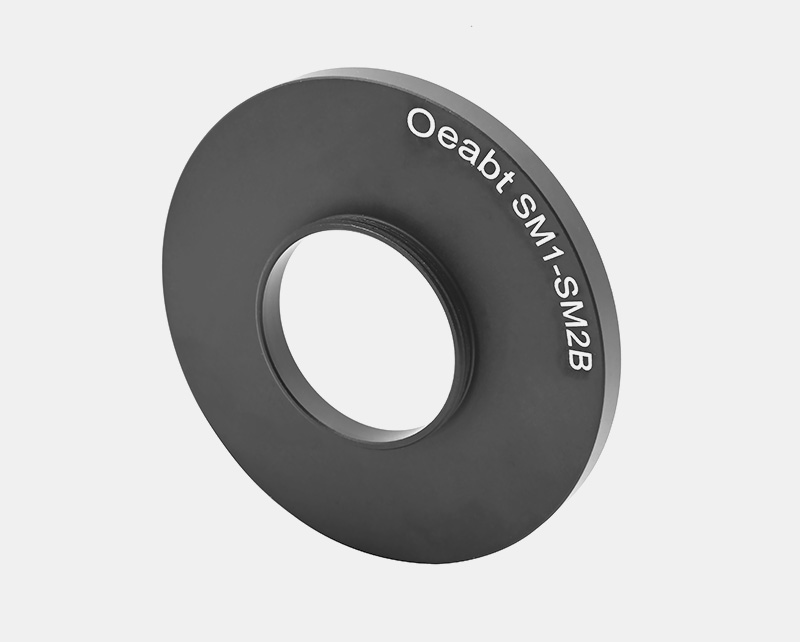

SM1-SM2B 透镜套管连接件

• 公螺纹连接件，应用于套管套筒与其它光机组件的连接；

• 连接件带有SM1（1.035"-40）外螺纹和SM2（2.035"-40）内螺纹；

• 可优化与之相连接的组件的位置和角度；

• 适合合较为紧凑的安装，无锁紧环；

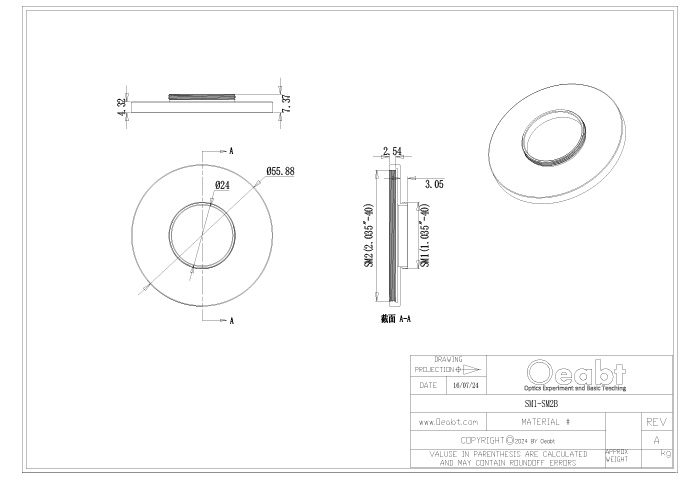

SM1-SM2B是一头SM1外螺纹和一头SM2内螺纹的公螺纹连接件，用于转接SM2组件和SM2内螺纹组件。SM2一端长度3mm，另一端SM1长度2.5mm，总长度7.4mm。

型号
规格
工程图
对比
单价
发货日期
购物车

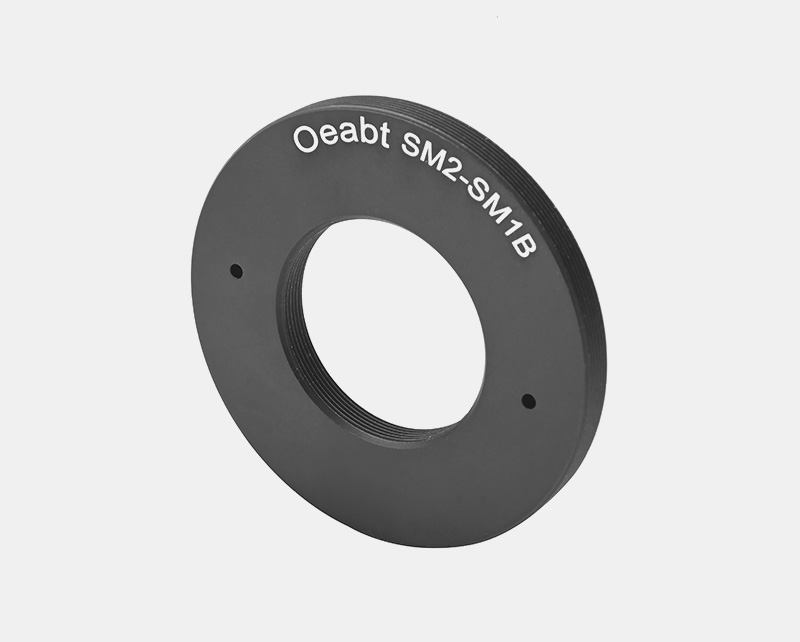

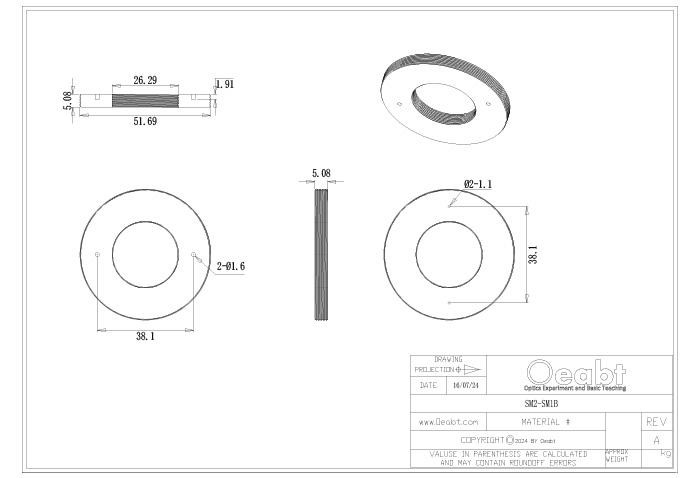

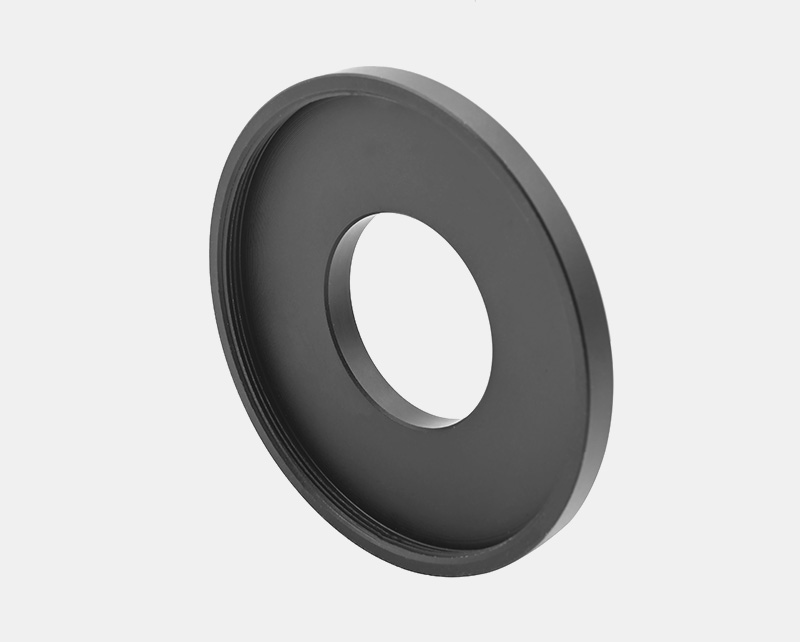

SM2-SM1B 透镜套管连接件

• 公螺纹连接件，应用于套管套筒与其它光机组件的连接；

• 连接件带有SM1（1.035"-40）内螺纹和SM2（2.035"-40）外螺纹；

• 可优化与之相连接的组件的位置和角度；

• 适合较为紧凑的安装，无锁紧环；

SM2-SM1B是一头SM2外螺纹和一头SM1内螺纹的公螺纹连接件，用于转接SM2组件和SM1内螺纹组件。SM2一端长度5.1mm，另一端SM1长度5.1mm，总长度5.1mm。
