产品说明

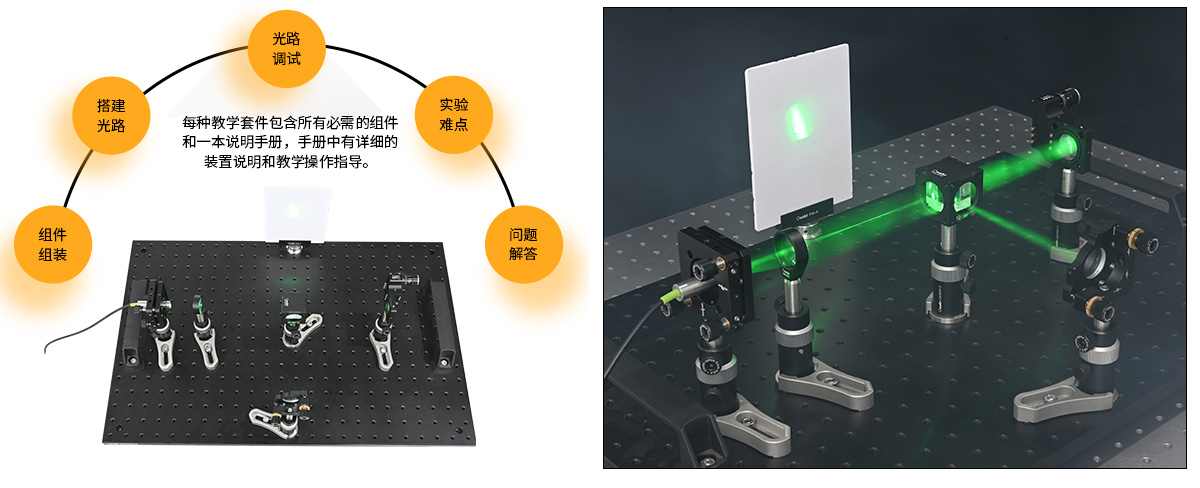

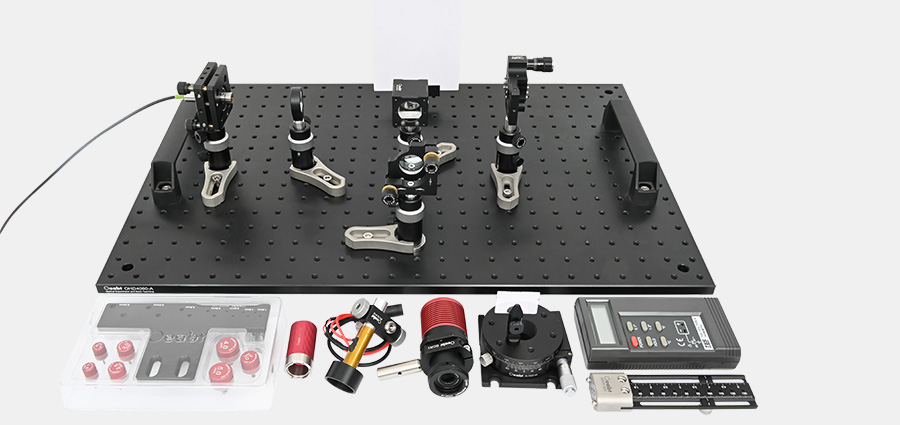

• Oeabt教学演示系列产品旨在通过各种经典实验来促进物理学、光学、光子学以及各种新兴研究领域的发展。每种教学套件包含所有必需的组件和一本说明手册，手册中有详细的装置说明和教学操作指导。

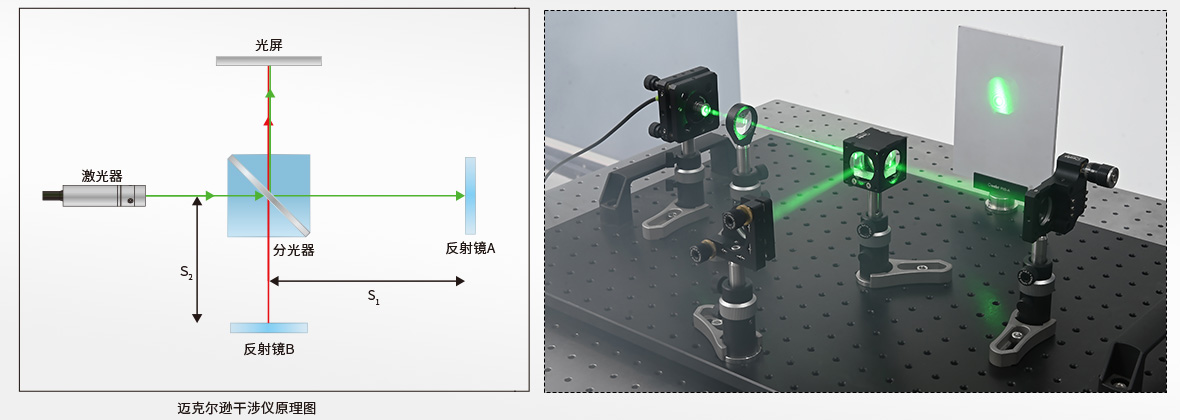

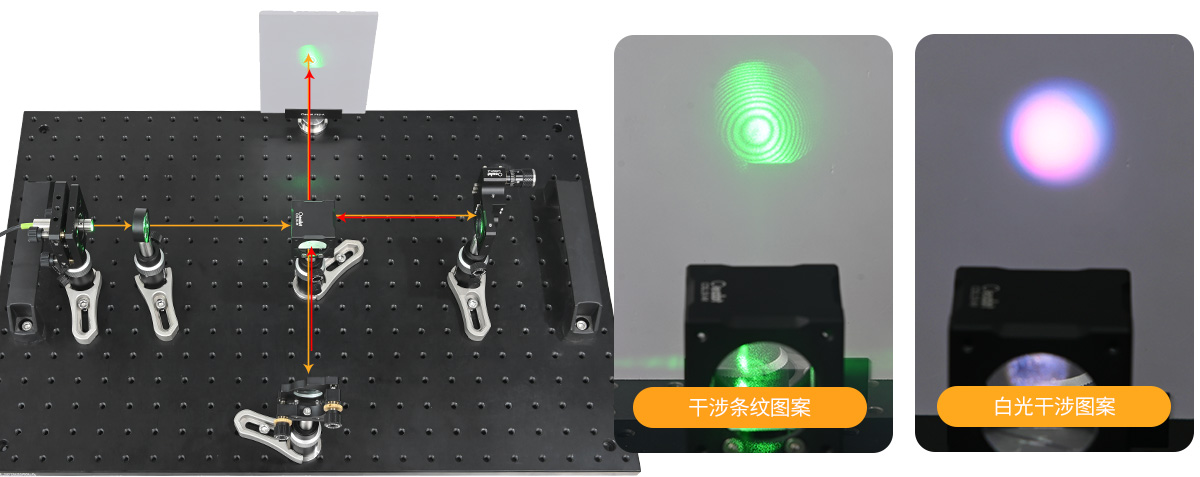

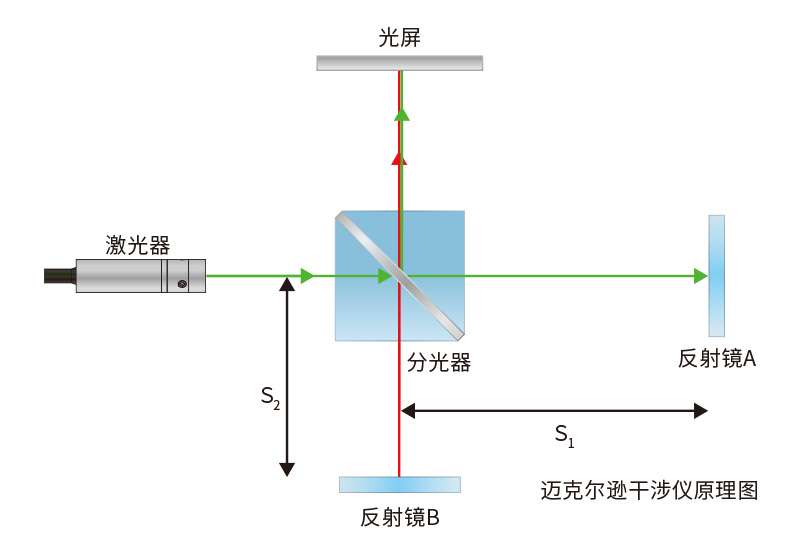

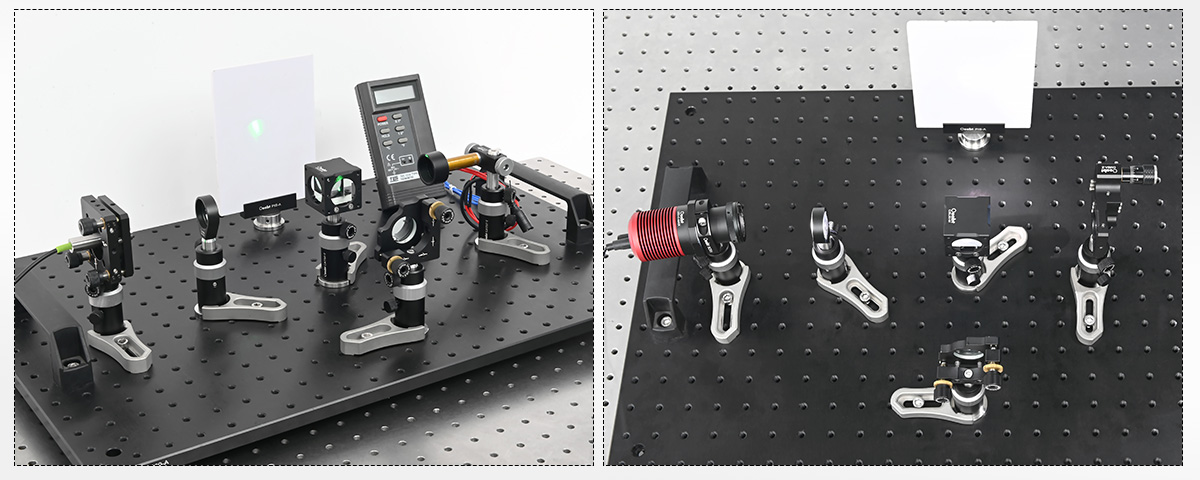

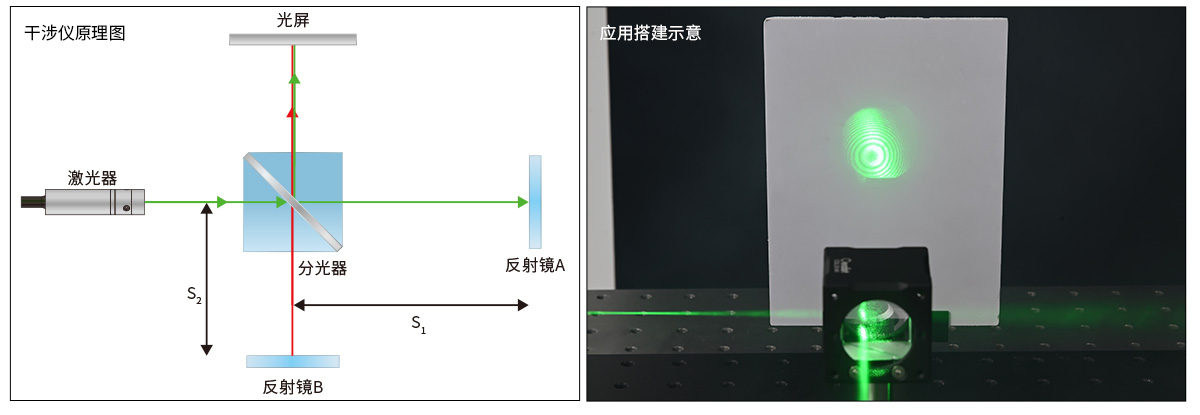

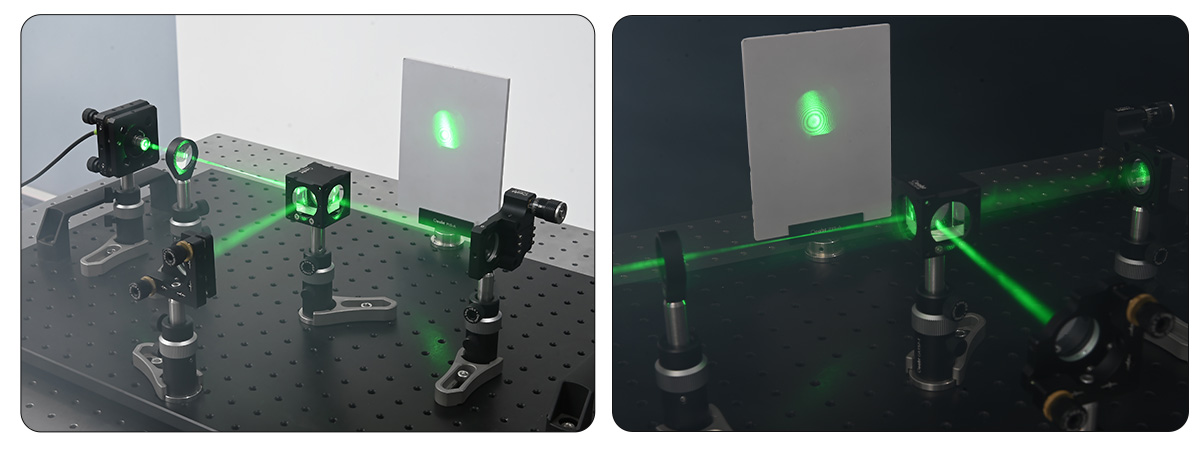

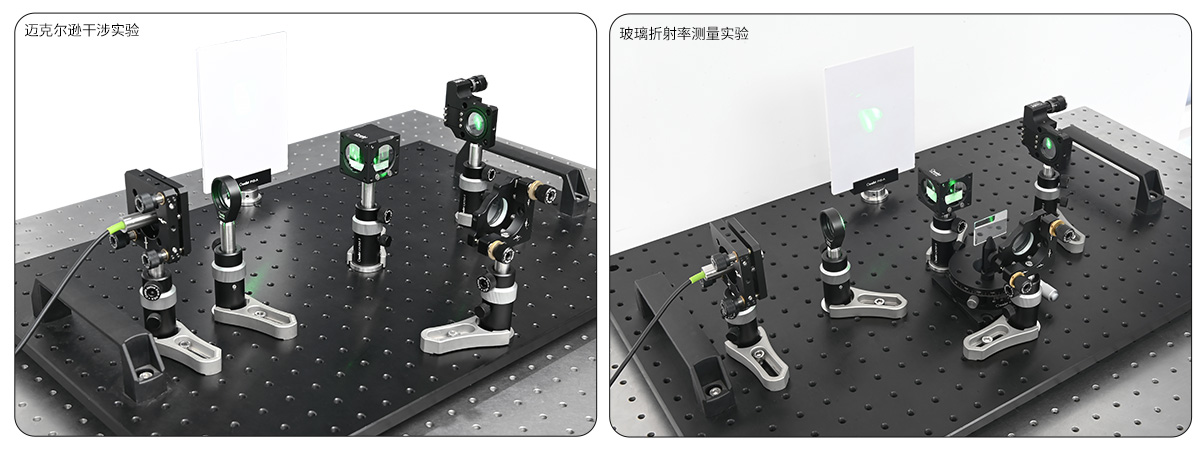

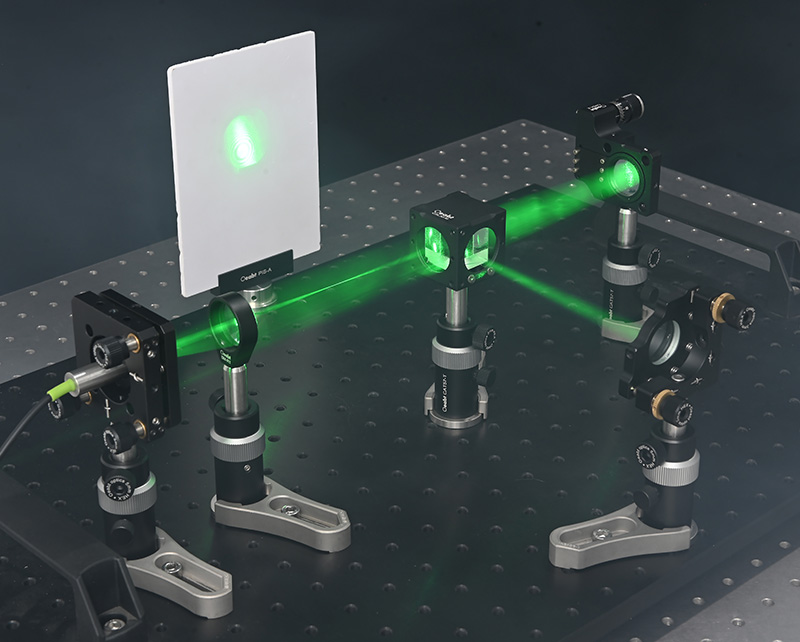

迈克尔逊干涉仪是一种基于光干涉原理测量光程差的实验套件。
|

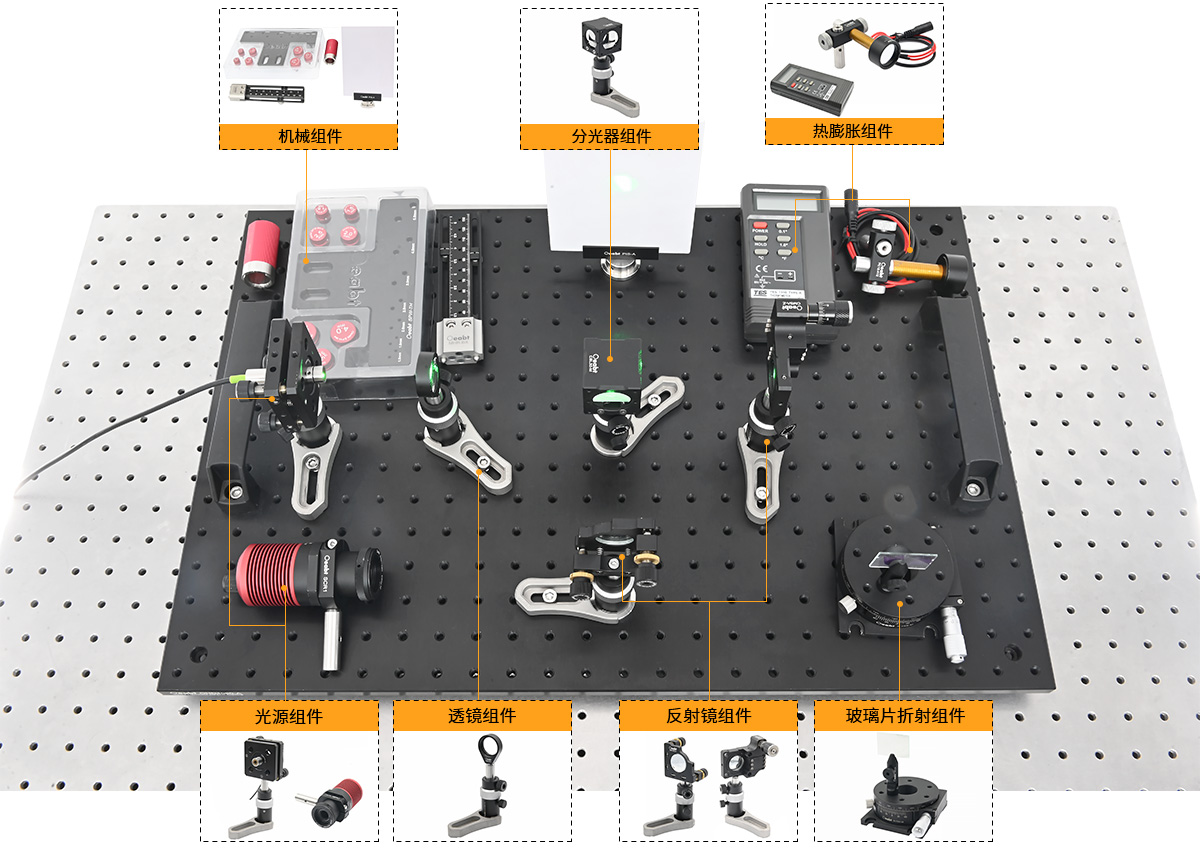

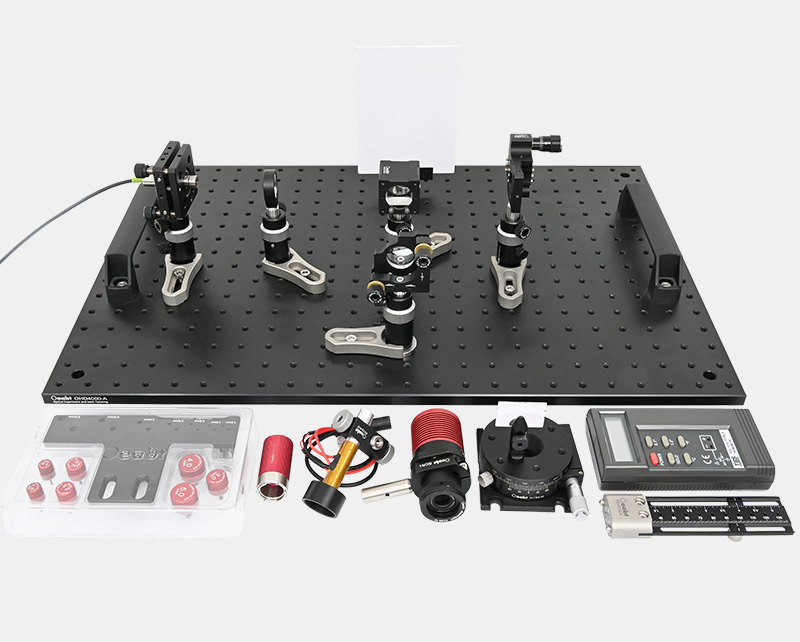

光源组件 |
|||
|
项目 |
型号 |
备注 |
数量 |
|
Ø12mm激光源 |
OM-12A520-3-G |
波长520nm，功率3mW |
1 |
|
激光器安装孔 |
OAD-POL-12 |
安装孔径：Ø12mm |
1 |
|
笼式调整镜架 |
MC-S1 |
平滑孔款，兼容Ø1英寸光元件，±5°俯仰±3mm平移 |
1 |
| 项目 | 型号 | 备注 | 数量 |
|
LED光源 |
LED-C-MAX4K |
白光4000-4500K,输出电压：DC 12V,功率3W Max |
1 |
|
Ø1英寸透镜套筒 |
CSB-24 |
SM1内螺纹，L=16mm，附带2个卡环 |
1 |
|
环驱动可调光阑 |
CDM-12 |
通光孔径：Ø1mm~12mm；SM1内外螺纹 |
1 |
|
套筒夹具环 |
SCR1 |
夹持Ø1英寸套筒到接杆上，底部M4螺孔 |
1 |
|
反射镜组件 |
|||
|
项目 |
型号 |
备注 |
数量 |
|
铝膜反射镜 |
TFA-C1 |
Ø25.4*5mm，适用波长：380-780nm |
2 |
|
二轴可调镜架 |
MK100-A |
兼容Ø1英寸光元件，可调倾斜±4° |
1 |
| Z轴平移安装座 |
CMSA-Z |
轴向：Z轴位移1.2mm，分度5μm；安装Ø25.4mm镜片 |
1 |
|
分光器组件 |
|||
|
项目 |
型号 |
备注 |
数量 |
|
分光棱镜立方体 |
M2-BS1 |
预装置件，CSL30-M立方体+CSMH-25.4-M分光棱镜(适用400-700nm) |
1 |
|
透镜组件 |
|||
|
项目 |
型号 |
备注 |
数量 |
|
双凸透镜 |
OLB-I1-50.8PM |
Ø1英寸，f=50.8mm，增透膜：400-700nm |
1 |
|
透镜安装座 |
SM-R1 |
兼容Ø1英寸光元件，SM1螺纹 |
1 |
|
偏振器组件 |
|||
|
项目 |
型号 |
备注 |
数量 |
|
平板片夹持臂 |
FFCA |
夹持厚度：0.8-2.3mm |
1 |
|
旋转安装座 |
R-TSX-M |
60°粗调旋转，5°微调行程；负载能力：粗调11.4kg，精调1.7kg |
1 |
|
玻璃片 |
— |
— |
1 |
|

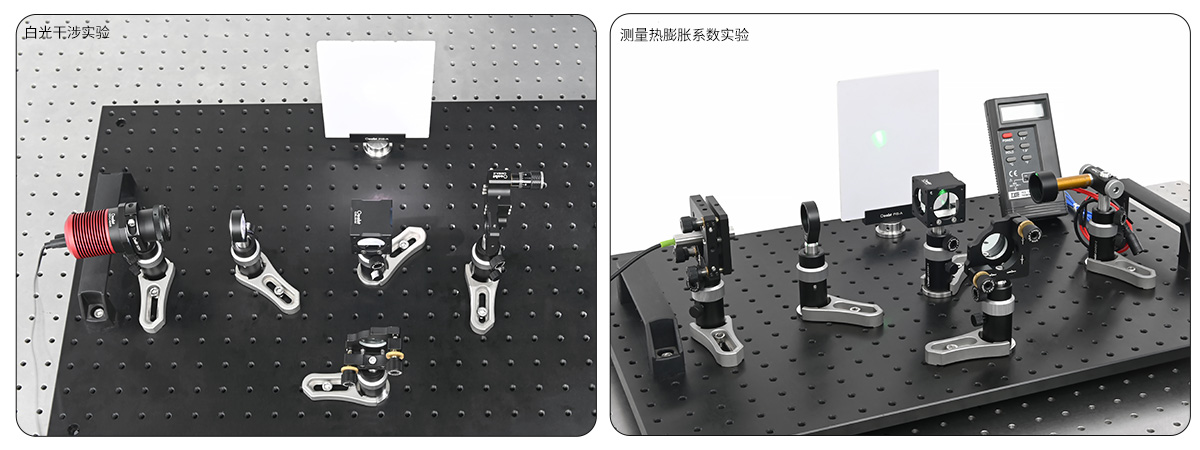

热膨胀组件 |
|||
| 项目 | 型号 | 备注 | 数量 |
|
加热铝棒配件 |
— |
加热片，聚酰亚胺加热膜：30*40mm，电压功率：5V 1W |
3 |
|
CSB-16 |
Ø1英寸套筒，SM1内螺纹，L=16mm，附带2个卡环 |
1 | |
|
SM1-M4A |
SM1转M4螺纹转接件 |
1 | |
| TFA-C1 | Ø25.4*5mm，适用波长：380-780nm | 1 | |
|
— |
加热铝棒 |
1 | |
|
— |
DC 5V电源 |
1 | |
|
测温仪控制器 |
— |
测量范围：-199.9℃-1360℃；温度系数：低于0.1倍的准确性规格℃（°F)； 输入保护：最大输入电压DC 60V,AC 24V |
1 |
|
机械组件 |
|||
|
项目 |
型号 |
备注 |
数量 |
|
面包板 |
OHD4060-A |
400*600*13mm，M6螺孔阵列，5个沉孔 |
1 |
|
角度夹具 |
PC12-A12 |
夹具角度：90°，兼容Ø12.7mm接杆 |
1 |
|
接杆支架 |
CAT57-T |
伸缩式接杆支架，L=57mm，旋扭高度8mm，兼容Ø12.7mm接杆，M6螺孔 |
5 |
|
PCAH2-S |
Ø12.7mm接杆，L=50.8mm，一端M4一端M6螺孔 |
7 | |
|
PCA31-S |
接杆底盘，M6螺栓 |
5 | |
|
M-BASE-C |
叉式压板，固定接杆支架位置 |
5 | |
|
光斑观察白屏板 |
PIS-A2 |
白板：148*90*4.4mm |
2 |
|
CFP1-S【M4】 |
白屏板接杆，Ø1英寸，L=25.4mm， |
2 | |
|
工具配件 |
MHR-BX |
磁性准直尺，带公/英制刻度 |
1 |
|
SPW-TH |
扳手工具架，含手拧螺丝*7颗和六角扳手*7把 |
1 | |
|
SPW-SM150 |
卡环扳手，L=50mm，带刻度，兼容SM1卡环 |
1 | |
|
螺丝包 |
附赠 |
- | |

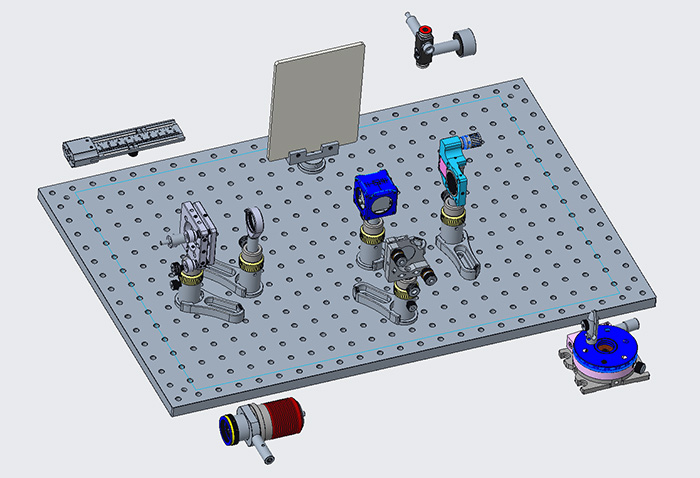

stp文件下载
