• 铝制安装板，将电子器件自定义安装到壳内；
• 可以定制前/背面板、安装板开孔接口、覆盖层；
• 提供面包板集成于壳体内；

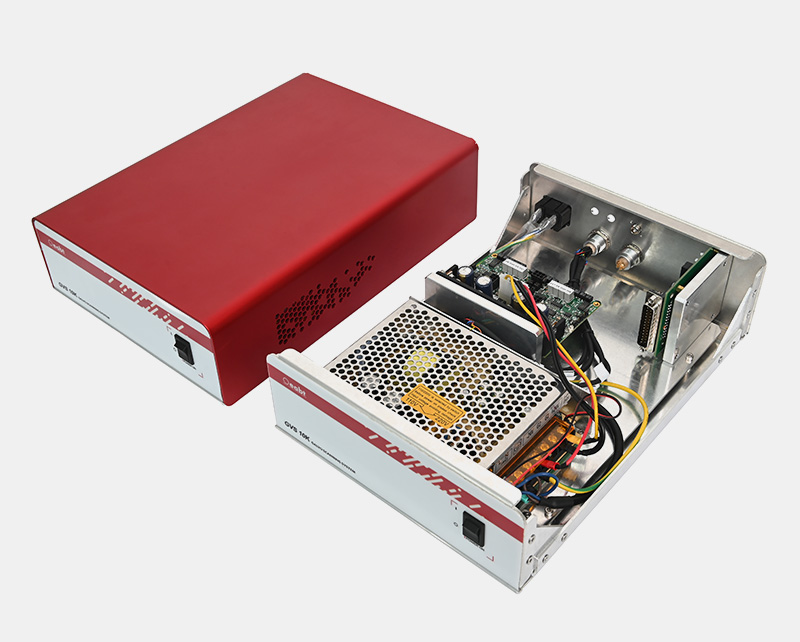

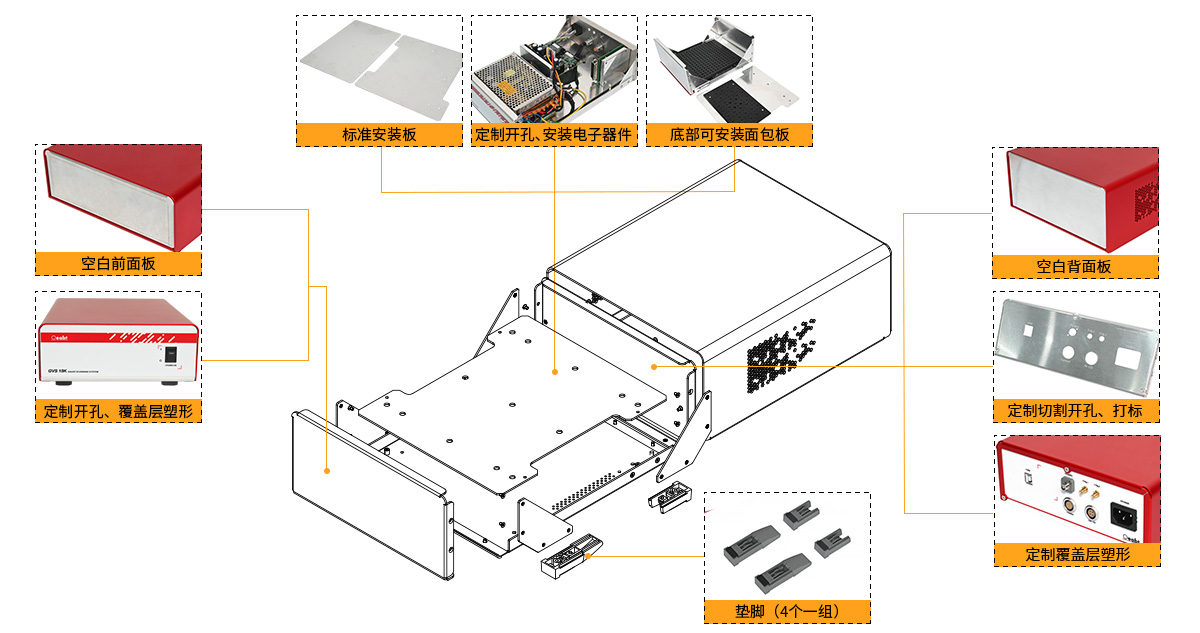

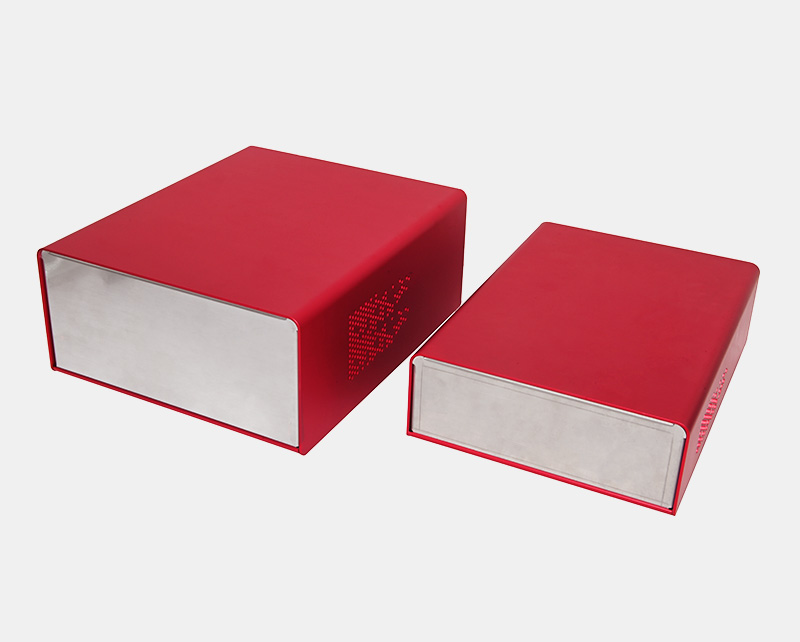

Oeabt提供多种外壳尺寸，适合用户自定义组装台式电子设备装置。售卖外壳由上外盖、前面板、背面板、安装板、底壳和垫脚组成。
|

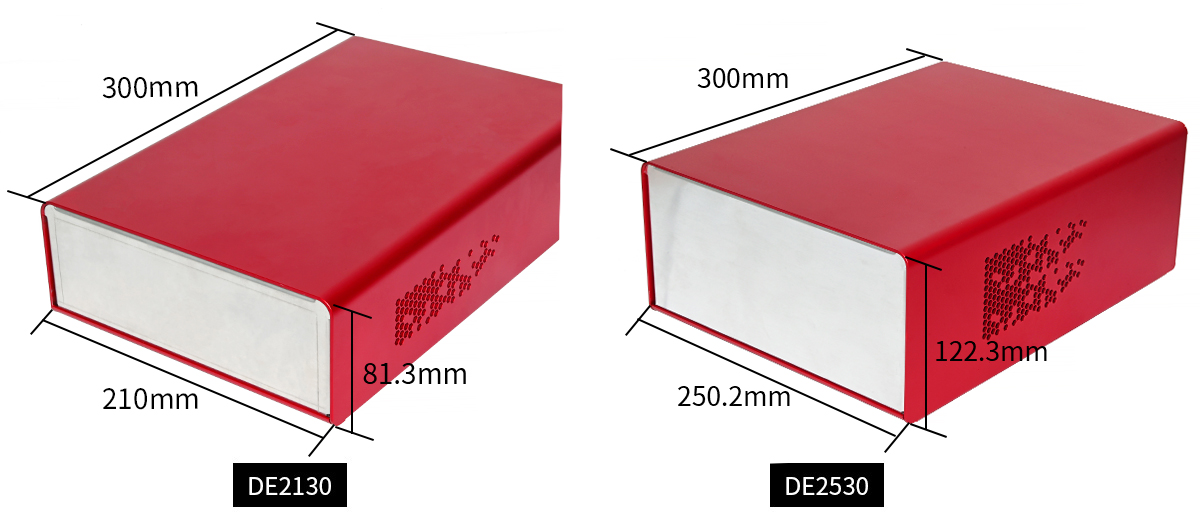

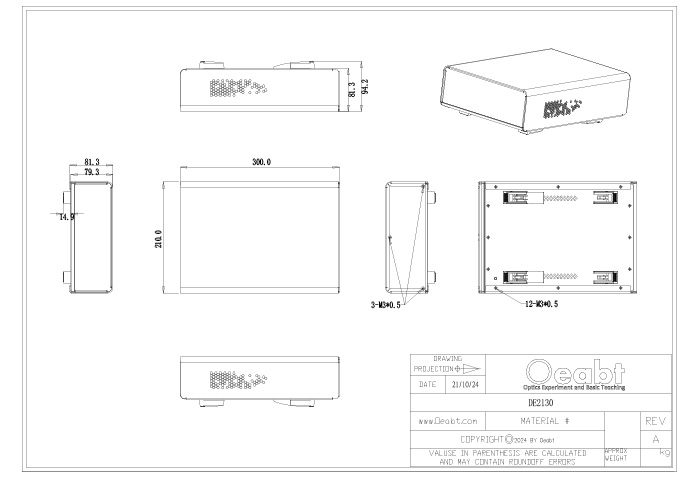

型号 |
DE2130 |
DE2530 |
|
规格 |
210*300*81.3mm |
250.2*300*122.3mm |
|
重量 |
1517.7g |
1910.5g |
|
材质 |
铝合金 |
|
|
外壳清单：上外盖*1、前面板*1、背面板*1、安装板*1、底壳*1、垫脚（4个一组） |
||

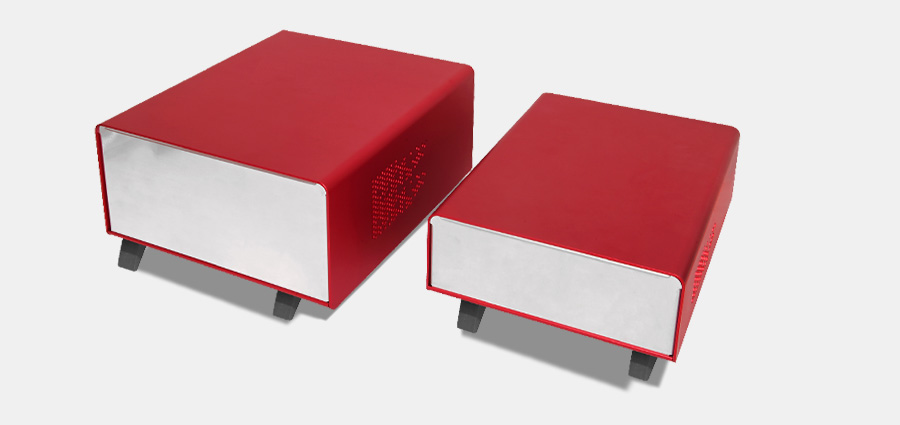

（1）Oeabt提供多种外壳尺寸，适合用户自定义组装台式电子设备装置。售卖外壳由上外盖、前面板、背面板、安装板、底壳和垫脚组成。须知，所有售卖的外壳前后面板均为空白，方便用户根据实际应用需求在面板上添加所需的输入和输出端口。

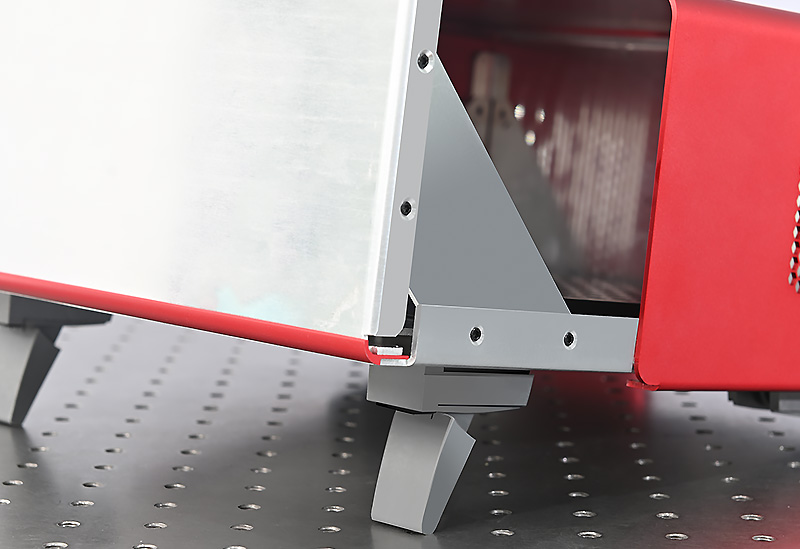

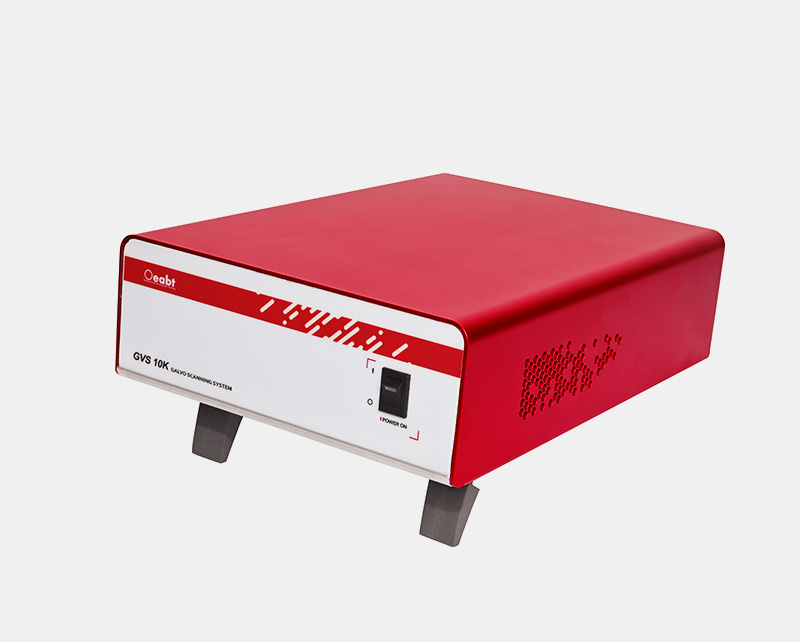

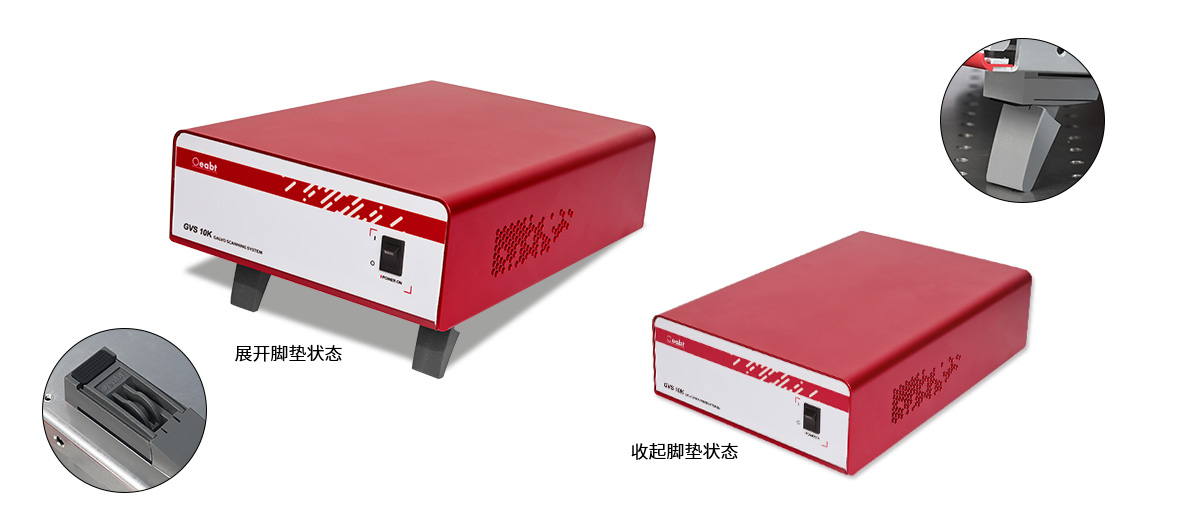

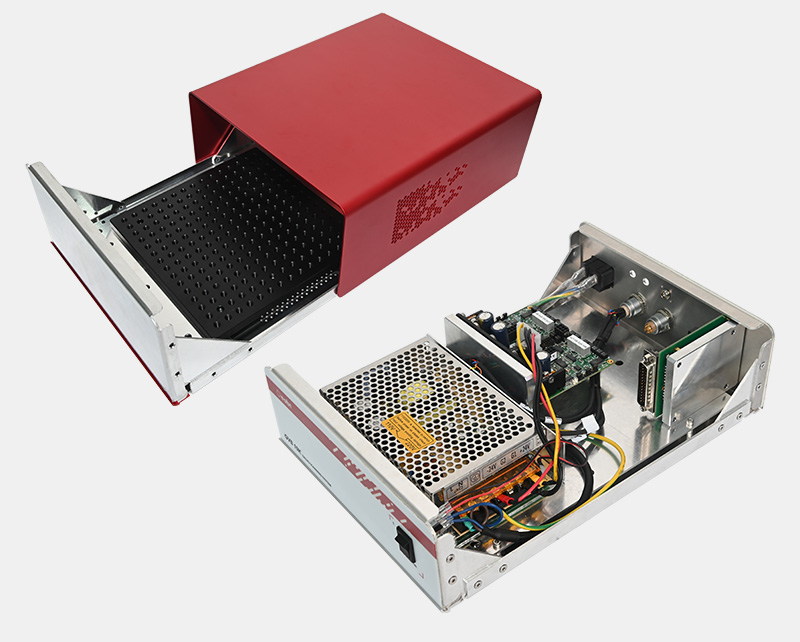

（2）如需打开外壳，用户可以使用2mm六角扳手，先拆下后面板和底部的沉头孔螺丝，然后轻松滑开外壳顶部进行内部操作或维护。外壳的底壳还配有四个垫脚，用户可以通过展开它们将外壳前部抬高34mm，从而使设备呈向上倾斜的角度，方便操作和查看装置界面。

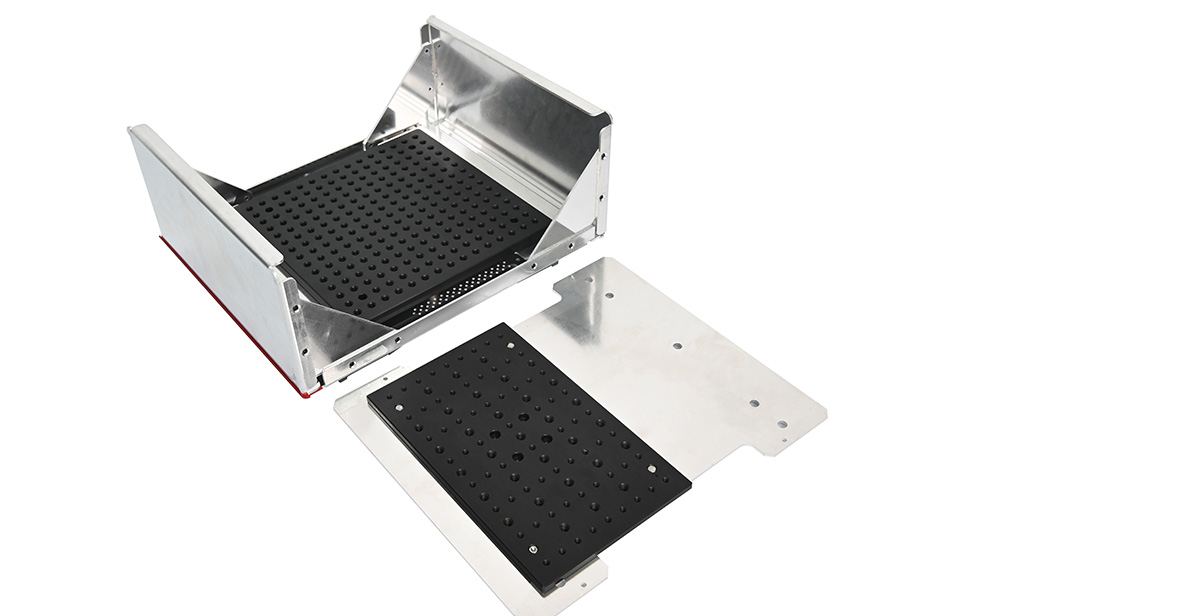

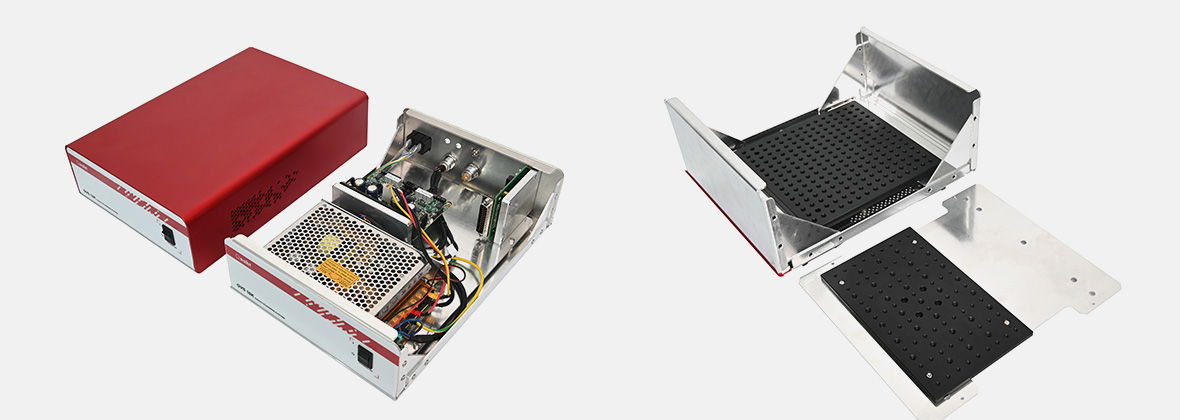

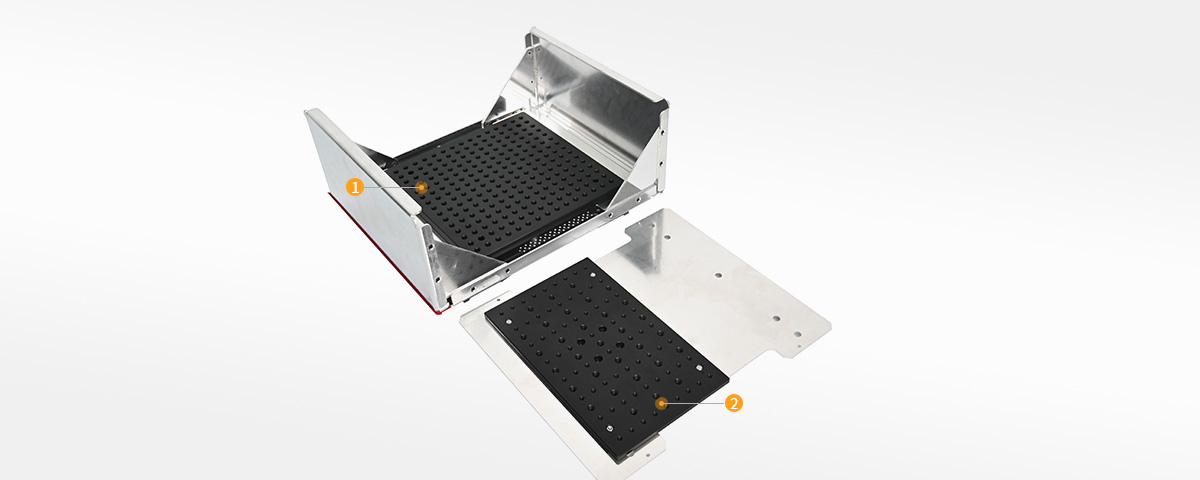

（3）另外，Oeabt还提供了面包板和接杆选项，可以安装在外壳的底部，用于固定光机械件或其他需要固定的组件，进一步增强外壳的应用灵活性和功能扩展性。
定制流程
1、定制选项：您可以定制外壳的前面板、后面板、安装板的激光切割、铆接、打印和覆盖层（标准外壳不附带覆盖层）。
2、选择标准外壳尺寸：从Oeabt提供的标准外壳尺寸选项中挑选合适的尺寸。

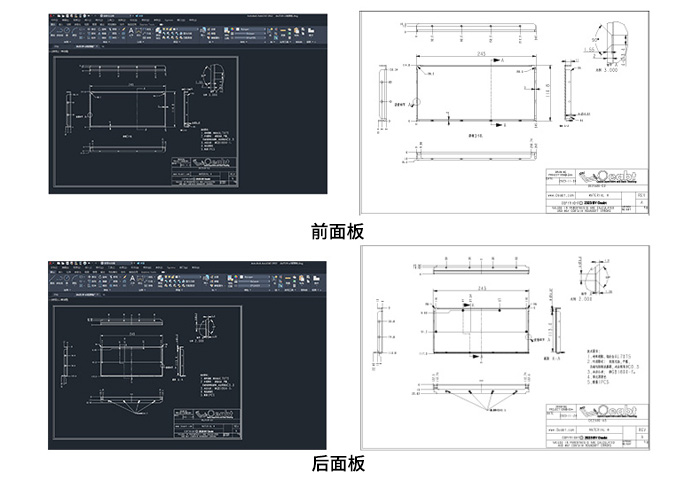

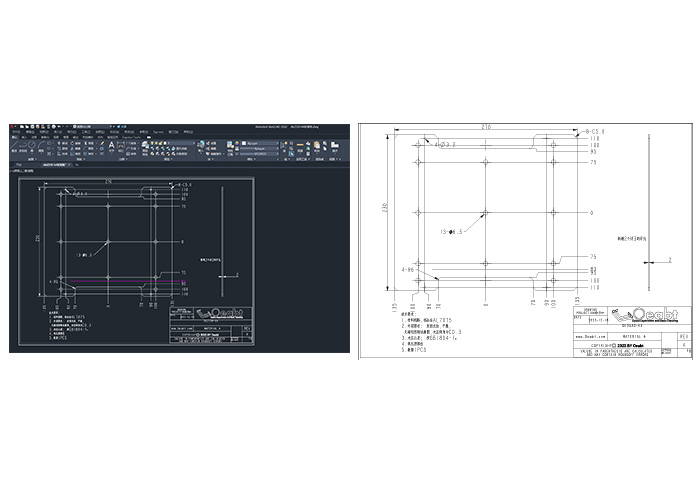

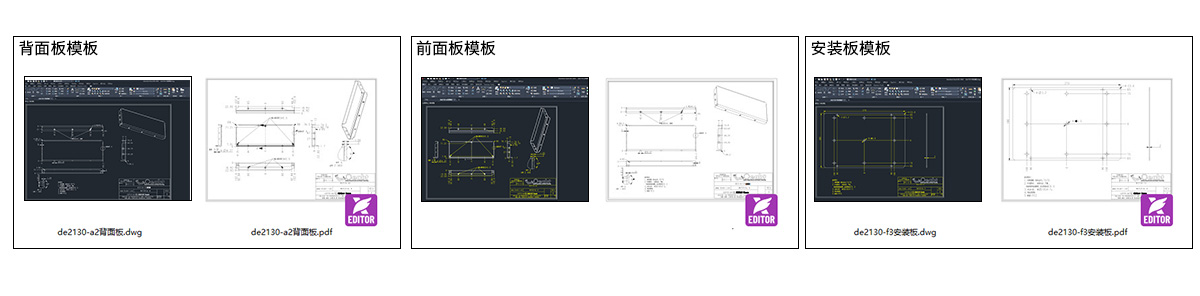

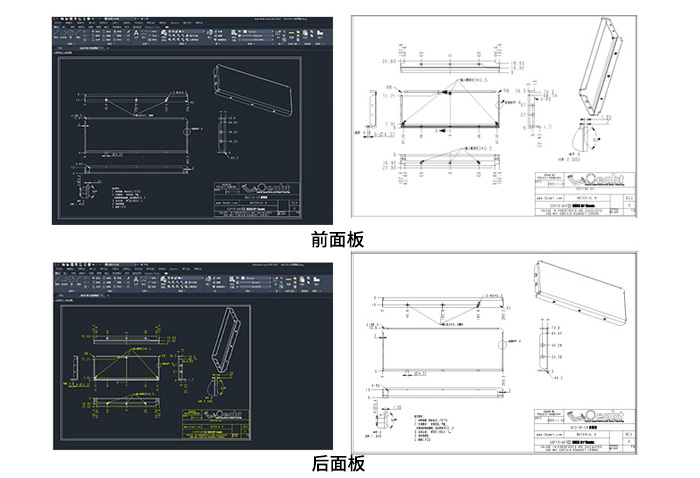

3、模板设计并回传：联系客服选择相应的.pdf或.dxf格式的模板文件。这些模板将帮助您在指定区域设计和定制所需的输入/输出端口和孔位。回传客服时，请附上您的模板文件以及定制需求的详细说明。
• 铝制安装板，将电子器件自定义安装到壳内；
• 可以定制前/背面板、安装板开孔接口、覆盖层；
• 提供面包板集成于壳体内；

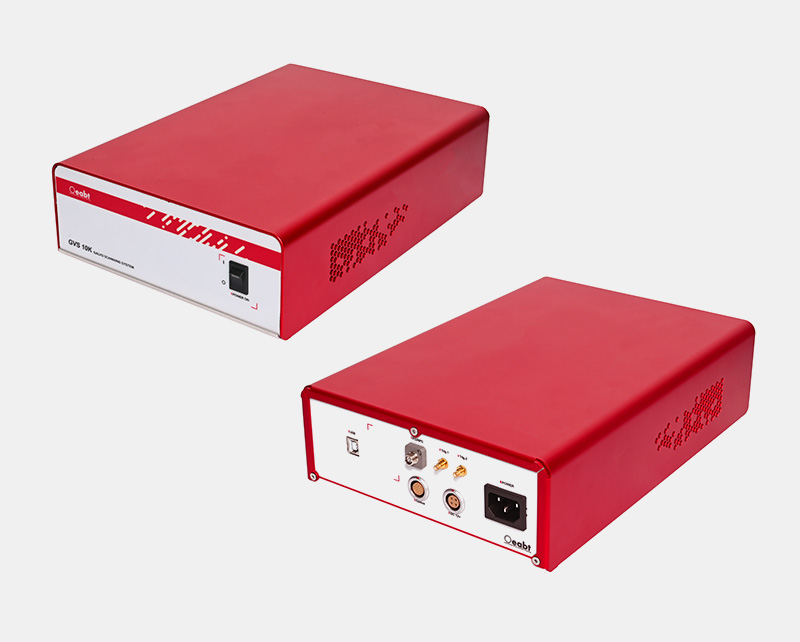

• 机加工开孔、激光打标；

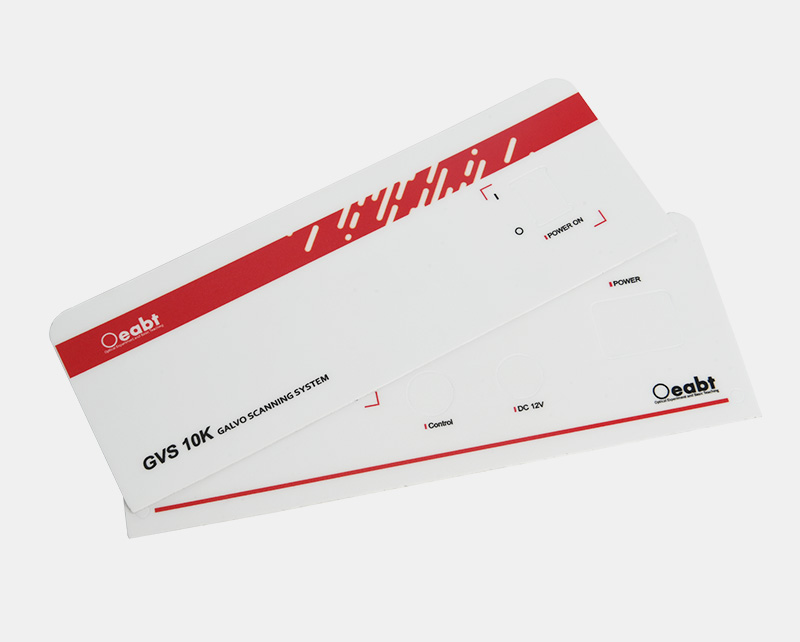

• 需注意激光打标为银白色，如介意字体不明显，可加选塑封层；
• 须知：定制周期在15个工作日，详情咨询客服

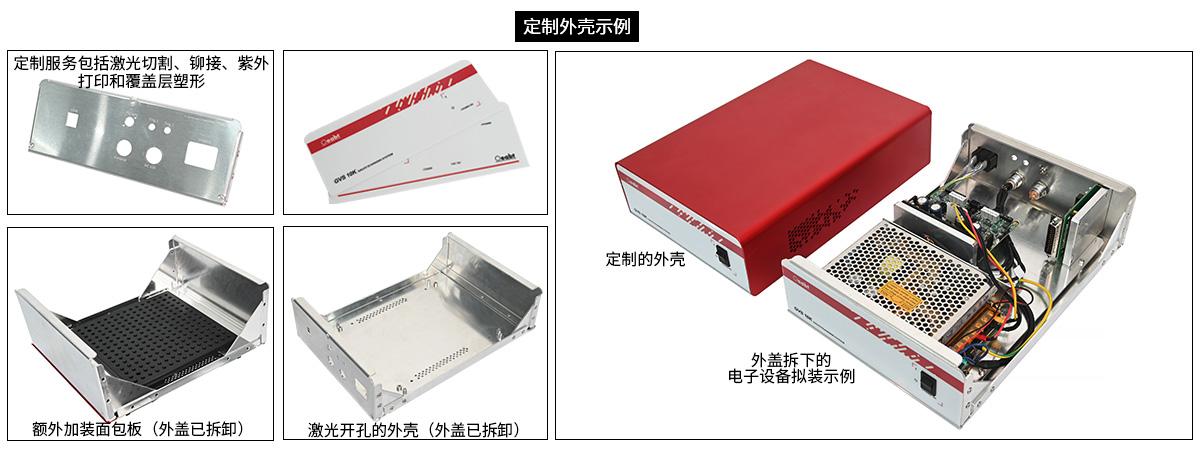

• 图片为定制示例，实物按提供的定制图纸；
• 须知：定制周期在15个工作日，详情咨询客服；

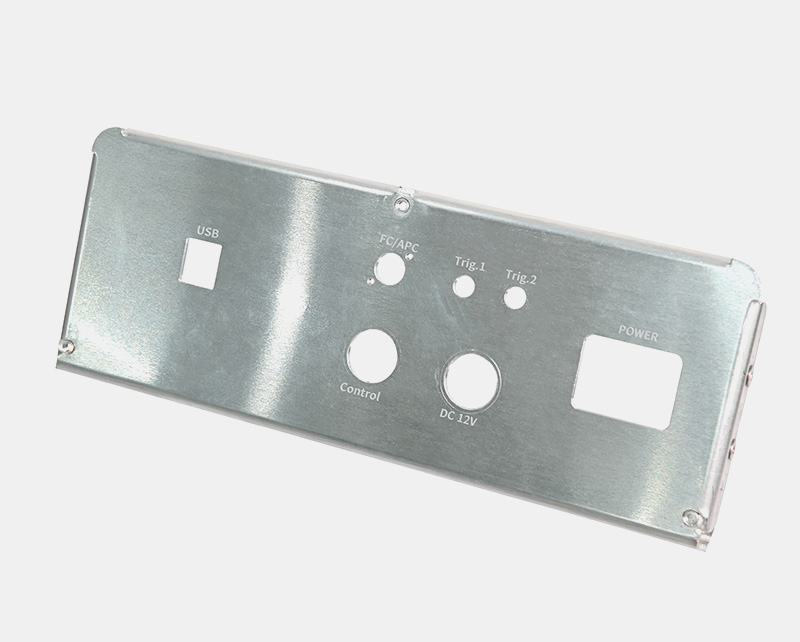

• 机加工开孔；

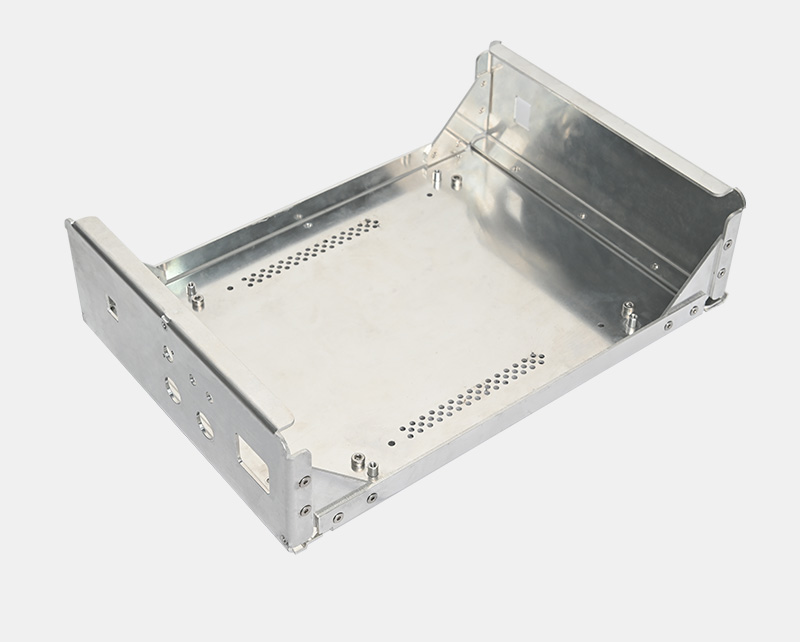

• 铝制安装板，将电子器件自定义安装到壳内；
• 提供了面包板和接杆选项，可以安装在安装板上；
• 须知：定制周期在15个工作日，详情咨询客服

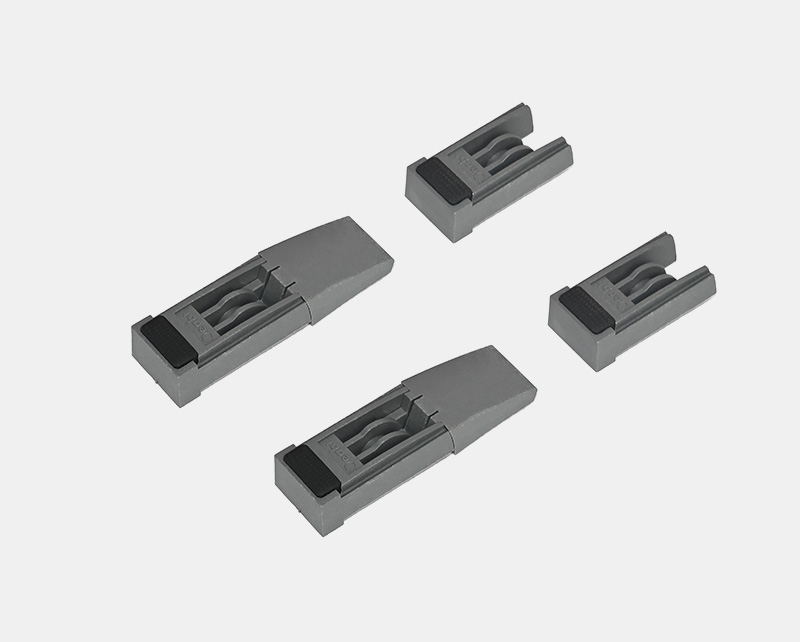

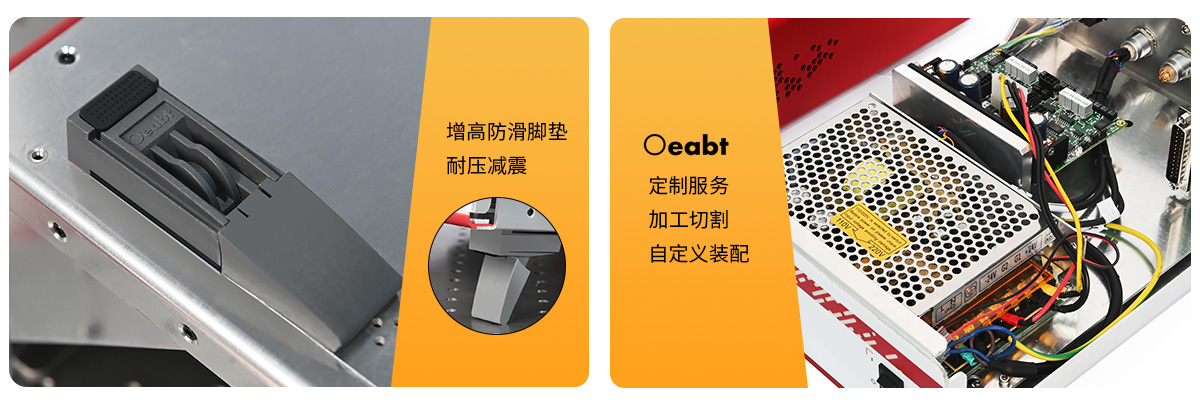

• 底壳配有四个垫脚

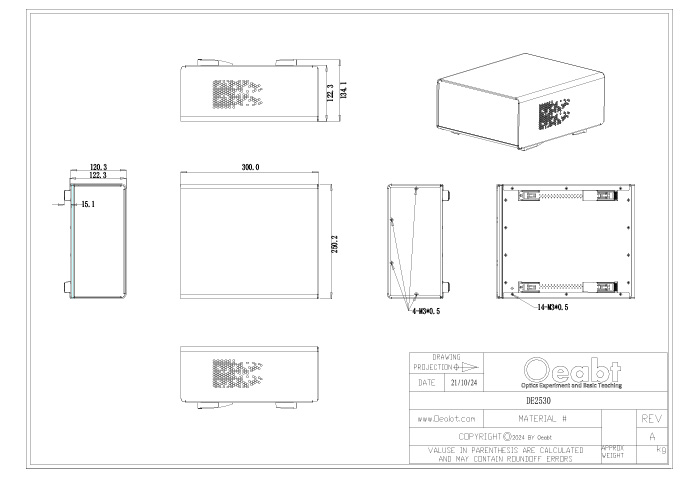

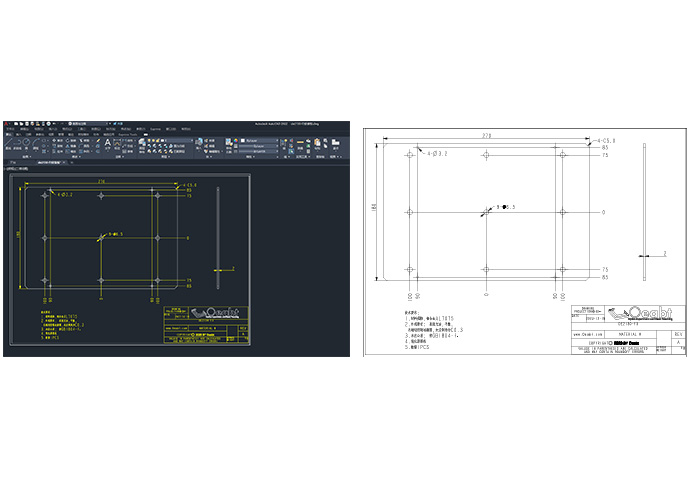

DE2530安装板 工程图下载
