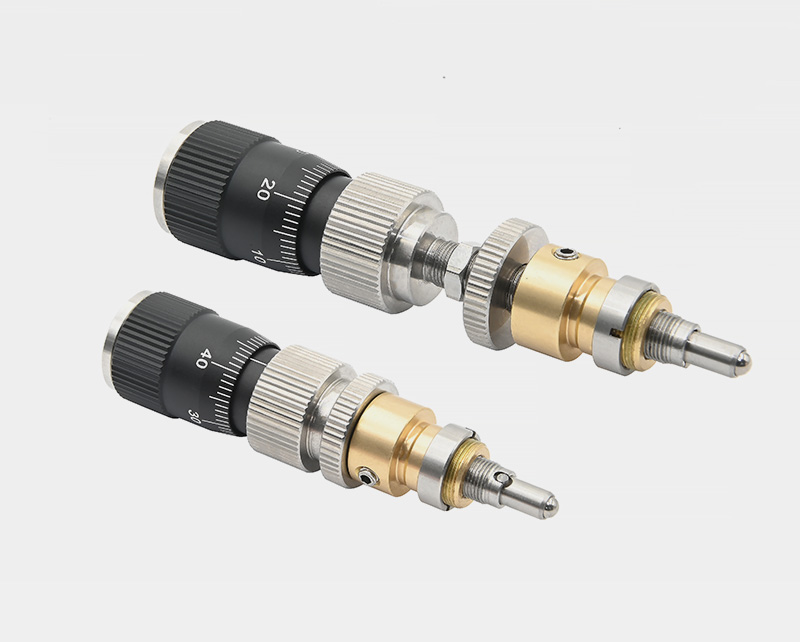

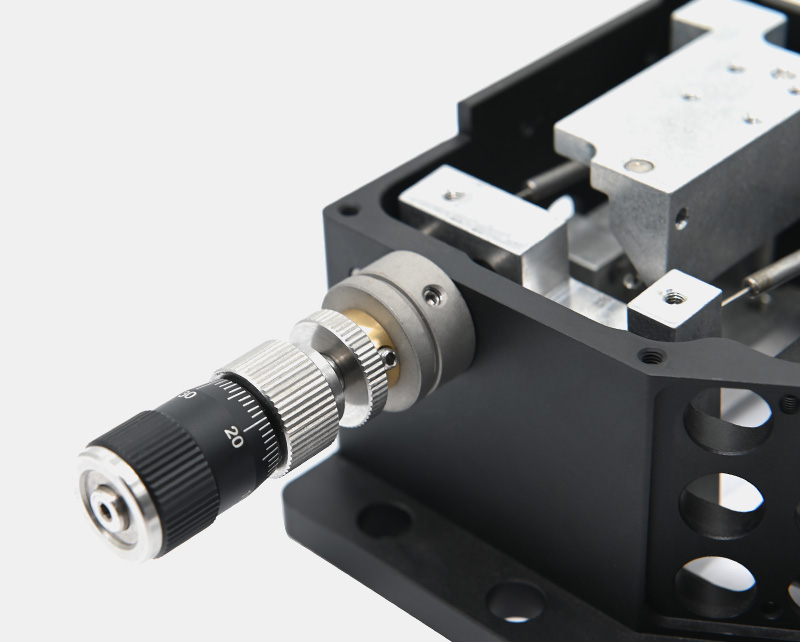

• 模块化手动差分驱动器；

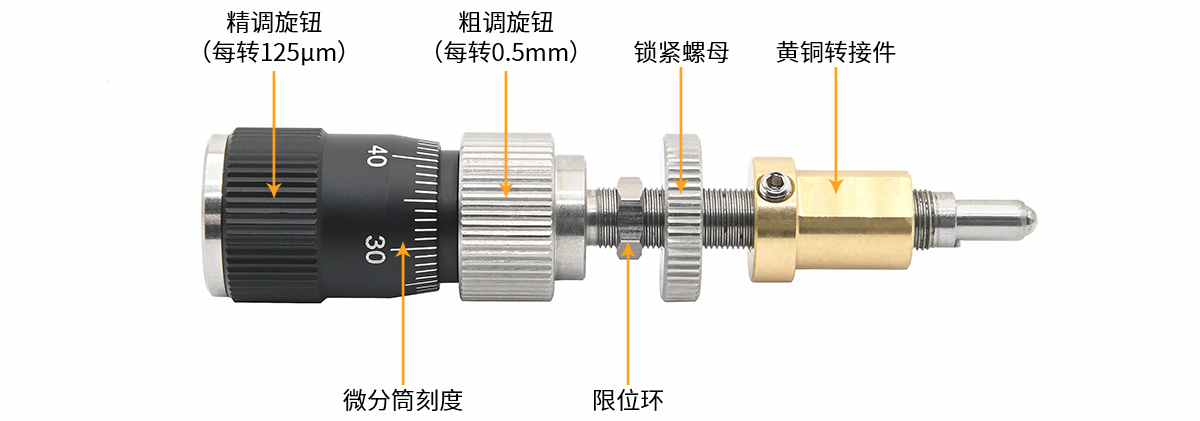

• 粗调一圈0.5mm，精调分辨率2.5µm；

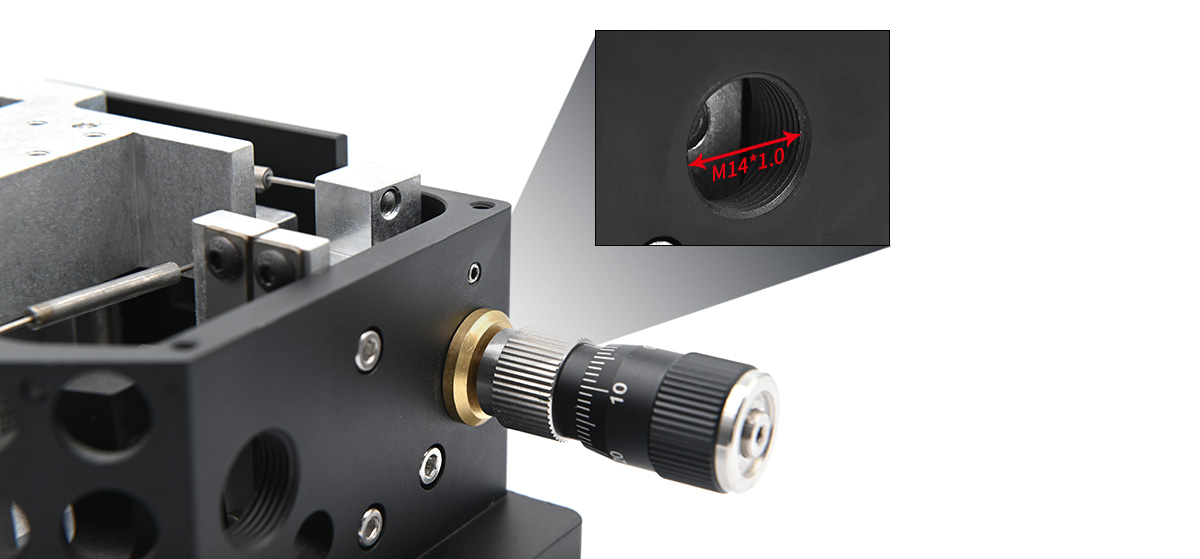

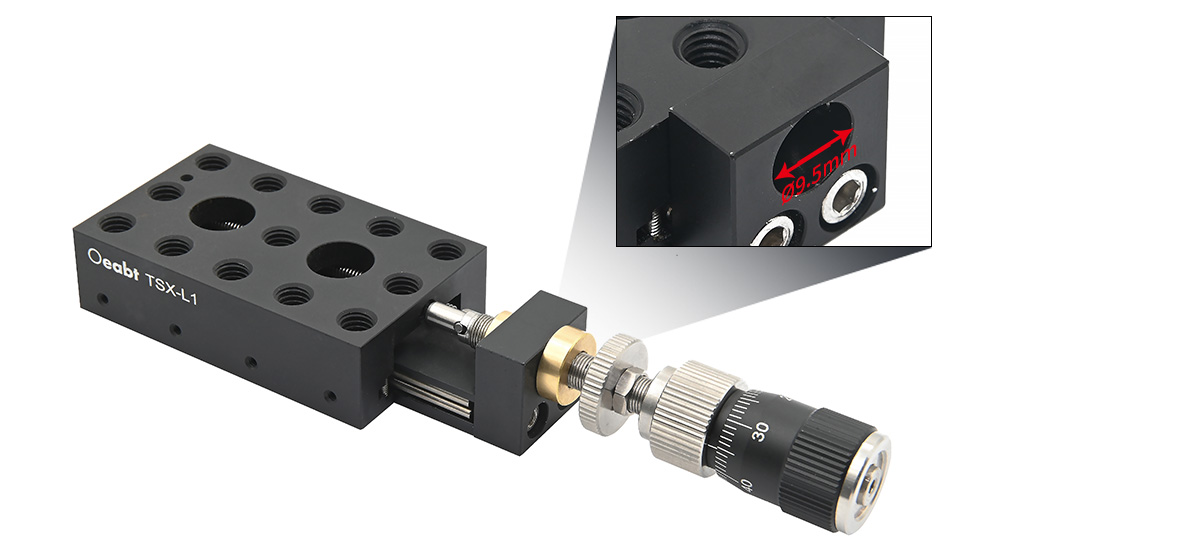

• 黄铜件可安装到Ø9.5mm或M9.5*0.5、M14*1.0安装筒；

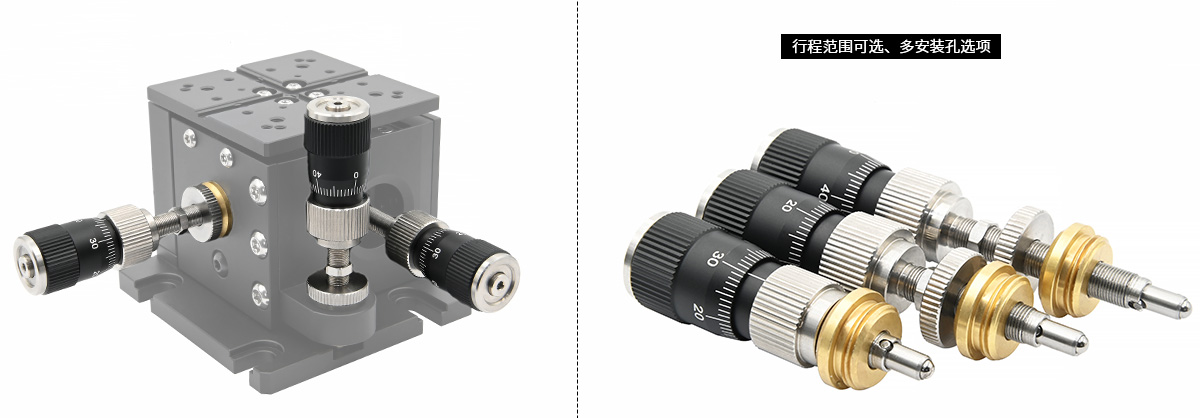

• 行程范围可选；
PSM系列差分调节器提供了高分辨率和重复率，杠杆机制放大了高精度精细调节螺纹的分辨率，使轴向位移小。
|
调节螺丝 |
M6*0.5 |
|
精调行程 |
500μm，分辨率2.5μm |
|
粗调精度 |
0.5mm/圈 |
|
理论精度 |
2.5μm |
|
型号 |
PSM25-A |
PSM35-A |
|
规格 |
Ø16.5*70.7mm |
Ø16.5*81.2mm |
|
粗调行程 |
4mm |
11.6mm、14mm（拆除限位后） |
|
限位环 |
无 |
有 |
|
黄铜安装直径 |
Ø9.5mm |
|
|
重量 |
50.8g |
52.8g |
|
型号 |
PSM25-B |
PSM35-B |
|
规格 |
Ø16.5*70.7mm |
Ø16.5*81.2mm |
|
粗调行程 |
2.5mm |
5.65mm、8mm（拆除限位后） |
|
限位环 |
无 |
有 |
|
黄铜安装螺纹 |
M9.5*0.5 |
|
|
重量 |
53.9g |
55.8g |
|

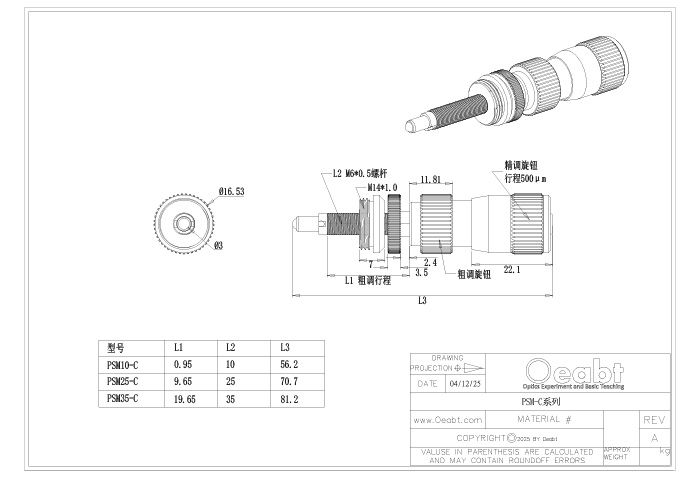

型号 |
PSM10-C |
PSM25-C（带限位环） |
PSM35-C（带限位环） |
|
规格 |
Ø16.5*56.2mm |
Ø16.5*70.7mm |
Ø16.5*81.2mm |
|
粗调行程 |
0.95mm |
9.65mm、 12mm（拆除限位后） |
19.65mm、 22mm（拆除限位后） |
|
限位环 |
无 |
有 |
有 |
|
黄铜安装螺纹 |
M14*1.0 |
||
|
重量 |
41.2g |
51.7g |
53.5g |

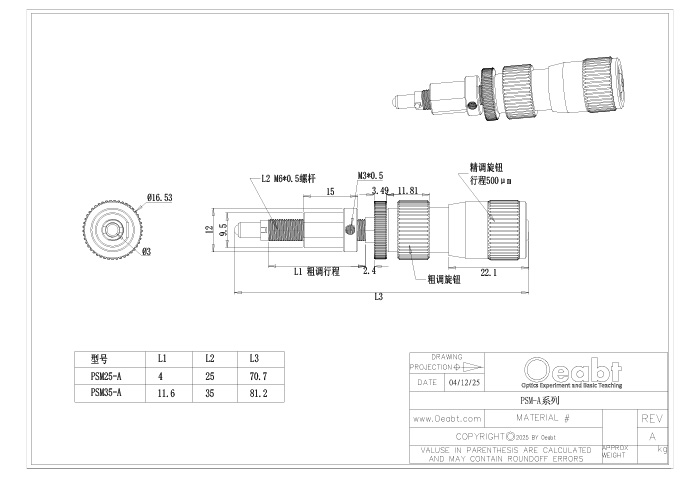

PSM-A系列 工程图下载
