LPCM系列 笼式转接件

产品推荐

产品推荐

首页 > 产品中心 > 笼式结构配件 > LPCM系列 笼式转接件
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

• 利用转接件在不同尺寸的笼式系统之间转换；

• 耦合di30mm笼式系统和60mm笼式系统；

• 兼容PCM-S系列笼杆；

• 多规格转接件可直接安装不同厚度的Ø1英寸光学元件；

• 底部M4螺孔用于安装Ø12mm接杆；

通过Ø6mm笼式支杆耦合30mm和60mm笼式组件。两块这种转接件可在它们中间跨接一个30mm笼式子组件，使得整个组件30mm子系统可以作为单个光机械单元沿着Ø6mm笼杆滑动。利用笼板转接件也可以集成60mm的笼式组件。

品名
 30mm转60mm笼式转接件
规格 70.6*70.6mm
通孔间距
 Ø6mm,间距30*30mm
安装镜片
 Ø1英寸光学元件
材质
 7075铝合金

型号 参数

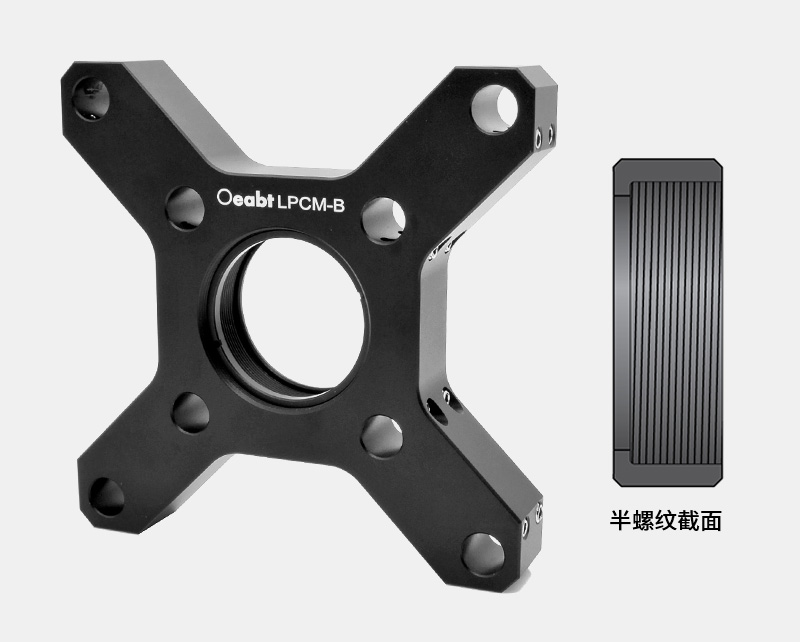

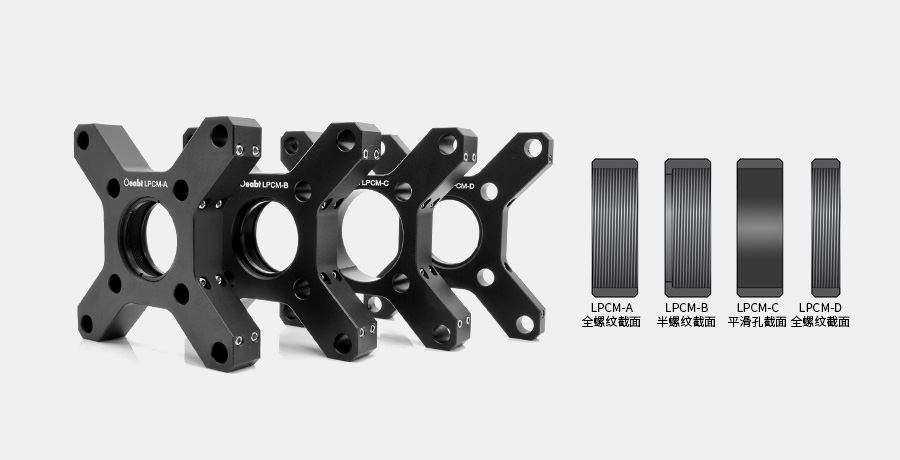

LPCM-A | 规格:70.6*70.6*12mm; 中心端口:SM1(1.035"-40)全螺纹; 重量:71.0g;
LPCM-B | 规格:70.6*70.6*12mm; 中心端口:SM1(1.035"-40)半螺纹; 重量:71.0g;
LPCM-C | 规格:70.6*70.6*12mm; 中心端口:Ø30.5mm; 重量:63.3g;
LPCM-D | 规格:70.6*70.6*6mm; 中心端口:SM1(1.035"-40)全螺纹; 重量:35.4g;

示意图
通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列  类型
 螺纹(in)
 公称直径(mm)
 小径(mm)
 中径(mm)
 大径(mm)
SM05
 内 0.535-40
 13.59
 12.98±0.07
 13.24±0.05
 ＞13.59
SM05
 外 0.535-40
 13.59
 ＜12.78 13.10±0.05
 13.50±0.05
SM1
 内 1.535-40
 26.29
 25.68±0.07
 25.95±0.05
 ＞26.29
SM1
 外 1.535-40
 26.29
 ＜25.48
 25.79±0.05
 26.19±0.06
SM2
 内 2.535-40
 51.69
 51.08±0.075
 51.35±0.075
 ＞51.69
SM2
 外 2.535-40
 51.69
 ＜50.87
 51.18±0.05
 51.59±0.05


☑产品描述

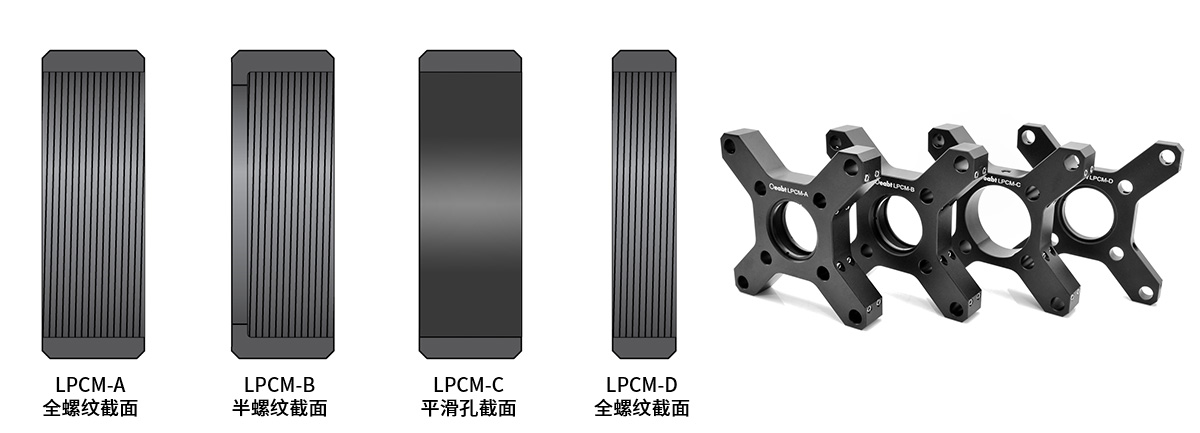

（1）笼板转接件通过我们的Ø6mm笼杆提供了耦合30mm和60mm笼式组件的简便方式。不同厚型外形非常适合轴向空间受限的情况, 中间的SM1(1.035"-40) 螺孔可直接安装不同厚度的光学元件。


（2）转接件系列有多种规格可选，可安装不同厚度的Ø1英寸光学元件：



LPCM-A：SM1全螺纹，安装最厚8mm的光学元件；LPCM-B：SM1半螺纹，安装最厚9mm的光学元件；

LPCM-C：通孔三点定位，安装不薄于3mm的光学元件；LPCM-D：SM1全螺纹，安装最厚2mm的光学元件；


（3）每个笼杆通孔侧面都带有两个紧定螺丝，可通过1.3mm六角扳手固定。还具有M4螺孔用于安装Ø12mm接杆。带M4螺孔的表面不够宽，无法安装Ø1英寸接杆。

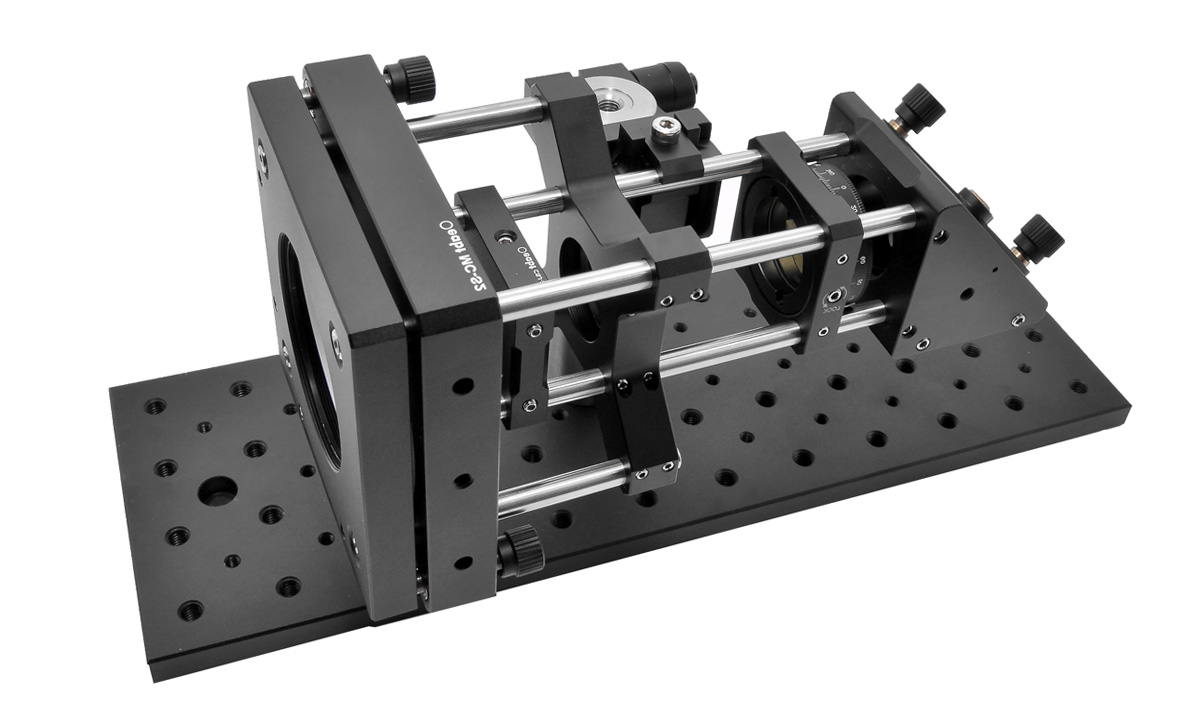

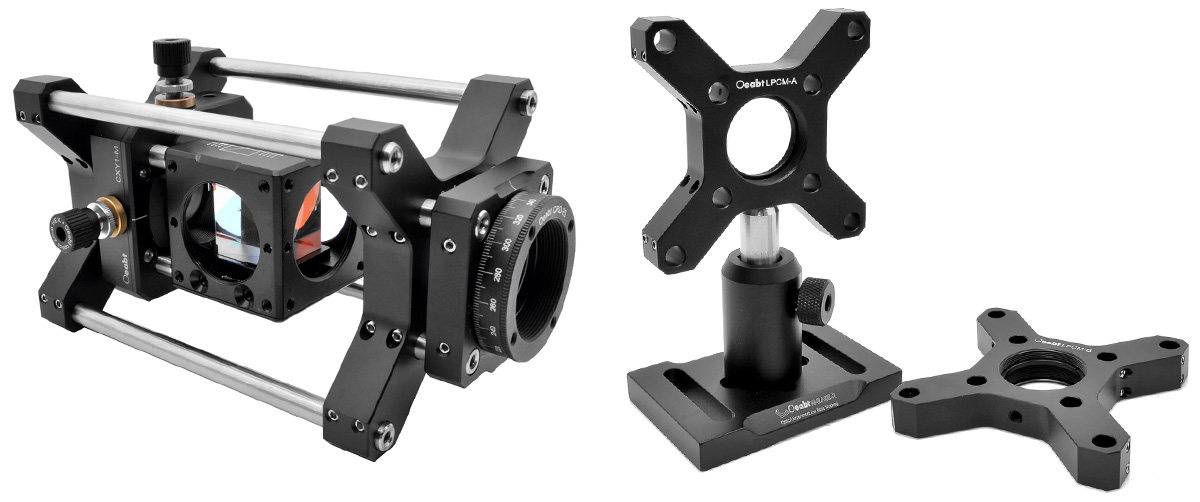

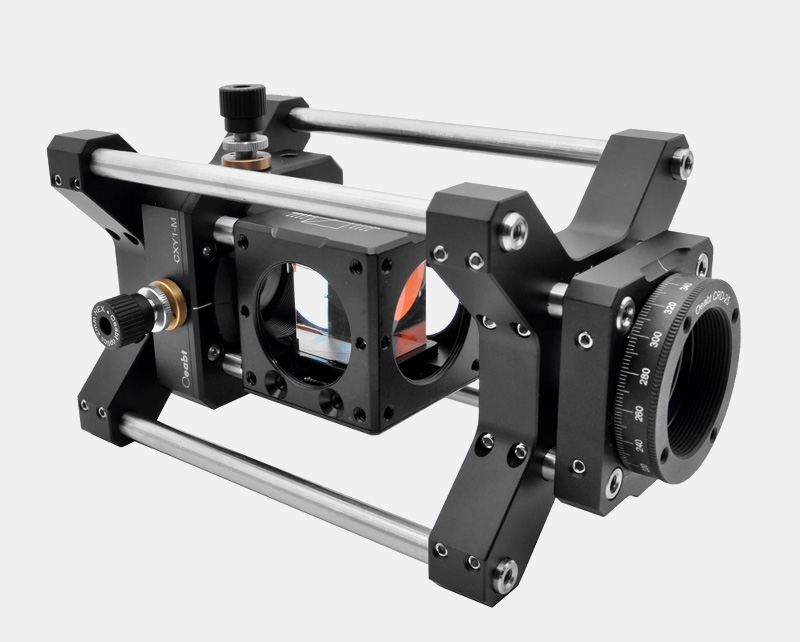

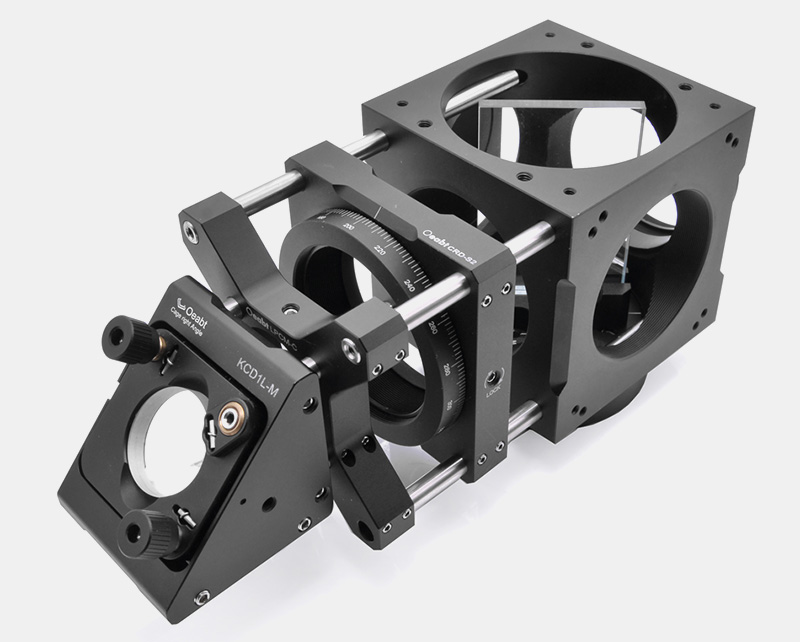

 ❶ MC-S2系列 60mm笼式调整镜架 点击购买 >  ❷ CRD-25 30mm笼式旋转安装架 点击购买 >
 ❸ KCD1L-M系列 30mm笼式直角镜架 点击购买 >  ❹ M-BASE 可调节底板底座 点击购买 >
 ❺ CA-A系列 接杆支架 点击购买 >  ❻ PCA-S系列 Ø12mm不锈钢接杆 点击购买 >
 ❼ PCM-S系列 Ø6mm笼式支杆 点击购买 >

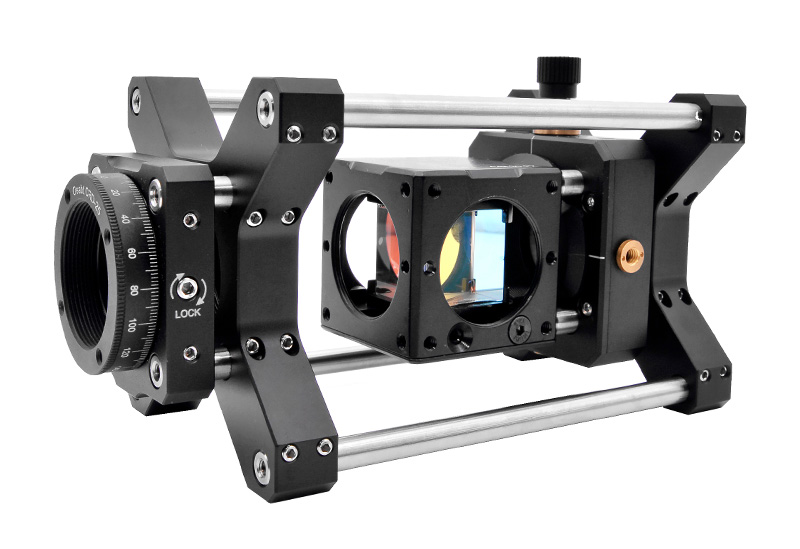

      Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件，可通过安装接杆或透镜套管，可以将笼式系统集成到光学设备中去。


  • LPCM-D STP文件
  • LPCM-C STP文件
  • LPCM-B STP文件
  • LPCM-A STP文件

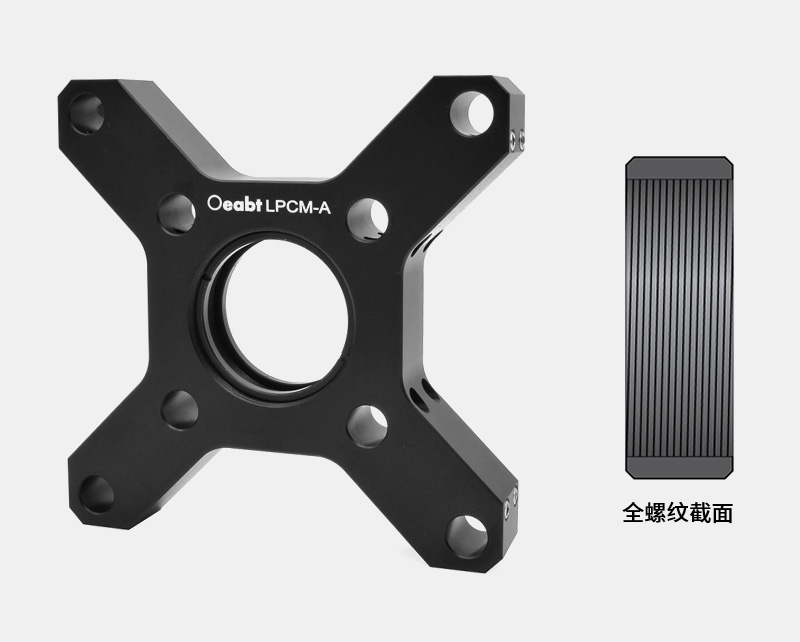

LPCM-A 30mm转60mm笼式转接件

• SM1全螺纹，安装最厚8mm的光学元件；

• 耦合< a href="https://www.oeabt.com/list.php?pid=1&ty=22&bid=5&sid=27" target="_blank">30mm笼式系统和< a href="https://www.oeabt.com/list.php?pid=1&ty=22&bid=5&sid=28" target="_blank">60mm笼式系统；

• 可兼容PCM-S系列笼杆；

• 端口螺孔为标准的SM1(1.035"-40)螺纹； 底部M4螺孔用于安装Ø12mm< a href="https://www.oeabt.com/search.php?pid=1&ty=0&q=接杆" target="_blank">接杆；

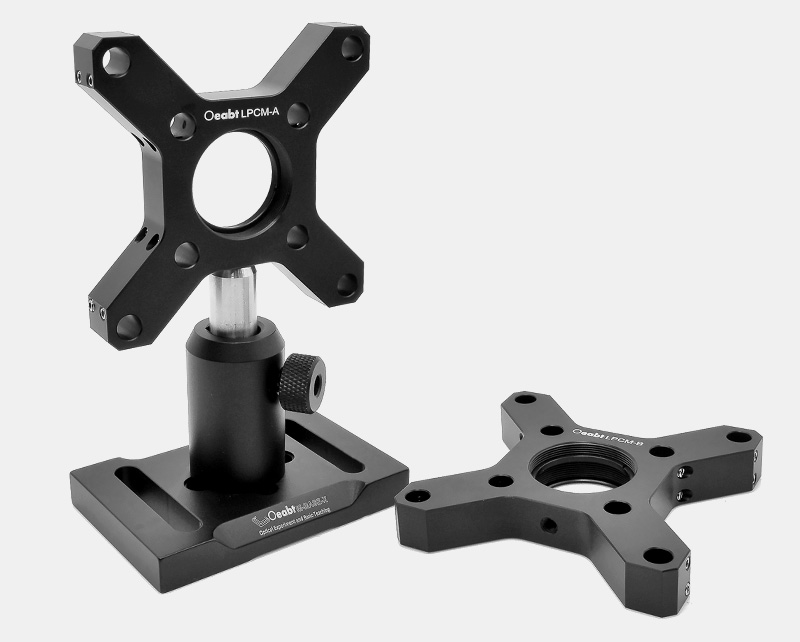

【LPCM-A：SM1全螺纹，安装最厚8mm的光学元件】通过Ø6mm笼式支杆耦合30mm和60mm笼式组件。位于中心的螺纹孔可直接安装最厚8mm的光学元件。两块这种转接件可在它们中间跨接一个30mm笼式子组件，使得整个组件30mm子系统可以作为单个光机械单元沿着Ø6mm笼杆滑动。

型号
规格

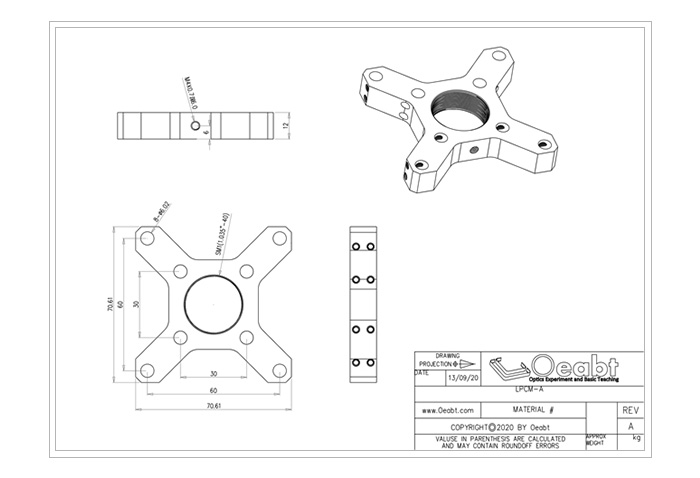

工程图
对比
单价
发货日期
购物车
LPCM-B 30mm转60mm笼式转接件

• SM1半螺纹，安装最厚9mm的光学元件；

• 耦合30mm笼式系统和60mm笼式系统；

• 可兼容PCM-S系列笼杆；

• 端口螺孔为标准的SM1(1.035"-40)螺纹； 底部M4螺孔用于安装Ø12mm接杆；

【LPCM-B：SM1半螺纹，安装最厚9mm的光学元件】通过Ø6mm笼式支杆耦合30mm和60mm笼式组件。位于中心的螺纹孔可直接安装最厚9mm的光学元件。两块这种转接件可在它们中间跨接一个30mm笼式子组件，使得整个组件30mm子系统可以作为单个光机械单元沿着Ø6mm笼杆滑动。

型号
规格
工程图
对比
单价
发货日期
购物车

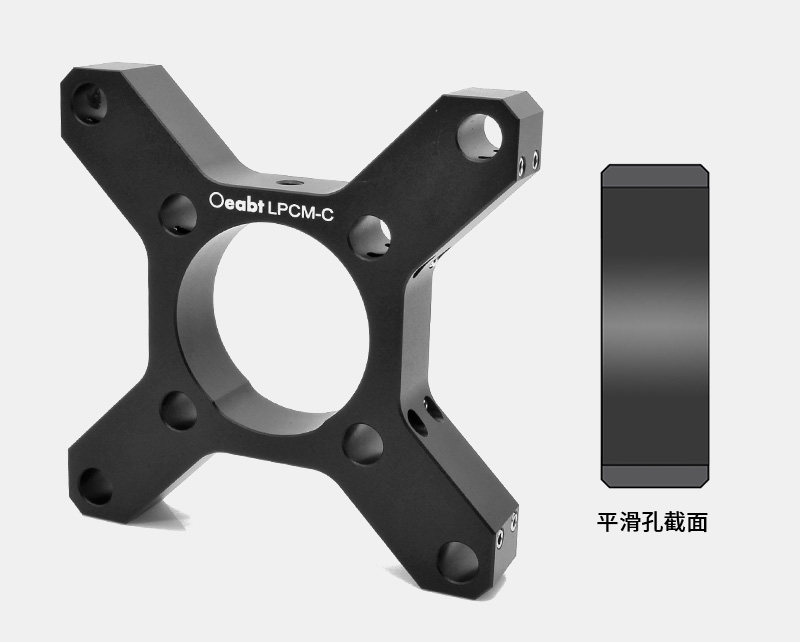

LPCM-C 30mm转60mm笼式转接件

• 通孔三点定位，安装不薄于3mm的光学元件；

• 耦合30mm笼式系统和60mm笼式系统；

• 可兼容PCM-S系列笼杆；

• 底部M4螺孔用于安装Ø12mm接杆；

【LPCM-C：通孔三点定位，安装不薄于3mm的光学元件】通过Ø6mm笼式支杆耦合30mm和60mm笼式组件。位于中心的螺纹孔可直接安装不薄于3mm的光学元件。两块这种转接件可在它们中间跨接一个30mm笼式子组件，使得整个组件30mm子系统可以作为单个光机械单元沿着Ø6mm笼杆滑动。

型号
规格
工程图
对比
单价
发货日期
购物车

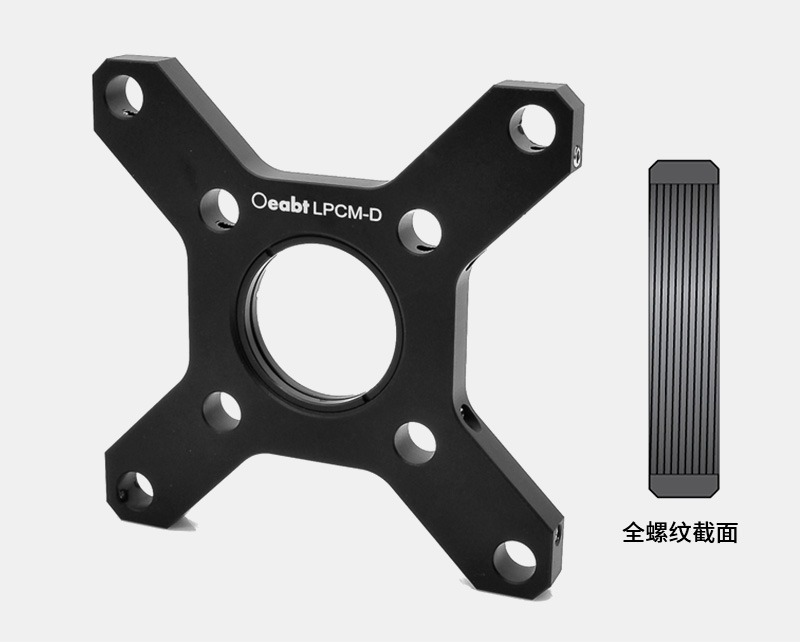

LPCM-D 30mm转60mm笼式转接件

• SM1全螺纹，安装最厚2mm的光学元件；

• 耦合30mm笼式系统和60mm笼式系统；

• 可兼容PCM-S系列笼杆；

• 端口螺孔为标准的SM1(1.035"-40)螺纹； 底部M4螺孔用于安装Ø12mm接杆；

【LPCM-D：SM1全螺纹，安装最厚2mm的光学元件】通过Ø6mm笼式支杆耦合30mm和60mm笼式组件。位于中心的螺纹孔可直接安装最厚2mm的光学元件。两块这种转接件可在它们中间跨接一个30mm笼式子组件，使得整个组件30mm子系统可以作为单个光机械单元沿着Ø6mm笼杆滑动。

型号
规格
工程图
对比
单价
发货日期
购物车
