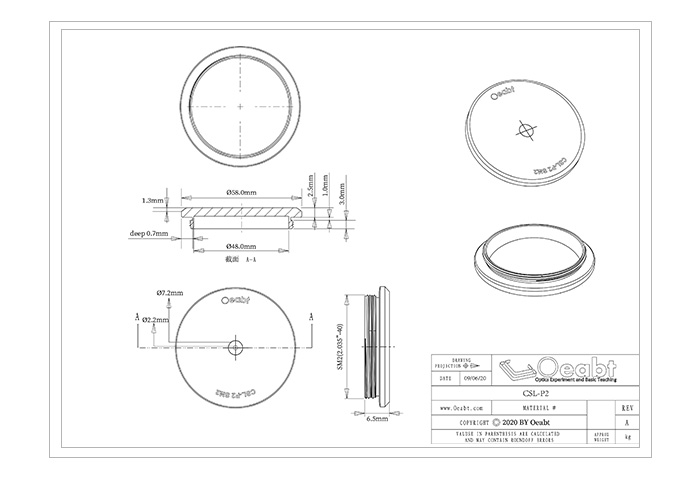

参数规格技术说明组装应用举例工程图下载 3D模型下载

产品说明

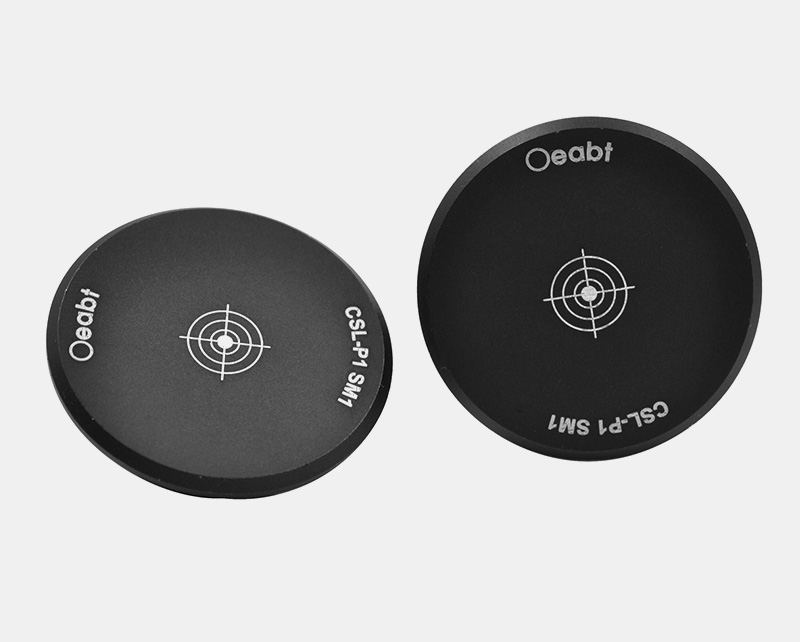

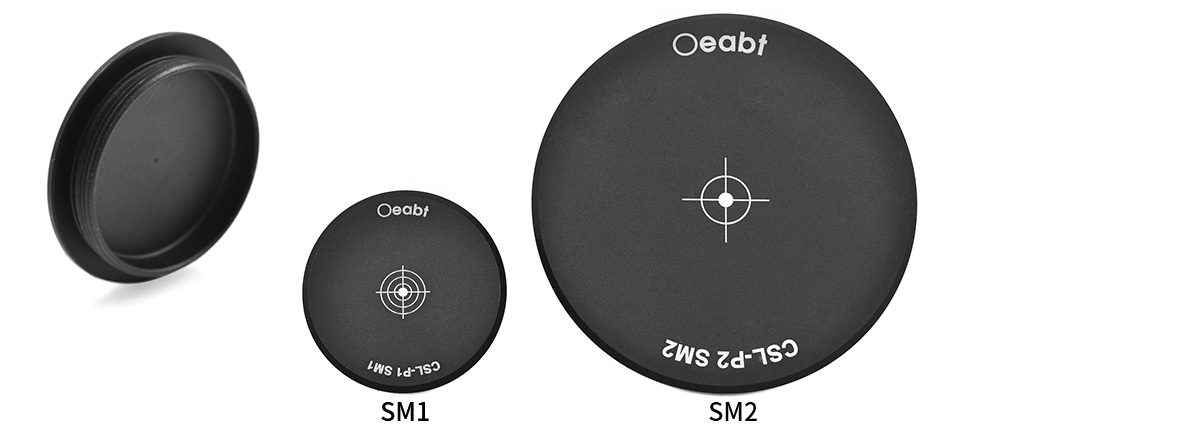

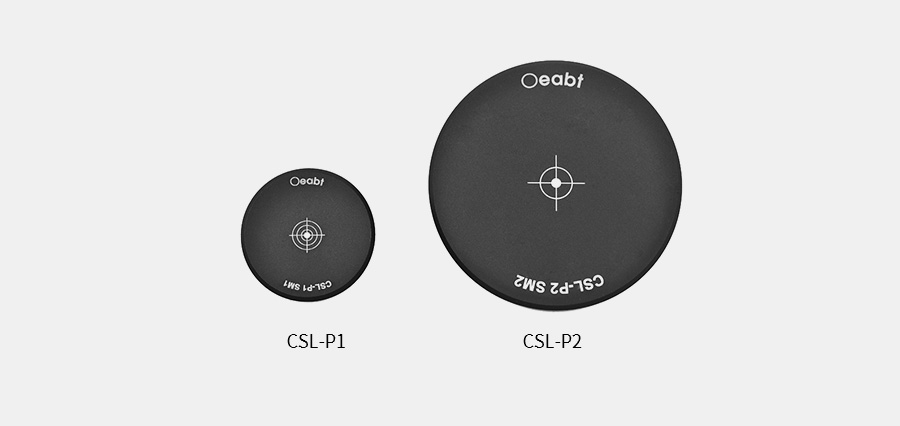

• 端盖直径有30.5mm/58mm两种规格，分别兼容SM1和SM2螺纹；

• 螺纹规格：SM1(1.035-40)外螺纹，SM2(2.035-40) 外螺纹；

• 端盖表面为氧化发黑处理的铝制材料；

• 表面刻有标靶十字准线，具有粗略对准功能；

• 用于密封SM1/SM2内螺纹的透镜套管末端；

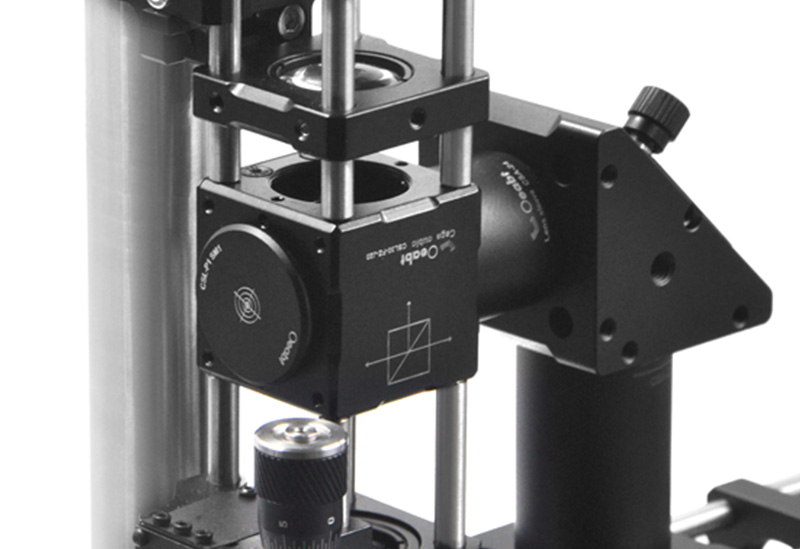

• 作用于30mm笼式立方体，封闭侧面光源；

端盖表面为氧化发黑处理的铝制材料，可用于密封Ø1英寸/Ø2英寸透镜套筒。CSL-P系列有SM1(1.035-40)和SM2(2.035-40)外螺纹, 用于密封SM系列内螺纹的透镜套管末端。表面刻有标靶十字准线，可快速进行大概对准。需要精确对准的工具，请点击查看我们的对准板。

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列	类型	螺纹(in)	公称直径(mm)	小径(mm)	中径(mm)	大径(mm)
SM05	内	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	内	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05	26.19±0.06
SM2	内	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

（1）螺纹规格：SM1(1.035-40)外螺纹；SM2(2.035-40)外螺纹；兼容SM螺纹产品、透镜套管系列；

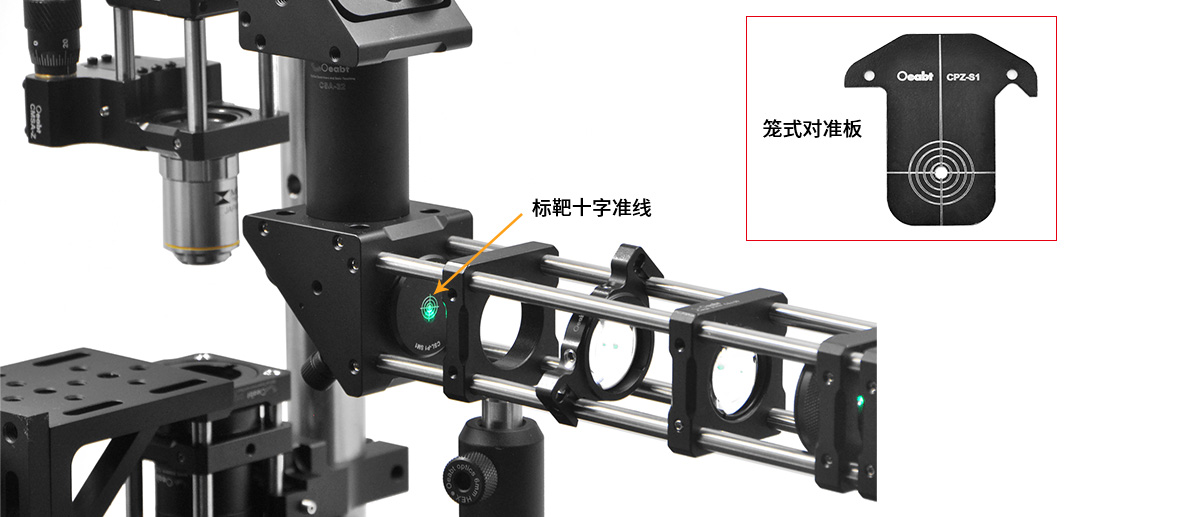

（2）表面刻有标靶十字准线，可快速进行大概对准。需要精确对准的工具，请查看我们的对准板；

CSL-P系列笼式防尘盖点击查看 >

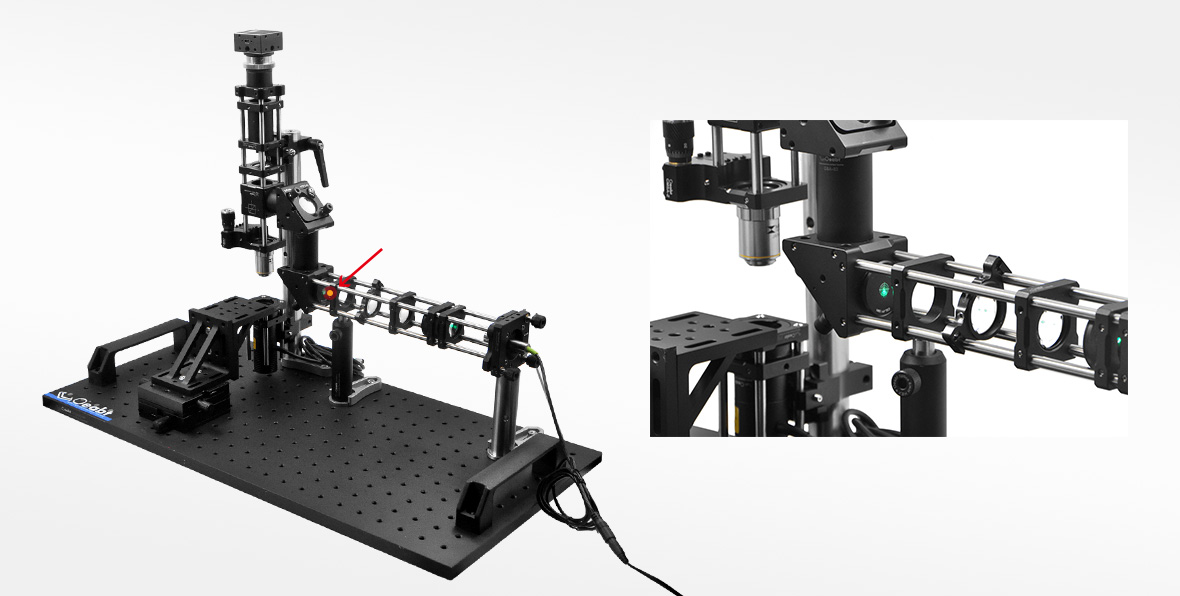

1.手动式安装

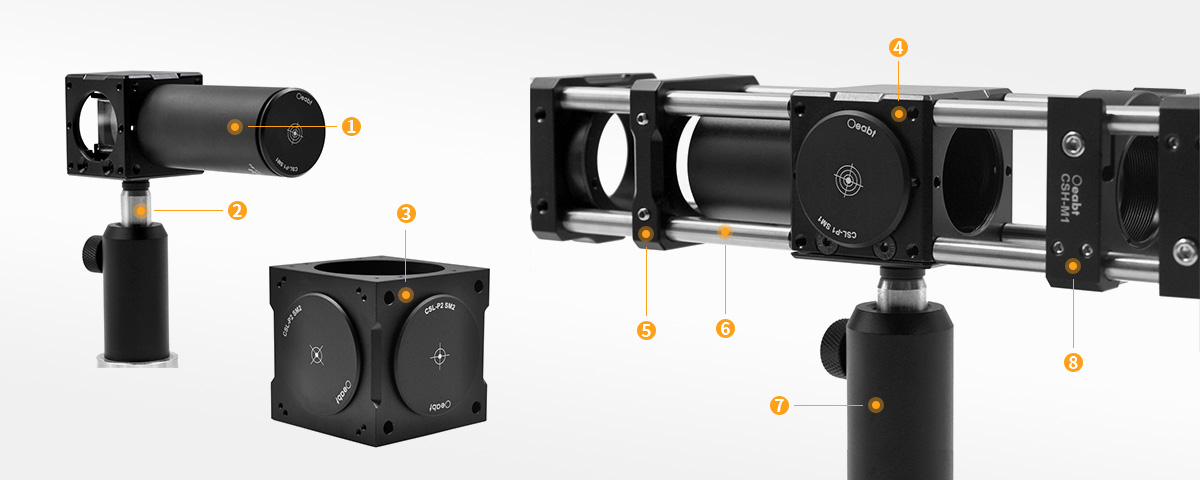

❶ CSA系列透镜套筒点击查看 >	❷ PCA-S系列12mm接杆点击查看 >
❸ CSL60-M2 60mm笼式立方体点击查看 >	❹ CSL30-M2 30mm笼式立方体点击查看 >
❺ CSJ-31 30mm通孔笼板点击查看 >	❻ PCM-S系列M6支杆点击查看 >
❼ CA-A系列接杆套筒点击查看 >	❽ CSH-M1 30mm段式笼板点击查看 >

Oeabt提供一系列经过氧化处理的铝制SM螺纹端盖和塞子，适用于Ø1英寸、Ø2英寸透镜套管和笼式共轴系统。为了在运输或储存过程中安全地保存光学元件，利用端盖来密封透镜套管系统末端是非常有用的，防尘盖可以阻挡不必要的光和灰尘。另外，这些端盖和塞子的中心都有一个小坑的标记，使加工自定义尺寸的中心孔时可以方便地对准透镜套管的光轴，这对加工用户自定义插件非常有用。

CSL-P系列笼式防尘盖
