低漂移系列
Low drift series
• 绕虚拟点的纯旋转运动；
• 边缘有分度为1°的标记；
• 无反冲弹簧负载设计，可拆卸互换多种执行机构；
• 可使用侧边安装的固定螺丝可以将平台完全锁定；
• 与20mm游标测微头使用时，GON65-L-M提供±5°的旋转运动；GON65-U-M提供±10°的旋转运动；

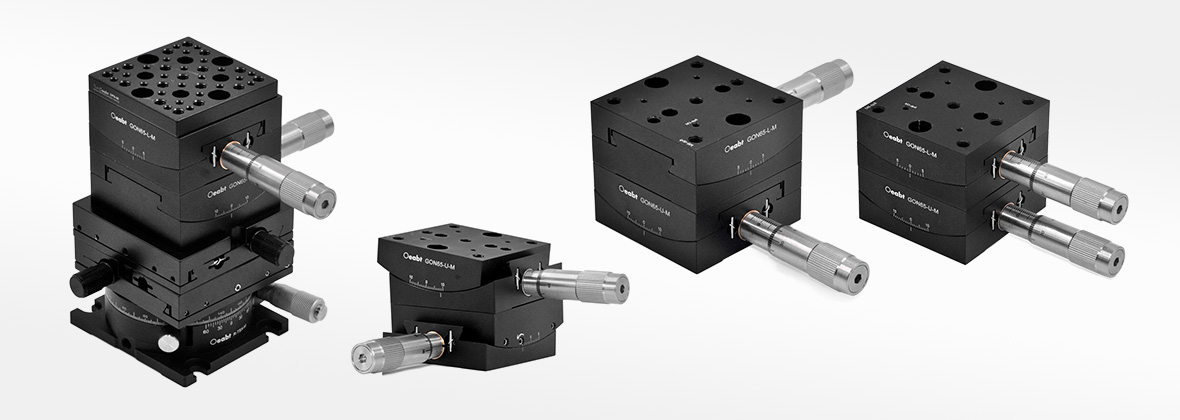

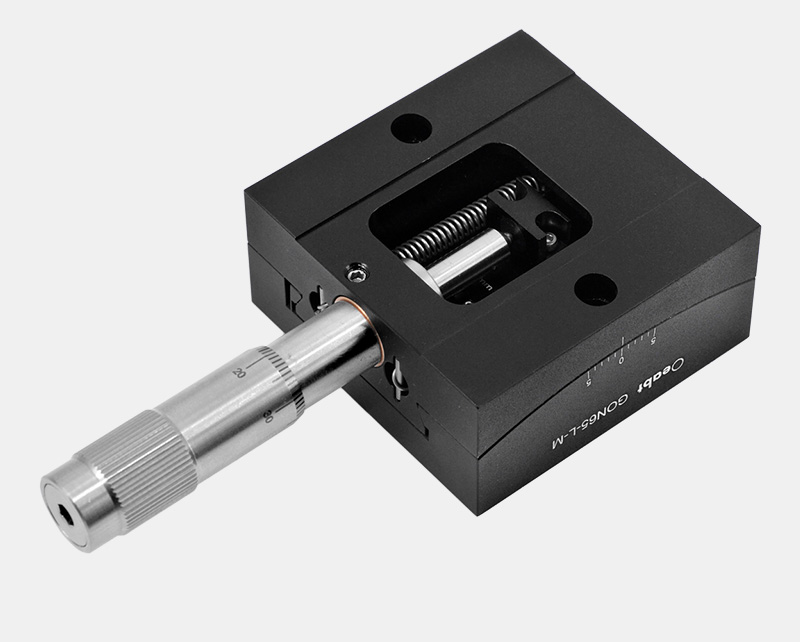

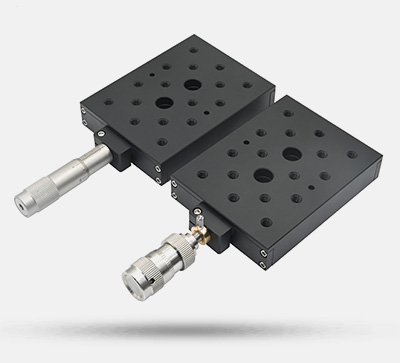

GON65系列角度位移台是用来在小角度范围内精确旋转物体的装置，它绕着空间中的一个固定点进行旋转。GON65系列测角旋转台使用驱动器驱动的精密燕尾滑块和弹簧加载，以减少类似蜗轮驱动平台中常见的反冲。弹簧加载设计具有可互换执行机构的额外优势，允许从各种执行机构如精密调整螺钉、差动千分尺或电动执行机构中选择调整灵敏度。

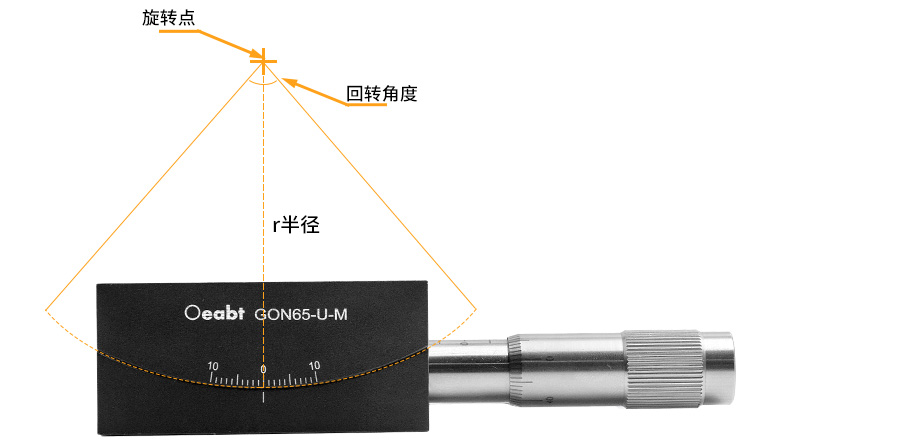

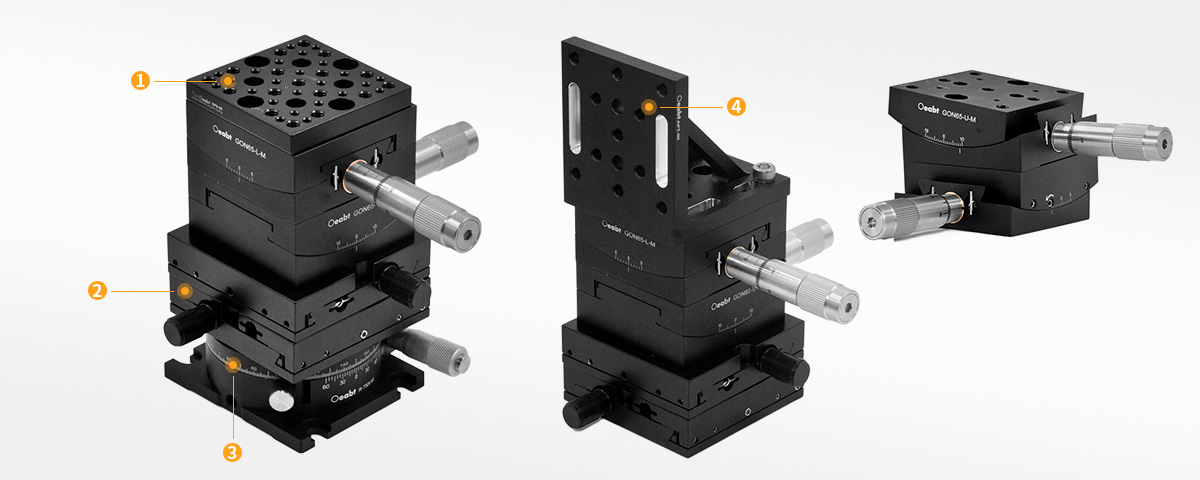

（1）我们的角度位移台可以在旋转角度范围内绕着旋转点实现无阻碍的纯旋转运动。可层叠的紧凑型设计允许将角度位移台固定到另一个角度位移台的上表面，两个角度位移台的旋转点重叠。

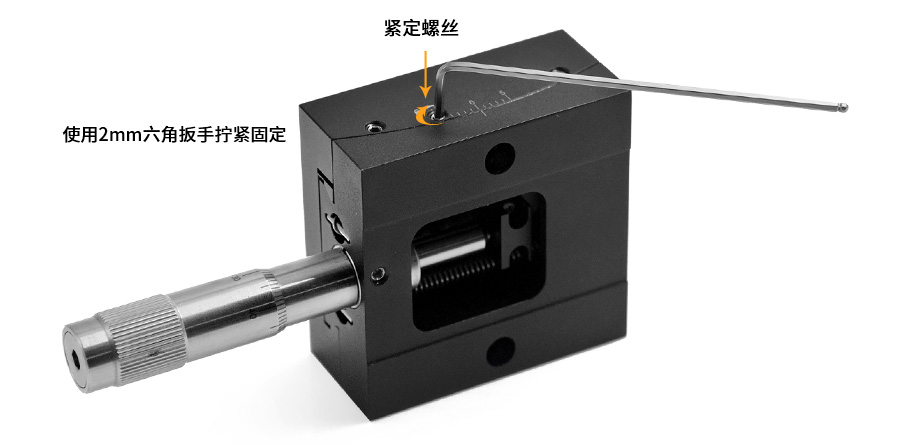

（2）精密的燕尾式设计，结合无反冲的丝杆以及测微头，增强了顶板的角度定位能力，提供准确和可重复的定位。使用载台侧边的固定螺丝可以将平台锁定，锁定位移台上的运动。

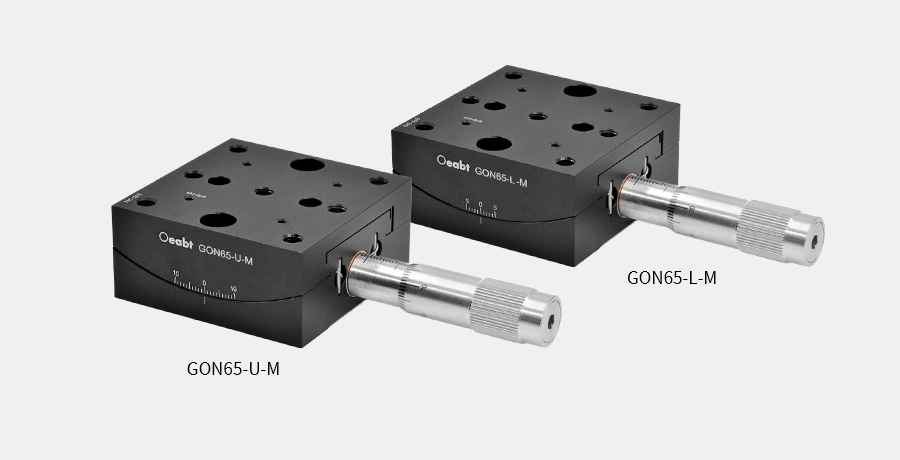

当与20mm行程游标测微头一起使用时，GON65-U-M的上级支架具有±10°的旋转运动，GON65-L-M的上级支架具有±5°的旋转运动。可以使用载台侧面的六角螺丝牢固地锁定位移台上的运动。
（3）角度位移台面具有用于安装的螺纹孔阵列，包括7个M6、4个M3螺纹孔。便于连接光机组件到位移台上。该系列可通过M6沉头安装孔进行堆叠配置，或安装到迷你系列面包板上。
请注意，我们不建议从角度位移台上拆下底板。因为这样可能会影响位移台的精确调整，从而需要重新校准或重新调整。

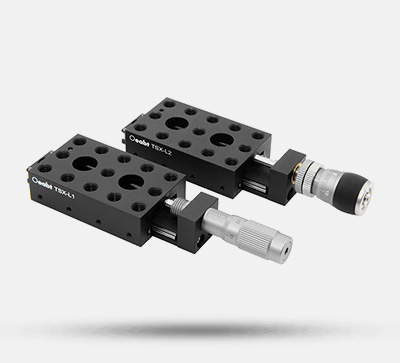

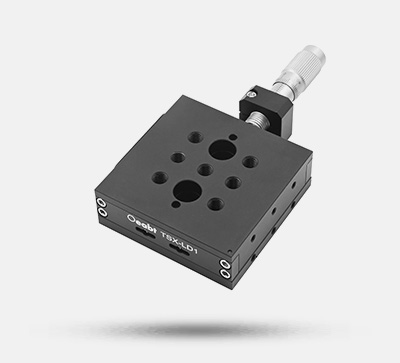

Oeabt的手动位移台/平移台有多种最大行程可选，从小于6mm到50mm，甚至更长的大面积平台。大部分位移台和平移台可组装成多轴系统，提供XY或XYZ多轴平移。除了标准线性位移台，我们还提供旋转位移台，俯仰偏转位移台和角度位移台。

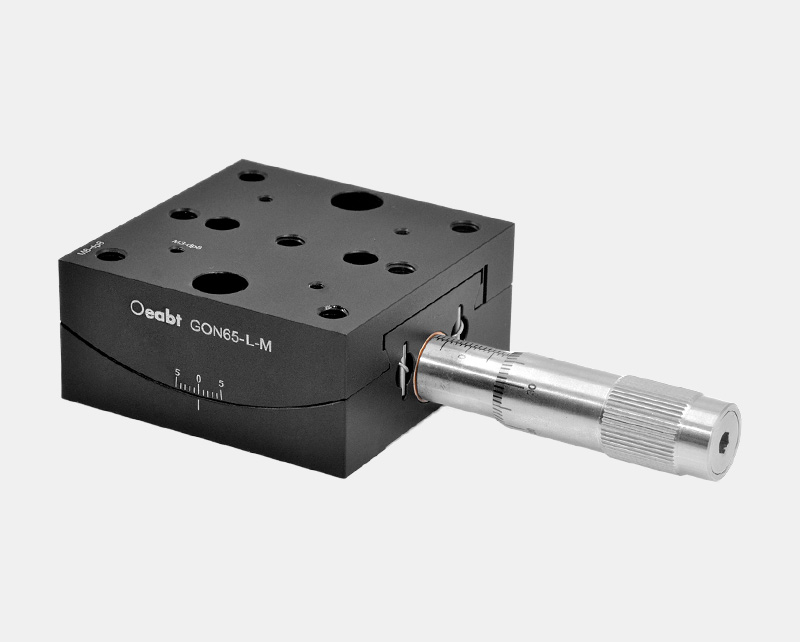

• 绕虚拟点的纯旋转运动；
• 边缘有分度为1°的标记；
• 无反冲弹簧负载设计，可拆卸互换多种执行机构；
• 可使用侧边安装的固定螺丝可以将平台完全锁定；

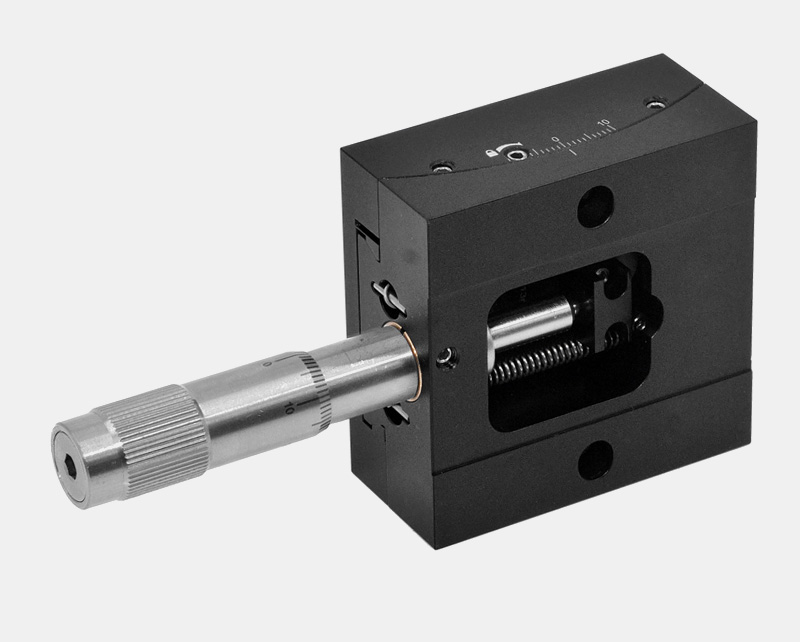

• 与20mm游标测微头使用时，GON65-L-M提供±5°的旋转运动；

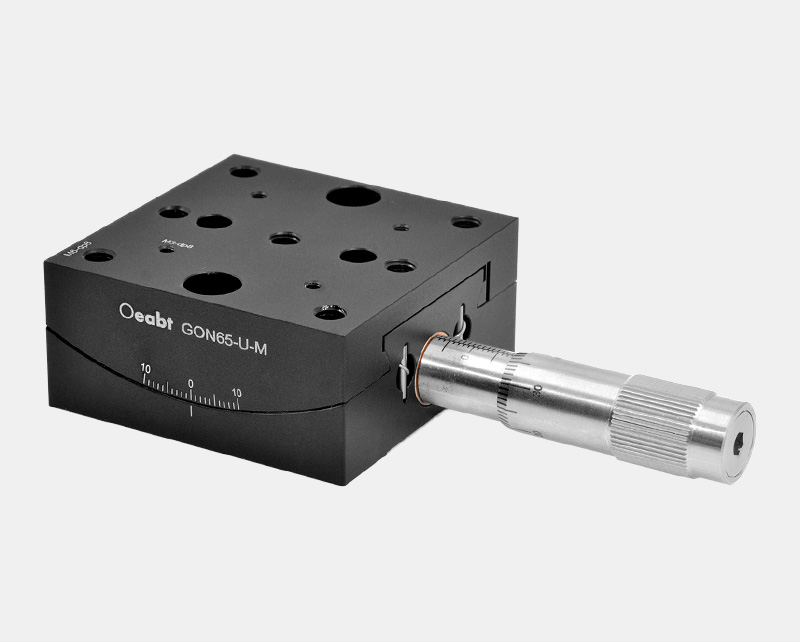

• 绕虚拟点的纯旋转运动；
• 边缘有分度为1°的标记；
• 无反冲弹簧负载设计，可拆卸互换多种执行机构；
• 可使用侧边安装的固定螺丝可以将平台完全锁定；

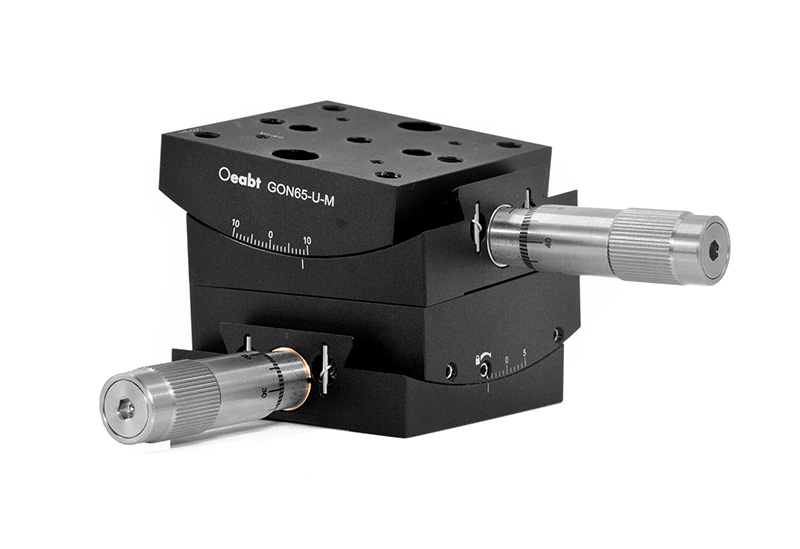

• 与20mm游标测微头使用时，GON65-U-M提供±10°的旋转运动；

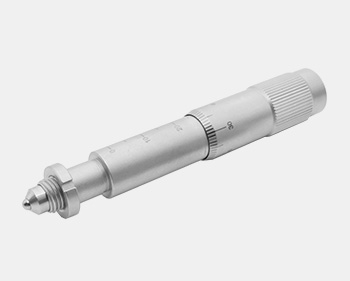

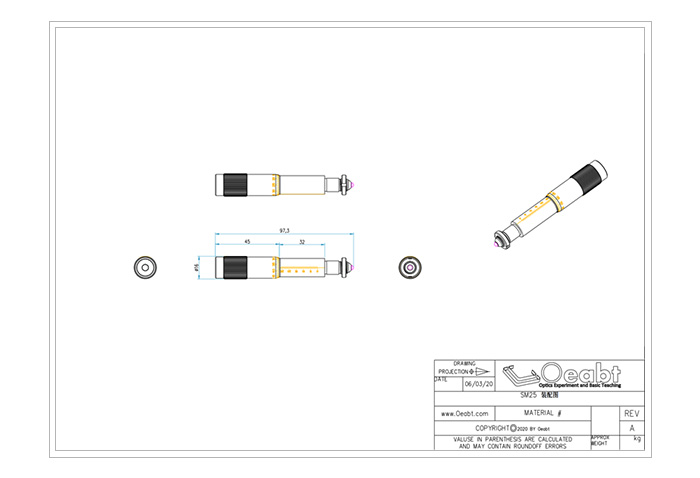

• SM25 游标测微头千分尺微分头手动促动器驱动器带安装螺母螺旋测量0-25mm

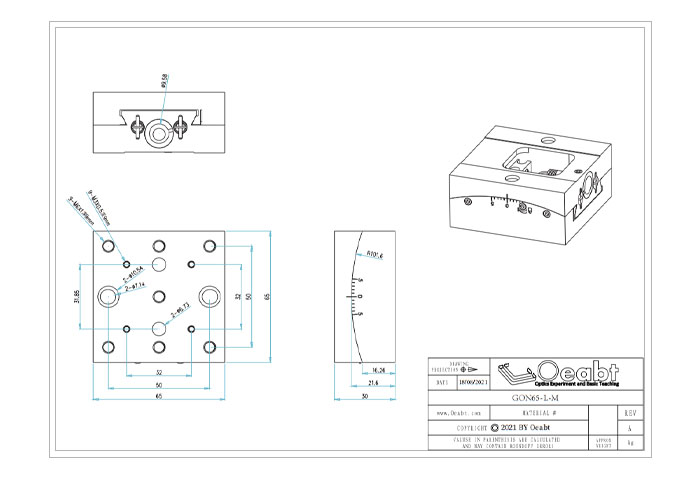

GON65-L-M 工程图
