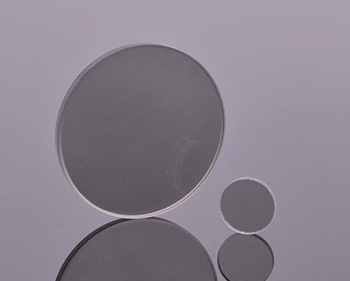

产品说明

• 使用2枚偏光片，可以进行很多偏光实验。(平行尼科尔，正交尼科尔)；

• 将2枚偏光片放入光源中，改变各每个偏光片的偏光轴方向，可以进行大范围的动态光量调节；

• 偏光片既薄又轻，可以装入光学系统中狭窄的缝隙内使用；

• 由于在可见光的宽带内具有消光特性，也可以用于使用白光的敏锐色法；偏光片除偏光特性之外，也有因吸收引起的损耗；

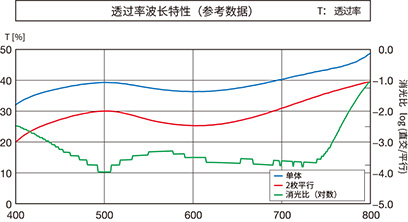

• 由于消光比随波长变化而变化，消光后有时可以看到光束带有紫色；

偏振片对入射光具有遮蔽和透过的功能，可使纵向光或横向光一种透过，一种遮蔽。可以把入射光、复合光、或单色光变成线偏振光，再经过偏振片使光完全消光。

产品参数	参数信息
构造	二向色性偏光膜 2块塑料板间粘接滤光片
适用波长	400-780nm
偏光膜有效厚度	155±10%µm
单体透过率	42.0±1.5%
UV CUT (at 380nm)	≦3.0%
直交透過率	≦0.08%
偏光度	≧99.9%
雾度值	2.5±2.0%
表面硬度	≧3H

型号	参数
PBSW-C1	Ø25.4*1.4mm
PBSW-C05	Ø12.7*1.4mm

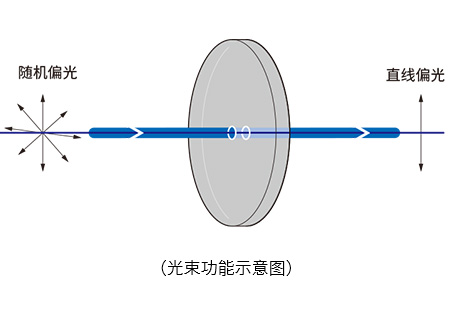

示意图

通用参数

☑偏振元件知识点

-偏振片系列

偏振片对入射光具有遮蔽和透过的功能，可使纵向光或横向光一种透过，一种遮蔽。它是由偏振膜、内保护膜、压敏胶层及外保护膜层压而成的复合材料。有黑白和彩色二类，按应用又可分成透射、透反射及反透射三类。

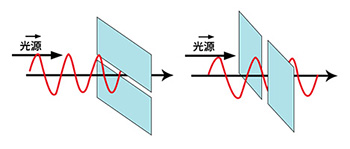

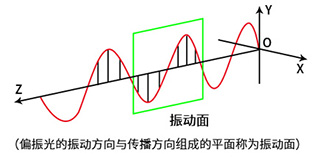

通常光源发出的光，它的振动面不只限于一个固定方向而是在各个方向上均匀分布的。这种光叫做自然光。光的偏振性是光的横波性的最直接，最有力的证据。自然光经过偏振片后，改变成为具有一定振动方向的光，此光矢量只沿某一固定方向振动的光为线偏振光。偏振片只允许平行于偏振化方向的振动通过，同时吸收垂直于该方向振动的光。

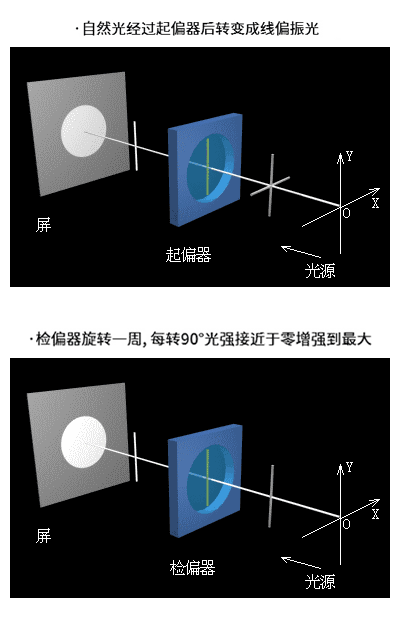

-光的偏振现象可以借助于实验装置进行观察：

P1、P2是两块同样的偏振片。通过一片偏振片P1直接观察自然光 (如灯光或阳光），透过偏振片的光虽然变成了偏振光，但由于人的眼睛没有辨别偏振光的能力，故无法察觉。如果我们把偏振片P1的方位固定，而把偏振片P2缓慢地转动，就可发现透射光的强度随着P2转动而出现周期性的变化，而且每转过90°就会重复出现发光强度从最大逐渐减弱到最暗；继续转动P2则光强又从接近于零逐渐增强到最大。
通过偏振片的透射光，它的振动限制在某一振动方向上,我们把第一个偏振片P1叫做“起偏器”，它的作用是把自然光变成偏振光，但是人的眼睛不能辨别偏振光。必须依靠第二片偏振片P2去检查。旋转P2，当它的偏振化方向与偏振光的偏振面平行时，偏振光可顺利通过，这时在P2的后面有较亮的光。当P2的偏振方向与偏振光的偏振面垂直时，偏振光不能通过，在P2后面也变暗。第二个偏振片帮助我们辨别出偏振光，因此它也称为“检偏器”。

测试条件	变化量
耐热性：80°C,500小時 \| 单体透过率:≦±3.0%;偏光度:≦±3.0%; 雾度:≦±5.0%;
耐湿性：60°C/90%RH,500小時 \| 单体透过率:≦±5.0%; 偏光度:≦±5.0%; 雾度:≦±5.0%;
耐光性：400W水银灯/30cm,500小時 \| 单体透过率:≦±3.0%; 偏光度:≦±3.0%; 雾度:≦±5.0%;
耐寒性：-40℃, 500小時 \| 单体透过率:≦±3.0%; 偏光度:≦±3.0%; 雾度:≦±5.0%;
冷热冲击：-40℃(1H)~85℃(1H)100cycle \| 单体透过率:≦±3.0%;偏光度:≦±3.0%; 雾度:≦±5.0%;

（1）把白色光源或LED光源等的非偏振光相等地分束为透过光和反射光的立方体型的半反射镜 ; 和直线偏光的偏光方向无关,反射光和透过光的分束比( 1:１)保持不变。

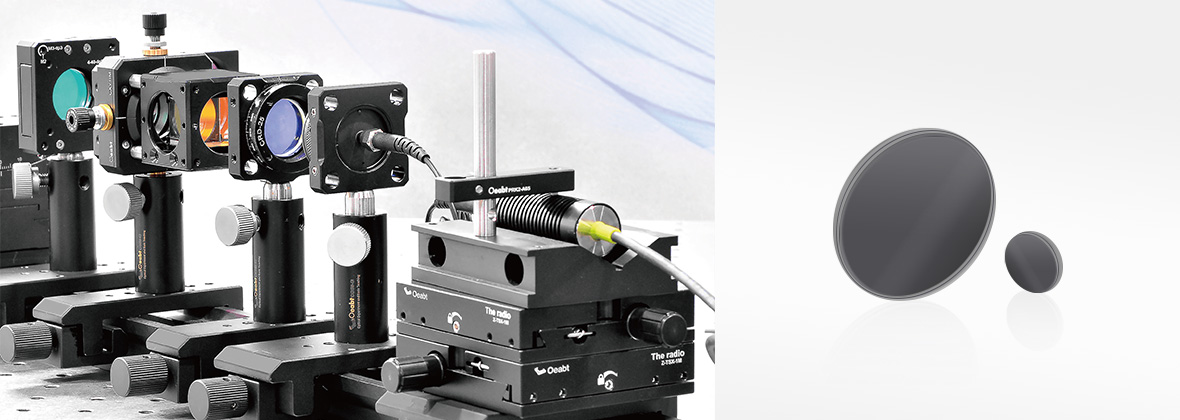

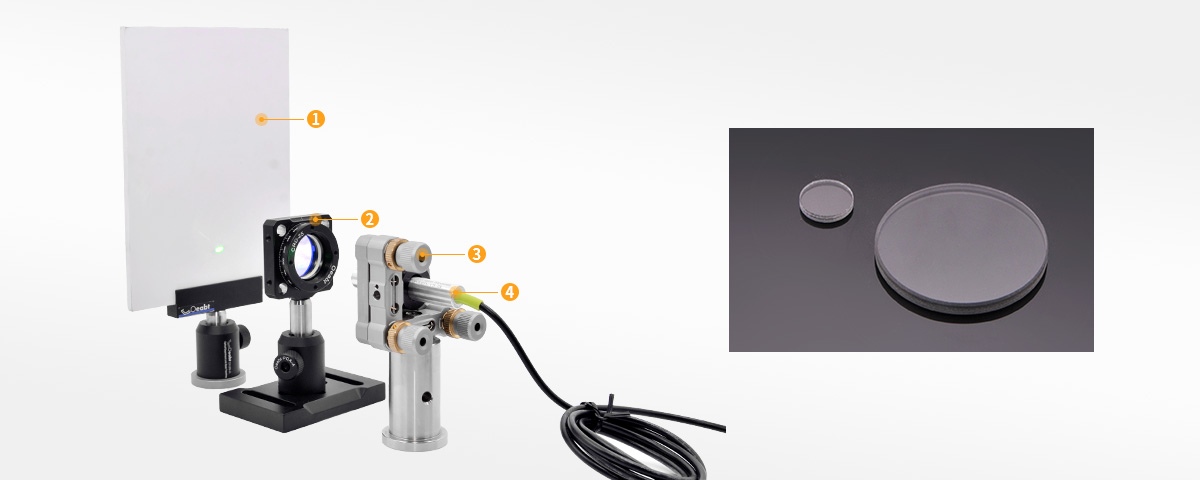

❶ PFC-L-A 光斑观察屏板点击购买 >	❷ CRD-25 30mm笼式旋转安装架点击购买 >
❸ OST-K100 标准三轴可调镜架点击购买 >	❹ OP-11B系列线偏光激光模组点击购买 >

使用2枚偏光片，可以进行很多偏光实验。(平行尼科尔，正交尼科尔)；偏振片可以把入射光、复合光、或单色光变成线偏振光，再经过偏振片使光完全消光。

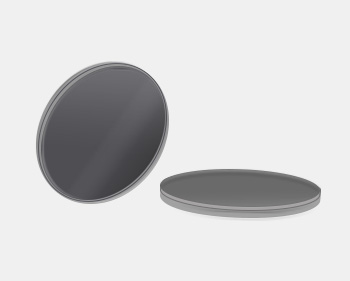

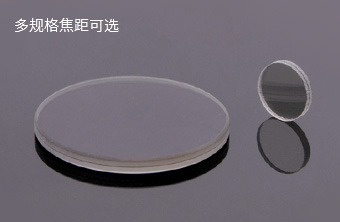

PBSW系列线偏振片

• 使用2枚偏光片，可以进行很多偏光实验。(平行尼科尔，正交尼科尔)；

• 将2枚偏光片放入光源中，改变各每个偏光片的偏光轴方向，可以进行大范围的动态光量调节；

• 偏光片既薄又轻，可以装入光学系统中狭窄的缝隙内使用；

• 由于消光比随波长变化而变化，消光后有时可以看到光束带有紫色；

偏振片由二向色性材料制成。当光波通过偏振片时，其中正交偏振分量之一被偏振片强烈吸收，而对另一分量则吸收较弱，因此可以用偏振片将自然光转换为线偏振光。由于偏振片对能量选择吸收，因此它不能应用在大功率场合。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： PBSW-C1

规格： Ø25.4mm

工程图：点击下载

对比：

单价：￥85

发货日期：当天

购物车：

PBSW-C1 线偏振片

产品描述

规格:Ø25.4*1.4mm;
波长:400-780nm;

测试条件	变化量
耐热性：80°C,500小時 \| 单体透过率:≦±3.0%;偏光度:≦±3.0%; 雾度:≦±5.0%;
耐湿性：60°C/90%RH,500小時 \| 单体透过率:≦±5.0%; 偏光度:≦±5.0%; 雾度:≦±5.0%;
耐光性：400W水银灯/30cm,500小時 \| 单体透过率:≦±3.0%; 偏光度:≦±3.0%; 雾度:≦±5.0%;
耐寒性：-40℃, 500小時 \| 单体透过率:≦±3.0%; 偏光度:≦±3.0%; 雾度:≦±5.0%;
冷热冲击：-40℃(1H)~85℃(1H)100cycle \| 单体透过率:≦±3.0%;偏光度:≦±3.0%; 雾度:≦±5.0%;
