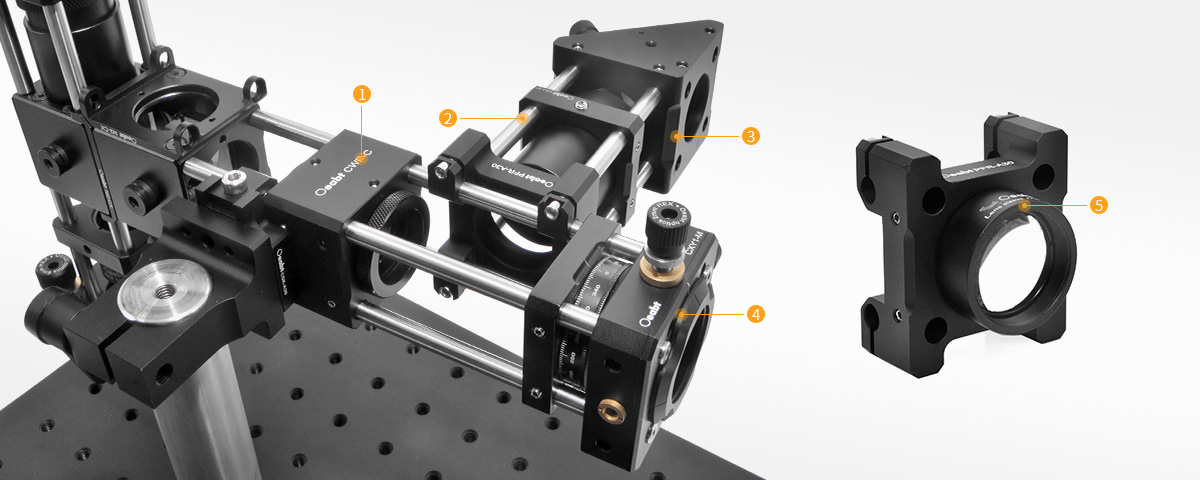

低漂移系列
Low drift series
• 以90°安装两个30mm笼式系统组件；
• SM1(1.035"-40)内螺纹，用于安装光学元件或透镜套筒；
• 兼容30mm笼式系统；
• 挠性夹持设计，稳固性好，移动更便捷；
• Ø6mm通孔，兼容PCM-S系列支杆；

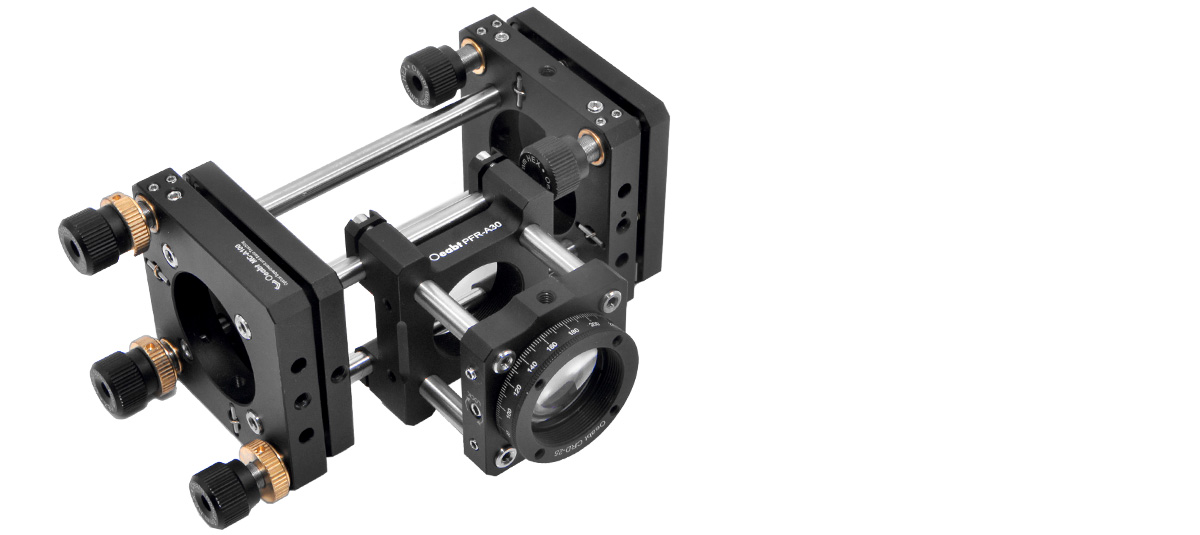

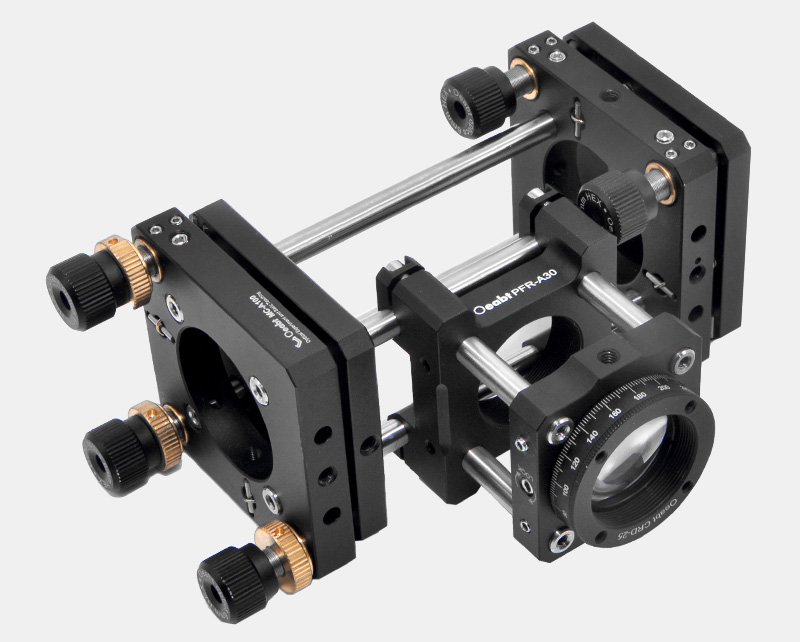

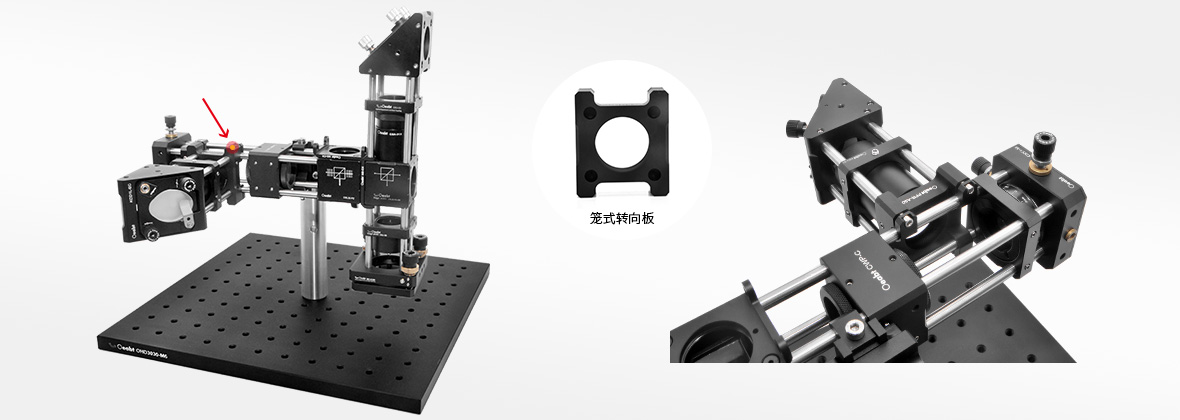

笼式转向板可将一个笼式系统以90°垂直安装在另一个笼式系统上。每个正交转向板包含安装孔，用于笼杆的安装。
|
型号 |
PFR-A30 |
|
品名 |
笼式转向板 |
|
规格 |
50.8*44.2*20.6mm |
|
中心孔径 |
SM1（1.035”-40）内螺纹 |
|
盲孔孔径 |
Ø6mm，间距：30*30mm |
|
重量 |
44.7g |
|
材质 |
7075铝合金 |
☑光学知识点
- 光学常用螺纹尺寸标准
这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：
【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】
系列
类型
螺纹(in)
公称直径(mm)
小径(mm)
中径(mm)
大径(mm)
SM05
内
0.535-40
13.59
12.98±0.07
13.24±0.05
＞13.59
SM05
外
0.535-40
13.59
＜12.78
13.10±0.05
13.50±0.05
SM1
内
1.535-40
26.29
25.68±0.07
25.95±0.05
＞26.29
SM1
外
1.535-40
26.29
＜25.48
25.79±0.05
26.19±0.06
SM2
内
2.535-40
51.69
51.08±0.075
51.35±0.075
＞51.69
SM2
外
2.535-40
51.69
＜50.87
51.18±0.05
51.59±0.05
☑产品描述

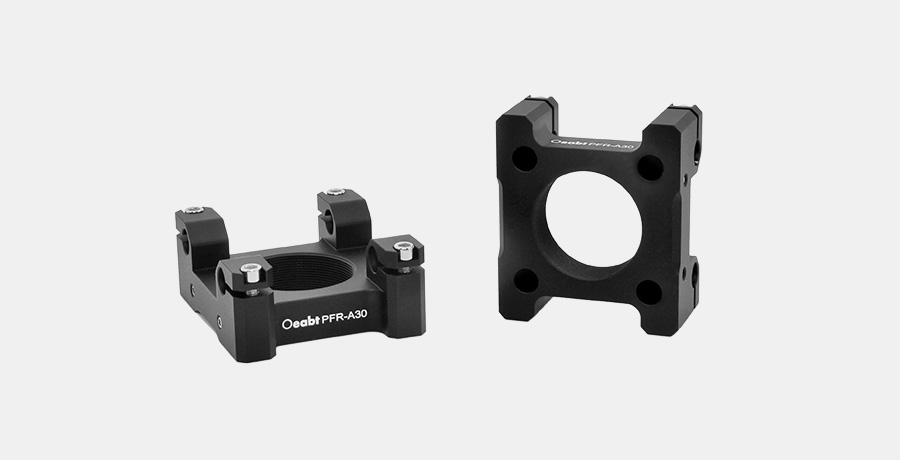

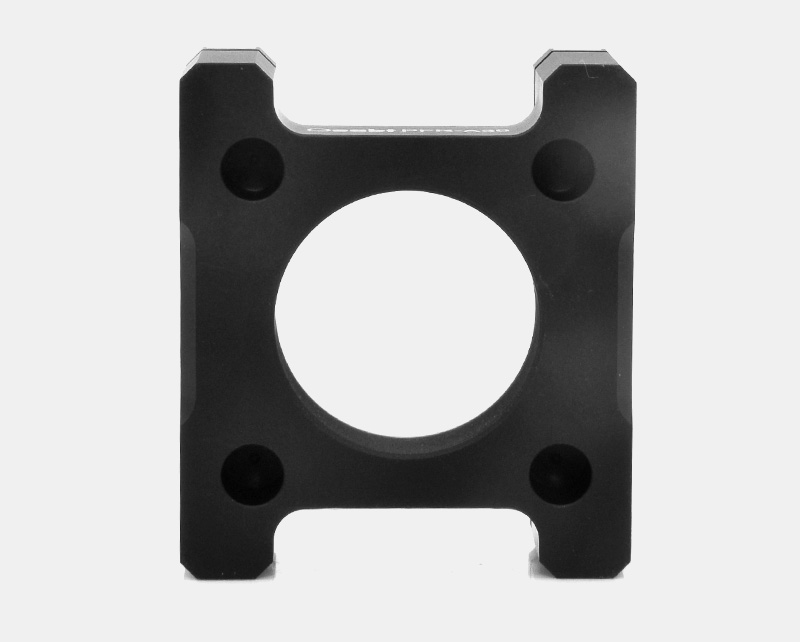

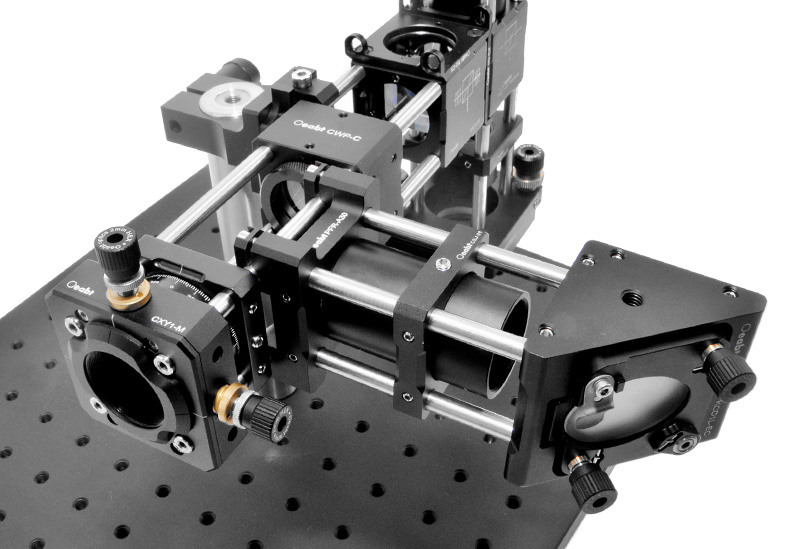

（1）笼式转向板可将一个笼式系统以90°垂直安装在另一个笼式系统上。每个正交转向板包含安装孔，用于笼杆的安装。
（2）该转向板前面有4个深度为9mm的Ø6mm孔，用于PCM-S系列笼杆，每根笼杆通过侧面六角的紧定螺丝固定在转向板中。正交的PCM-S系列笼杆固定在转向板侧面的挠性夹具中，通过带帽螺丝即可拧紧。所有笼杆都可以使用六角扳手或球头起子固定。

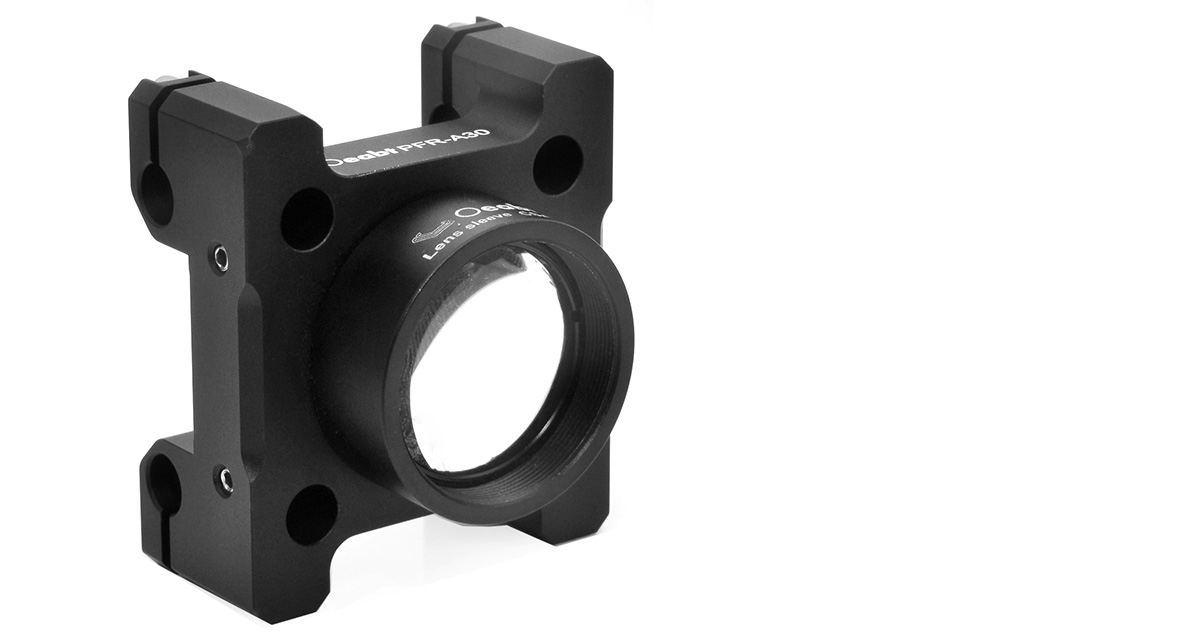

（3）转向板中心孔是SM1(1.035"-40)螺孔，用于安装SM1透镜套筒或最厚为6.1mm的Ø1英寸光学元件（卡环需另外购买）。
笼式转向板可将一个笼式系统以90°垂直安装在另一个笼式系统上。每个正交转向板包含安装孔，用于笼杆的安装。
• 以90°安装两个30mm笼式系统组件；
• SM1(1.035"-40)内螺纹，用于安装光学元件或透镜套筒；
• 兼容30mm笼式系统；
• 挠性夹持设计，稳固性好，移动更便捷；
• Ø6mm通孔，兼容PCM-S系列支杆；

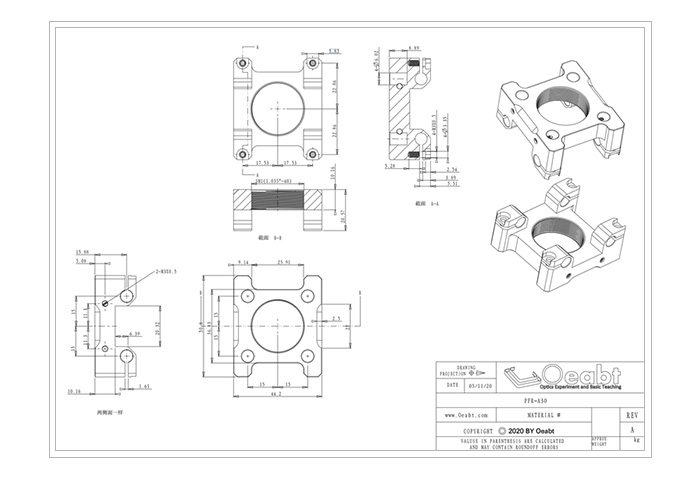

工程图下载
