SCB1系列 笼杆转接件

产品推荐

首页 > 产品中心 > 笼式结构配件 > SCB1系列 笼杆转接件
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载

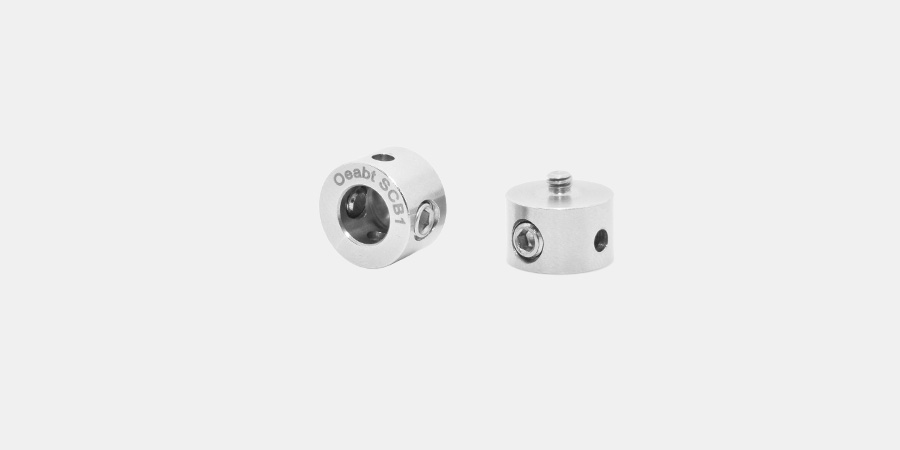

产品说明

内部可插入Ø6mm的PCM-S系列支杆;

螺柱类型有4-40螺柱和M3螺柱可选;

方便对笼式构件装置添加/移除部件;

精密加工不锈钢,构造块灵活性高,对准适用性高;

笼杆转接件方便在添加或拆除组件时分开笼式部件。构造块灵活性高,能简化对准步骤,方便对笼式系统的装置和集成。

型号
SCB1
SCB1A
规格
Ø11.0*9.0mm
内孔
Ø6.02mm
螺纹类型
4-40
M3
重量
3.7g
材质
304不锈钢

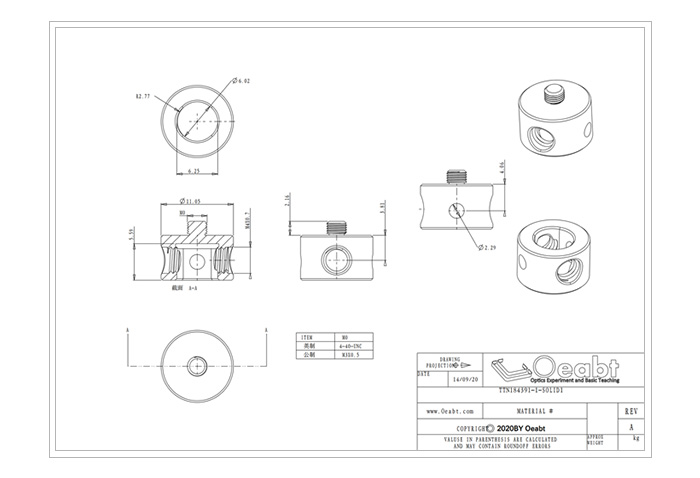

示意图
通用参数

(1)笼杆转接件方便在添加或拆除组件时分开笼式部件。构造块灵活性高,能简化对准步骤,方便对笼式系统的装置和集成。

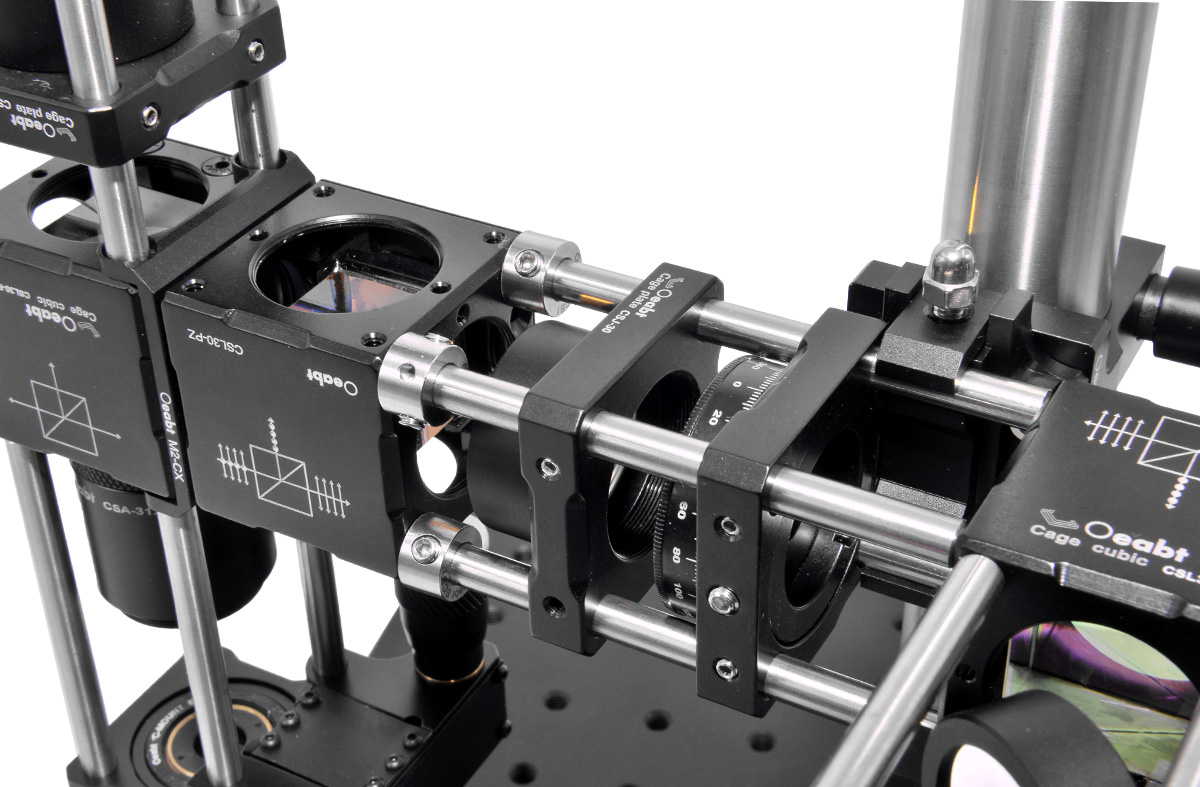

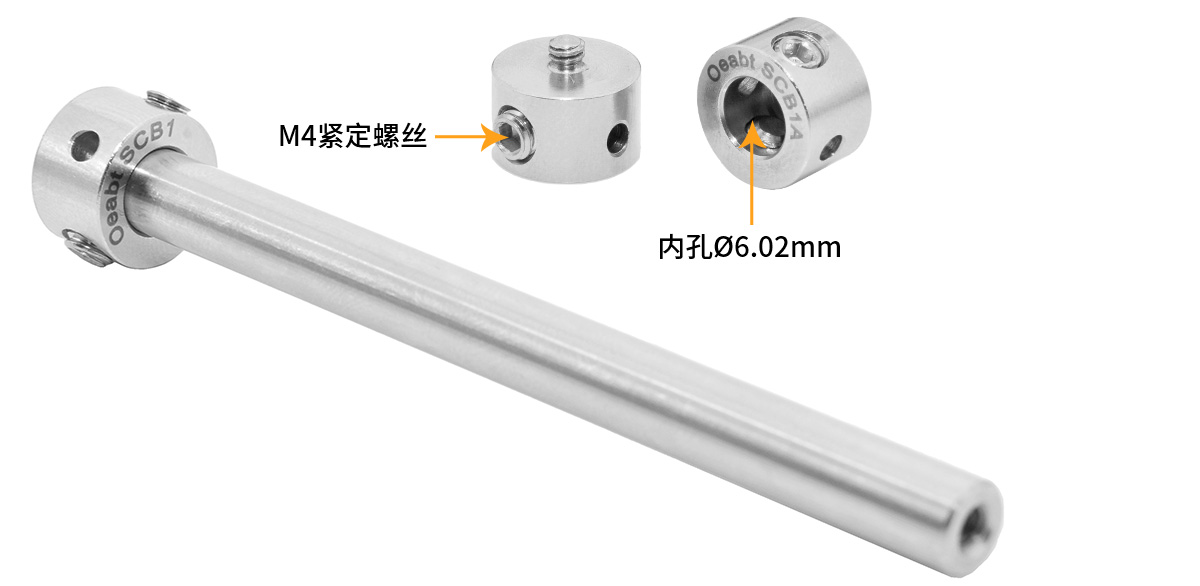

(2)转接件一端有一个内孔,拧下紧固螺丝可兼容插入Ø6mm笼杆。用2.0mm六角扳手拧紧侧面的M4固定螺丝能够固定支杆的位置。转接件的另一端则为外螺纹螺柱,可选4-40螺柱或M3螺柱。用于拧入另一根笼杆或4-40/M3内螺纹笼式组件。构造块侧边中间开有Ø2.3mm通孔,可提供格外的杠杆力,应用工具加力拧紧。

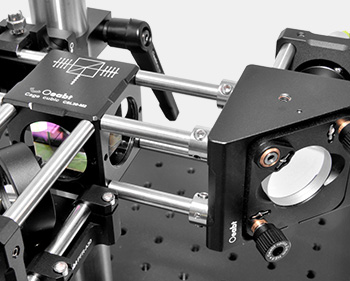

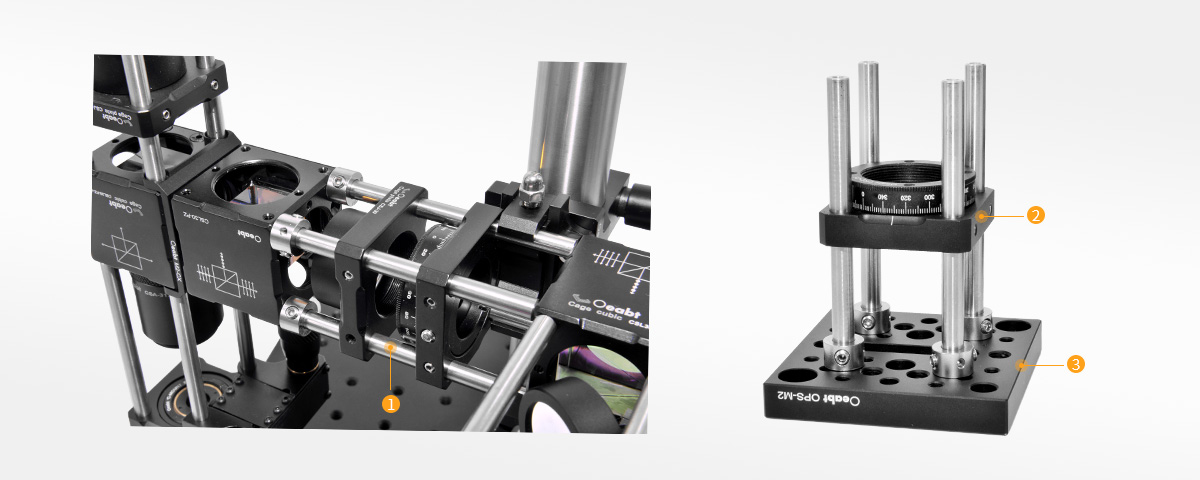

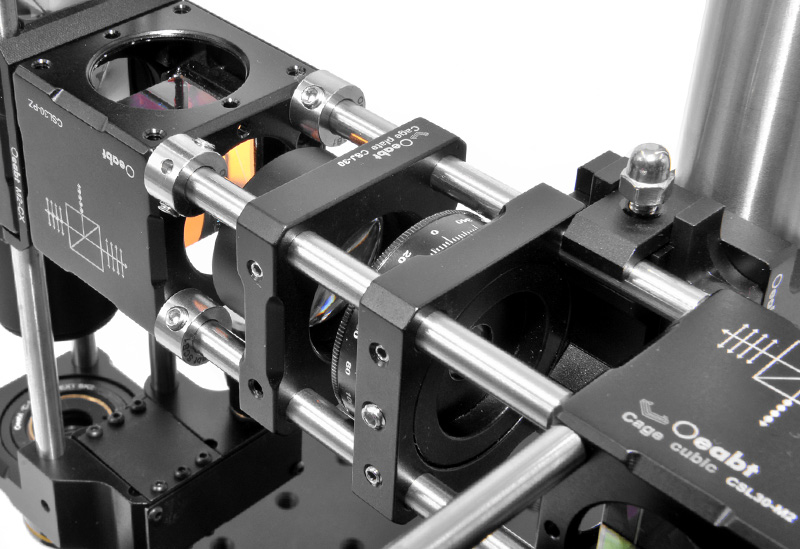

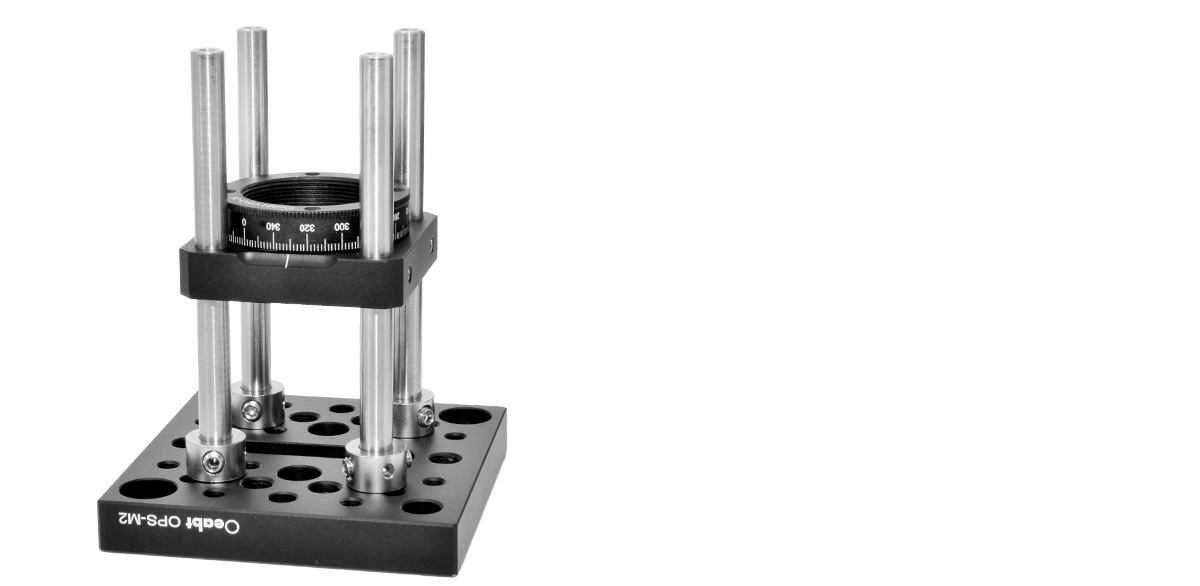

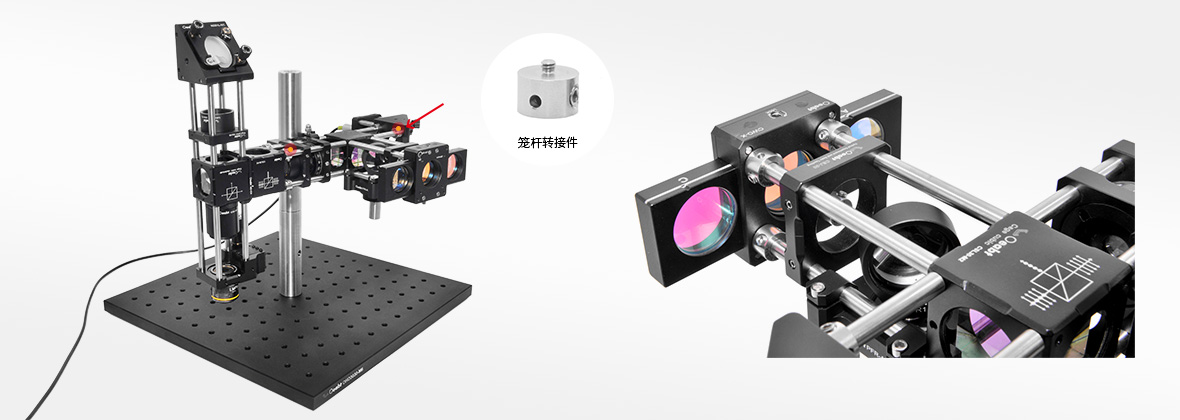

(3)M3螺纹一端可直接连接OPS-M2通用型底板,在其上垂直安装一个30 mm笼式系统构件,提供多螺纹安装孔阵列在各个方位安装组件,增加了光学装置的灵活性。

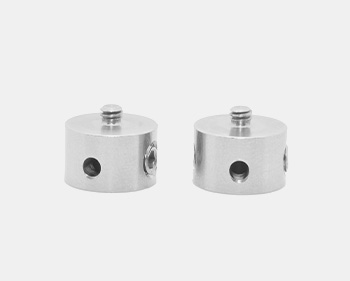

SCB1系列 笼杆转接件

内部可插入Ø6mm的PCM-S系列支杆;

螺柱类型有4-40螺柱和M3螺柱可选;

方便对笼式构件装置添加/移除部件;

精密加工不锈钢,构造块灵活性高,对准适用性高;

方便在添加或拆除组件时分开笼式部件,方便对笼式系统的装置和集成。转接件一端有一个内孔,拧下紧固螺丝可兼转接件一端有一个内孔,拧下紧固螺丝可兼容插入Ø6mm笼杆。转接件的另一端则为外螺纹螺柱,可选4-40螺柱或M3螺柱。
