产品说明
• ►对低于截止波长的光束具有高透性，且对于高于截止波长的光束具有高反性，长波通则相反； 入射角45°；
• 穿透率高，反射效率高，吸收小，散色小，激光损耗少；

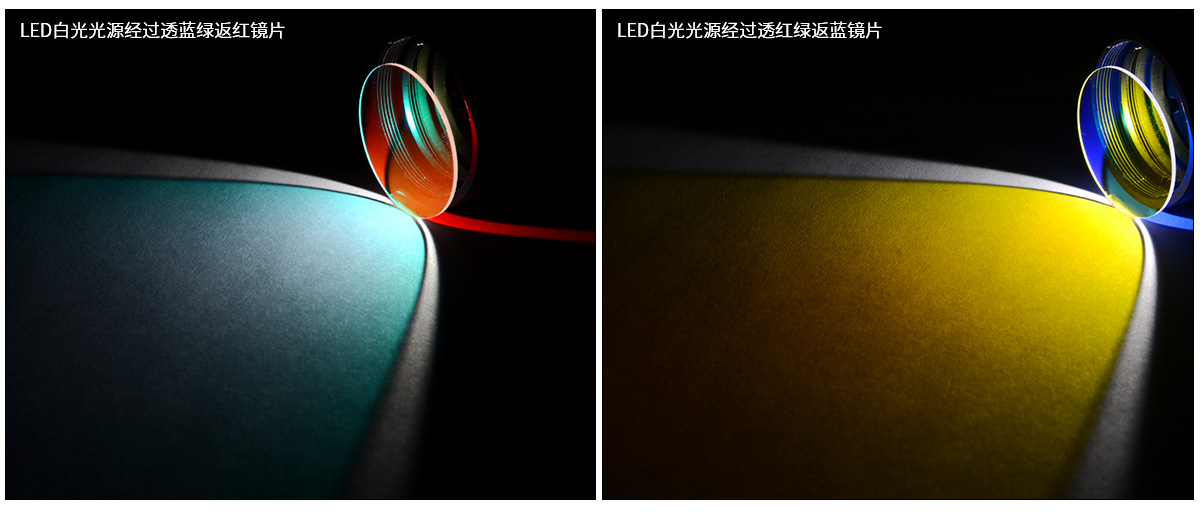

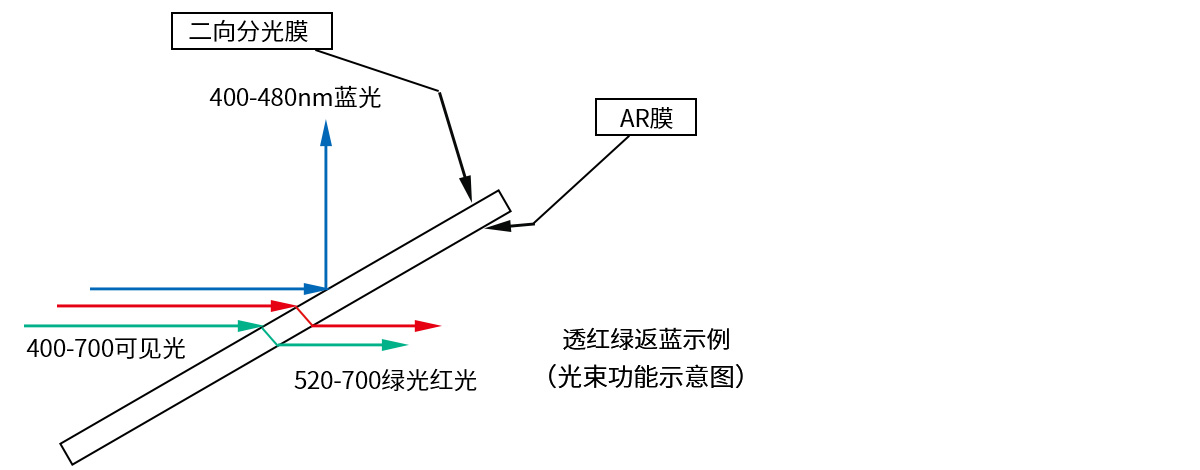

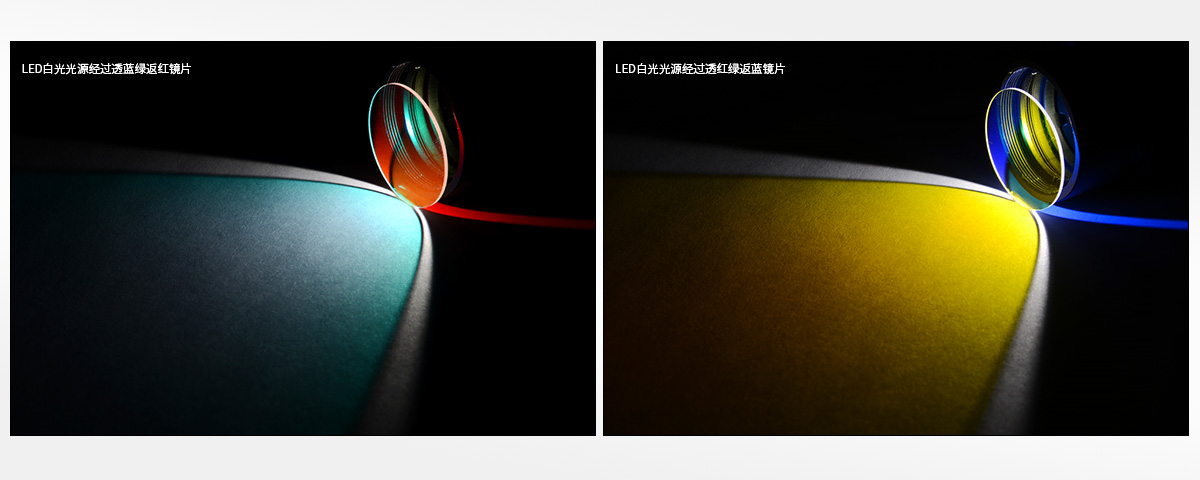

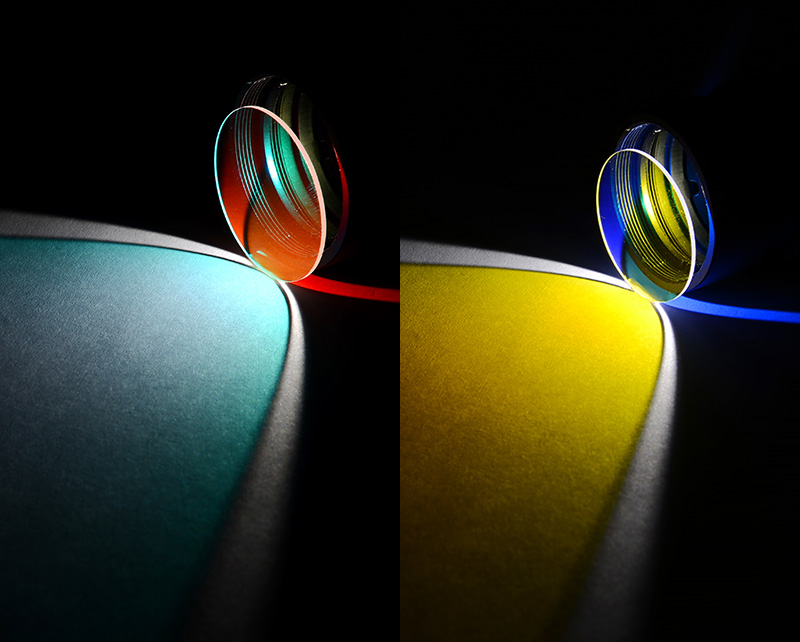

• 可选490长波通（透红绿反蓝），或600短波通（透蓝绿反红）；
• 应用领域：荧光显微镜，舞台灯，微型投影仪，酶标仪，激光灯，光学仪器分束，视频眼镜，传感系统，光学设备及检测设备等；

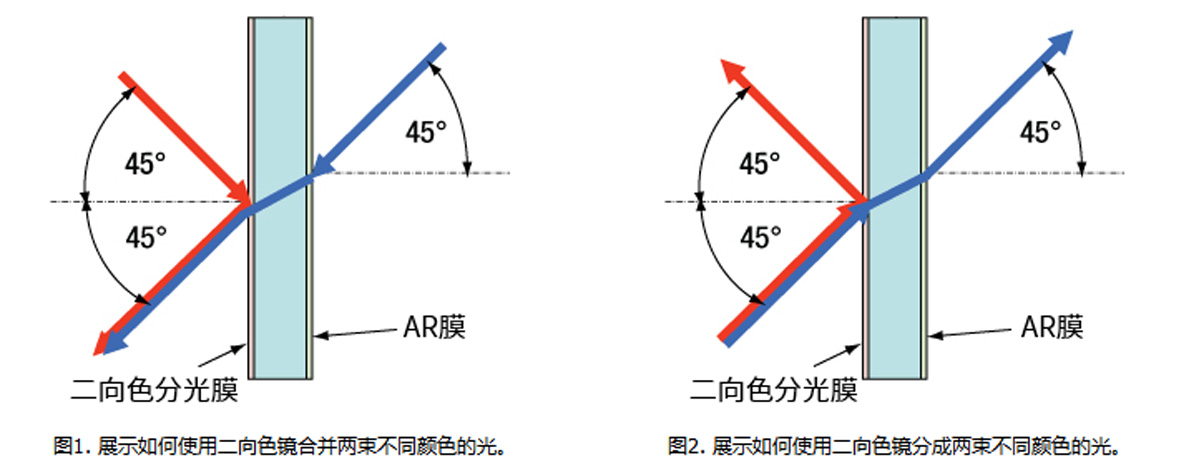

二向分色镜其主要特性是根据波段范围将入射光分为透射光和反射光，短波通将反射短于中心波长的波段﹐将透射长于中心波长的波段。长波通则相反。
|
公共参数 |
|
|
规格 |
Ø25.4mm*0.7mm
|
|
材质 |
石英 |
|
透过波前误差 |
λ/4@633nm |
|
直径误差 |
±0.1mm |
|
厚度 |
0.7mm±0.2mm |
|
平行差 |
＜30弧秒 |
|
中心波长公差 |
±10nm |
|
透过率 |
Tavg＞90% |
|
反射率 |
Ravg＞98% |
|
有效孔径 |
＞90% |
|
入射角度 |
45° |
|
型号 |
TBG-RR-C1 |
TRG-RB-C1 |
|
特性 |
透蓝绿反红 |
透红绿反蓝 |
|
中心波长 |
600nm |
490nm |
|
透射带 |
400-560nm |
520-700nm |
|
反射带 |
610-700nm |
400-490nm |

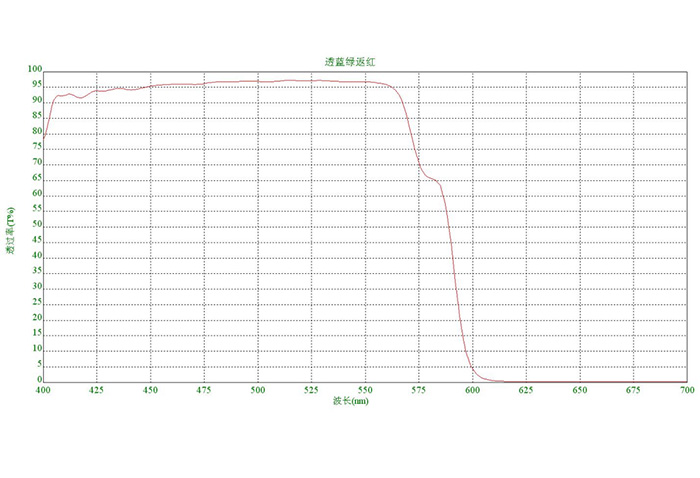

曲线图下载
