T-XY-D系列 两轴线性位移台

产品推荐

产品推荐

首页 > 产品中心 > 手动位移台 > T-XY-D系列 两轴线性位移台
参数规格 技术说明 组装 应用举例 3D模型下载
产品说明

• 双轴线性位移台；

• 沿着X轴和Y轴具有13mm的线性行程；

• 带SM1（1.035”-40）螺纹中心孔；

• 非常适合要求从样品底部照明的成像应用；

两轴位移台沿X轴和Y轴测微头提供13mm的行程，分度为10µm。且中心有一个SM1螺纹(1.035”-40）螺纹孔，非常适合要求从样品底部照明的成像应用。搭配X-SLH 显微镜载玻片夹，设计用于夹持各种尺寸的显微镜载玻片和测试靶。
型号
 CT-XYR-D
 ST-XY-D
台面尺寸
 Ø106.1mm
 108.0*108.0mm
行程范围
 线性11.5mm,360°旋转
 11.5mm
分度精度
 测微头分度10μm,旋转分度1°
 分度10µm
螺纹类型
 20处M4,16处M6,
Ø6.7*11.0mm沉头槽
 8处4-40,12处M4,24处M6,
Ø6.7*11.0mm沉头槽
重量
 868.3g
 720.6g
材质
 7075铝合金

示意图
通用参数

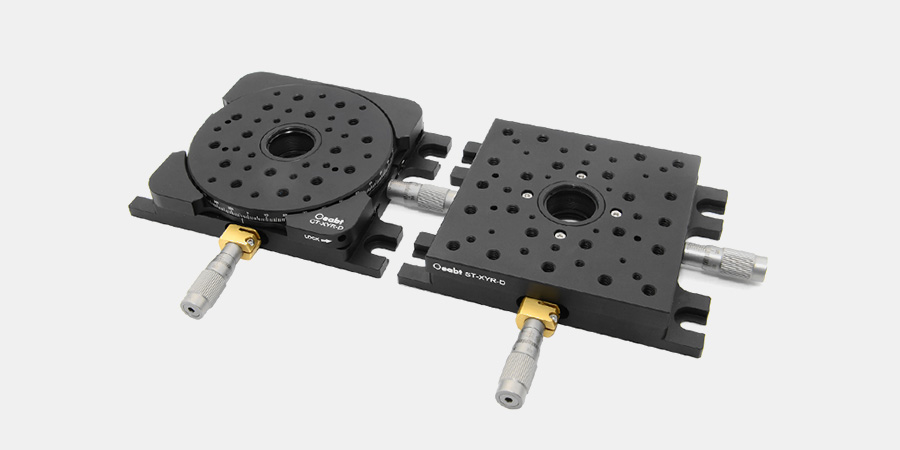

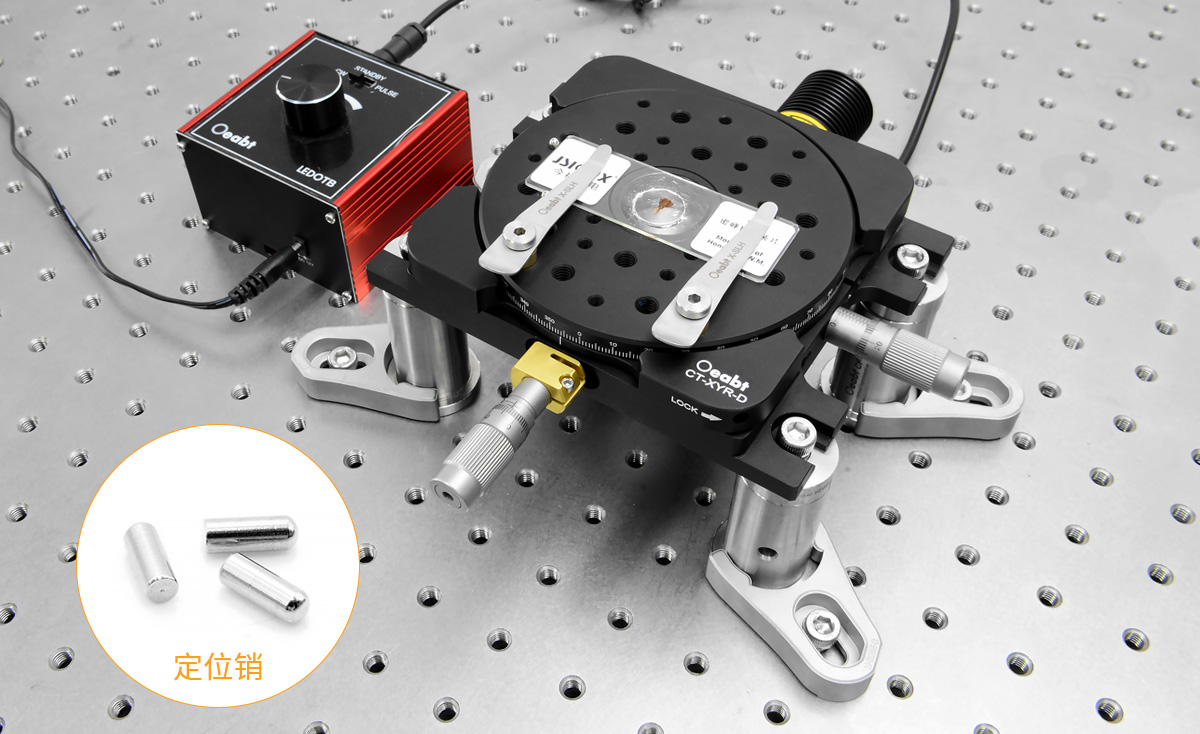

（1）T-XY-D系列两轴位移台沿X轴和Y轴测微头提供11.5mm的行程，分度为10µm。且中心有一个SM1螺纹(1.035”-40）螺纹孔，非常适合要求从样品底部照明的成像应用。搭配X-SLH 显微镜载玻片夹，设计用于夹持各种尺寸的显微镜载玻片和测试靶。（利用附带的3个定位销，便于操作或者定位载玻片。）
位移台在X轴和Y轴的移动不会影响中心螺纹孔。该位移台通过驱动器上的弹簧固定位置，因此不需要锁定螺丝。

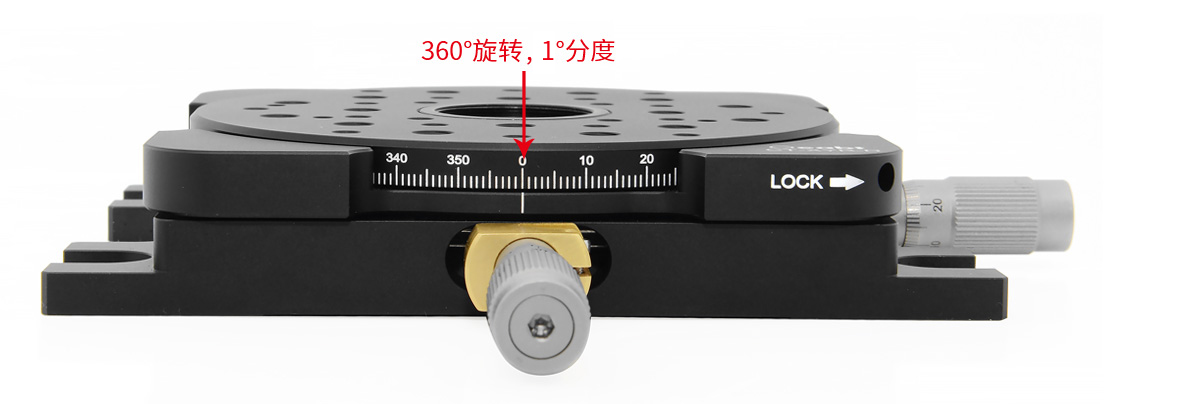

（2）CT-XYR-D位移台旋转台面尺寸Ø106.1mm，外边缘的360°连续角度刻度便于用户设置位移台的角度方向，分度1°。标识“LOCK”处可用2mm六角锁定螺丝锁定旋转位置。锁定旋转轴不会妨碍沿着X轴和Y轴的平移。

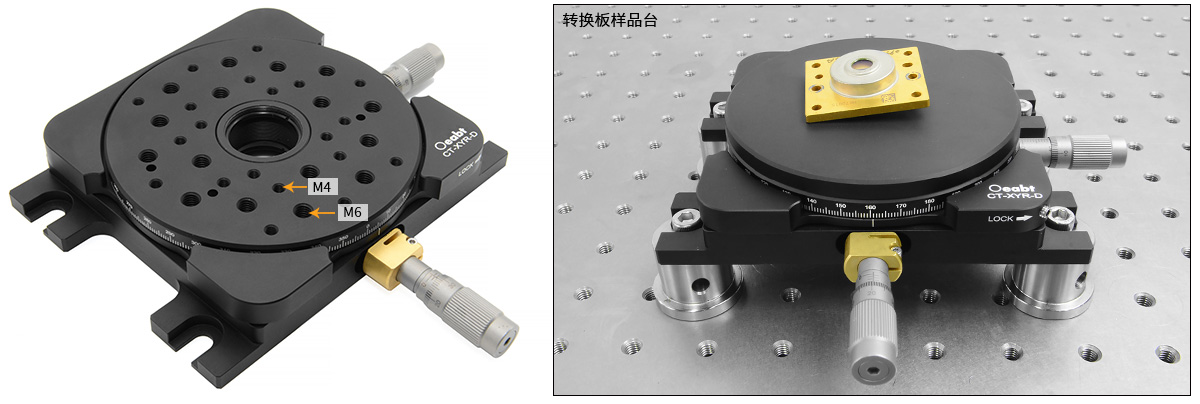

位移台上还有一系列M6、M4螺纹孔阵列，以便安装样品和组件。同时附带一块转换板以将螺纹孔表面转换为平面，便于用户将位移台的螺孔表面转换成平坦表面。

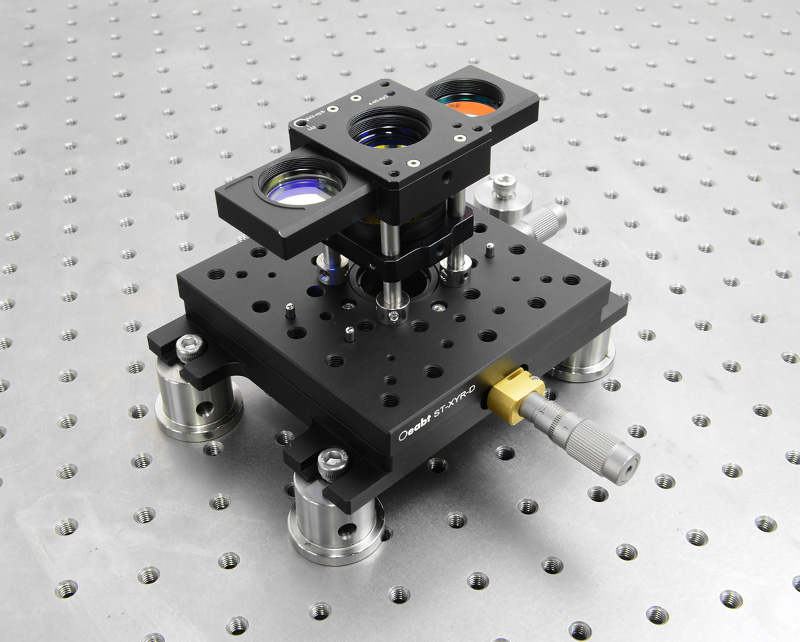

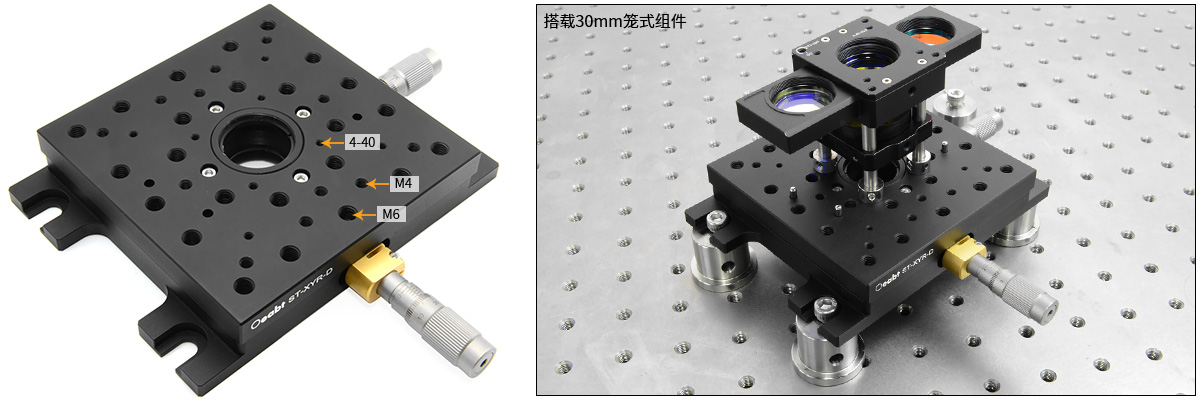

（3）ST-XY-D位移台方形台面尺寸为108.0*108.0mm，除了SM1螺纹通孔之外，位移台上还有一系列M6、M4和4-40螺纹孔阵列，以便安装样品和组件。中心螺孔周围的8个4-40螺纹孔用于我们的30mm或60mm笼式系统集成。

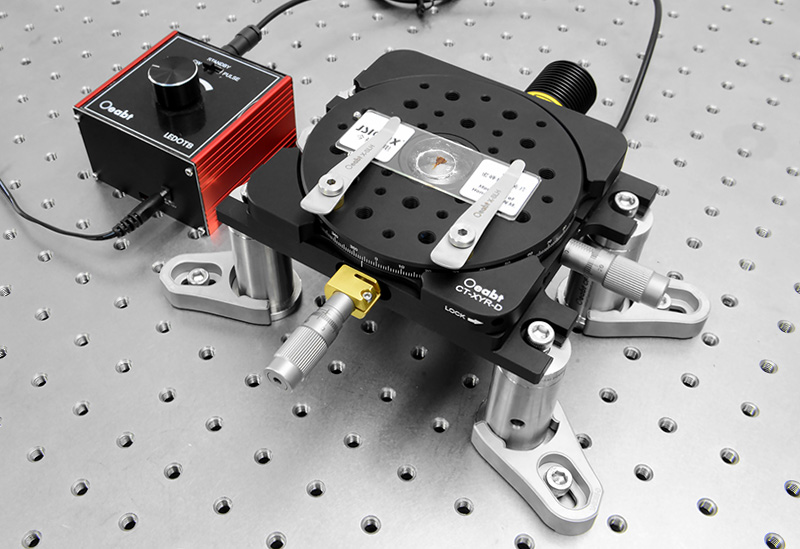

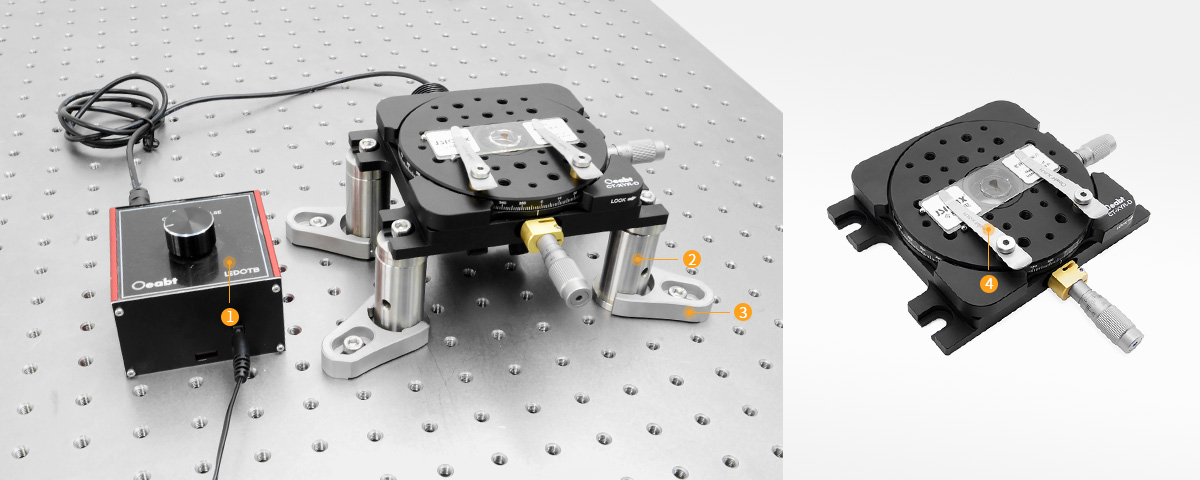

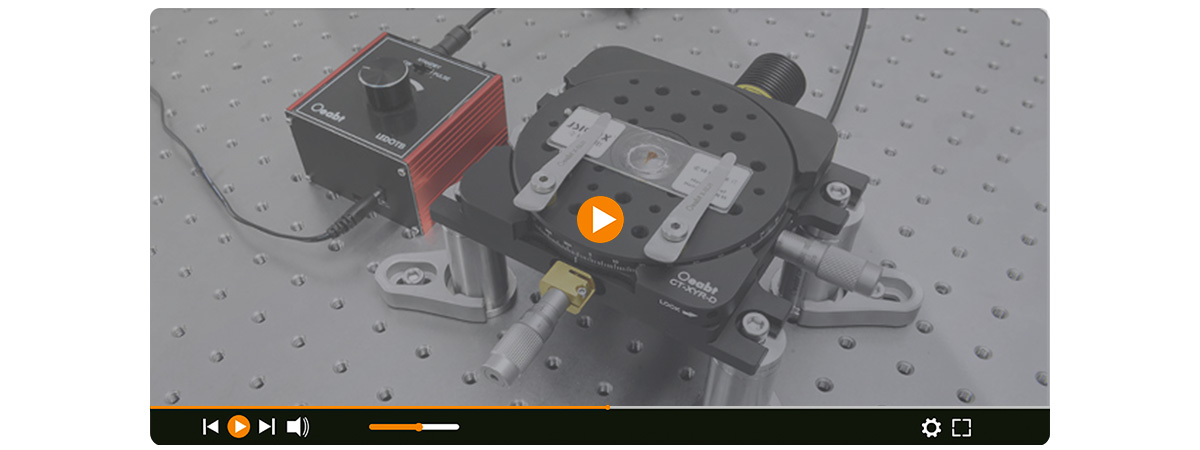

➊ LED-D1系列 LED实验光源 点击购买 >
➋ CFP-S系列 Ø1英寸不锈钢接杆 点击购买 >
➌ M-BASE-C 叉式压板点击购买 >
➍ X-SLH 显微镜载玻片夹 点击购买 >




  • ST-XY-D STP文件
  • CT-XYR-D STP文件

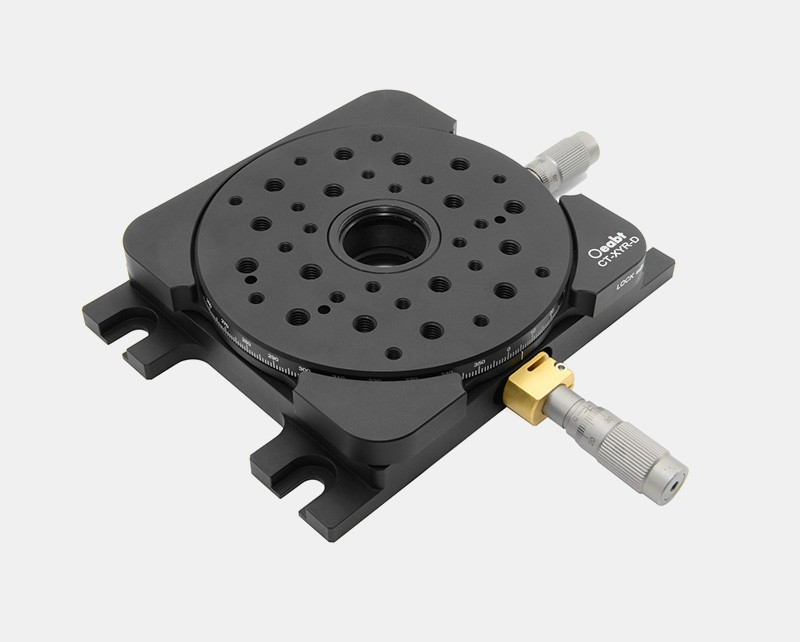

CT-XYR-D 双轴旋转位移台

• ►双轴旋转位移台，带旋转平台和可拆卸的无孔顶板； 360°的连续旋转；

• 沿着X轴和Y轴具有11.5mm的线性行程；

• 带SM1（1.035”-40）螺纹中心孔，附带2个CSK3卡环；

• 从底部到安装平面高度为25.4mm，到无孔顶板高度32.2mm；

• 附带定位销用于在平台的通孔上对准标准载玻片；

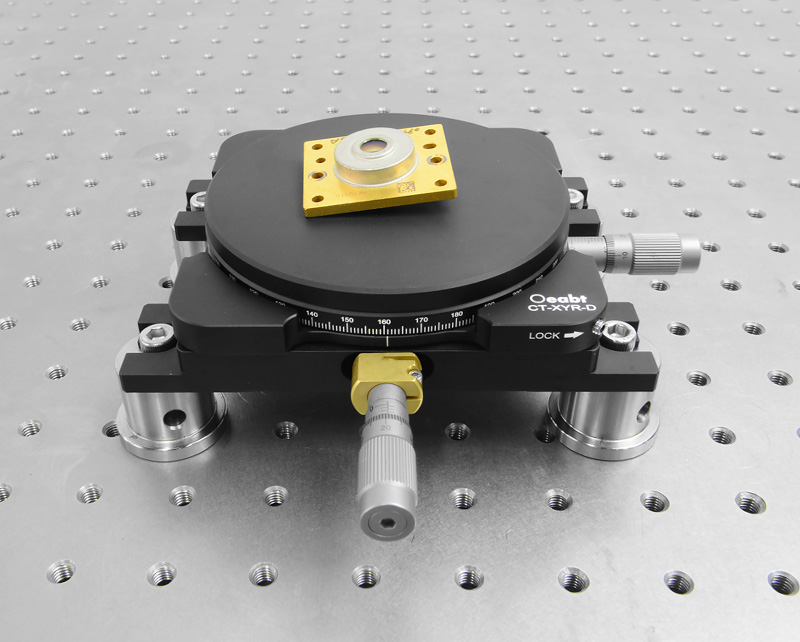

CT-XYR-D位移台旋转台面尺寸Ø106.1mm，外边缘的360°连续角度刻度便于用户设置位移台的角度方向，分度1°。标识“LOCK”处可用2mm六角锁定螺丝锁定旋转位置。锁定旋转轴不会妨碍沿着X轴和Y轴的平移。同时附带一块转换板以将螺纹孔表面转换为平面，便于用户将位移台的螺孔表面转换成平坦表面。

型号
规格
工程图
对比
单价
发货日期
购物车

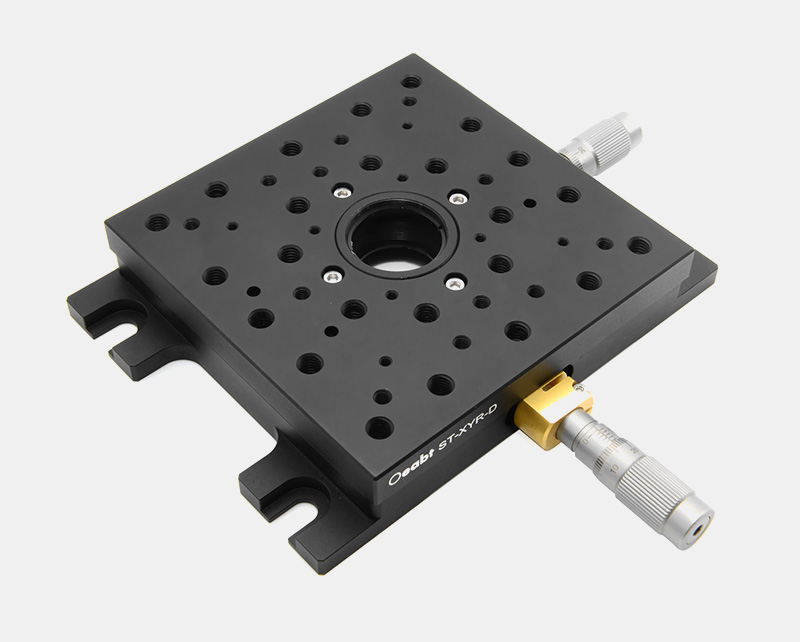

ST-XY-D 双轴线性位移台

• 双轴线性位移台，带方形螺纹平台；

• 沿着X轴和Y轴具有11.5mm的线性行程；

• 带SM1（1.035”-40）螺纹中心孔，附带2个CSK3卡环；

• 从底部到安装平面高度为25.4mm；

• 附带定位销用于在平台的通孔上对准标准载玻片；

ST-XY-D位移台方形台面尺寸为108.0*108.0mm，除了SM1螺纹通孔之外，位移台上还有一系列M6、M4和4-40螺纹孔阵列，以便安装样品和组件。中心螺孔周围的8个4-40螺纹孔用于我们的30mm或60mm笼式系统集成。

型号
规格
工程图
对比
单价
发货日期
购物车
