产品说明

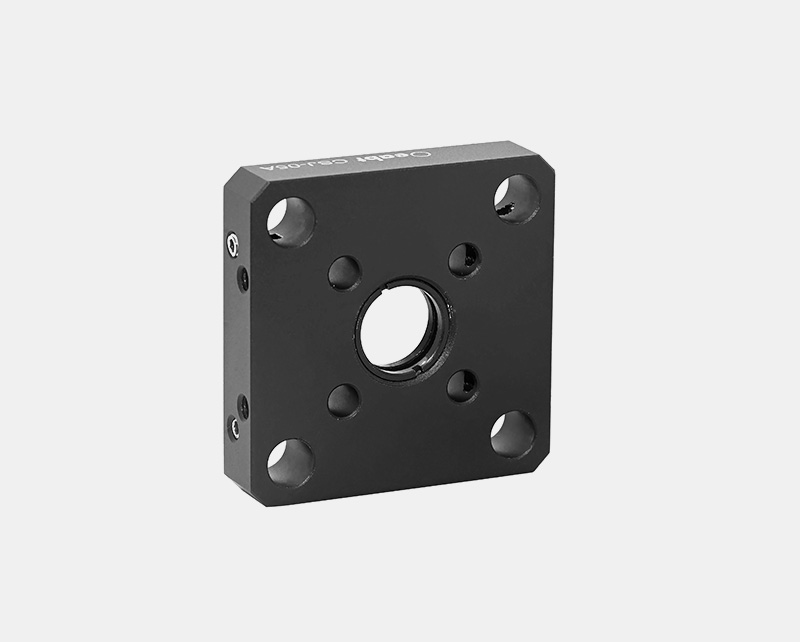

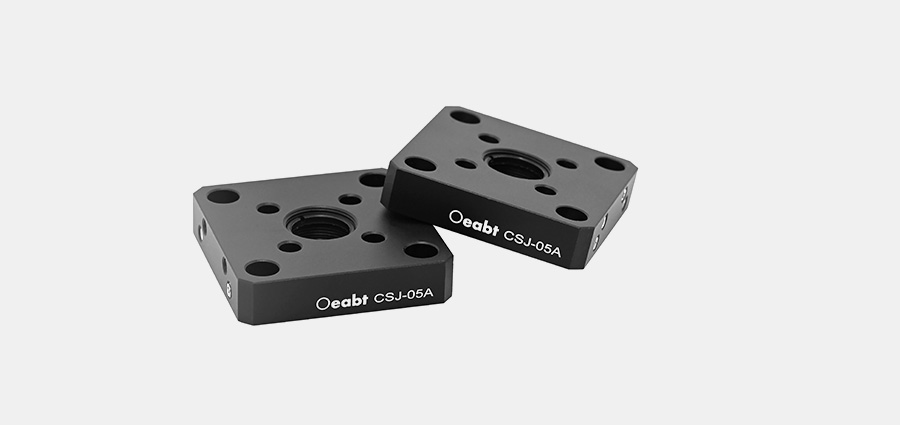

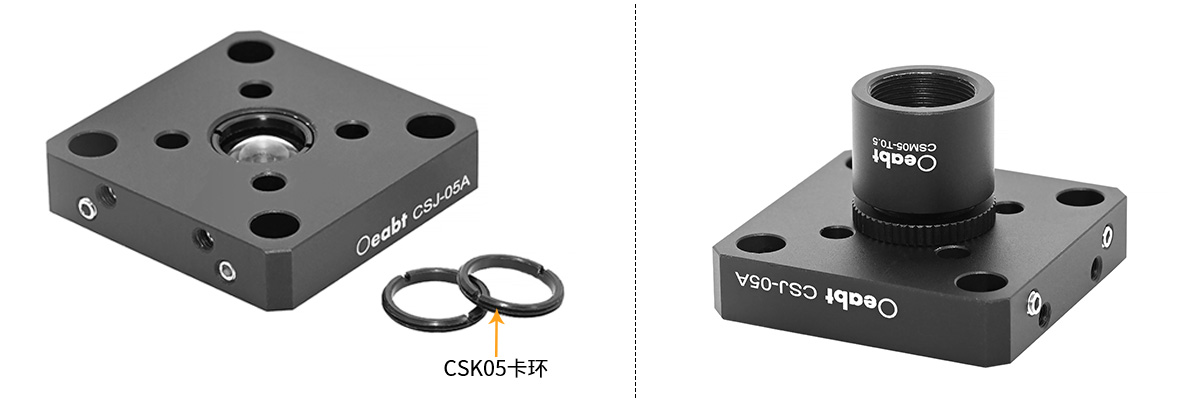

• SM05（0.535”-40）螺纹笼板；
• 可安装最厚为5.3mm的Ø1/2英寸的光元件；

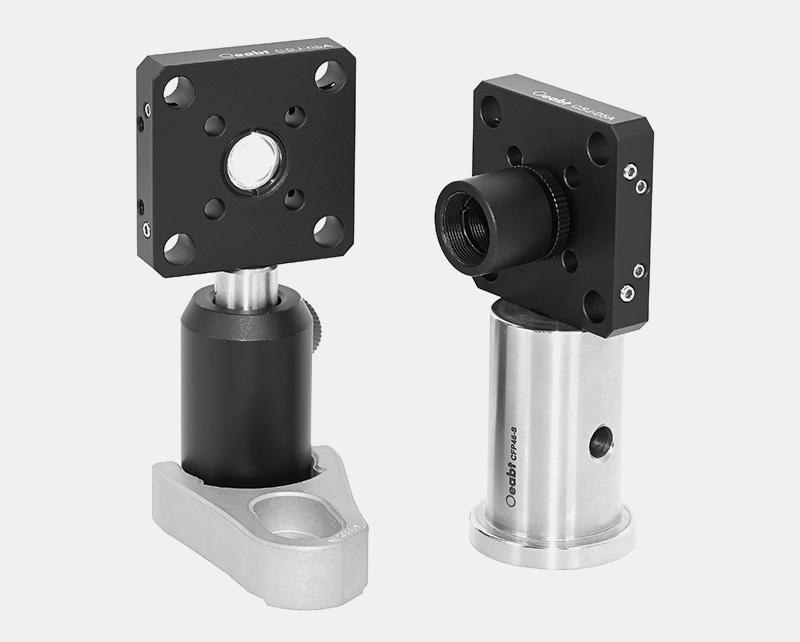

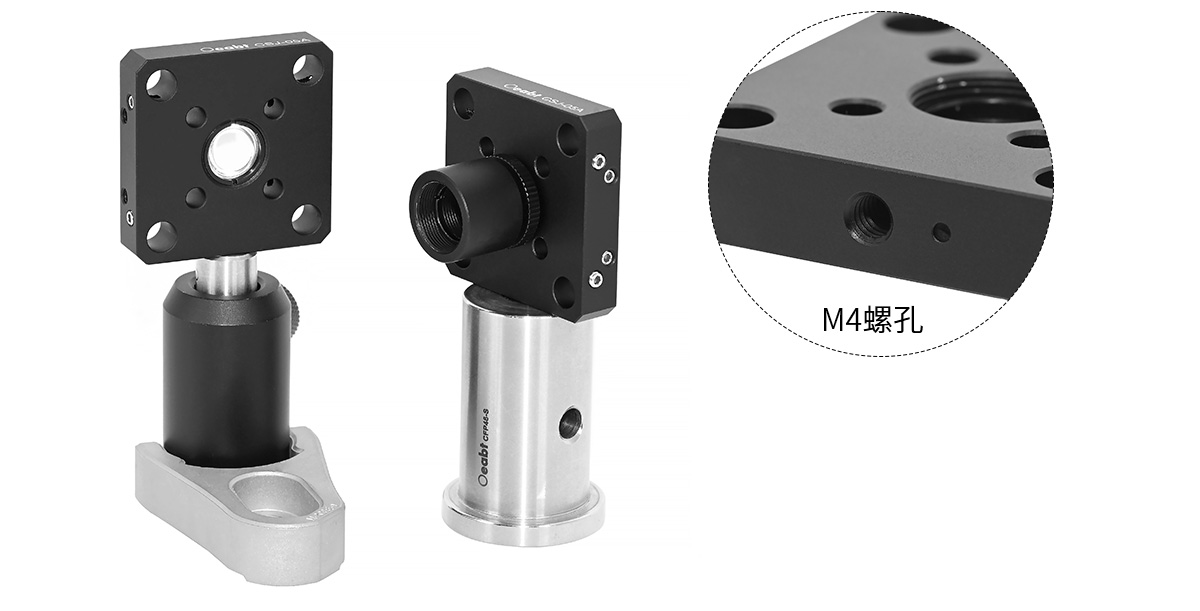

• 底部M4螺孔可连接接杆，应用于自由空间；
光机组件
Optical and mechanical components
笼式系统
CAGE SYSTEMS
透镜套筒系统
Lens sleeve
光机轨道
Optical mechanical track
光学平台/面包板
OPTICAL PLATFORMS
实验光源
EXPERIMENT LIGHT SOURCES
运动控制
MOTION CONTROL
光学显微成像
optical Microimaging
传感器/电控
Sensor/Electronic Control
光纤类
Fiber optic components
应用组合
Application portfolio
光学元件
OPTICAL CPMPONENTS
振镜扫描系统
低漂移系列
Low drift series

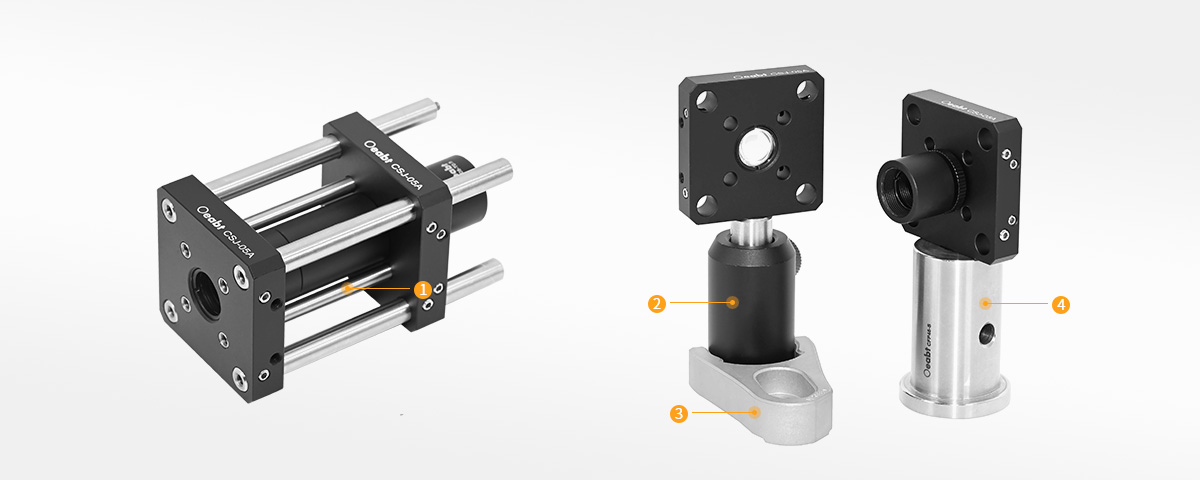

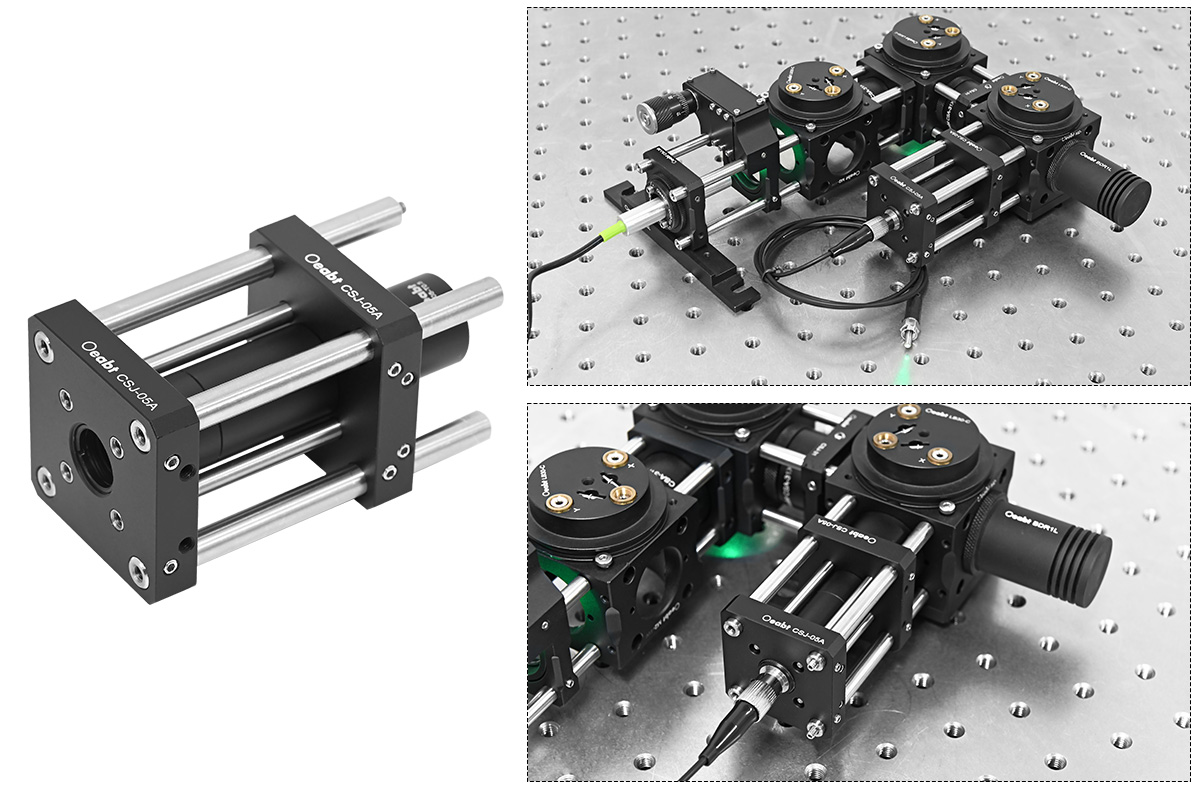

（2）SM05（0.535”-40）中心螺孔处有4个Ø4mm通孔，中心间距为16mm，兼容我们SPCM系列小型支杆。同时，笼板四边角有另外的Ø6mm通孔，中间间距为30mm。这些孔经过加工，可以与相应的笼杆实现精密的滑动配合，实现16mm系统和30mm系统的相互转换。且侧面还有可以操作的锁定螺丝，可将笼板固定到与其匹配的笼杆上。

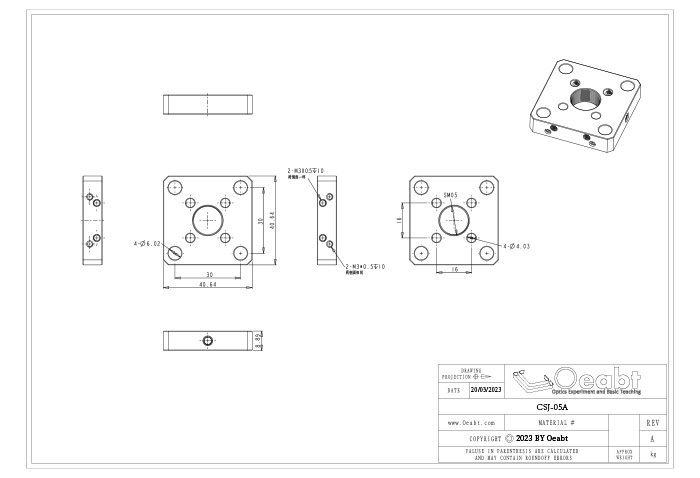

CSJ-05A 工程图下载
