产品说明

• 提供白光4000K，冷白光6200K的LED；

• SMA插口非常适用于多模光纤跳线；

• 热性能经过优化以实现稳定的功率输出；

• 光源与控制器分体式设计，采用模拟电路，带有短路保护功能；

• 支持外部触发信号同步控制和频闪照明亮度无级调整；

• 搭配LEDOTB调光控制器，支持单通道LED光源的光强调整；

光纤耦合LED通过对接耦合技术将单个LED与光纤耦合起来，包含一个安装在散热器上的LED，并带有SMA光纤接头，使用SMA接头的多模光纤跳线可以将其集成到光学装置中。

型号

输出波长(nm)

输出功率（mW）

典型∅1mm光纤

最大电流

LED-OF-MAX4K

4000-4500K

54mW

1000mA

LED-OF-MAX6K

6000-6500K

55mW

1000mA

外壳尺寸	3647.524.2mm（不含底板）
外壳材质	环保铝件
光纤材质	塑料
光纤长度	1m
接头类型	SMA接口
多模耦合率	＞90%
光斑形状	散斑
工作温度	0℃~60℃
重量	134.9g

LED调光控制器
外壳尺寸	76.074.047.0mm
最大闪光频率	10kHz
最小频闪脉冲宽度	50μs
频闪开关时间	＜25μs
工作温度	0-40° C
储存温13度	-40-70°℃
输入电压	12V 稳压直流
最大LED正向电压	LEDOTB-700: 12V DC
最大LED正向电压	LEDOTB-1000: 12V DC
最大输出电流	LEDOTB-700: 700mA
最大输出电流	LEDOTB-1000:1000mA
重量	175g

示意图

通用参数

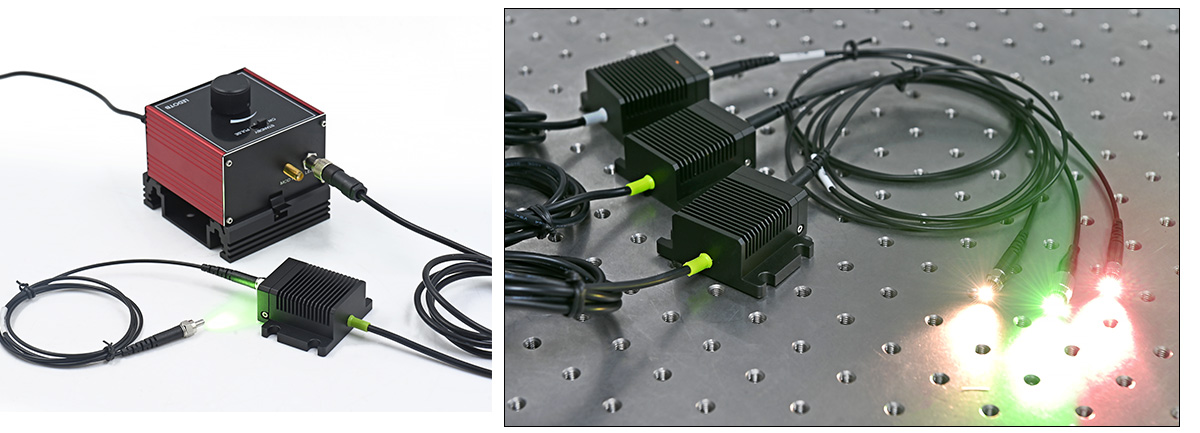

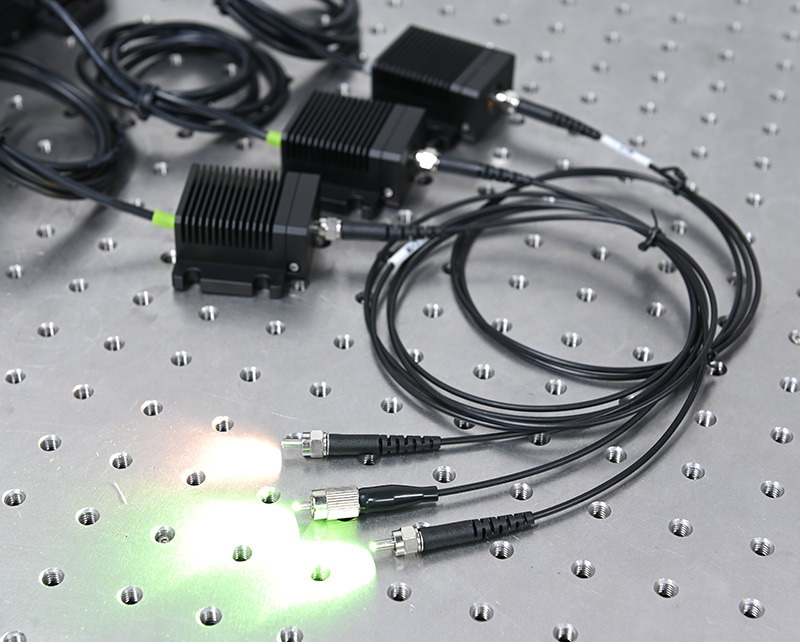

（1）光纤耦合LED通过对接耦合技术将单个LED与光纤耦合起来，包含一个安装在散热器上的LED，并带有SMA光纤接头，使用SMA接头的多模光纤跳线可以将其集成到光学装置中。此外，混合跳线可以用于从SMA接头过渡到FC/PC接头、插芯端或裸光纤。光纤跳线因为其柔性的特点，可以使激光发光端灵活自由的移动，使激光器的使用更加方便。

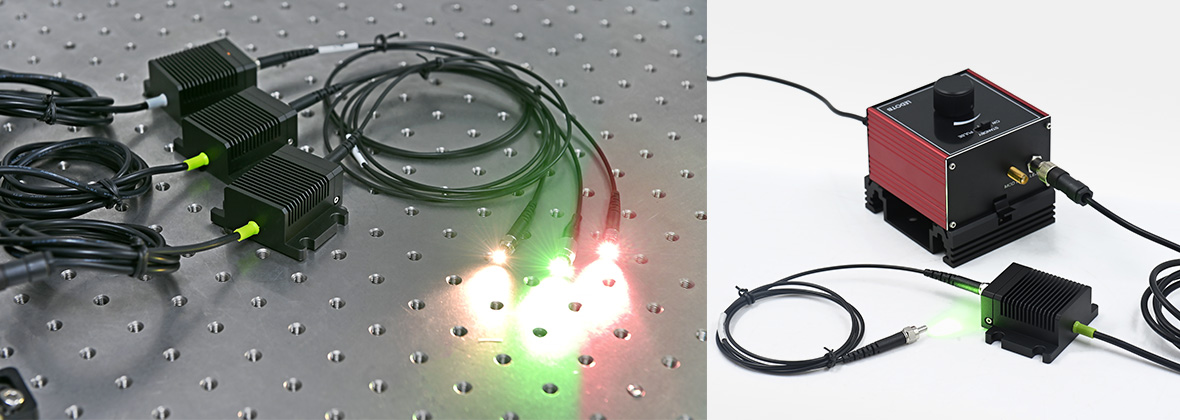

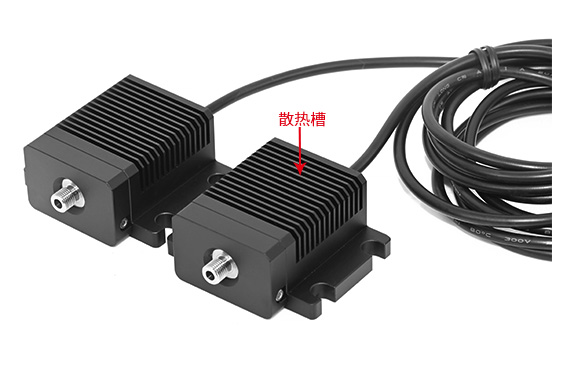

（2）这些已安装的光纤耦合LED具有良好的热稳定性能,消除了由于LED温度升高导致光输出功率下降的问题。每个LED外观设计条形散热槽，散热性能更好,可使温度下降10-15%，实现快速降温。具有高可靠性、高稳定性、抗干扰性强、一致性好、使用寿命长等特点。

单支：光纤耦合LED、光纤跳线

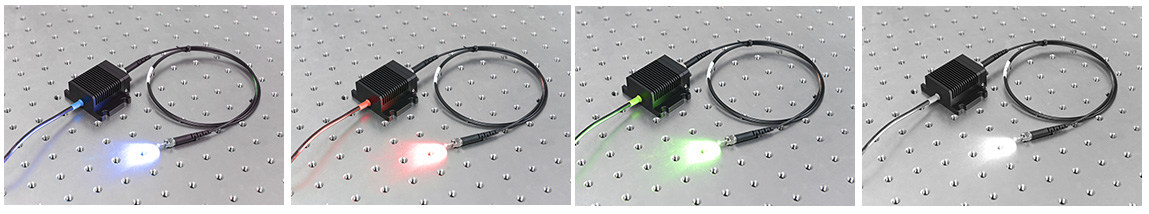

光纤耦合LED输出波长范围，可定制不同波长功率；

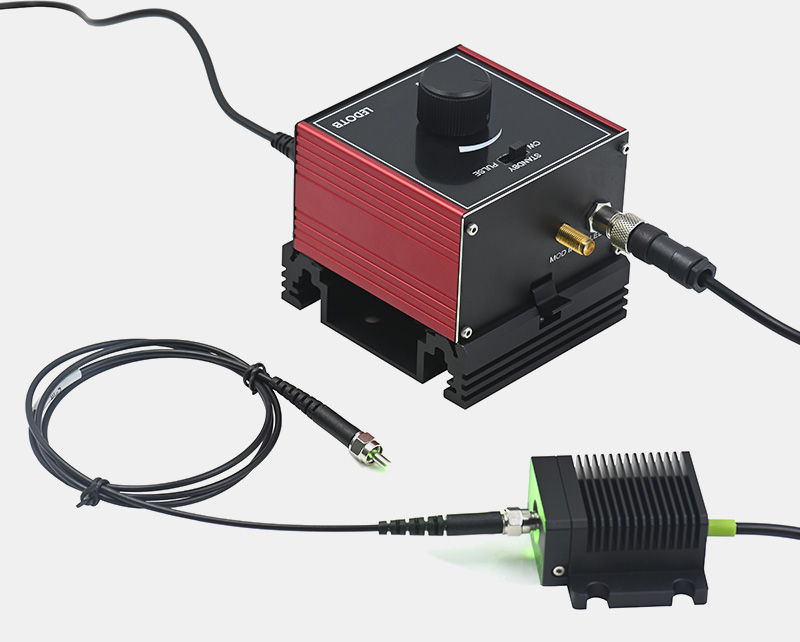

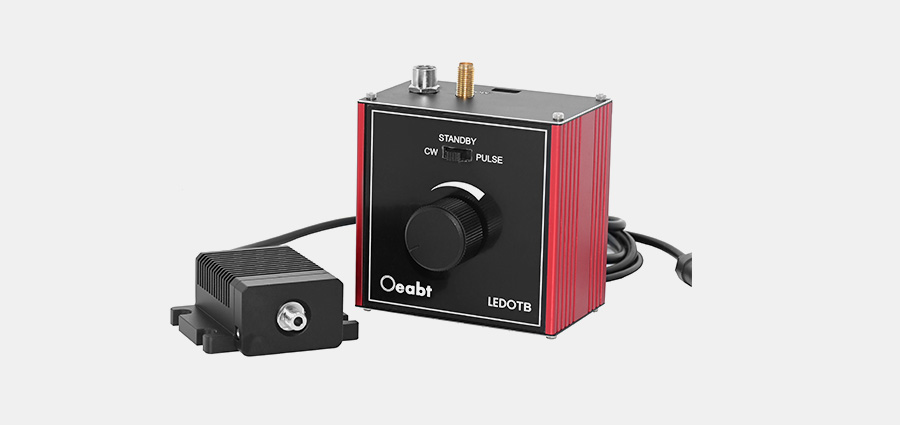

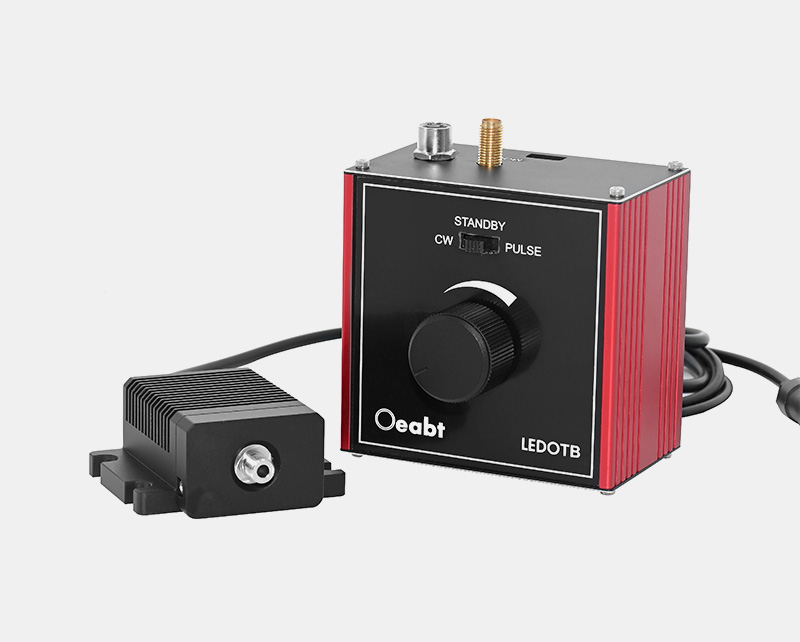

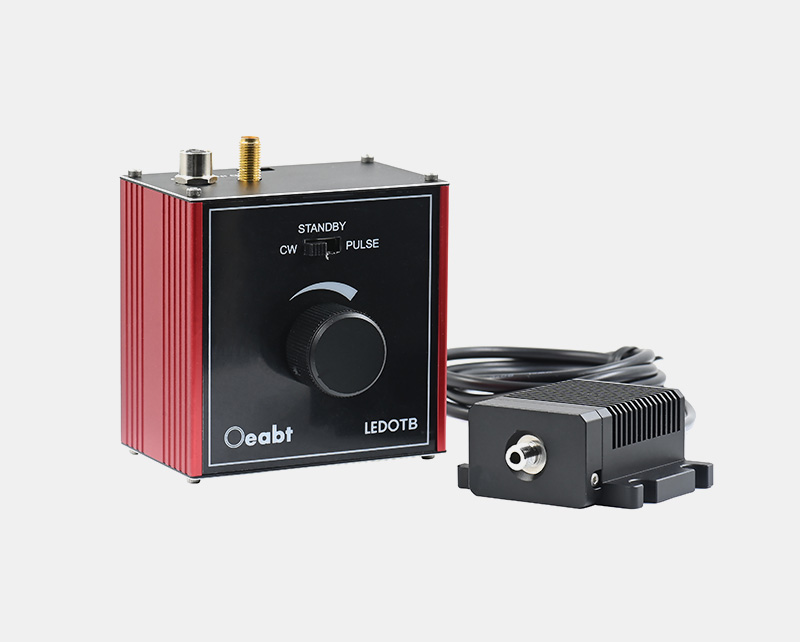

（3）LEDOTB控制器是对光纤耦合LED光源，进行光强度调节的紧凑型控制器。能够以最大700-1000mA电流驱动LED。用户只需操作一个集成了开关功能的电位器旋钮，即可对LED光源进行无级调光。本控制器支持连续恒流驱动模式(CW)和脉冲模式(PULSE 通过SMA 5V TTL信号输入)。LEDOTB为您的CCD相机曝光辅助、数字显微成像系统带来稳定可靠的光源支持。

电源电压和电流要求
电源	最低电压	最高电压	最大额定电流
DC 12V	+11.5V	+12.5V	1A

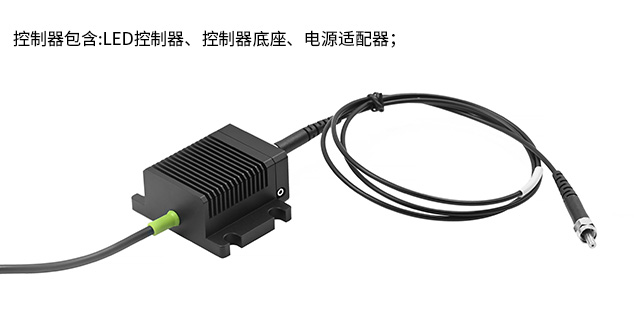

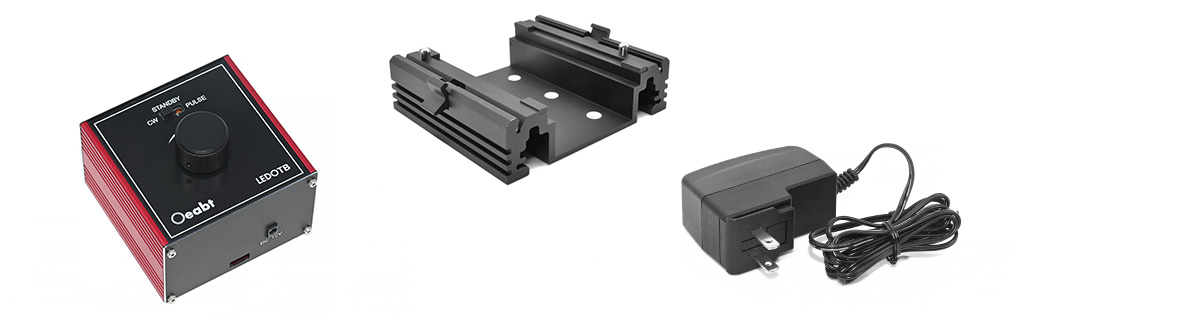

控制器：LED控制器、控制器底座、电源适配器

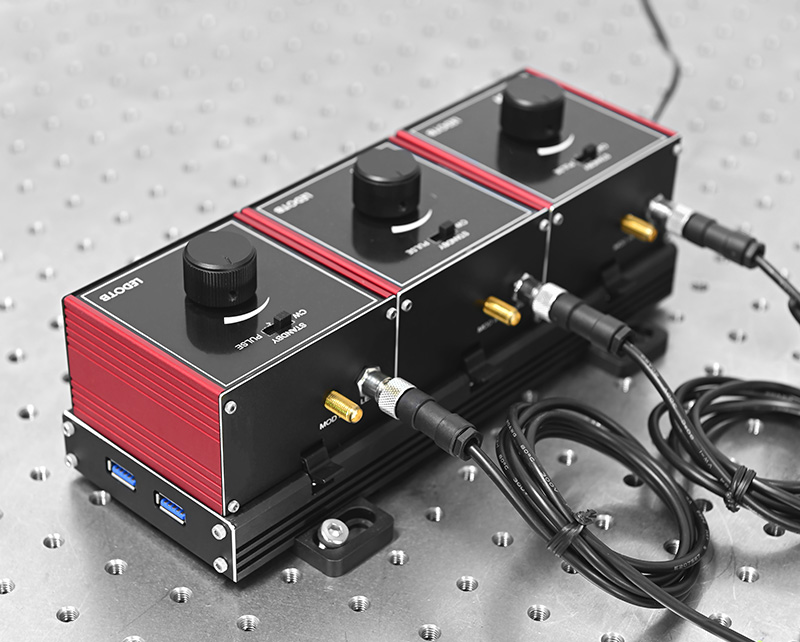

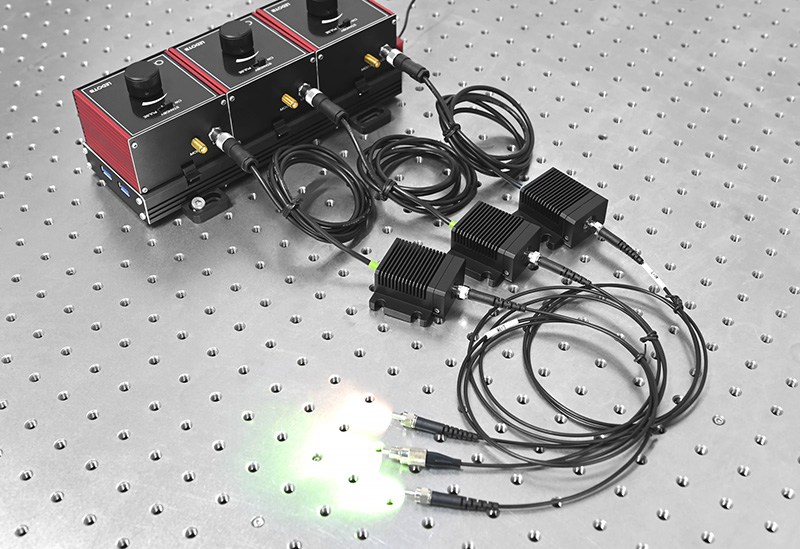

（4）KCH-A系列通讯总线与电源集线器专为Oscam Vision®系列C模块控制器的操作而设计它们简化了电缆管理、电源链路和多台USB设备间的通讯问题。其包括一个薄型基板式托架，其上表面有数个板间连接座，可集装2/3/4个C模块控制器。它包含标准的USB3.0集线器电路，而且能仅用单根电源线为最多4台控制器供电，以及提供通讯。

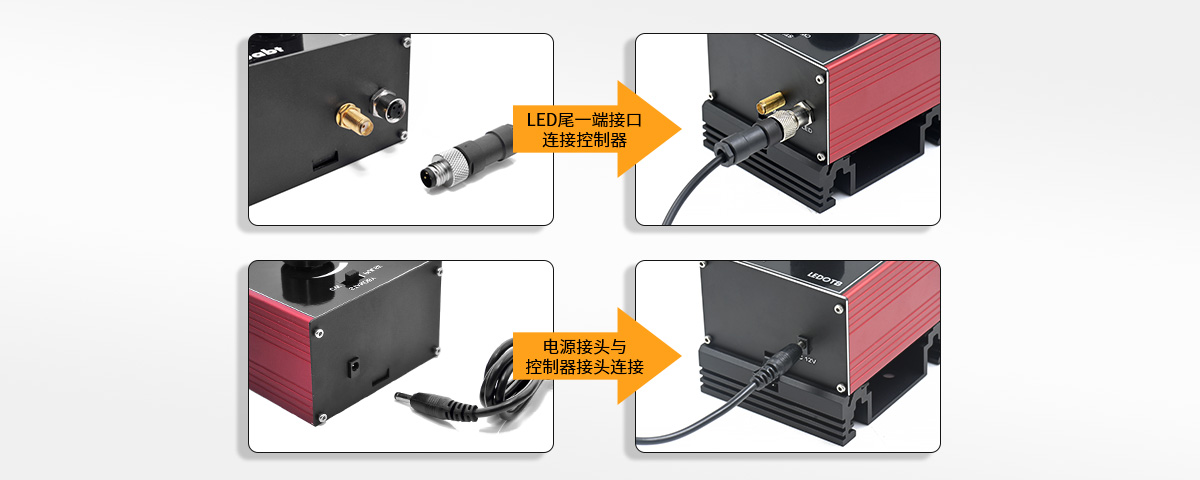

1.安装步骤：

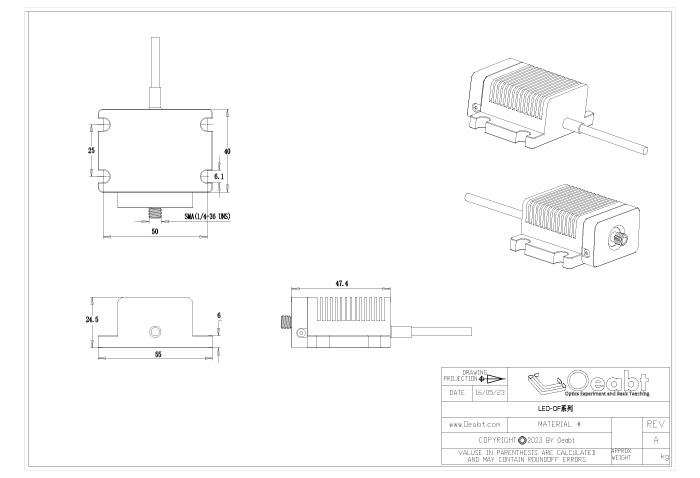

光纤耦合LED 工程图下载

STP文件下载

LED-OF系列光纤耦合LED【单支:LED光源】

• 提供白光4000K，冷白光6200K的LED；

• SMA插口非常适用于多模光纤跳线；

• 热性能经过优化以实现稳定的功率输出；

• 光源与控制器分体式设计，采用模拟电路，带有短路保护功能；

• 支持外部触发信号同步控制和频闪照明亮度无级调整；

• 搭配LEDOTB调光控制器，支持单通道LED光源的光强调整；

型号

规格

工程图

对比

单价

发货日期

购物车

型号： LED-OF-MAX4K

规格：白光4000-4500K

工程图：点击下载

对比：

单价：￥1086

发货日期：缺货勿拍

购物车：

LED-OF-MAX4K

规格

36*47.5*24.2mm
安装孔直径

/
材质

环保铝件
重量

134.9g
螺纹类型

产品描述

LED光源需搭配LED调光控制器使用
型号： LED-OF-MAX6K

规格：白光6000-6500K

工程图：点击下载

对比：

单价：￥1086

发货日期：当天

购物车：

LED-OF-MAX6K

规格

36*47.5*24.2mm
安装孔直径

/
材质

环保铝件
重量

134.9g
螺纹类型

/
产品描述

LED光源需搭配LED调光控制器使用

LED-OF系列光纤耦合LED【一套:LED光源+700mA调光控制器】

• 提供白光4000K，冷白光6200K的LED；

• SMA插口非常适用于多模光纤跳线；

• 热性能经过优化以实现稳定的功率输出；

• 光源与控制器分体式设计，采用模拟电路，带有短路保护功能；

• 支持外部触发信号同步控制和频闪照明亮度无级调整；

• 搭配LEDOTB调光控制器，支持单通道LED光源的光强调整；

型号

规格

工程图

对比

单价

发货日期

购物车

型号： LED-OF-MAX4K（一套）

规格：白光4000-4500K

工程图：点击下载

对比：

单价：￥1856

发货日期：缺货勿拍

购物车：

LED-OF-MAX4K+700mA调光控制器

规格

LED-OF-MAX4K+700mA调光控制器
安装孔直径

/
材质

环保铝件
重量

/
螺纹类型

/
产品描述

LED光源需搭配LED调光控制器使用
型号： LED-OF-MAX6K（一套）

规格：白光6000-6500K

工程图：点击下载

对比：

单价：￥1856

发货日期：当天

购物车：

LED-OF-MAX6K+700mA调光控制器

规格

LED-OF-MAX6K+700mA调光控制器
安装孔直径

/
材质

环保铝件
重量

/
螺纹类型

/
产品描述

LED光源需搭配LED调光控制器使用

LED-OF系列光纤耦合LED【一套:LED光源+1000mA调光控制器】

• 提供白光4000K，冷白光6200K的LED；

• SMA插口非常适用于多模光纤跳线；

• 热性能经过优化以实现稳定的功率输出；

• 光源与控制器分体式设计，采用模拟电路，带有短路保护功能；

• 支持外部触发信号同步控制和频闪照明亮度无级调整；

• 搭配LEDOTB调光控制器，支持单通道LED光源的光强调整；

型号

规格

工程图

对比

单价

发货日期

购物车

型号： LED-OF-MAX4K（一套）

规格：白光4000-4500K

工程图：点击下载

对比：

单价：￥2011

发货日期：缺货勿拍

购物车：

LED-OF-MAX4K+1000mA调光控制器

规格

LED-OF-MAX4K+1000mA调光控制器
安装孔直径

/
材质

环保铝件
重量

/
螺纹类型

/
产品描述

LED光源需搭配LED调光控制器使用
型号： LED-OF-MAX6K（一套）

规格：白光6000-6500K

工程图：点击下载

对比：

单价：￥2011

发货日期：当天

购物车：

LED-OF-MAX6K+1000mA调光控制器

规格

LED-OF-MAX6K+1000mA调光控制器
安装孔直径

/
材质

环保铝件
重量

/
螺纹类型

/
产品描述

LED光源需搭配LED调光控制器使用
