产品说明
• 将Oeabt系列套管和笼式产品扩展至显微成像系统的多样性；
• 燕尾榫的设计，易于机械安装和光学端口对准；
• 兼容透镜套筒套管 和30mm、60mm笼式系统 ；
• MCSM1-2：带SM1外螺纹和SM2内螺纹；

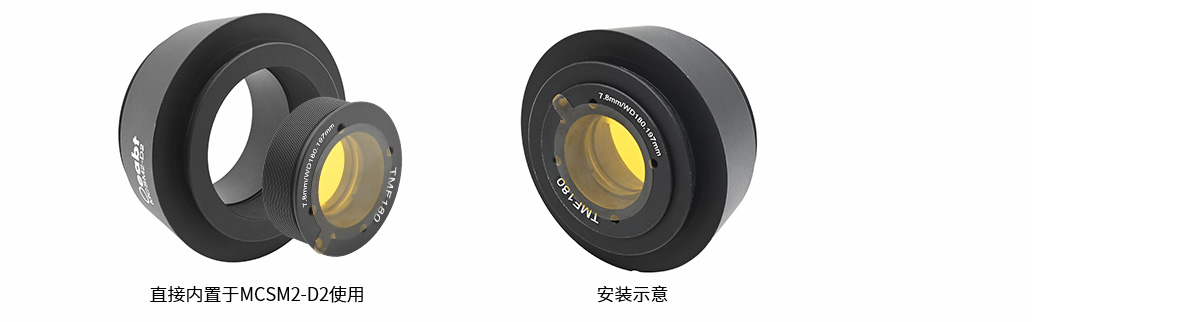

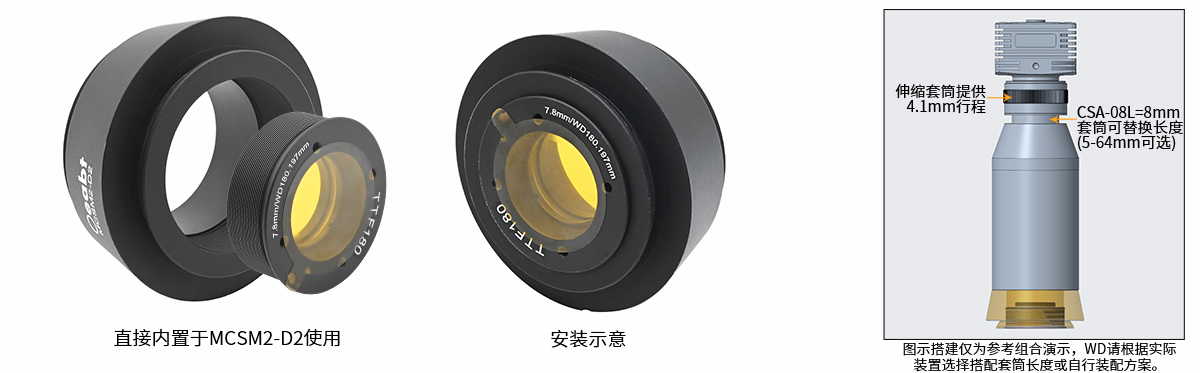

• MCSM2-D2：带Ø2英寸公头燕尾块、SM2外螺纹和M38*0.5内螺纹；
MCSM系列的燕尾转接件使得显微镜平台与SM1、SM2、30mm和60mm笼式系统集成，实现光学端口与螺纹端口的接合，非常适合自定义的显微成像搭建。诸如宽场观测、落射式照明、透射式照明和聚光镜安装机械件。
|
显微端口燕尾转接件 |
||
| 型号 |
MCSM1-2 |
MCSM2-D2 |
| 锥形规格 |
D56.0-d39.9-h22.1 |
D63.5-d55.9-h19.5 |
| 燕尾类型 | 无 |
Ø2英寸，α=60° |
| 螺纹类型 |
一端SM1（1.035”-40）外螺纹，另一端SM2（2.035”-40）内螺纹 |
SM2（2.035”-40）外螺纹 |
| 重量 |
51.7g |
112.4g |
| 材质 |
7075铝合金 |
|
|

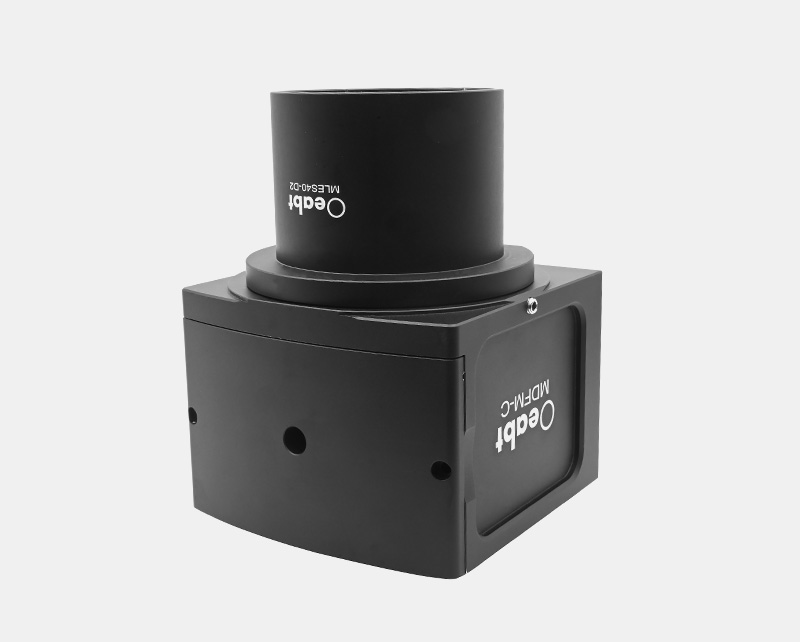

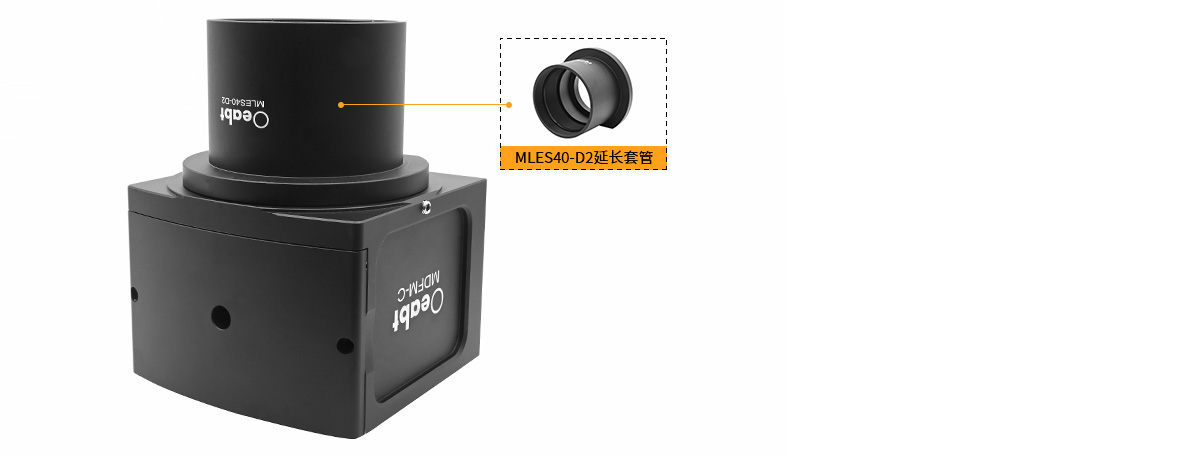

显微镜镜筒套管 |
|
| 型号 |
MLES-3 |
| 管身规格 |
Ø55.9*77mm |
| 螺纹类型 |
SM2（2.035”-40）内外螺纹 |
| 重量 |
291.4g |
| 材质 |
7075铝合金 |
MLES-3 工程图下载
