产品说明

标准公制M4、M6面包板孔阵列;

底部的Ø51mm公头燕尾块,用来连接到显微主体系统;

兼容30、60mm笼式系统

实心铝、低反射阳极氧化发黑表面;

兼容MCP-D2B燕尾转换板,即(Ø53.2mm、α=60°)的母燕尾头尺寸;

MCB系列面包板是用于Oeabt显微成像系统顶部搭建自定义宽场观测装置和落射照明路径,面包板有一个Ø51mm的公头燕尾块,燕尾中心开有Ø38.1mm的通孔,做成像系统的光轴路径。

型号 MCB1
规格 450*117*12.2mm
端口类型 【公头】Ø51mm,,α=60°
通光孔径 Ø38.1mm
螺孔类型 4-40*8处、M4*6处(沉头孔)、M6*90处
重量 1622.5g
材质

7075铝合金



型号 MCB2
规格 364.7*100.0*15.9mm
端口类型 【母头】Ø53.2mm,,α=60°
通关孔径 Ø38.1mm
螺孔类型 4-40*4处、M4*22处、M6*处
重量 1393.9g
材质 7075铝合金


示意图
通用参数



☑光学知识点


显微镜燕尾

燕尾,一种机械安装的方式,用于机械安装和光学端口对准。通过将一个燕尾插入另一个燕尾,再拧紧一个或多个固定螺丝,就可以将这些组件连接。燕尾有两种形状:线性的和环形的。线性燕尾可让匹配的元件滑动之后再锁定,定位十分灵活,同时也限制了其他方向的自由度。环形燕尾可在不同元件上实现光学端口的对准,保持单光轴,尽量减少用户的介入。


Oeabt显微成像系列的许多产品都使用了燕尾的设计,可以匹配我们自己的组件或其他制造商的光元件。为了方便识别燕尾的兼容性,产品参数表格列出了Oeabt现有燕尾及其关键尺寸。需注意:这些燕尾型号专用于Oeabt的产品,其他家显微制造商可能并不通用该命名规则,燕尾相应的兼容性请查看工程图纸。


Oeabt显微燕尾参考
类型 型号 燕尾形状 燕尾尺寸 角度 兼容对应
燕尾转接件
MCSM2-D2
公燕尾头
Ø50mm
60°
MCP-D2B
MCSM2-D1.5
公燕尾头
Ø37.6mm
60°
Nikon Eclipse
Thorlabs Cerna
燕尾转接板
MCP-D2
公燕尾头
Ø51mm
60°
MCP-D2B
MCP-D2B
母燕尾头
Ø53.2mm
60°
MCSM2-D2
MCP-12D2B
MCP-D2-1.5B
公母燕尾头
Ø51mm【外径】
Ø46.17mm【内径】
60°
MCP-D2B
Nikon Eclipse
Thorlabs Cerna
Olym12pus

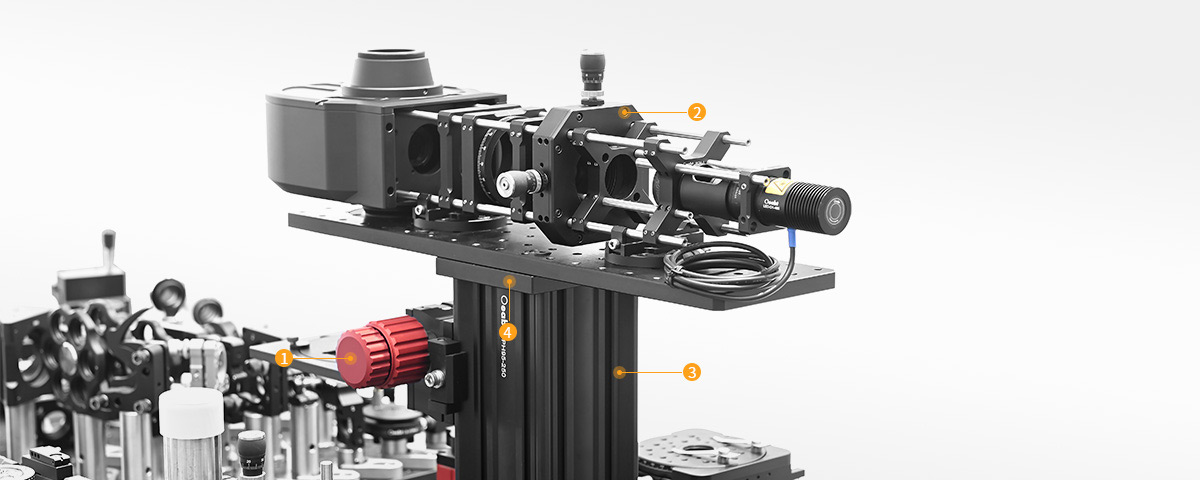

(1)MCB系列面包板是用于Oeabt显微成像系统顶部搭建自定义宽场观测装置和落射照明路径,面包板有一个公头或母头燕尾块,燕尾中心开有Ø38.1mm的通孔,做成像系统的光轴路径。该燕尾块可将面包板直接连接到显微镜主体支架的落射照明臂上,也可以用来在落射照明模块顶部堆叠面包板。



型号 兼容系统
MCB1 兼容30、60mm系统
MCB2 兼容60mm笼式系统



(2)面包板除了具备常规面包板的M4、M6螺孔阵列,燕尾端口处额外开有8处4-40螺孔,使得显微平台可与30mm60mm笼式系统集成,实现光学端口与螺纹端口的接合。




MCB1 显微顶部面包板

标准公制M6面包板孔阵列;

底部的Ø51mm公头燕尾块,用来连接到显微主体系统;

实心铝、低反射阳极氧化发黑表面;

兼容MCP-D2B燕尾转换板,即(Ø53.2mm、α=60°)的母燕尾头尺寸;

面包板有一个Ø51mm的公头燕尾块,燕尾中心开有Ø38.1mm的通孔,做成像系统的光轴路径,具备常规面包板的M6螺孔阵列,燕尾端口处额外开有8处4-40螺孔。

型号
规格
工程图
对比
单价
发货日期
购物车
MCB2 显微顶部面包板

标准公制M4、M6面包板孔阵列;

Ø53.2mm母头燕尾块,用来连接到显微主体系统;

兼容60mm笼式系统;

实心铝、低反射阳极氧化发黑表面;

兼容MCP-D2燕尾转换板,即(Ø51mm、α=60°)的母燕尾头尺寸;

面包板有一个Ø53.2mm的公头燕尾块,燕尾中心开有Ø38.1mm的通孔,做成像系统的光轴路径,具备常规面包板的M4,M6螺孔阵列。

型号
规格
工程图
对比
单价
发货日期
购物车
