广州基座光学科技有限公司_OGS-AC系列振镜转接立方件

参数规格技术说明组装应用举例工程图下载

产品说明

• 转接件，用于小光束扫描振镜系统；

• 安装座，用于Ø12.7mm-Ø14mm振镜扫描头电机单轴/双轴振镜扫描系统；

• 将一维/二维振镜系统安装到接杆、30mm笼式系统或66mm导轨；

• 输入端口具有SM05（0.535”-40）和SM1（1.035”-40）内螺纹；

• 输出端口具有SM2（2.035”-40）内螺纹；

• 立方外壳开有4-40、M3、M4、M6螺孔；

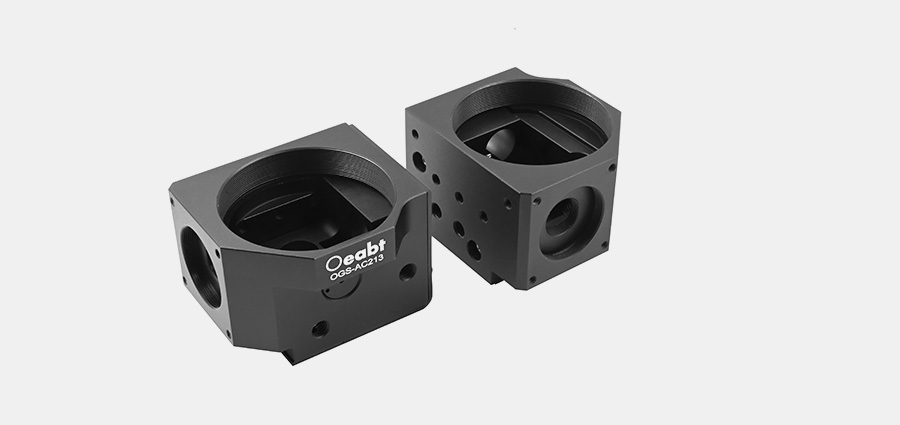

OGS-AC系列转接立方件以便将振镜电机集成到光学系统中，为安装小光束直径单轴/双轴振镜系统提供了一种便利的解决方案。

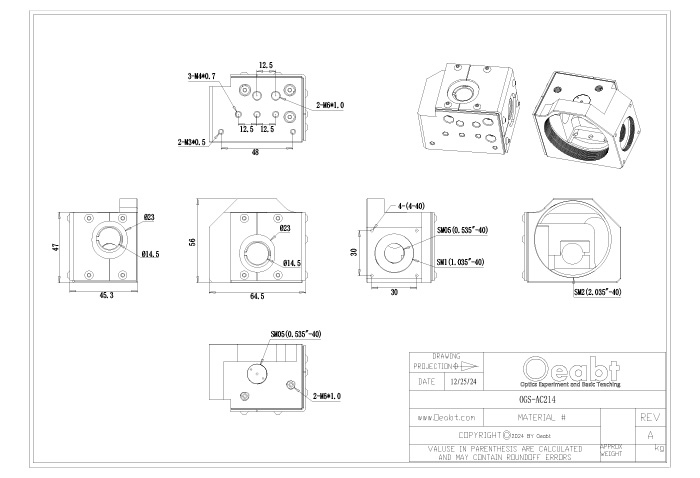

示意图

通用参数

（1）OGS-AC系列转接立方件以便将振镜电机集成到光学系统中，为安装小光束直径单轴/双轴振镜系统提供了一种便利的解决方案。振镜系统固定在立方转接件内，光路从输入端经过两个振镜反射最后从SM2螺纹输出端口射出。

（2）立方转接件的输入和输出端口分别以X轴和Y轴振镜为中心。输出端口有SM2（2.035”-40）内螺纹，输入端口有SM05（0.535”-40）SM1（1.035”-40）内螺纹，可兼容Ø1/2和Ø1英寸的透镜套筒，便于实现系统不透光的配置。此外，输入端口周围的4-40螺孔兼容30mm笼式系统。

（3）X轴和Y轴振镜通过两侧面的通孔安装。两处M6通孔，可插入3mm六角扳手协助拧紧挠性夹具，从而固定/拆卸振镜的位置。上方的SM05螺孔处的端口塞子可拆卸，做观察孔协助振镜安装。

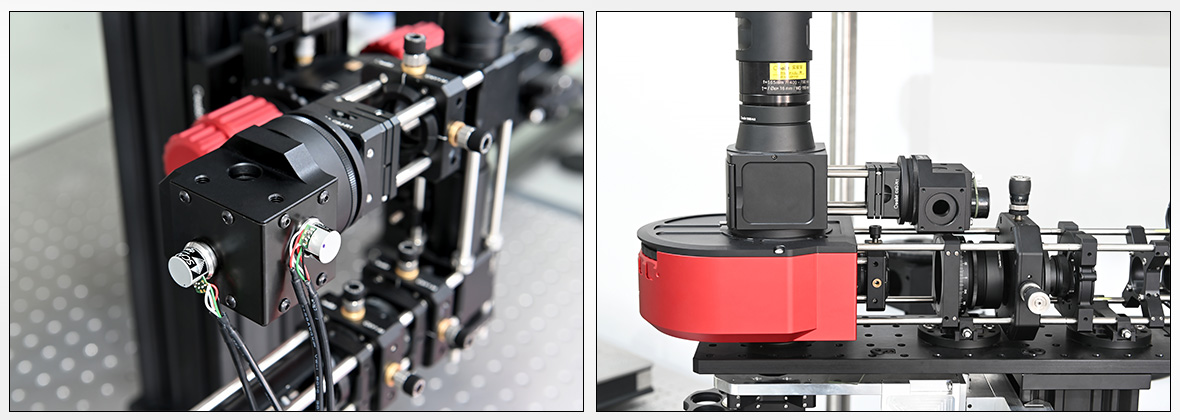

（4）转接件底部有2处M3、3处M4、2处、M6安装螺孔。多螺孔安装，兼容接合我们的不锈钢接杆系列、30mm笼式系统或66mm导轨上。

❶ CSA-V系列 Ø1英寸可视套管套筒点击购买>	❷ CFEP-S系列 Ø1.5英寸不锈钢立杆接杆点击购买>
❸ OPS-M406系列尺寸转换板点击购买>	❹ OPH-B系列 66mm重型导轨/固定支架点击购买>

OGS-AC系列振镜转接立方件
