产品说明
• 可做显镜主体升降滑台，实现升降调焦；
• 背面燕尾滑块设计，兼容OPH95系列重型导轨支架；
• 使用旋钮调节升降，行程范围：23mm；
• 在距离主体导轨边缘196.5mm的光路处对齐升降滑台安装臂；
• 对准销的设计，可快速切换直角转接块的安装方式（需另行购买）；

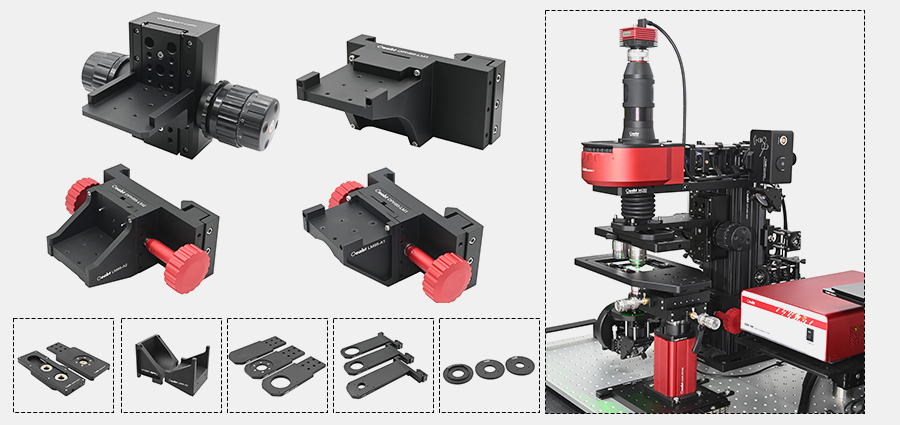

有多种类型的安装臂架，可以将物镜、聚光镜、微距镜头和透镜套筒或笼式系统沿光轴集成对准，支持自搭建聚光镜或其他光机组件。
|

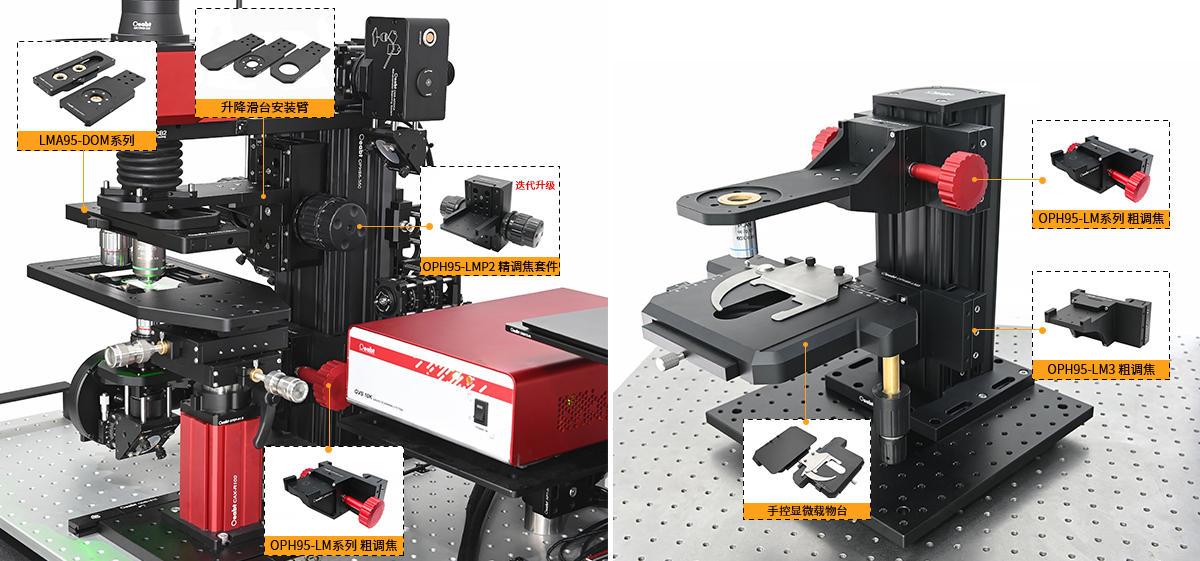

OPH95-LM系列 95mm导轨升降调焦滑台套件 |
||
| 型号 |
OPH95-LM1 |
OPH95-LM2 |
| 规格 |
191.1*131.3*76.2mm |
|
| 行程范围 |
23mm |
|
| 安装臂方式 |
上端/下端安装 |
中间端安装 |
| 重量 |
1636.9g |
1626.7g |
| 材质 |
7075铝合金 |
|
|

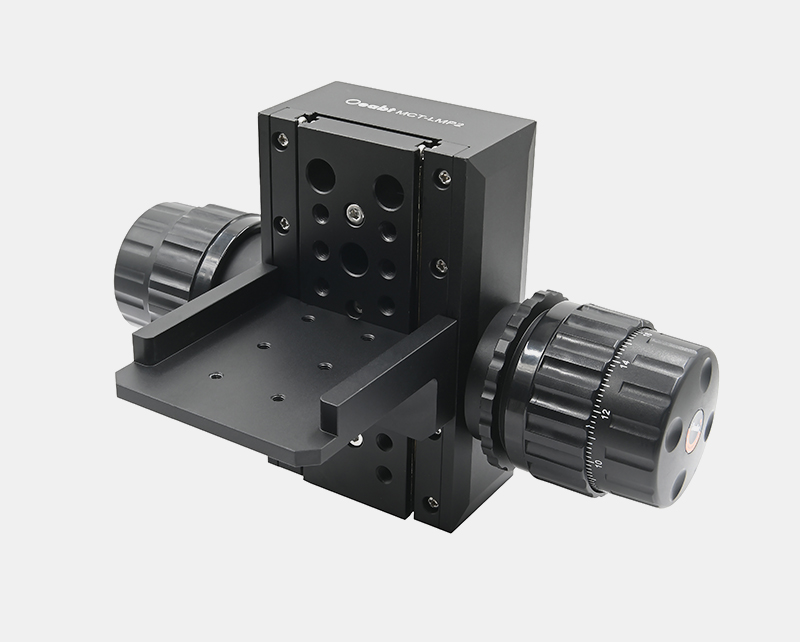

95mm导轨升降精调焦滑台套件 |
|
| 型号 |
OPH95-LMP2 |
| 规格 |
216.5*120.1*83.4mm |
| 行程范围 |
34mm，细调焦4mm/转 |
| 安装臂方式 |
中间端安装 |
| 重量 |
1727.1g |
| 材质 |
7075铝合金 |
|
LM95-A系列 滑台直角转接块 |
||
| 型号 |
LM95-A1 |
LM95-A2 |
| 规格 |
76.2*76.2*62.2mm |
|
| 安装臂方式 |
上端/下端安装 |
中间端安装 |
| 重量 |
284.6g |
271.8g |
| 材质 |
7075铝合金 |
|
|

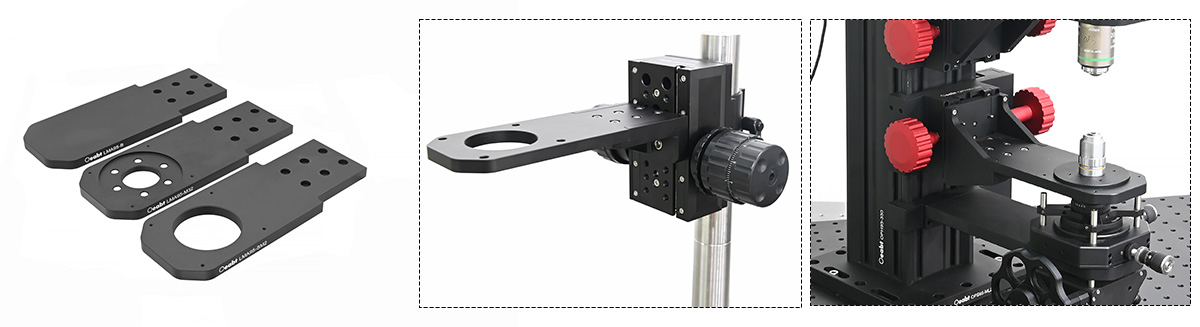

LMA95系列 升降滑台安装臂 |
||||||
| 型号 |
LMA95-SM2A |
LMA95-D1.8B |
LMA95-D2B |
LMA95-SM2 |
LMA95-M32 |
LMA95-B |
| 规格 |
196.2*38.1*9.5mm |
|||||
| 安装平台 |
134*38.1mm |
|||||
| 螺纹类型 |
SM2（2.035”-40） |
Ø47.91mm，α=60°母燕尾槽 |
Ø53.2mm，α=60°母燕尾槽 |
SM2（2.035”-40）内螺纹 |
M32*0.75内螺纹 |
无 |
| 磁吸表面 |
无 |
无 |
无 |
无 |
有 |
无 |
| 兼容笼式 |
Ø6.02mm*4处，60mm |
4-40*4处，60mm |
4-40*4处，60mm |
4-40*4处，60mm |
4-40*4处，60mm |
无 |
| 重量 |
292.9g |
297.7g |
287.8g |
293.6g |
310.0g |
350.1g |
| 材质 |
7075铝合金 |
|||||
|

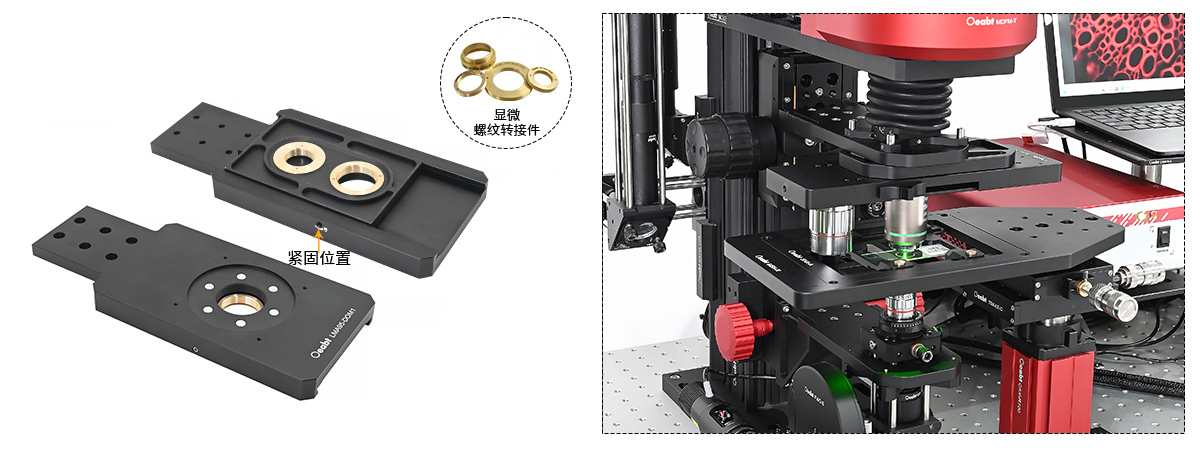

LMA95-DOM系列 双物镜安装架【滑动式】 |
||
|
型号 |
LMA95-DOM1 |
LMA95-DOMX |
| 规格 |
223.3*95.3*17.8mm |
221.0*92.0*30.7mm |
| 物镜螺纹 |
M32*0.75（附带2个M32转RMS螺纹转接件） |
|
| 磁吸表面 |
Ø68.6mm，中心孔径：M32*0.75 |
/ |
| 螺孔类型 |
M4*6处（沉孔）；4-40*4处，间距60mm |
/ |
| 燕尾类型 | / |
公燕尾头：Ø51mm，α=60° |
| 材质 |
7075铝合金 |
|
|
MA-OMD系列 磁吸物镜安装盘 |
|||
| 型号 |
MA-OMD1 |
MA-OMD2 |
MA-OMD3 |
| 规格 |
Ø68.5*8mm |
Ø68.5*5mm |
Ø68.5*5mm |
| 螺纹类型 |
SM1内螺纹/SM2外螺纹 |
RMS内螺纹 |
M26*0.705内螺纹 |
| 兼容笼式 |
30mm |
||
| 重量 |
43.9g |
47.6g |
44.6g |
| 材质 |
7075铝合金 |
||
|
OPH-L系列 燕尾滑块固定臂 |
|||
| 型号 |
OPH95-FAM1 |
OPH95-FAM2 |
OPH95-FA65 |
| 规格 |
257.5*149.0*25.4mm |
||
| 安装平台 |
224*75mm |
||
| 螺纹类型 |
SM1（1.035”-40）内螺纹 |
SM2（2.035”-40）内螺纹 |
Ø65mm |
| 兼容笼式 |
30mm、60mm |
60mm |
60mm |
| 重量 |
806.5g |
752.8g |
708.8g |
| 材质 |
7075铝合金 |
||
LMA95-D2B 工程图下载
