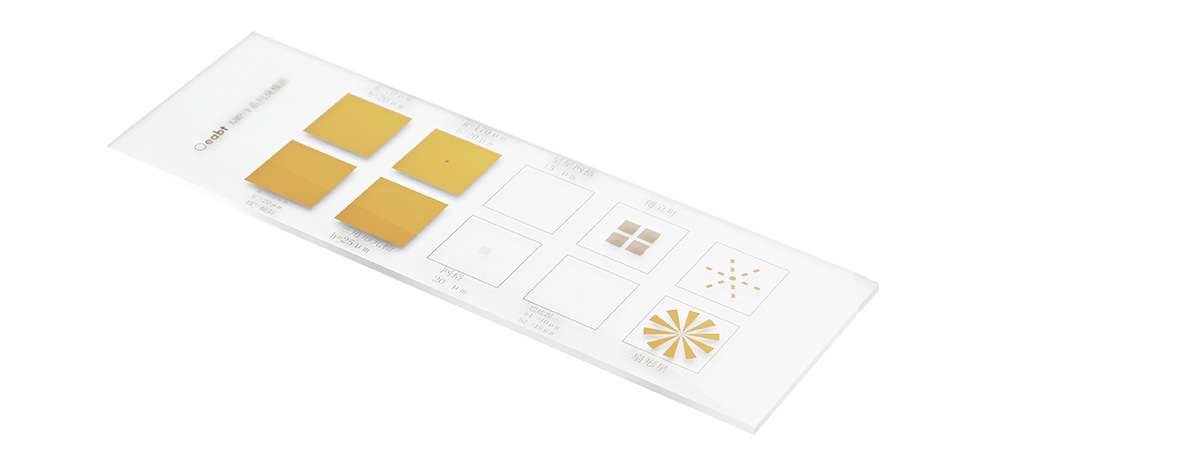

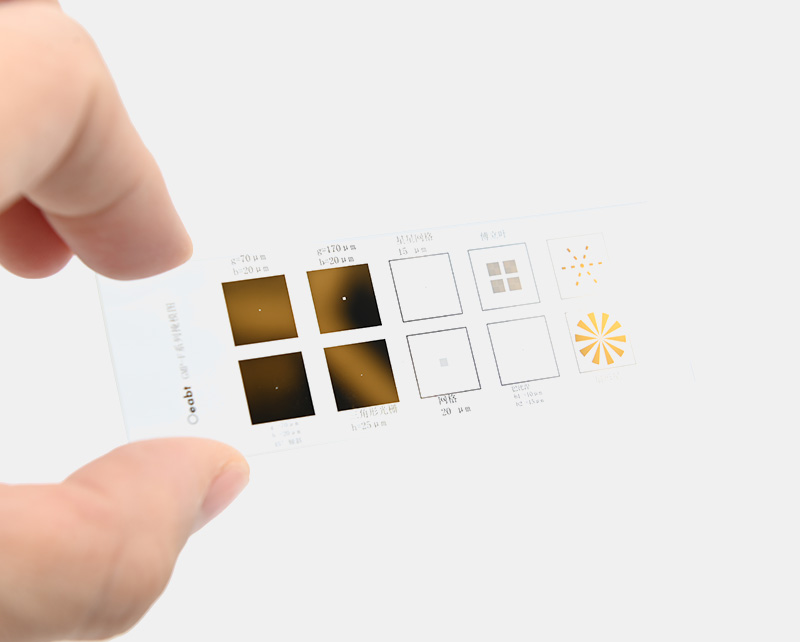

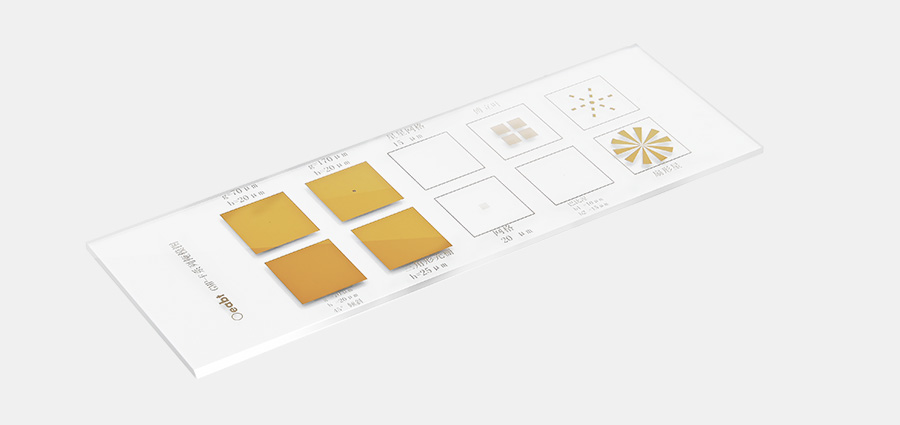

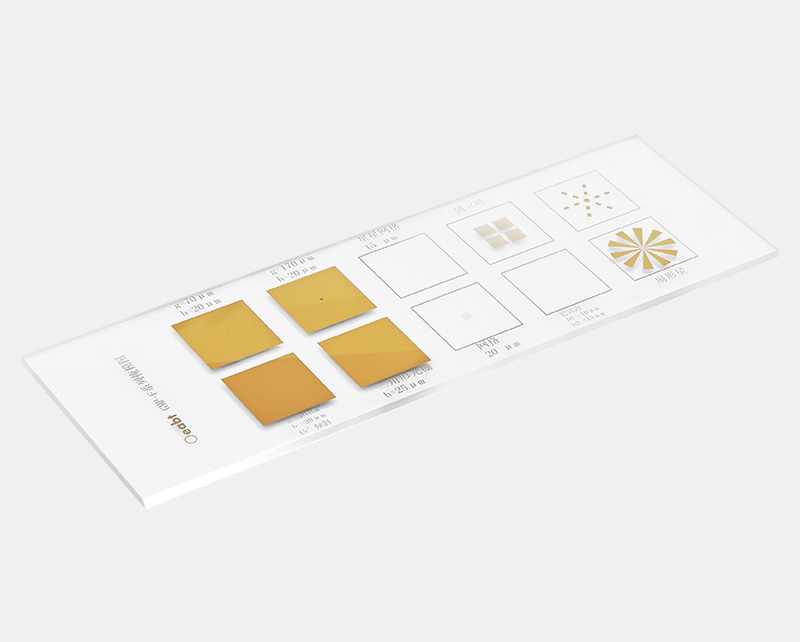

    产品说明

    蚀刻镀铬玻璃掩模,用于过滤傅里叶平面中的图案;

    由10种镀铬玻璃微结构图案形成的图像靶;

    掩模图含傅立叶、巴比涅、晶格光栅、星形网格、三角形光栅、扇形星等图形;

    将不同的掩模、狭缝和光阑放置在分束镜前傅里叶平面的光路中,这样图案的变化可以在观察屏上看到。

    型号

    GMP-F

    规格

    75*25*1.0mm(±0.25)

    材质

    石英SiO2镀铬膜

    重量

    4.9g

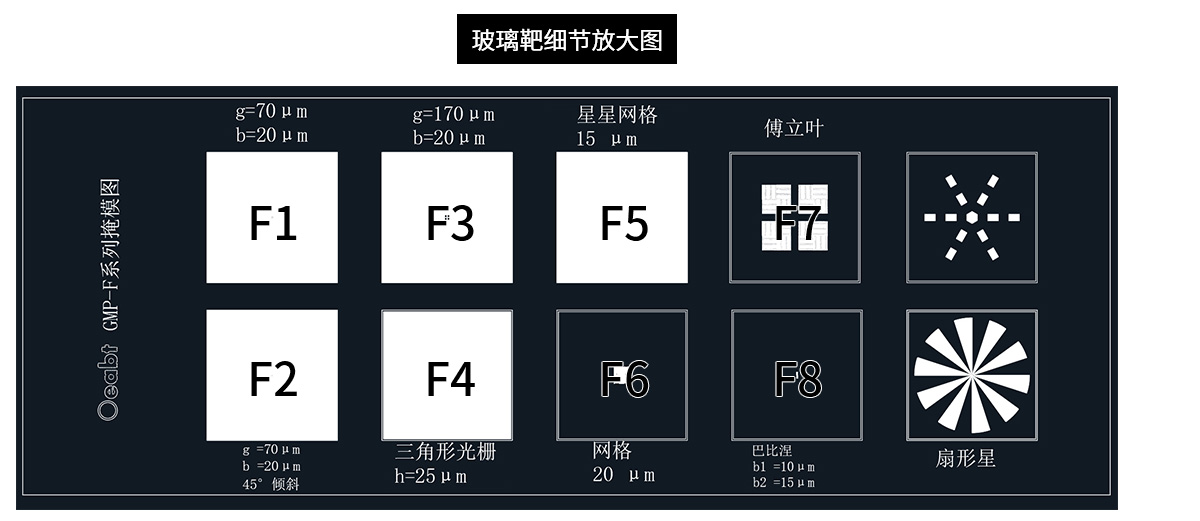

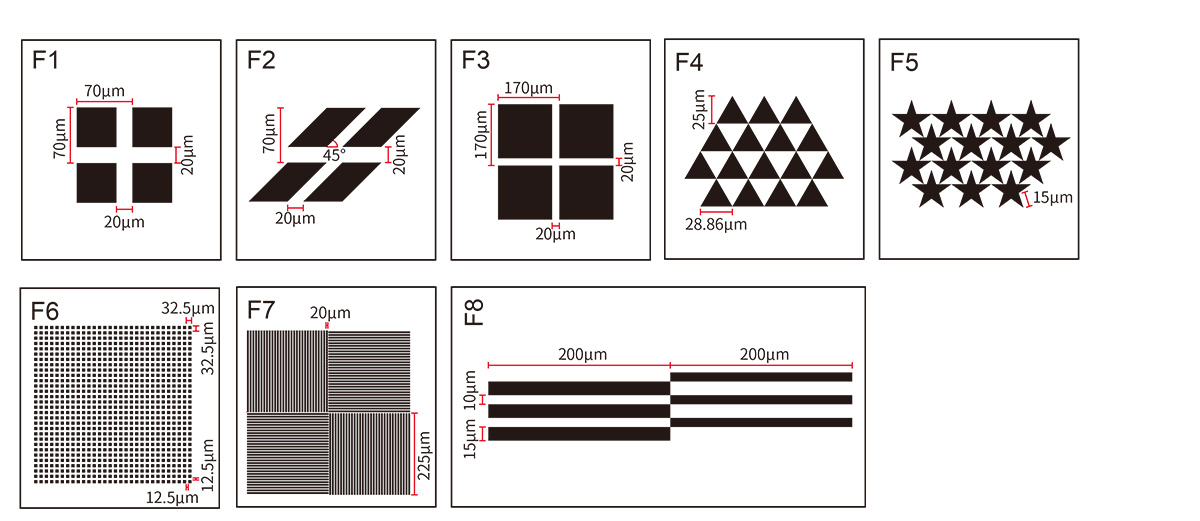

    示意图
    通用参数

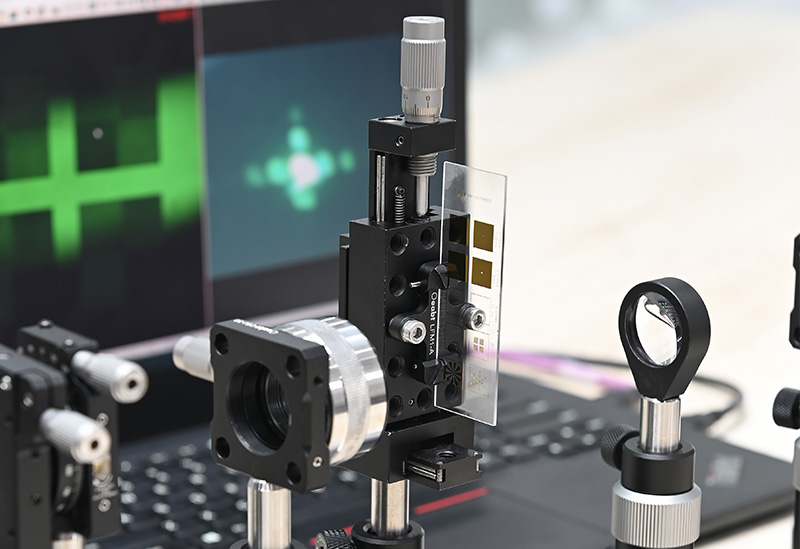

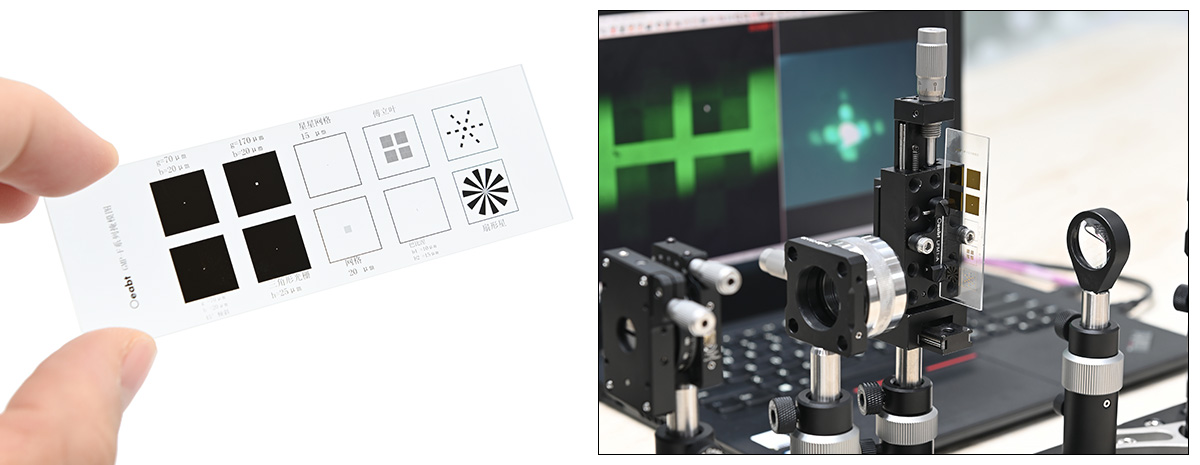

    1)利用傅里叶光学操纵投射到相机上的最终图像的方法。将不同的掩模、狭缝和光阑放置在分束镜前傅里叶平面的光路中,这样图案的变化可以在观察屏上看到。相机同时也展示最终图像的变化。





    (2)套件提供的镀铬玻璃靶具体10种不同的图案和图像,以便进行傅里叶滤波。含有不同的晶格光栅、傅立叶、巴比涅、晶格光栅、星形网格、三角形光栅、扇形星等图形。


    傅里叶区域的操纵

    相机图像

    操作

    傅里叶平面

    图案

    加入水平狭缝


    加入竖直狭缝



    网格区域的操纵

    相机图像操作

    傅里叶平面

    图案

    加入水平狭缝


    加入竖直狭缝

    加入45°左斜狭缝

    加入45°右斜狭缝


    巴比涅原理的验

    相机图像

    操作

    傅里叶平面

    图案

    加入圆点掩模片









    GMP-F 玻璃掩膜靶

    蚀刻镀铬玻璃掩模,用于过滤傅里叶平面中的图案;

    由10种镀铬玻璃微结构图案形成的图像靶;

    掩模图含傅立叶、巴比涅、晶格光栅、星形网格、三角形光栅、扇形星等图形;

    件提供的镀铬玻璃靶具体10种不同的图案和图像,以便进行傅里叶滤波。
