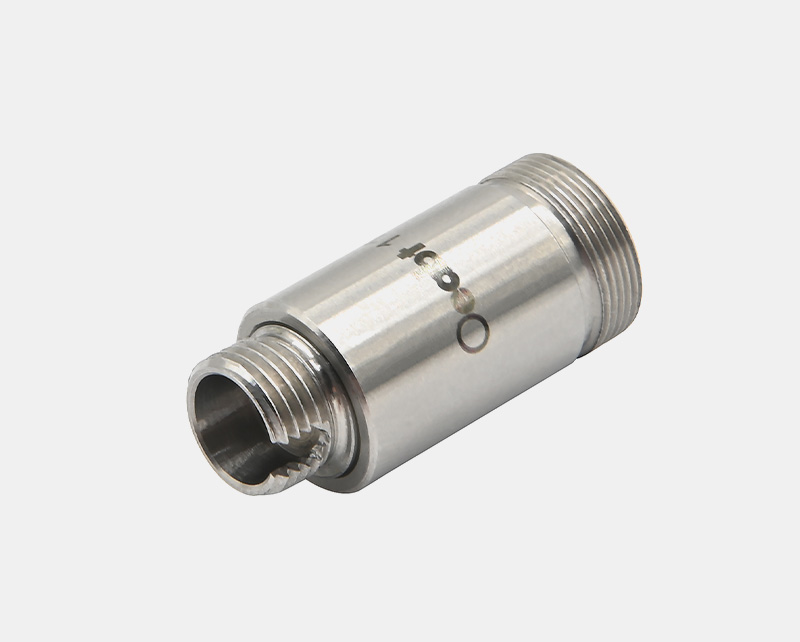

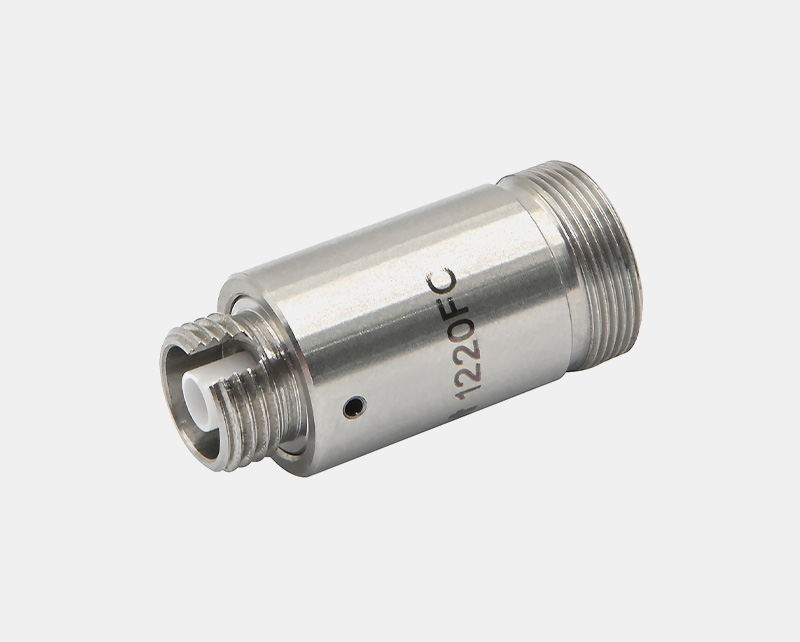

广州基座光学科技有限公司_F1220系列 Ø12mm光纤准直镜

产品说明

• Ø12*20mm，无磁不锈钢外壳；

• 预校准的光纤准直器，用于准直光纤出射的光；

• 对准波长从405-850nm可选；

• 用于单模光纤跳线，有FC/PC、FC/APC、SMA905接头选项；

• 简化光纤耦合探测系统；

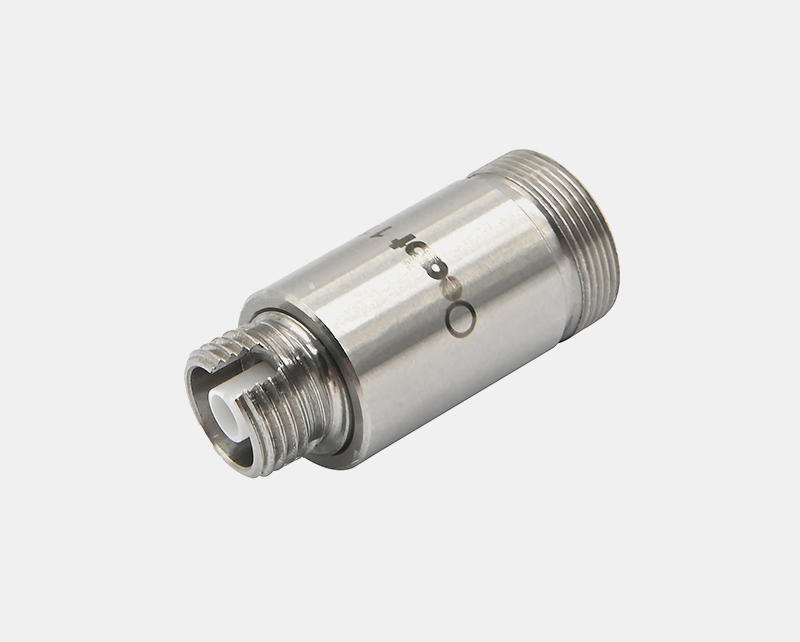

光纤准直器经过预对准，用于将光纤中传输的发散光束准直成平行光束（或将平行光束耦合到光纤中）的光学器件。

外观尺寸	Ø12*20mm
安装接口	M11*0.5
光束直径	5mm
发散角	0.01°
焦距	15mm
数值孔径NA	0.17
有效准直距离	4mm

系列	型号	对准波长	镀增透膜	接口
1220FC系列	1220FC-405	405nm	400-700nm	FC/PC (2.2 mm宽键)
	1220FC-450	450nm
	1220FC-488	488nm
	1220FC-520	520nm
	1220FC-635	635nm
	1220FC-658	658nm
	1220FC-785	785nm	700-1100nm
	1220FC-830	830nm
	1220FC-850	850nm

系列	型号	对准波长	镀增透膜	接口
1220FCAPC系列	1220FCAPC-405	405nm	400-700nm	FC/APC (2.0 mm窄键)
	1220FCAPC-450	450nm
	1220FCAPC-488	488nm
	1220FCAPC-520	520nm
	1220FCAPC-635	635nm
	1220FCAPC-658	658nm
	1220FCAPC-785	785nm	700-1100nm
	1220FCAPC-830	830nm
	1220FCAPC-850	850nm

系列	型号	对准波长	镀增透膜	接口
1220SMA系列	1220SMA-405	405nm	400-700nm	SMA
	1220SMA-450	450nm
	1220SMA-488	488nm
	1220SMA-520	520nm
	1220SMA-635	635nm
	1220SMA-658	658nm
	1220SMA-785	785nm	700-1100nm
	1220SMA-830	830nm
	1220SMA-850	850nm

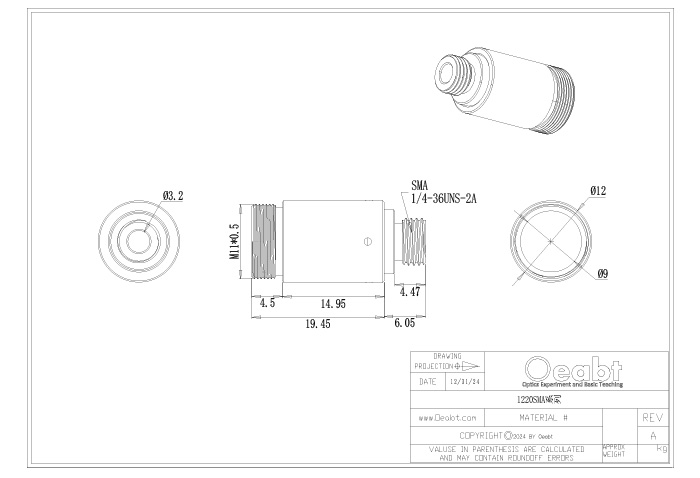

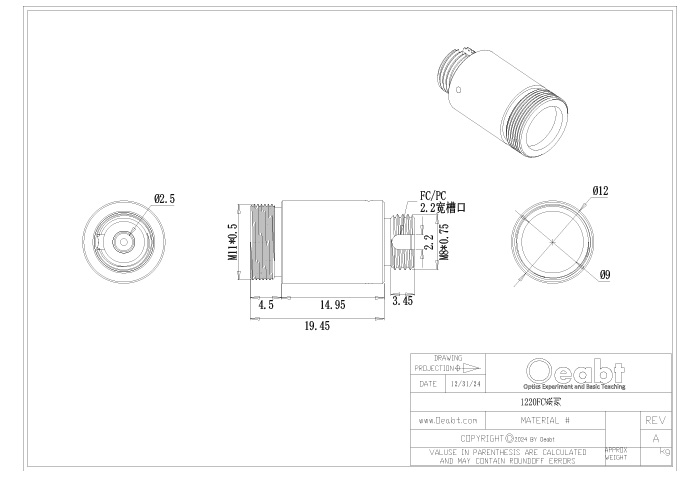

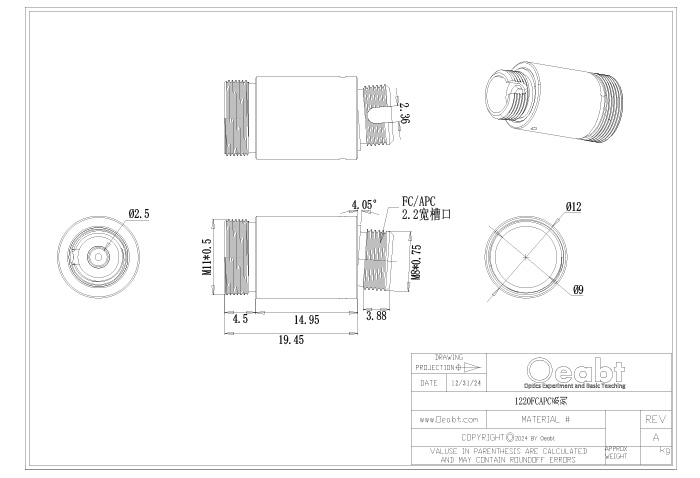

示意图

通用参数

☑光学知识点

——发散角的理论近似值：

只要光纤的输出光具有高斯强度分布，就可以通过下面公式近似计算发散角的理论值。所以该公式非常适用于单模(SM)光纤，但是由于多模(MM)光纤的输出光不具备高斯强度分布，因此使用该公式估算的发散角偏小。

发散全角(用度表示)通过下式得出：

其中，MFD是模场直径，f是准直器的焦距。(注意：MFD和f在该算式中的单位必须相同)。示例：使用准直器（f≈40mm，λ=543nm）和单模光纤跳线（MFD =3.6µm）时，则发散角为：θ≈(0.0036mm / 40mm)*(180 / 3.1416) ≈0.0051°or0.089mrad.

——输出光束直径的理论近似值：

输出光束直径可以根据以下公式估算：

其中，λ是所用光的波长，MFD是模场直径，f是准直器的焦距。(注意：MFD和f在该算式中的单位必须相同)。示例：准直器（f =8.18mm）配合光纤跳线（MFD=10.4µm）和1550nm的光一起使用时，输出光束直径为d≈（4）（0.00155mm）[8.18 mm /（pi*0.0104 mm）]=1.55mm。

——最大束腰距离的理论近似值：

最大束腰距离，是指为了维持准直，束腰可以位于透镜最远的距离，近似为

其中，f是准直器的焦距，λ是所用光的波长，MFD是模场直径。(注意：MFD和f在该算式中的单位必须相同)。 示例：准直器（f=10.9 mm）配合光纤跳线（MFD≈4.0µm，计算的近似值）和532nm的光一起使用时，最大束腰距离近似为Z_max≈10.9mm + [2*（10.9mm）² *0.000532mm] / [pi*(0.004mm)²]=2526mm。

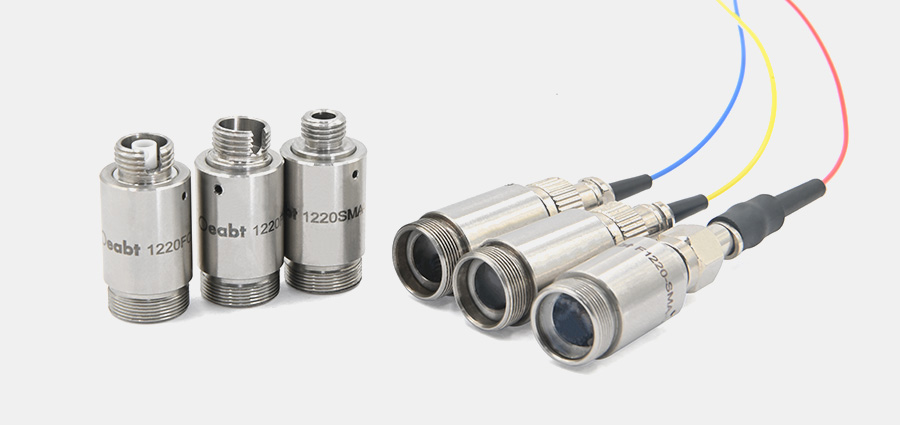

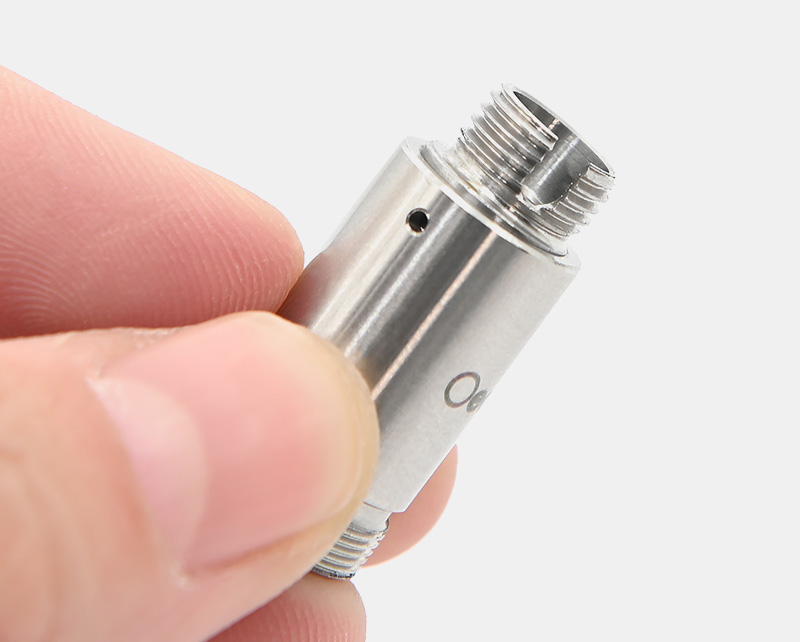

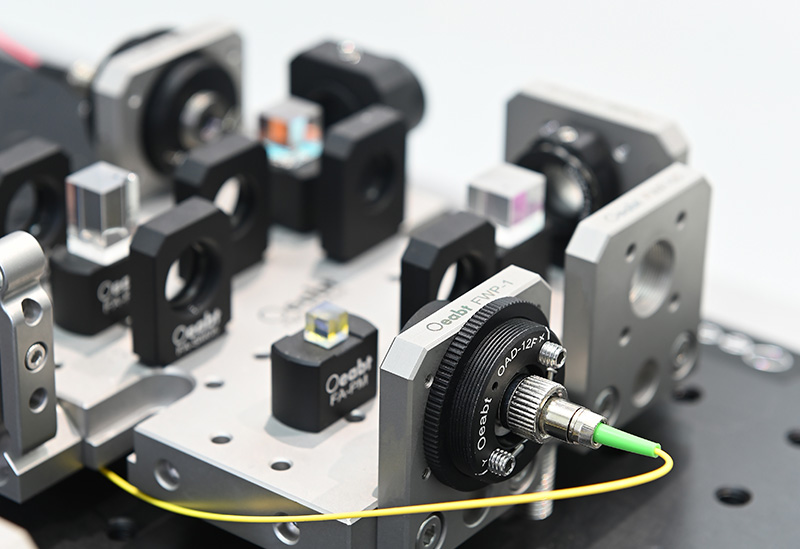

（1）光纤准直器经过预对准，用于将光纤中传输的发散光束准直成平行光束（或将平行光束耦合到光纤中）的光学器件。外观结构紧凑，尺寸仅有Ø12mm，方便集成到已有的装置中，校正光束的发散角，有效减少光纤连接或光束处理中的光功率损耗，提高系统的光学性能。

型号系列

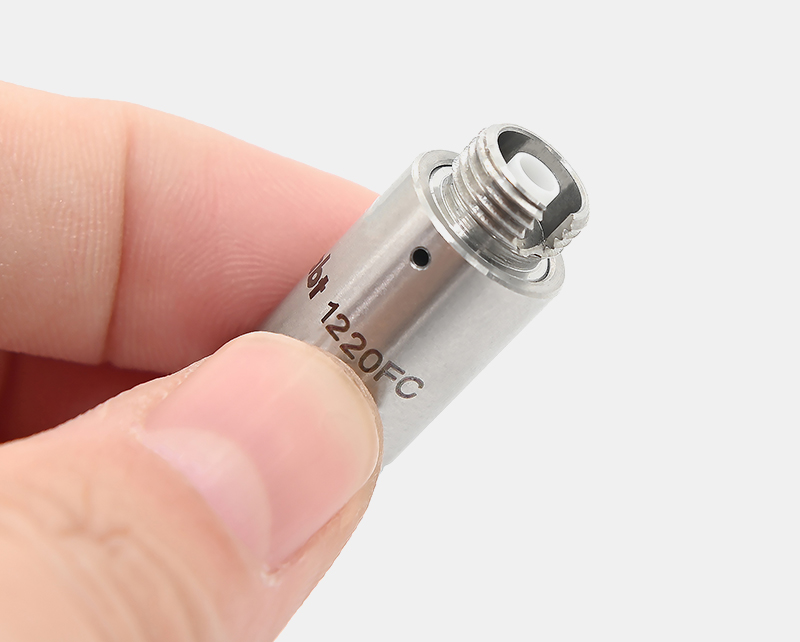

1220FC系列

1220FCAPC系列

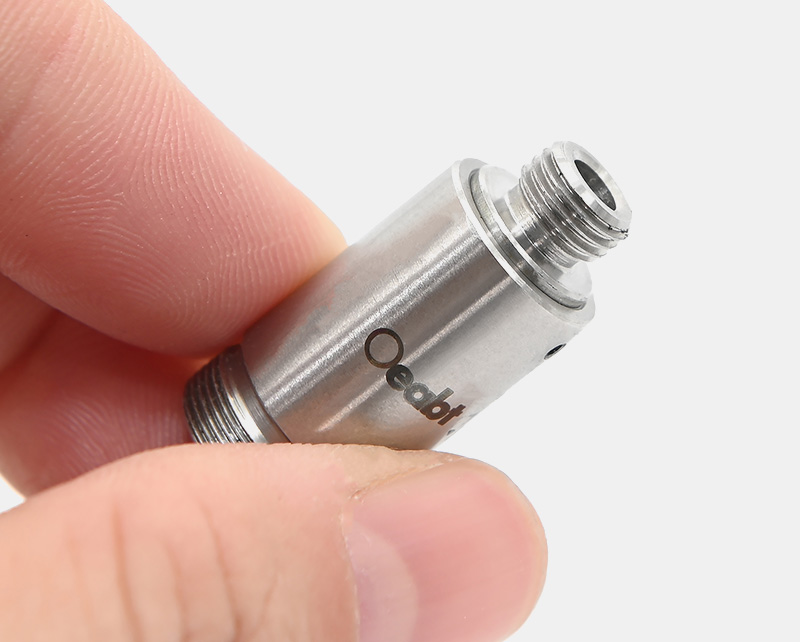

1220SMA系列

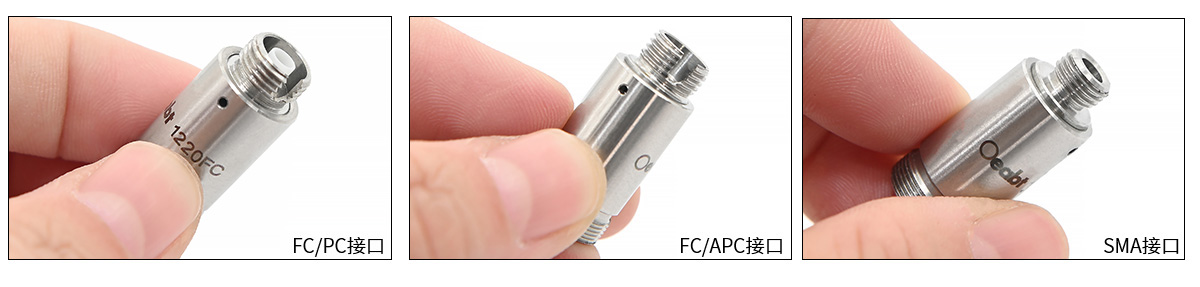

接口类型

FC/PC

FC/APC

SMA

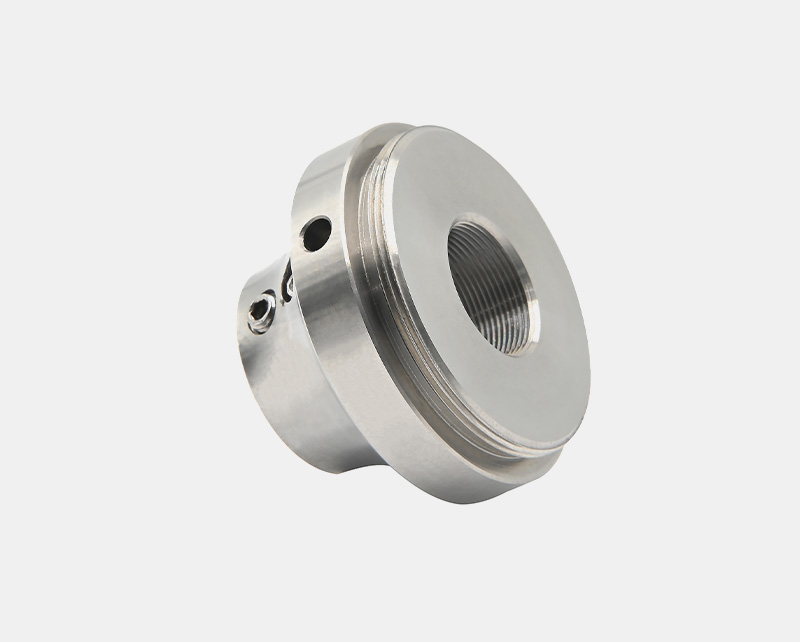

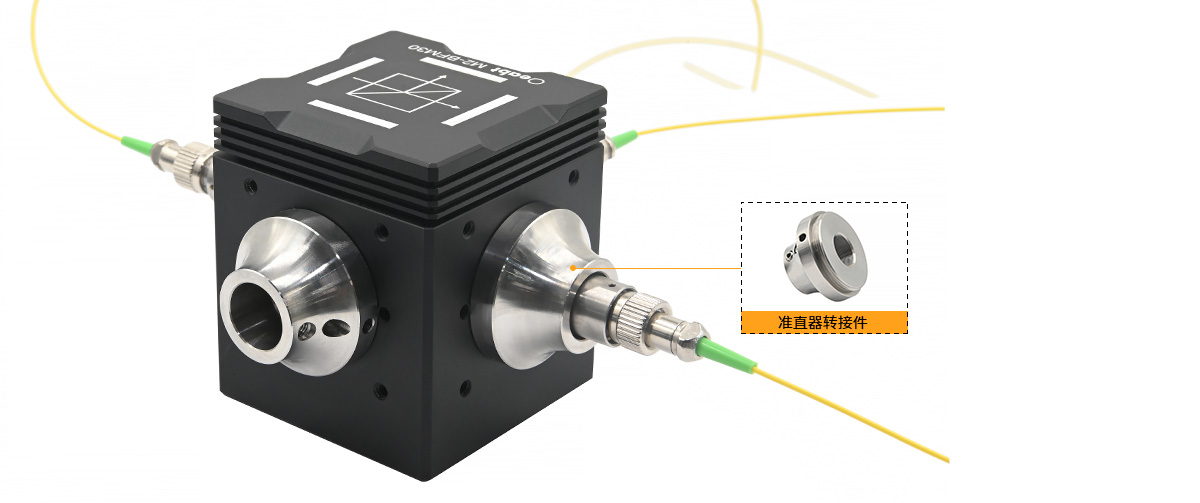

（2）为了安装光纤准直器，推荐使用准直器安装转接件，内螺纹M11*0.5mm，兼容该系列的光纤准直器，且带SM1（1.035”-40）外螺纹，可以直接集成到30mm笼式系统。

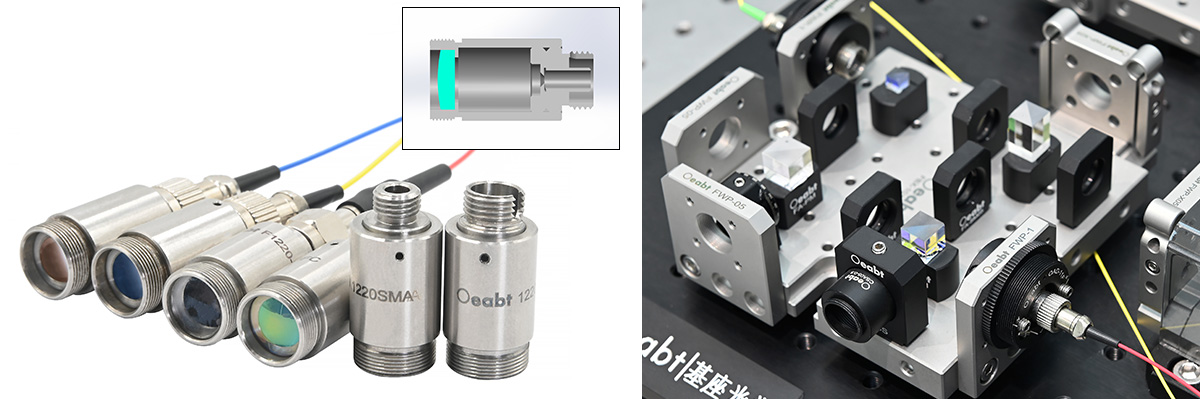

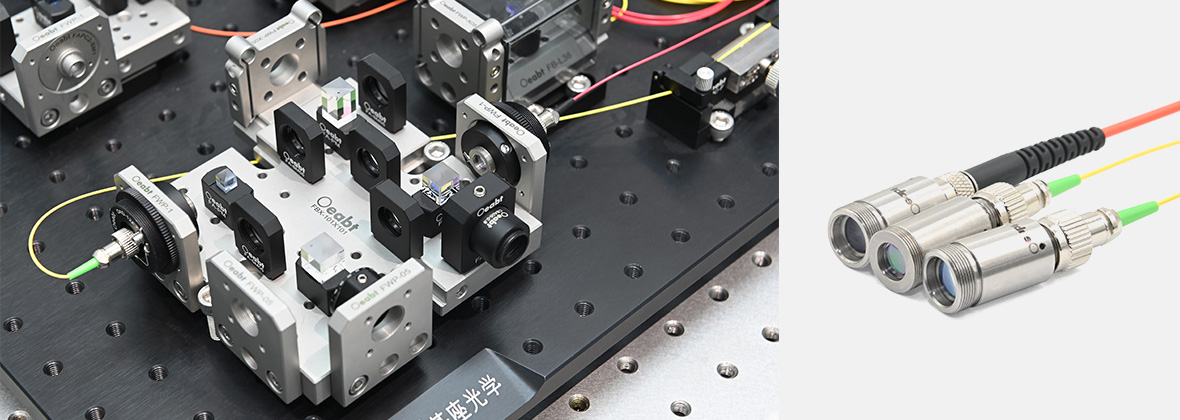

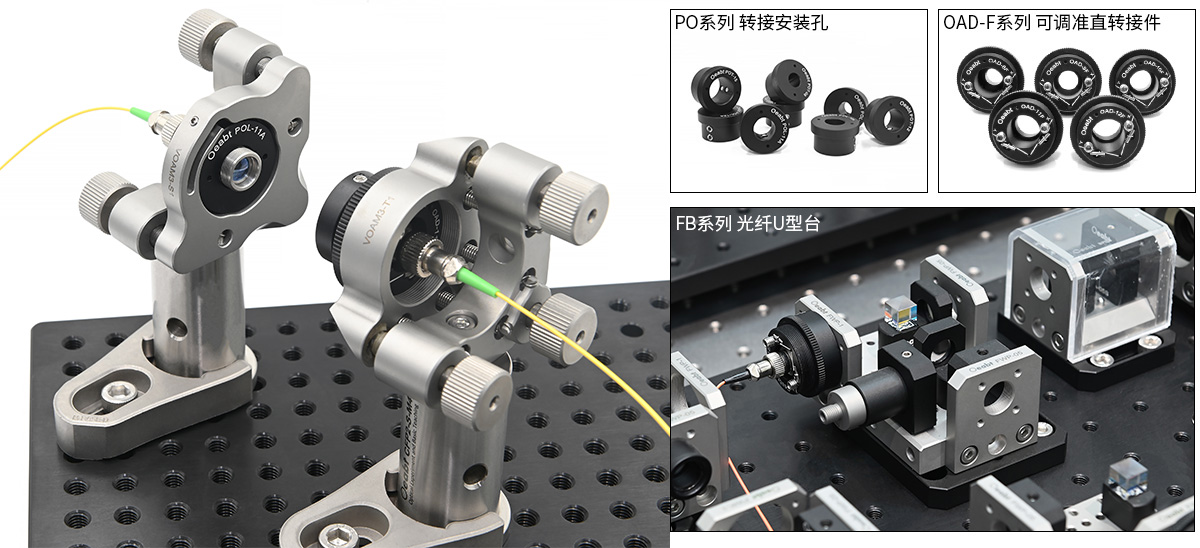

（3）此外，还可以搭配POL系列固定安装孔或OAD系列准直安装孔安装至光学调整架使用。

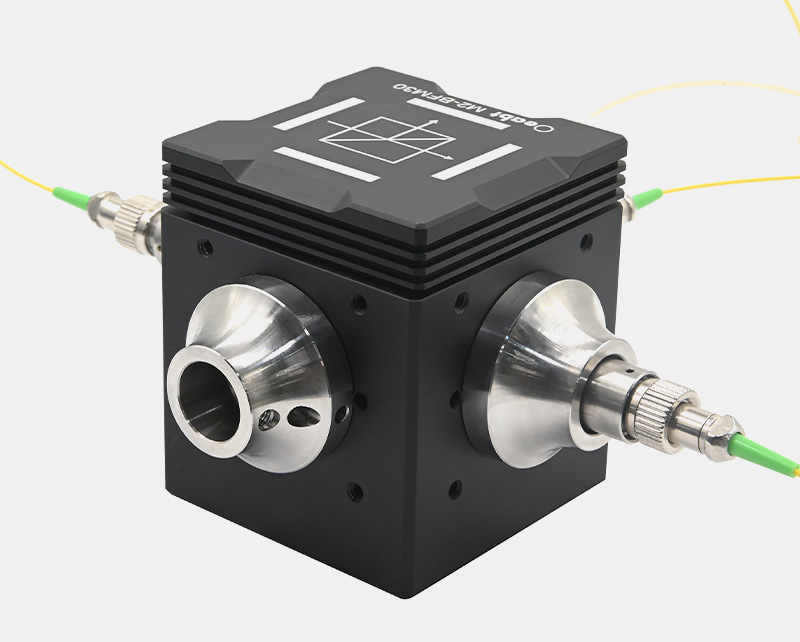

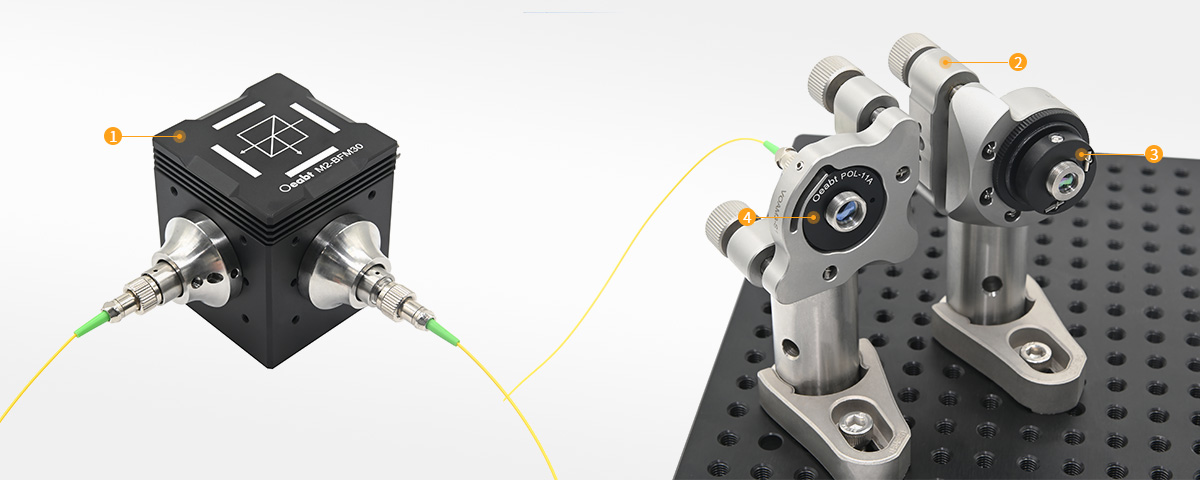

❶M2-BFD30mm笼式荧光立方点击购买>	❷Ø1英寸低漂移三轴调整镜架点击购买>
❸可调准直转接件点击购买>	❹POL系列激光器安装孔点击购买>

型号

规格

工程图

对比

单价

发货日期

购物车

型号： 1220FC-405

规格：波长：405nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FC-405 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：FC/PC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220FC-450

规格：波长：450nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FC-450 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：FC/PC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220FC-488

规格：波长：488nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FC-488 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：FC/PC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220FC-520

规格：波长：520nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FC-520 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：FC/PC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220FC-635

规格：波长：635nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FC-635 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：FC/PC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220FC-658

规格：波长：658nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FC-658 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：FC/PC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220FC-785

规格：波长：785nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FC-785 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：700-1100nm；
接口：FC/PC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220FC-830

规格：波长：830nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FC-830 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：700-1100nm；
接口：FC/PC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220FC-850

规格：波长：850nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FC-850 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：700-1100nm；
接口：FC/PC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；

型号

规格

工程图

对比

单价

发货日期

购物车

型号： 1220FCAPC-405

规格：波长：405nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FCAPC-405 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：FC/APC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
数有效准直距离：4mm；
型号： 1220FCAPC-450

规格：波长：450nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FCAPC-450 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：FC/APC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
数有效准直距离：4mm；
型号： 1220FCAPC-488

规格：波长：488nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FCAPC-488 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：FC/APC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
数有效准直距离：4mm；
型号： 1220FCAPC-520

规格：波长：520nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FCAPC-520 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：FC/APC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
数有效准直距离：4mm；
型号： 1220FCAPC-635

规格：波长：635nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FCAPC-635 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：FC/APC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
数有效准直距离：4mm；
型号： 1220FCAPC-658

规格：波长：658nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FCAPC-658 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：FC/APC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
数有效准直距离：4mm；
型号： 1220FCAPC-785

规格：波长：785nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FCAPC-785 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：700-1100nm；
接口：FC/APC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
数有效准直距离：4mm；
型号： 1220FCAPC-830

规格：波长：830nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FCAPC-830 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：700-1100nm；
接口：FC/APC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
数有效准直距离：4mm；
型号： 1220FCAPC-850

规格：波长：850nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220FCAPC-850 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：700-1100nm；
接口：FC/APC；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
数有效准直距离：4mm；

型号

规格

工程图

对比

单价

发货日期

购物车

型号： 1220SMA-405

规格：波长：405nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220SMA-405 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：SMA；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220SMA-450

规格：波长：450nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220SMA-450 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：SMA；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220SMA-488

规格：波长：488nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220SMA-488 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：SMA；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220SMA-520

规格：波长：520nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220SMA-520 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：SMA；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220SMA-635

规格：波长：635nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220SMA-635 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：SMA；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220SMA-658

规格：波长：658nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220SMA-658 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：400-700nm；
接口：SMA；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220SMA-785

规格：波长：785nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220SMA-785 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：700-1100nm；
接口：SMA；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220SMA-830

规格：波长：830nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220SMA-830 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：700-1100nm；
接口：SMA；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
型号： 1220SMA-850

规格：波长：850nm

工程图：点击下载

对比：

单价：￥565

发货日期：当天

购物车：

1220SMA-850 光纤准直镜

规格

Ø12*22mm
材质

/
重量

/
产品描述

镀增透膜：700-1100nm；
接口：SMA；
光束直径：5mm；
发散角：0.01°；
焦距：15mm；
有效准直距离：4mm；
